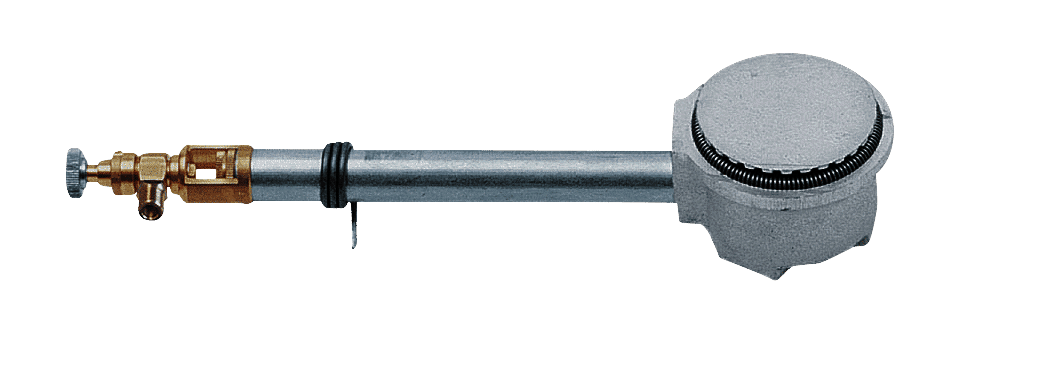

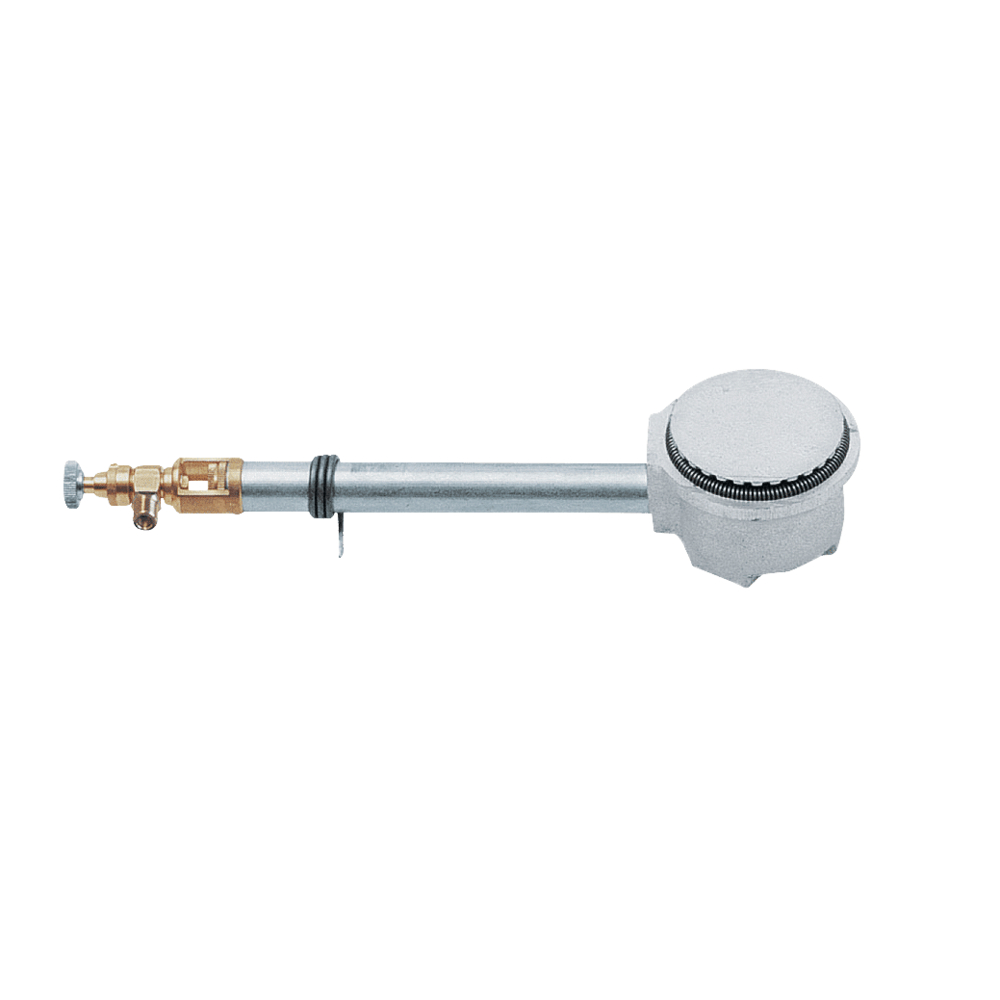

Brûleur pour fondoir ou chaudron - puissance 16,5kW à 1,5 bar GUILBERT EXPRESS - 614R

Le brûleur pour fondoir ou chaudron GUILBERT EXPRESS Réf. 614R est un équipement performant conçu pour une combustion parfaite à tous les régimes, y compris aux débits très réduits de veilleuse.

Ce brûleur développe une puissance de 16,5 kW à une pression de 1,5 bar, avec une possibilité d’augmentation de puissance jusqu’à 21 kW à 2,5 bar.
Il pèse 2,2 kg, ce qui le rend léger et facile à manipuler.
Il est livré avec un raccord droit pour se brancher à une tuyauterie M20x150 (réf. 41436).
Son raccordement s’effectue par un filetage mâle G1/2.
L’utilisation du kit d’alimentation spécifique Réf. 629 est obligatoire ; ce kit comprend un détendeur réglable (0,5 à 3 bars) et un tuyau renforcé de 2 mètres avec écrou M20x150 pour le détendeur et écrou G1/2 pour le brûleur.

Le brûleur doit être alimenté exclusivement avec du gaz propane détendu en phase vapeur.
La plage de pression optimale de fonctionnement se situe entre 1 bar et 1,5 bar.
Il est conçu pour un usage extérieur uniquement, sous un récipient ou objet à chauffer, en assurant une stabilité parfaite.
La hauteur entre le brûleur et le récipient doit être adaptée en fonction de la puissance et du modèle.

Le brûleur ne possède pas de système de sécurité de surveillance de flamme ; il est donc recommandé de ne jamais le laisser fonctionner sans surveillance.
L’allumage s’effectue à l’aide d’un moyen d’allumage portatif à distance.
La puissance est ajustable via le robinet du brûleur et le réglage de la pression du détendeur.
Pour arrêter l’appareil, il faut fermer le robinet, couper l’alimentation générale, puis purger le gaz restant dans la tuyauterie.

L’entretien consiste à vérifier la propreté de l’injecteur après un usage intensif et à nettoyer, une fois le brûleur refroidi, le cône de venturi ainsi que le corps et la plaque du brûleur à l’aide d’un chiffon humide.

Ce brûleur est compatible avec plusieurs accessoires, notamment le trépied (réf. 5463) pour assurer sa stabilité sous le récipient.
Pour des utilisations intensives ou à fort débit, il est conseillé de coupler plusieurs bouteilles de gaz à l’aide d’un kit coupleur (réf. 18970) pour garantir un débit suffisant.

L’installation doit être réalisée par du personnel qualifié, en respectant les consignes de sécurité et en vérifiant l’étanchéité du montage à l’aide d’eau savonneuse ou d’un détecteur de fuite.

Les dimensions du brûleur 614R sont de 255 mm de longueur, 75 mm de hauteur, 100 mm de diamètre et 30 mm pour l’élément E (voir schéma).
Le débit de gaz est de 1,2 kg/h.

Ce produit est conforme aux normes qualité, avec une certification ISO 9001 attestant de la fiabilité du fabricant Guilbert Express.

En résumé, ce brûleur est un outil performant, léger et adaptable pour chauffer efficacement des fondoirs ou chaudrons en extérieur, avec une combustion optimale même à faible débit, sous réserve d’une installation conforme et sécurisée.

• Puissance 16,5 kW à 1,5 bar
• Possibilité d’augmentation de puissance jusqu’à 21 kW à 2,5 bar
• Poids 2,2 kg
• Raccord droit pour tuyauterie M20x150 (réf. 41436)
• Filetage mâle G1/2 pour raccordement
• Utilisation exclusive avec gaz propane détendu en phase vapeur
• Plage de pression optimale entre 1 bar et 1,5 bar
• Débit de gaz 1,2 kg/h
• Dimensions : longueur 255 mm, hauteur 75 mm, diamètre 100 mm, élément E 30 mm
• Livré avec raccord pour tuyauterie M20x150
• Compatible avec kit d’alimentation réf. 629 (détendeur réglable 0,5 à 3 bars, tuyau renforcé 2 m)
• Usage extérieur uniquement
• Pas de système de sécurité de surveillance de flamme
• Allumage par moyen portatif à distance
• Puissance ajustable via robinet et réglage de la pression du détendeur
• Entretien : nettoyage injecteur, cône de venturi, corps et plaque du brûleur
• Compatible avec trépied réf. 5463 pour stabilité
• Conforme aux normes qualité avec certification ISO 9001

Ce brûleur doit être installé de manière stable sous le récipient ou l’objet à chauffer, en adaptant la hauteur entre le brûleur et le récipient selon la puissance du brûleur utilisé. Il doit être utilisé en extérieur, hors de tout local fermé. L’alimentation doit se faire avec du gaz propane détendu en phase vapeur, dans une plage de pression optimale comprise entre 1 et 1,5 bar.

Pour le raccordement à la bouteille de gaz, il est nécessaire d’utiliser le kit de connexion référencé 629, comprenant un détendeur réglable et un tuyau renforcé avec raccords adaptés. En cas d’utilisation intensive ou de brûleurs à fort débit, il est possible de coupler plusieurs bouteilles pour garantir un débit suffisant.

L’allumage se fait à l’aide d’un dispositif d’allumage portatif à distance : ouvrir la vanne de la bouteille, ouvrir légèrement le robinet du brûleur, puis approcher l’allumeur près de la tête du brûleur jusqu’à l’allumage complet. La puissance s’ajuste ensuite à l’aide du robinet et du réglage de pression du détendeur.

Pour arrêter le brûleur, il faut fermer le robinet du brûleur, couper l’alimentation générale, puis purger le gaz restant dans la tuyauterie en rouvrant brièvement le robinet avant de le refermer. Il est important de ne jamais laisser un brûleur allumé sans surveillance.

Après un usage intensif, il convient de vérifier la propreté de l’injecteur et de nettoyer, une fois le brûleur refroidi, le cône de venturi ainsi que le corps et la plaque du brûleur avec un chiffon humide, chaque fois que cela est jugé nécessaire.
