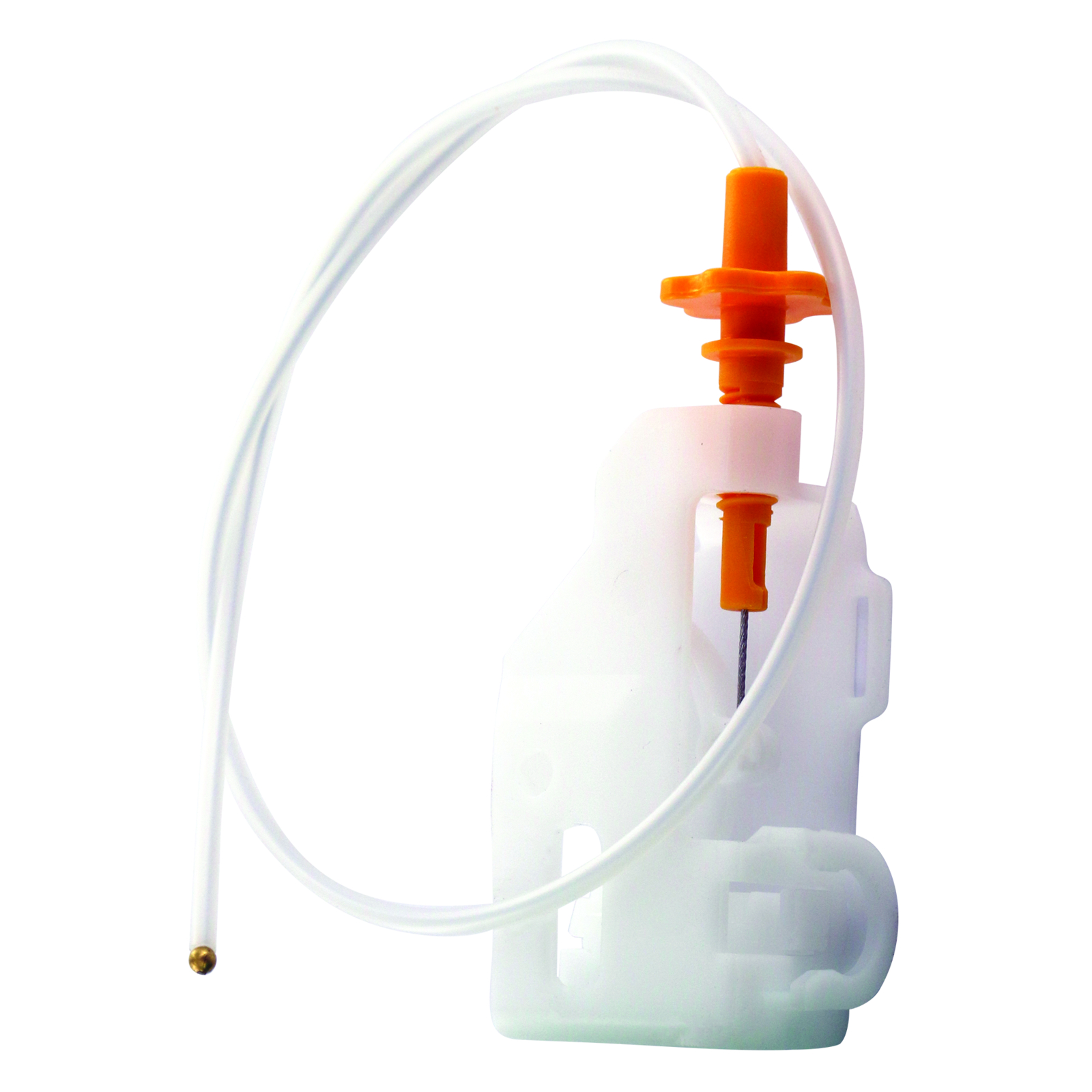

Câble de commande bâti-support réservoir PRESTO - 90785

Câble de commande destiné aux bâti-supports équipés d’un réservoir électronique PRESTO, référence 90785.

Ce câble assure la transmission des commandes nécessaires au bon fonctionnement du bâti-support, en se connectant sur le bouton de la plaque de commande.
Il pilote la cellule de détection ainsi que l’électrovanne, assurant ainsi la gestion automatique et manuelle de la chasse d’eau.

Le bâti-support réservoir comprend plusieurs éléments : un raccord laiton 1/2" mâle, un flexible d’alimentation, un robinet d’arrêt, un robinet flotteur de remplissage, un mécanisme de vidage, un couvercle, le câble de commande pour face antivandalisme et une électrovanne.
Le câble est conçu pour un usage en environnement antivandalisme, garantissant fiabilité et sécurité.

Le système de chasse électronique PRESTO fonctionne en mode automatique et manuel.
En mode manuel, la chasse est déclenchée par appui sur la commande.
En mode automatique, la détection de présence active le système après 15 secondes et déclenche la chasse 2 secondes après la fin de la détection.
Un lavage automatique est réalisé toutes les 72 heures.
Le volume de chasse est réglable de 6 à 7,5 litres via la hauteur du flotteur du robinet de remplissage.

Pour l’installation, le bâti-support doit être recouvert de deux plaques de BA13, avec une épaisseur maximale de mur de 90 mm.
Le montage du câble se fait en clipsant le câble sur le bouton de la plaque de commande et en raccordant la cellule de détection ainsi que l’électrovanne.

Le produit est conforme à la norme NF EN 816 relative à la pression recommandée, avec une plage de fonctionnement de 1 à 5 bars.
Il est recommandé de purger soigneusement les canalisations avant la mise en service afin d’assurer la longévité et le bon fonctionnement du mécanisme.

Le câble de commande 90785 s’intègre dans un ensemble technique complet et performant, assurant une commande fiable et sécurisée des bâti-supports avec réservoir électronique PRESTO.

• référence fournisseur : 90785
• usage : câble de commande pour bâti-supports équipés d’un réservoir électronique PRESTO
• fonction : transmission des commandes pour pilotage de la cellule de détection et de l’électrovanne
• mode de fonctionnement : automatique et manuel
• mode manuel : déclenchement de la chasse par appui sur la commande
• mode automatique : détection de présence active le système après 15 secondes, chasse déclenchée 2 secondes après la fin de la détection
• lavage automatique toutes les 72 heures
• conformité : norme NF EN 816 relative à la pression recommandée
• plage de pression de fonctionnement : 1 à 5 bars
• installation : montage par clipsage sur le bouton de la plaque de commande
• compatibilité mur : épaisseur maximale de mur de 90 mm avec deux plaques de BA13
• recommandation : purger soigneusement les canalisations avant mise en service

Le câble de commande s’utilise en le clipsant sur le bouton de la plaque de commande du bâti-support équipé d’un réservoir électronique PRESTO. Il se raccorde à la cellule de détection et à l’électrovanne. Le système de chasse électronique fonctionne en mode manuel et automatique. En mode manuel, un appui sur la commande déclenche la chasse. En mode automatique, la détection de présence active le système après 15 secondes, et la chasse est déclenchée 2 secondes après la fin de la détection. Un lavage automatique est réalisé toutes les 72 heures. Le volume de chasse peut être réglé entre 6 et 7,5 litres en ajustant la hauteur du flotteur du robinet de remplissage. Le bâti-support doit être recouvert de deux plaques de BA13, avec une épaisseur maximale de mur de 90 mm. Avant la mise en service, il est indispensable de purger soigneusement les canalisations pour assurer le bon fonctionnement du mécanisme. En cas de dysfonctionnement, il est possible de bloquer l’écoulement de l’eau pendant 60 secondes pour intervention. Le produit propose quatre programmes de fonctionnement, dont deux sont disponibles sur cette version, avec une portée de détection normale ou courte selon le contexte d’installation. Il est conseillé d’utiliser uniquement les programmes 1 et 2.
