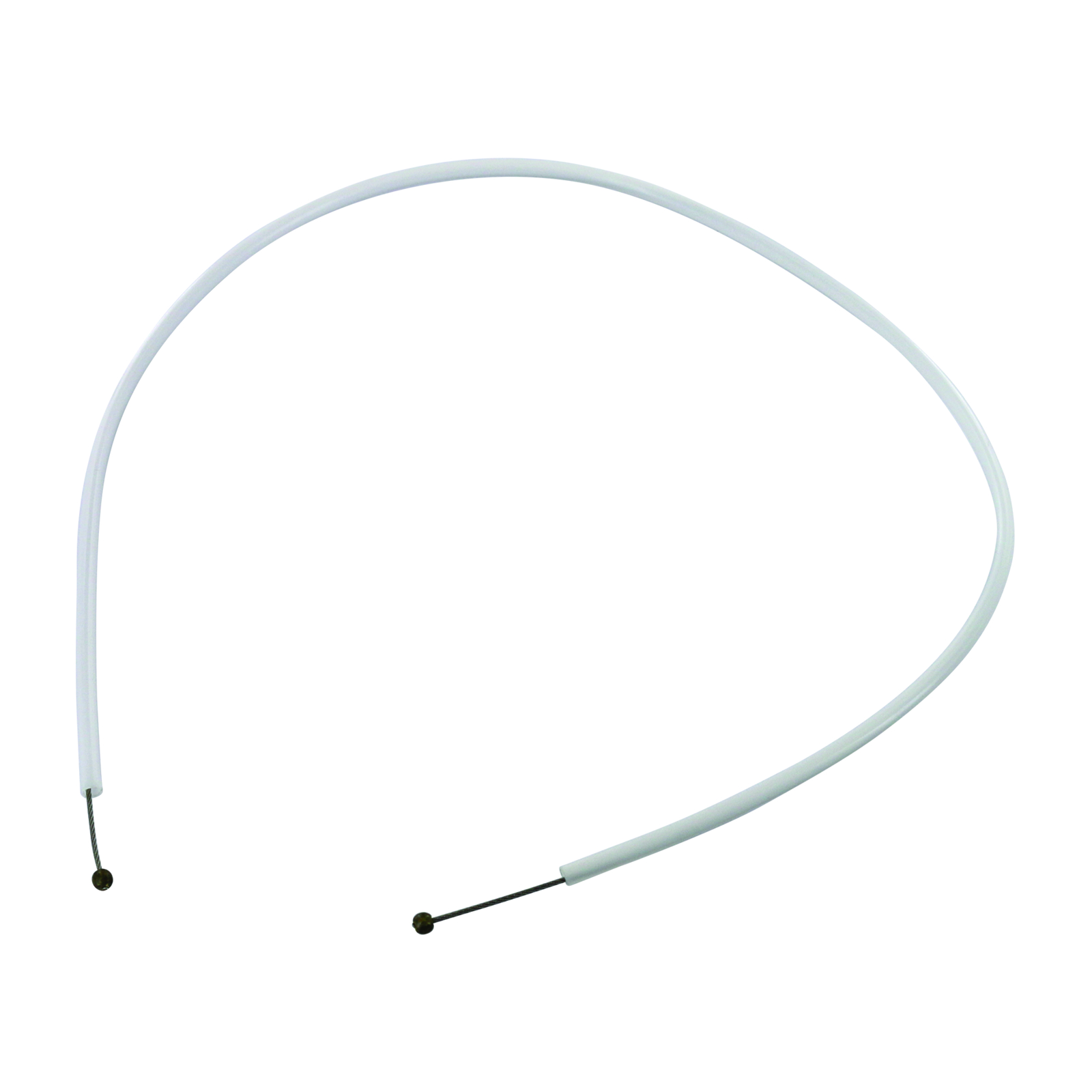

Câble de commande façade anti vandalisme bâti-support 18578 PRESTO - 90916

Câble de commande spécialement conçu pour une façade anti vandalisme destinée à un bâti-support référencé 18578.

Ce câble, identifié sous la référence 90916, assure une commande fiable et sécurisée adaptée aux environnements nécessitant une protection renforcée contre les actes de vandalisme.
Il est compatible avec les bâti-supports autoportants équipés pour chasses réservoirs, incluant une alimentation mâle G1/2", un robinet d'arrêt, ainsi que des raccords adaptés pour cuvette Ø 55 et une pipe et manchette d’évacuation Ø 90/100.

Le bâti-support doit être recouvert soit par deux plaques de BA13, soit par une plaque de BA13 plus carrelage, avec une épaisseur maximale de mur de 85 mm.
Le câble se fixe sur la plaque de commande antivandalisme à l’aide de vis spécifiques et se clipse sur le bouton de cette plaque.

Il s’intègre dans un mécanisme de vidage complet avec des références associées selon la date de fabrication : 90913 avant juin 2008 et 90961 après juin 2008.
Des membranes adaptées sont également disponibles sous les références 90915 (avant juin 2008) et 90960 (après juin 2008).

Les conditions d’utilisation recommandent une pression de service comprise entre 1 et 5 bars, conformément à la norme NF EN 816.
Pour l’entretien, le nettoyage des éléments chromés doit être réalisé uniquement à l’eau savonneuse, en évitant tout produit abrasif, acide, alcalin ou ammoniacal.

Ce câble de commande garantit une utilisation sécurisée et durable tout en facilitant la maintenance grâce à un démontage aisé du mécanisme de vidage et du câble lui-même, permettant une intervention rapide et efficace.

Les dimensions et caractéristiques techniques du bâti-support associé sont précisées dans la notice, notamment la nécessité de respecter une épaisseur maximale du mur de 85 mm et les raccordements spécifiques pour une installation conforme et performante.

• référence fournisseur : 90916
• compatible avec bâti-support 18578
• pression de service recommandée : 1 à 5 bars
• alimentation mâle G1/2"
• raccords adaptés pour cuvette Ø 55
• pipe et manchette d’évacuation Ø 90/100
• épaisseur maximale du mur : 85 mm
• fixation sur plaque de commande antivandalisme par vis spécifiques
• clipsage sur bouton de la plaque
• nettoyage des éléments chromés uniquement à l’eau savonneuse

Le câble de commande s'utilise en étant fixé sur la plaque de commande antivandalisme à l’aide de vis spécifiques et se clipse sur le bouton de cette plaque. Il s’intègre dans un mécanisme de vidage complet, dont la référence varie selon la date de fabrication (avant ou après juin 2008). Pour son utilisation, il faut connecter l'arrivée d'eau au raccord laiton 1/2" femelle, puis retirer les verrous pour poser le gabarit et fixer la plaque de commande. Le câble de commande se clipse ensuite sur le bouton de la plaque.

Le fonctionnement général consiste à actionner le mécanisme de vidange via ce câble, qui commande la chasse d'eau. Pour la maintenance, il est possible de tourner le mécanisme de vidange dans le sens indiqué puis de l’extraire du réservoir pour intervention.

Le bâti-support associé doit être recouvert par deux plaques de BA13 ou une plaque de BA13 plus carrelage, avec une épaisseur maximale de mur de 85 mm. La pression de service recommandée est comprise entre 1 et 5 bars.

En cas de dysfonctionnement, il est indiqué de fermer le robinet d'arrêt, dévisser le flexible d'alimentation, puis retirer le robinet flotteur en tirant une pièce selon une flèche indiquée et en soulevant simultanément le robinet.

Le résultat attendu est une commande fiable et sécurisée du mécanisme de vidage, adaptée aux environnements nécessitant une protection antivandalisme, avec un démontage aisé permettant une intervention rapide et efficace.
