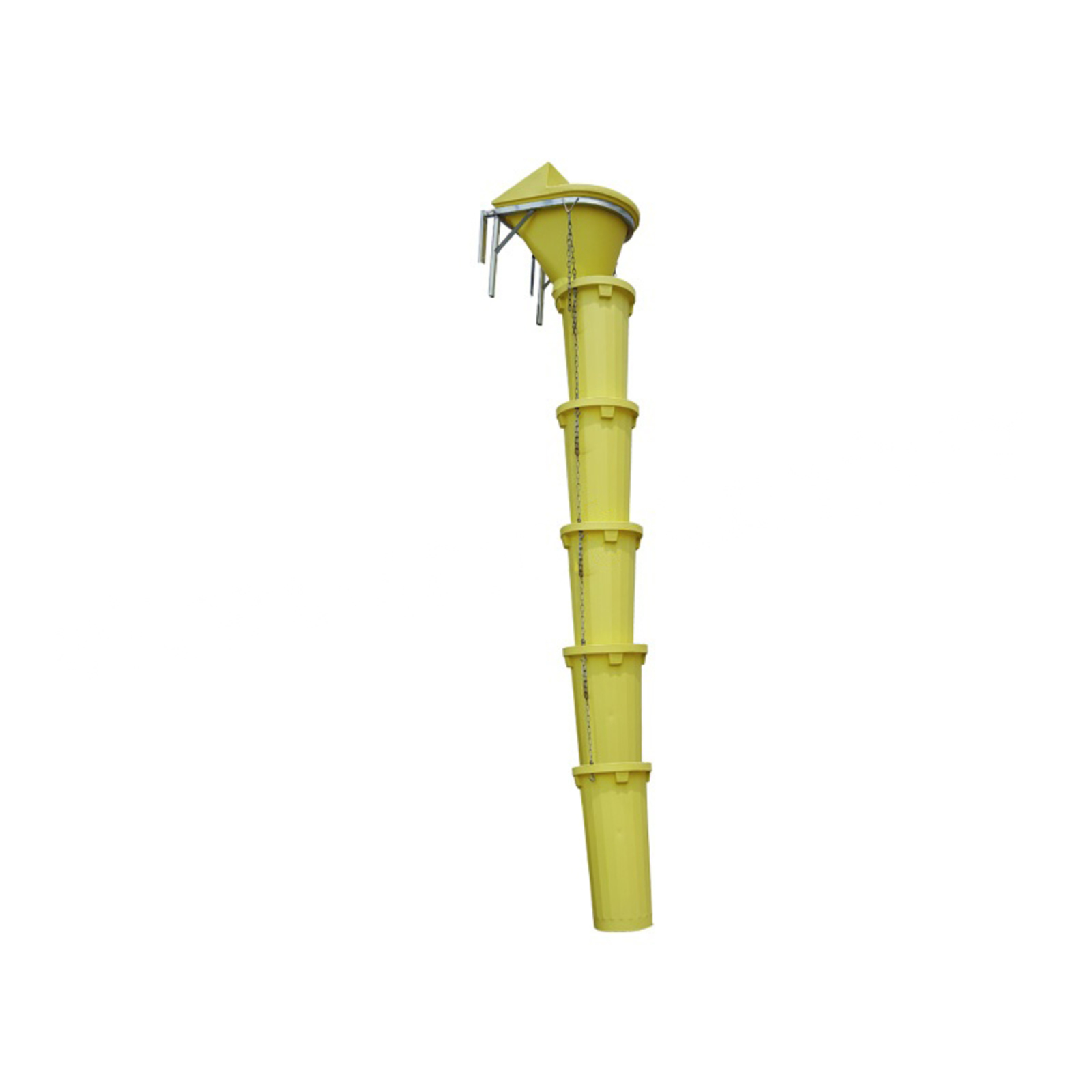

Cadre de départ réglable ALTRAD TE001TS
Référence : A014TE001TS
Découvrez Cadre de départ réglable ALTRAD TE001TS disponible à l'achat
- Cadre en acier électrozingué robuste et durable
- Réglable de 80 à 480 mm pour une adaptation précise
- Conçu pour conduits modulables et étanches jusqu’à 10 m
- Poids léger de 13 kg facilitant la manipulation
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

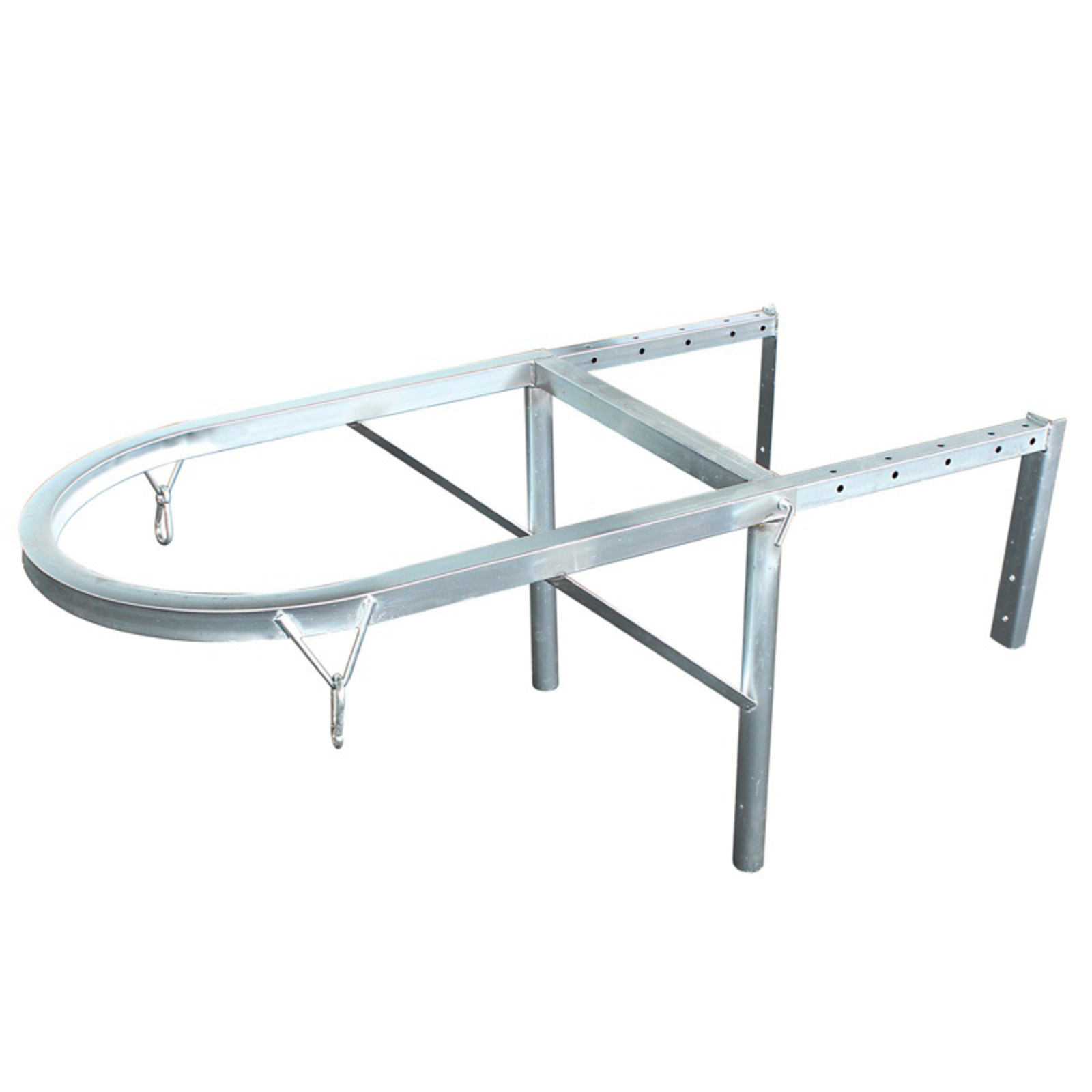

Le cadre de départ réglable ALTRAD TE001TS est un élément essentiel pour la création de conduits d’évacuation de gravats sur les chantiers de rénovation.
Il est fabriqué en acier électrozingué, garantissant une bonne résistance mécanique.
Ses dimensions sont les suivantes : longueur 970 mm, largeur 710 mm et hauteur 650 mm.
Le cadre est réglable de 80 à 480 mm, ce qui permet une adaptation précise à l’ouverture de la maçonnerie.
Son poids est de 13 kg.
Ce cadre est conçu pour être utilisé avec des goulottes en polyéthylène haute densité, reconnues pour leur résistance aux chocs, aux écarts de température et au vieillissement.
Les goulottes, modulables et étanches, permettent de réaliser des conduits d’évacuation propres et économiques, indispensables pour évacuer les gravats.
Le système complet peut atteindre une hauteur maximale de 10 mètres sur un cadre de départ.
Les goulottes sont disponibles en plusieurs modèles :

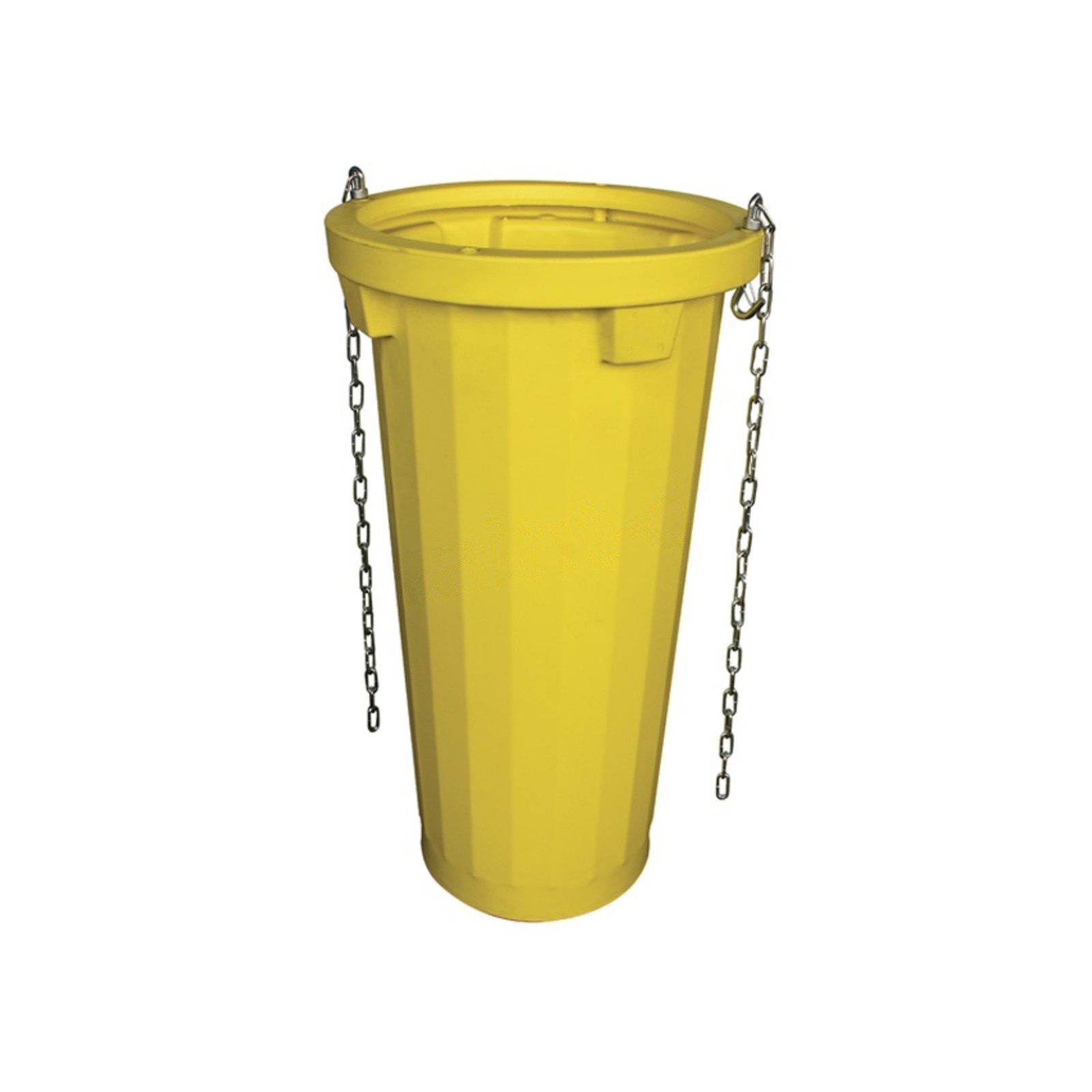

- Goulotte avec 2 chaînes, hauteur 1060 mm, diamètre supérieur 490 mm, diamètre inférieur 390 mm, épaisseur 3,5 mm, poids 7,65 kg.

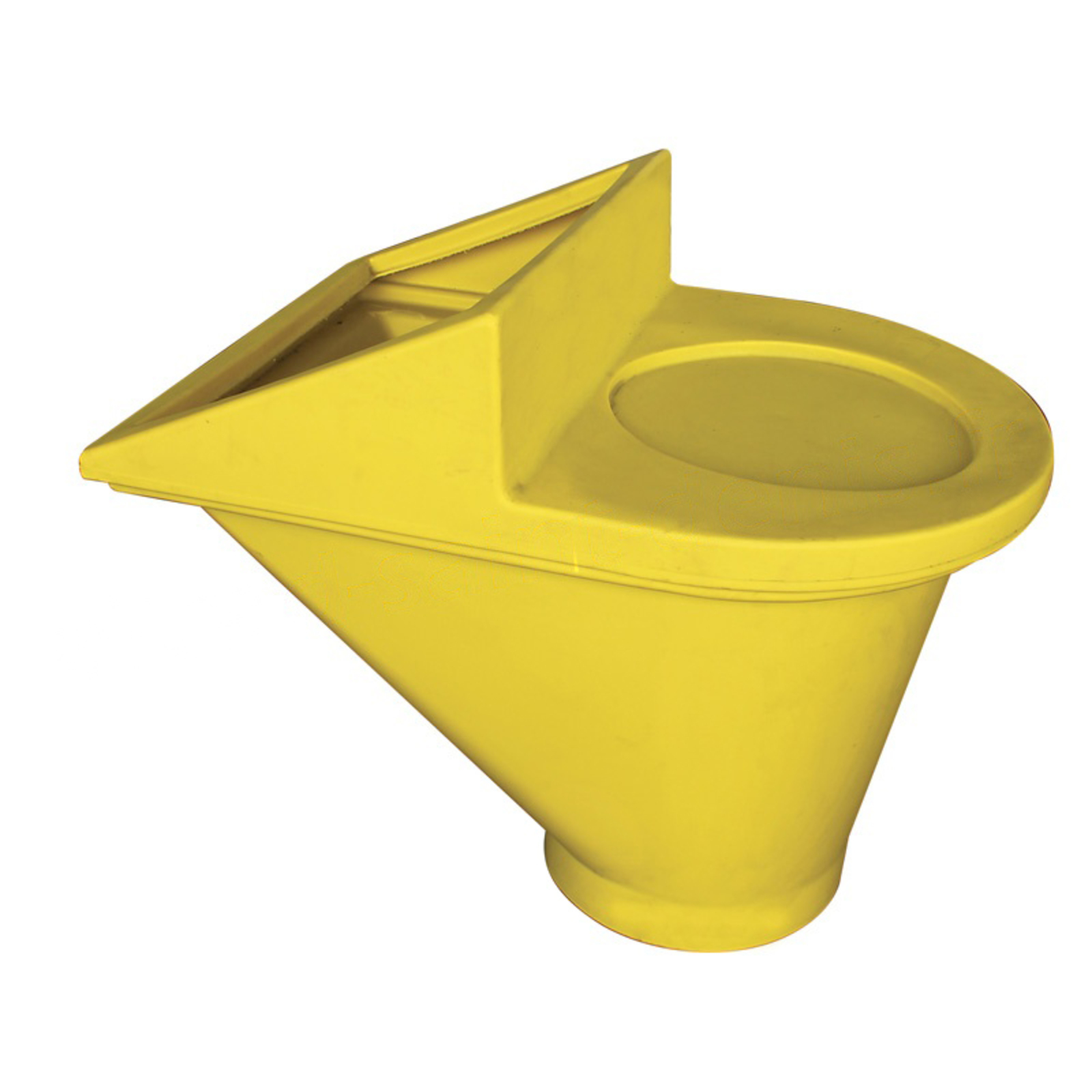

- Goulotte de départ, longueur 1000 mm, largeur 740 mm, hauteur 850 mm, ouverture haute 630 x 400 mm, ouverture basse diamètre 380 mm, épaisseur 3,5 mm, poids 8 kg.

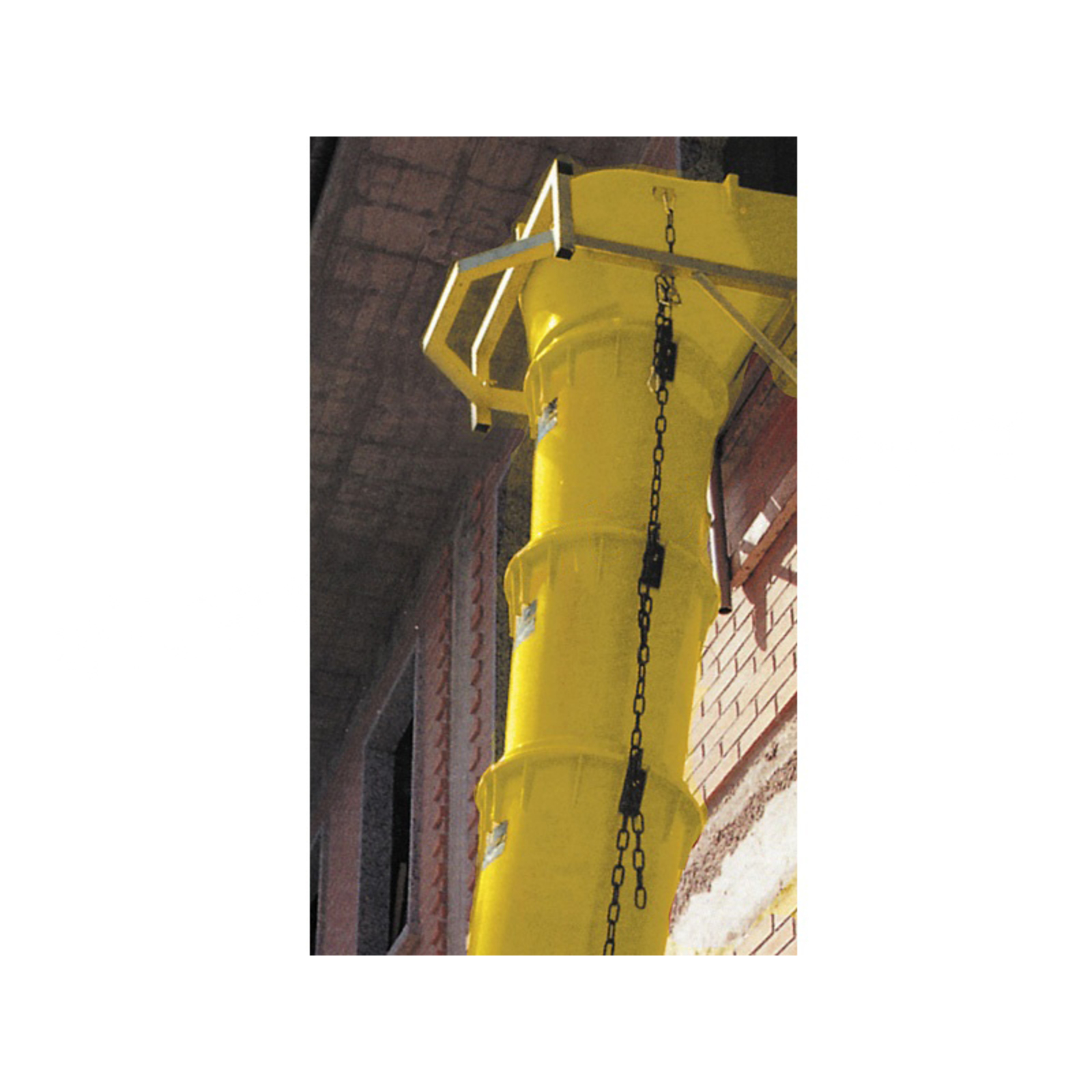

L’utilisation du cadre de départ réglable s’inscrit dans un montage sécurisé et modulable.
Il doit être fixé sur une ouverture de maçonnerie résistante, avec un moyen de levage adapté.
Dans certains cas, un ancrage de l’arrière du cadre dans la maçonnerie est nécessaire.
Le montage peut se faire sans étage intermédiaire, en assemblant les goulottes au sol avant de les relever et d’insérer des ralentisseurs et fixations intermédiaires tous les 5 mètres environ pour répartir les efforts et préserver la structure.
Les tôles de renfort doivent être insérées dans les goulottes formant la courbure afin de prévenir l’usure prématurée.
Une benne de réception des gravats doit être placée sous le conduit, avec une courbure au bas des goulottes pour éviter l’impact direct.
La benne doit être couverte par une bâche anti-poussière, et la zone sécurisée pour interdire l’accès.
Le montage peut aussi se faire avec un étage intermédiaire, suivant les mêmes principes, en installant un cadre de départ réglable à chaque niveau.
Pour une installation sur échafaudage, il est recommandé de positionner les goulottes en extrémité de la structure pour limiter les efforts d’arrachement.
Il faut augmenter les points d’amarrage et contreventer la structure afin d’assurer la sécurité.
En résumé, le cadre de départ réglable ALTRAD TE001TS offre une solution robuste, adaptable et sécurisée pour l’évacuation des gravats, facilitant le montage de conduits modulables et étanches sur les chantiers de rénovation.
Ses dimensions sont les suivantes : longueur 970 mm, largeur 710 mm, hauteur 650 mm, avec un réglage possible de 80 à 480 mm pour s’adapter précisément à l’ouverture de la maçonnerie. Son poids est de 13 kg. Ce cadre permet de monter des conduits modulables et étanches, pouvant atteindre une hauteur maximale de 10 mètres.
Le cadre est destiné à être utilisé avec des goulottes en polyéthylène haute densité, reconnues pour leur résistance aux chocs, aux variations de température et au vieillissement. Ces goulottes, modulables et étanches, assurent une évacuation propre et économique des gravats.
Le montage du système s’effectue en fixant le cadre sur une ouverture de maçonnerie solide, avec un moyen de levage adapté. Dans certains cas, un ancrage arrière dans la maçonnerie est nécessaire pour garantir la stabilité. Le montage peut se faire sans étage intermédiaire, en assemblant les goulottes au sol avant de les relever, en insérant des ralentisseurs et fixations intermédiaires tous les 5 mètres environ pour répartir les efforts et préserver la structure. Des tôles de renfort sont insérées dans les goulottes formant la courbure afin d’éviter une usure prématurée.
Une benne de réception des gravats doit être placée sous le conduit, avec une courbure au bas des goulottes pour éviter l’impact direct. La benne doit être couverte par une bâche anti-poussière et la zone sécurisée pour interdire l’accès.
Pour des installations sur échafaudage, il est recommandé de positionner les goulottes en extrémité de la structure pour limiter les efforts d’arrachement, d’augmenter les points d’amarrage et de contreventer la structure afin d’assurer la sécurité.
En résumé, le cadre de départ réglable ALTRAD TE001TS offre une solution fiable, modulable et sécurisée pour l’évacuation des gravats, facilitant la mise en œuvre de conduits étanches et adaptables aux contraintes des chantiers de rénovation.
- matière : acier électrozingué
- longueur : 970 mm
- largeur : 710 mm
- hauteur : 650 mm
- réglage : 80 à 480 mm
- poids : 13 kg
- conduits d’évacuation modulables et étanches jusqu’à 10 m maximum sur un cadre départ
Assembler les goulottes au sol puis les accrocher au moyen de levage. Procéder au relevage de l’ensemble. Insérer un ralentisseur toutes les 5 goulottes environ ou tous les 5 mètres. Placer une fixation intermédiaire sur la cinquième goulotte pour limiter la reprise de charge sur le cadre de départ et soulager celui-ci des efforts liés à l’évacuation des gravats. Insérer des tôles de renfort dans les goulottes formant la courbure afin de prévenir l’usure prématurée.
Après relevage, régler et accrocher la première goulotte au cadre de départ à l’aide de deux mousquetons. Poser la goulotte de départ sur le cadre.
Mettre en place une benne de réception des gravats sous le conduit, en veillant à ce que le bas des goulottes forme une courbe pour éviter l’impact direct. Vérifier au moins une fois par jour que le bas des goulottes ne soit pas obstrué par les gravats. Couvrir la benne avec une bâche anti-poussière. Baliser et sécuriser la zone autour de la benne pour en interdire l’accès.
Le montage peut être réalisé sans étage intermédiaire ou avec un ou plusieurs étages intermédiaires, en répétant les mêmes étapes à chaque niveau, avec un cadre de départ réglable à chaque ouverture de maçonnerie.
Pour une installation sur échafaudage, positionner les goulottes en extrémité de la structure pour limiter les efforts d’arrachement. Augmenter les points d’amarrage et contreventer la structure pour répartir les efforts. Les tôles de renfort doivent être disposées à l’intérieur de la partie courbe et sur toute sa longueur. Un ralentisseur et des fixations intermédiaires doivent être installés régulièrement pour la reprise des efforts.
Vos produits ALTRAD ont une durée de garantie différente selon la gamme::
- Malaxeurs et matériel de jardin: 2 ans
- Produits de compactage, travail du béton, pompes à câbles et aiguilles / règles vibrantes: 1 an
- Treuils, monte matériaux et bétonnières: 1 an.
Si votre article tombe en panne ou que vous constatez un fonctionnement anormal de votre produit, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit et joindre une photo de la plaque signalétique avec un numéro de série, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
ALTRAD SAINT DENIS
BP 1RUE DE L'INDUSTRIE
42750 - ST DENIS DE CABANNE
France
https://www.altrad-saint-denis.fr/nous-contacter
Questions produits
À quelles dimensions le cadre de départ ALTRAD TE001TS peut-il être réglé ?
Le cadre de départ est réglable en largeur de 80 à 480 mm, ce qui permet de l’adapter précisément à l’ouverture de la maçonnerie. Ses dimensions hors réglage sont 970 mm de longueur, 710 mm de largeur et 650 mm de hauteur.
Avec quels éléments ce cadre de départ est-il compatible pour l’évacuation des gravats ?
Ce cadre est conçu pour être utilisé avec des goulottes en polyéthylène haute densité, notamment la goulotte de départ et les goulottes standard. Ces goulottes sont modulables et étanches, permettant de réaliser des conduits d’évacuation propres et économiques, jusqu’à une hauteur maximale de 10 mètres sur un cadre départ.
Quelles sont les précautions à respecter lors du montage du cadre de départ ?
Le cadre doit être fixé sur une ouverture de maçonnerie résistante, avec un moyen de levage adapté et solidement fixé. Dans certains cas, un ancrage de l’arrière du cadre dans la maçonnerie est nécessaire pour assurer la stabilité. Il est aussi recommandé d’insérer des fixations intermédiaires et des ralentisseurs tous les 5 mètres environ pour répartir les efforts.
Comment assurer la longévité et la sécurité du système d’évacuation avec ce cadre ?
Les tôles de renfort doivent être insérées dans les goulottes formant la courbure afin de prévenir l’usure prématurée. La benne de réception des gravats doit être placée sous le conduit avec une courbure au bas des goulottes pour éviter l’impact direct. La zone autour de la benne doit être sécurisée et interdite d’accès, et la benne couverte par une bâche anti-poussière.
Peut-on installer ce cadre de départ sur un échafaudage ?
Oui, mais il est recommandé de positionner les goulottes en extrémité de la structure d’échafaudage pour limiter les efforts d’arrachement. Il faut augmenter les points d’amarrage et contreventer la structure afin d’assurer la sécurité pendant le montage, l’utilisation et le démontage.
