Caméra thermique Cx5 FLIR - 60369
Référence : M03760369
Découvrez Caméra thermique Cx5 FLIR - 60369 disponible à l'achat
- Certifiée pour zones à atmosphères explosives
- Plage de température de -20 à 400 °C avec haute précision
- Écran tactile 3,5 pouces pour une utilisation intuitive
- Stockage de plus de 5000 images avec sauvegarde cloud
- Autonomie de batterie de 4 heures et charge rapide USB-C
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents

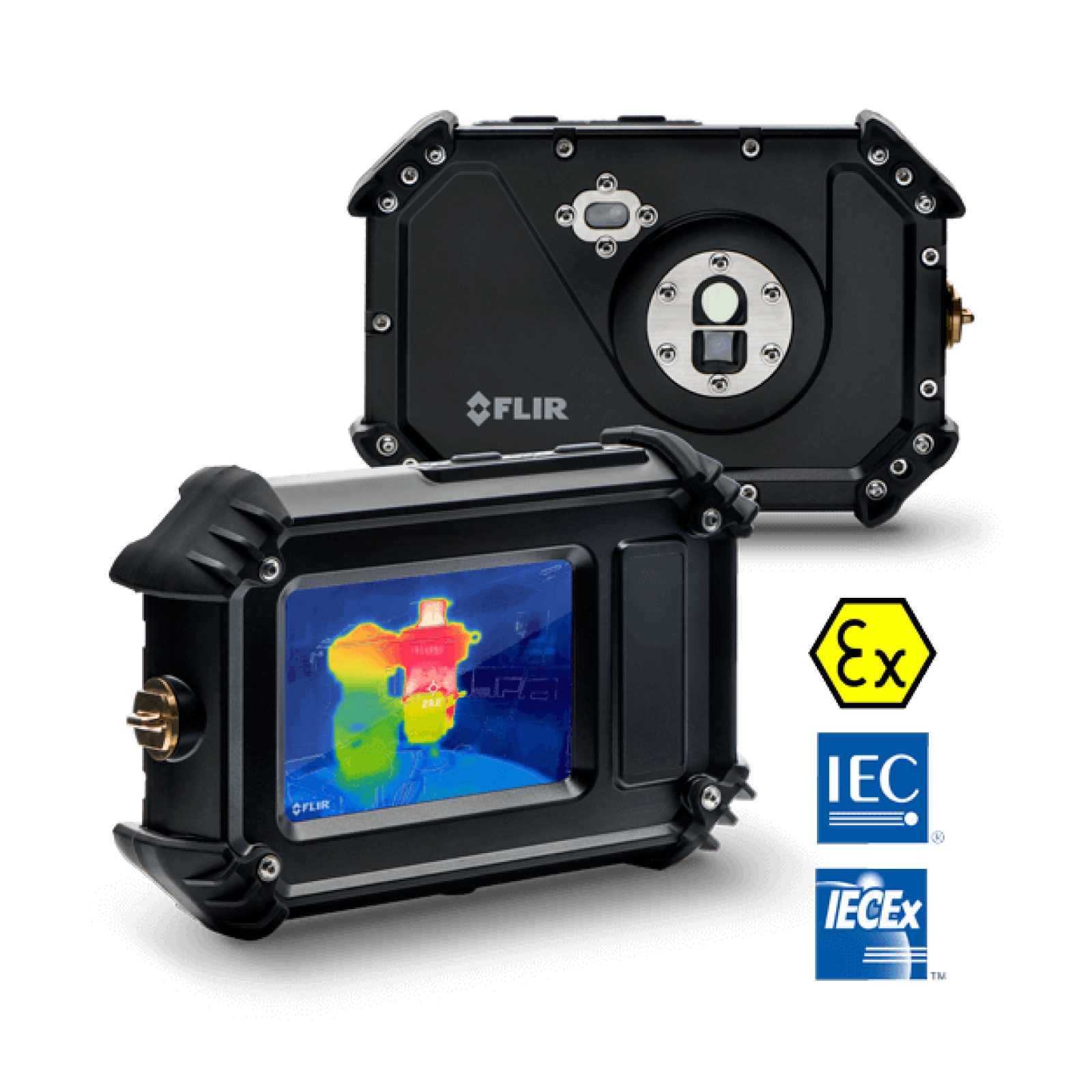

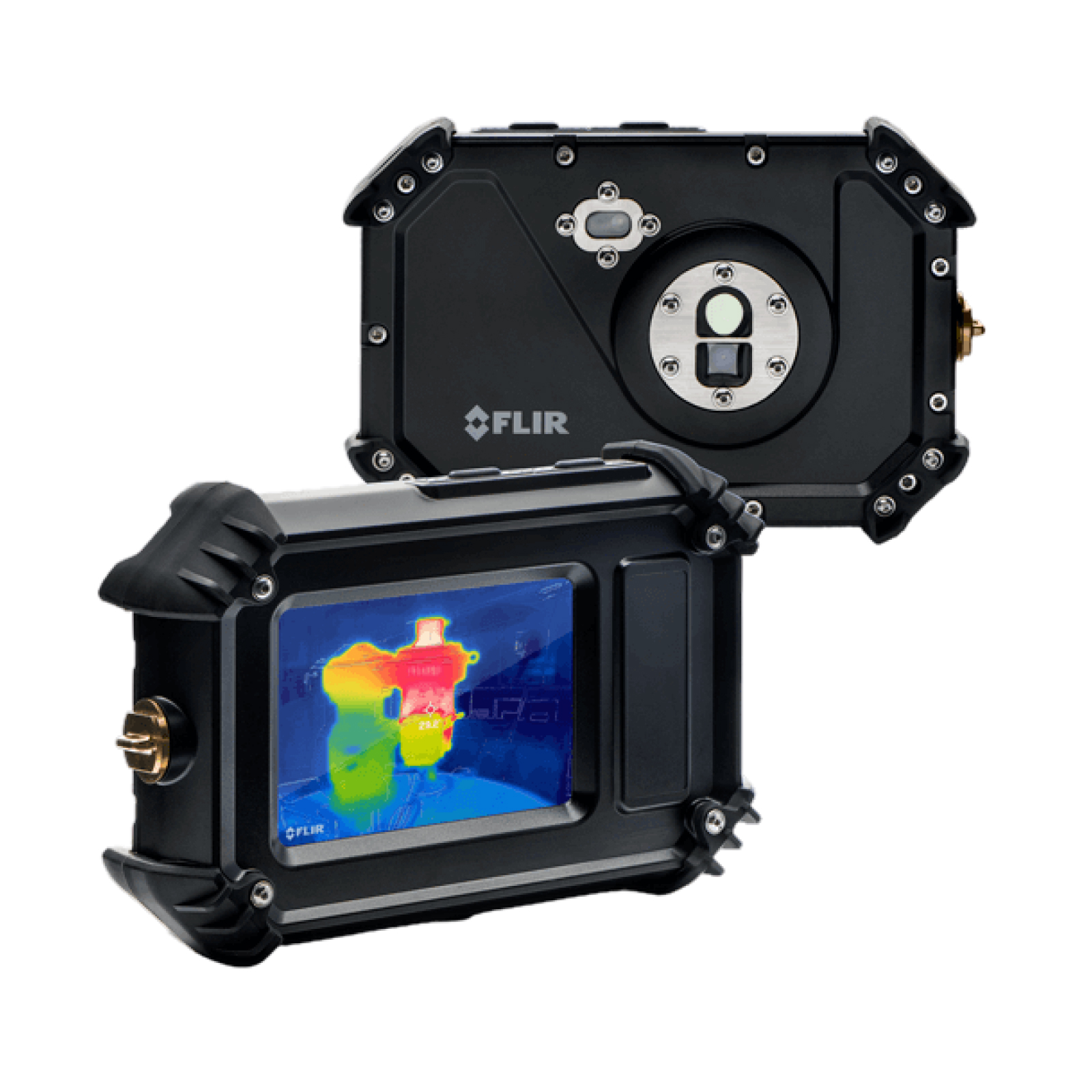

La caméra thermique FLIR Cx5 est un outil compact, robuste et certifié, spécialement conçu pour réaliser des inspections sûres et efficaces dans des environnements dangereux et explosifs.
Elle est certifiée selon les normes EN IEC 60079-0 : 2018, EN IEC 60079-31 : 2014, EN IEC 60079-15 : 2019, IEC 60079-15 : 2017, IEC 60079-0 : 2017 et IEC 60079-31 : 2013, garantissant une utilisation sécurisée dans des zones à atmosphères explosives telles que les installations chimiques, pétrolières, gazières et de traitement des eaux usées.
La conception de la FLIR Cx5 élimine la nécessité d’un permis de travail en zones chaudes grâce à son adaptation aux gaz, vapeurs et poussières.
Elle est équipée d’un capteur infrarouge de 160 × 120 pixels (19 200 pixels) avec une sensibilité thermique inférieure à 70 mK.
Son champ de vision est de 54° × 42°, avec une distance focale minimale de 0,1 mètre en mode thermique et 0,3 mètre en mode MSX® (Multi Spectral Dynamic Imaging) qui superpose des détails visuels sur l’image thermique.
La fréquence d’affichage des images est de 8,7 Hz, sans besoin de mise au point manuelle.
La gamme spectrale couvre de 8 à 14 µm.
L’écran tactile capacitif de 3,5 pouces offre une interface intuitive.
La caméra intègre également un appareil photo visible de 5 MP pour capturer des images en lumière visible.
La plage de température mesurable s’étend de -20 °C à 400 °C.
La précision est de ±5 °C pour la plage de 0 à 100 °C, et de ±5 % pour 100 à 400 °C, à température ambiante comprise entre 15 et 35 °C.
Les mesures peuvent être effectuées en point ou sur une zone délimitée avec valeurs minimales et maximales.
Des corrections sont possibles sur l’émissivité (mat/semi-mat/semi-brillant ou valeur personnalisée), la température apparente réfléchie et la compensation atmosphérique.
La caméra dispose d’une mémoire interne capable de stocker plus de 5000 images, avec sauvegarde automatique sur le cloud FLIR Ignite via Wi-Fi.
Les images sont enregistrées au format JPEG standard avec des données de mesure 14 bits.
La connectivité comprend Wi-Fi 802.11 a/ac/b/g/n sur les bandes 2,4 et 5 GHz, ainsi qu’un port USB 2.0 de type C.
L’autonomie de la batterie lithium-ion rechargeable intégrée est de 4 heures, avec un temps de charge de 2 heures via USB-C (1 A).
La caméra fonctionne dans une plage de température de -10 °C à 50 °C et peut être stockée entre -40 et 70 °C.
Elle est résistante aux chutes jusqu’à 2 mètres et bénéficie d’un indice d’étanchéité IP54 pour le boîtier et l’objectif.
Ses dimensions sont de 168 × 112 × 42 mm pour un poids de 0,69 kg avec batterie.
Un montage trépied UNC ¼"-20 est intégré.
La FLIR Cx5 intègre une lampe de travail LED protégée par une lentille résistante aux chocs, facilitant l’accès aux zones sombres et difficiles d’accès.
Elle permet de détecter rapidement les problèmes thermiques grâce à la fonction MSX® qui améliore la lisibilité des images.
Une fonction de mise au point niveau/plage en une touche optimise la rapidité des réglages thermiques.
Les images peuvent être téléchargées et partagées instantanément via le cloud FLIR Ignite, facilitant la collaboration et la génération de rapports.
La caméra se synchronise avec le logiciel FLIR Thermal Studio pour une analyse approfondie et un traitement avancé des données.
En résumé, la FLIR Cx5 est un outil thermographique fiable, compact et certifié, parfaitement adapté aux inspections dans les environnements industriels dangereux.
Elle offre une excellente précision de mesure, une connectivité moderne et des fonctions avancées pour améliorer la sécurité et l’efficacité des opérations.
Elle intègre un capteur infrarouge de 160 × 120 pixels (19 200 pixels) avec une sensibilité thermique inférieure à 70 mK, offrant un champ de vision de 54° × 42°. La distance focale minimale est de 0,1 mètre en mode thermique et 0,3 mètre en mode MSX®, une technologie qui superpose des détails visuels sur l’image thermique pour une meilleure lisibilité. La fréquence d’affichage des images est de 8,7 Hz, sans besoin de mise au point manuelle. La gamme spectrale de détection s’étend de 8 à 14 µm.
L’appareil est équipé d’un écran tactile capacitif de 3,5 pouces et d’une caméra visible de 5 MP pour capturer des images en lumière visible. Les images peuvent être visualisées en modes infrarouge, lumière visible, MSX® ou incrustation d’image (zone IR sur image visible). La caméra propose plusieurs palettes de couleurs (fer, gray, rainbow, arctic, lava, rainbow HC) et permet la rotation d’image. L’ajustement de l’image se fait automatiquement ou manuellement, avec des réglages simples à effectuer.
La plage de mesure de température va de -20 °C à 400 °C avec une précision de ±5 °C entre 0 et 100 °C, et ±5 % de 100 à 400 °C, dans une plage de température ambiante comprise entre 15 et 35 °C. Les mesures peuvent être réalisées en point ou sur une zone délimitée avec valeurs minimales et maximales. La caméra permet aussi des corrections sur l’émissivité (mat, semi-mat, semi-brillant ou valeur personnalisée), la température apparente réfléchie et la compensation atmosphérique.
La FLIR Cx5 dispose d’une mémoire interne capable de stocker plus de 5000 images, enregistrées au format JPEG standard avec données de mesure 14 bits. Elle offre une connectivité Wi-Fi 802.11 a/ac/b/g/n sur les bandes 2,4 et 5 GHz et un port USB 2.0 de type C. Les images peuvent être automatiquement sauvegardées et partagées via le cloud FLIR Ignite, facilitant la collaboration et la génération de rapports. La caméra se synchronise également avec le logiciel FLIR Thermal Studio pour une analyse avancée.
L’autonomie de la batterie lithium-ion rechargeable intégrée est de 4 heures, avec un temps de charge de 2 heures via USB-C (1 A). Elle fonctionne dans une plage de température de -10 °C à 50 °C et peut être stockée entre -40 et 70 °C. La caméra est résistante aux chutes jusqu’à 2 mètres et bénéficie d’un indice d’étanchéité IP54 pour le boîtier et l’objectif. Ses dimensions sont de 168 × 112 × 42 mm pour un poids de 0,69 kg avec batterie. Un montage trépied UNC ¼"-20 est intégré.
Une lampe de travail LED protégée par une lentille résistante aux chocs est intégrée, facilitant l’accès aux zones sombres et difficiles d’accès. La fonction de mise au point niveau/plage en une touche optimise la rapidité des réglages thermiques. Grâce à ses nombreuses certifications, sa robustesse et ses fonctionnalités avancées, la FLIR Cx5 est un outil fiable et performant, parfaitement adapté aux inspections dans les environnements industriels dangereux.
- capteur infrarouge : 160 × 120 pixels (19 200 pixels)
- sensibilité thermique/netd : < 70 mK
- champ de vision (cdv) : 54° × 42°
- distance focale minimale : thermique 0,1 m, msx® 0,3 m
- fréquence d’affichage des images : 8,7 Hz
- focalisation : aucun besoin de mise au point
- gamme spectrale : 8 à 14 µm
- dimensions d’écran : 3,5 pouces
- caméra pour lumière visible : 5 MP
- mise au point de la caméra numérique : fixe
- ajustement de l’image : niveau et plage angulaire automatiques, manuels et réglables d’une simple pression
- modes d’image : image infrarouge, image en lumière visible, msx (superposition des détails visuels sur l’image thermique), incrustation d’image (zone ir sur l’image en lumière visible)
- bibliothèque d’images : miniatures et gestion des dossiers personnalisée
- palettes de couleurs : fer, gray, rainbow, arctic, lava, rainbow hc
- rotation d’image : oui
- écran tactile : écran tactile capacitif
- plage de température : -20 à 400 °C
- précision : ±5 °C de 0 à 100 °C, ±5 % de 100 à 400 °C (à température ambiante de 15 à 35 °C)
- fonctions de mesure : point, zone délimitée avec min./max.
- correction de la mesure : émissivité (mat/semi-mat/semi-brillant + valeur personnalisée), température apparente réfléchie, compensation atmosphérique
- dispositif de stockage : mémoire interne et sauvegarde automatique sur cloud flir ignite via wifi
- capacité de stockage des images : > 5000 images
- format de fichier d’images : jpeg standard avec données de mesure 14 bits
- communication et connectivité : wifi 802.11 a/ac/b/g/n (2,4 et 5 GHz), usb 2.0 connecteur de type c
- dimensions (l × l × h) : 168 × 112 × 42 mm
- type de batterie : batterie lithium ion rechargeable intégrée
- autonomie de la batterie : 4 heures
- système de charge : usb-c (1 a)
- temps de charge : 2 heures
- alimentation externe : 5 V, usb-c
- plage de température de fonctionnement : -10 °C à 50 °C
- plage de température de stockage : -40 à 70 °C
- étanchéité : boîtier et objectif ip54 (cei 60529)
- résistance aux chutes : résistance à une chute de 2 mètres
- poids (avec batterie) : 0,69 kg
- montage sur trépied (intégré) : unc ¼"-20
- certifications : en iec 60079-0 : 2018, en iec 60079-31 : 2014, en iec 60079-15 : 2019, iec 60079-15 : 2017, iec 60079-0 : 2017, iec 60079-31 : 2013
Le principe d'utilisation repose sur la visualisation des températures des objets proches, avec un ajustement automatique ou manuel de l'échelle de température pour améliorer la détection des anomalies thermiques. L'utilisateur peut verrouiller cette échelle pour comparer précisément des éléments similaires, ce qui est utile, par exemple, pour détecter une surchauffe sur un câble en la comparant à un autre câble à température normale.
La caméra intègre une lampe LED pour éclairer les zones sombres et difficiles d'accès. Les images sont sauvegardées automatiquement dans la mémoire interne et peuvent être téléchargées manuellement ou automatiquement vers un compte FLIR Ignite via une connexion Wi-Fi. L'appareil peut également être connecté en USB pour transférer les images.
L'utilisation prévue est l'inspection thermique dans des environnements dangereux et explosifs, notamment dans les secteurs chimiques, pétroliers, gaziers et de traitement des eaux usées. La caméra est adaptée pour mesurer des températures comprises entre -20 °C et 400 °C, avec des mesures possibles en point ou sur une zone délimitée.
En cas de fonctionnement non conforme, il est recommandé d'attendre environ 5 minutes après l'allumage avant de réaliser des mesures pour garantir la précision. L'utilisateur doit également éviter d'exposer la caméra à des températures supérieures à 50 °C et veiller à ne pas diriger la lentille infrarouge vers des sources d'énergie intense comme le soleil ou un laser.
Le résultat attendu est une image thermique claire et précise, facilitée par l'ajustement de la palette de couleurs et la possibilité d'aligner les images thermiques et visibles pour une meilleure analyse. L'appareil offre une visualisation améliorée des détails grâce à la fonction MSX® qui superpose des détails visuels sur l'image thermique.
METRICA SPA
VIA GRANDI 18SAN DONATO MILANESE
20097 - MILANO
ITALIE
info@metrica.it
Questions produits
Dans quels environnements la caméra thermique FLIR Cx5 peut-elle être utilisée en toute sécurité ?
La FLIR Cx5 est certifiée pour une utilisation dans des zones à atmosphères explosives, notamment dans les industries chimiques, pétrolières, gazières et de traitement des eaux usées. Elle répond aux normes EN IEC 60079-0 : 2018, EN IEC 60079-31 : 2014, EN IEC 60079-15 : 2019 et autres, garantissant une utilisation sûre en présence de gaz, vapeurs et poussières inflammables.
Quelles sont les plages de température mesurables et la précision de la caméra FLIR Cx5 ?
La caméra mesure des températures de -20 °C à 400 °C. Sa précision est de ±5 °C pour une plage de 0 à 100 °C et de ±5 % pour 100 à 400 °C, à une température ambiante comprise entre 15 et 35 °C. Elle permet des mesures ponctuelles ou sur zone avec valeurs minimales et maximales.
Comment la FLIR Cx5 facilite-t-elle la capture et le partage des images thermiques ?
Elle dispose d’une mémoire interne capable de stocker plus de 5000 images, avec une sauvegarde automatique sur le cloud FLIR Ignite via Wi-Fi. Les images sont enregistrées au format JPEG standard avec des données de mesure 14 bits, et peuvent être partagées instantanément pour faciliter la collaboration et la génération de rapports.
Quels sont les éléments techniques clés qui influencent le choix de cette caméra thermique ?
La caméra dispose d’un capteur infrarouge 160 × 120 pixels avec une sensibilité thermique inférieure à 70 mK, un champ de vision de 54° × 42° et une distance focale minimale de 0,1 mètre pour le mode thermique. L’écran tactile capacitif de 3,5 pouces permet une utilisation intuitive, et la fonction MSX® superpose des détails visuels sur l’image thermique pour une meilleure lisibilité.
Quelles sont les conditions d’utilisation et de fonctionnement de la FLIR Cx5 à connaître ?
La caméra fonctionne entre -10 °C et 50 °C et peut être stockée entre -40 et 70 °C. Elle est résistante aux chutes jusqu’à 2 mètres et bénéficie d’un indice d’étanchéité IP54. L’autonomie de la batterie lithium-ion rechargeable intégrée est de 4 heures avec un temps de charge de 2 heures via USB-C (1 A).
