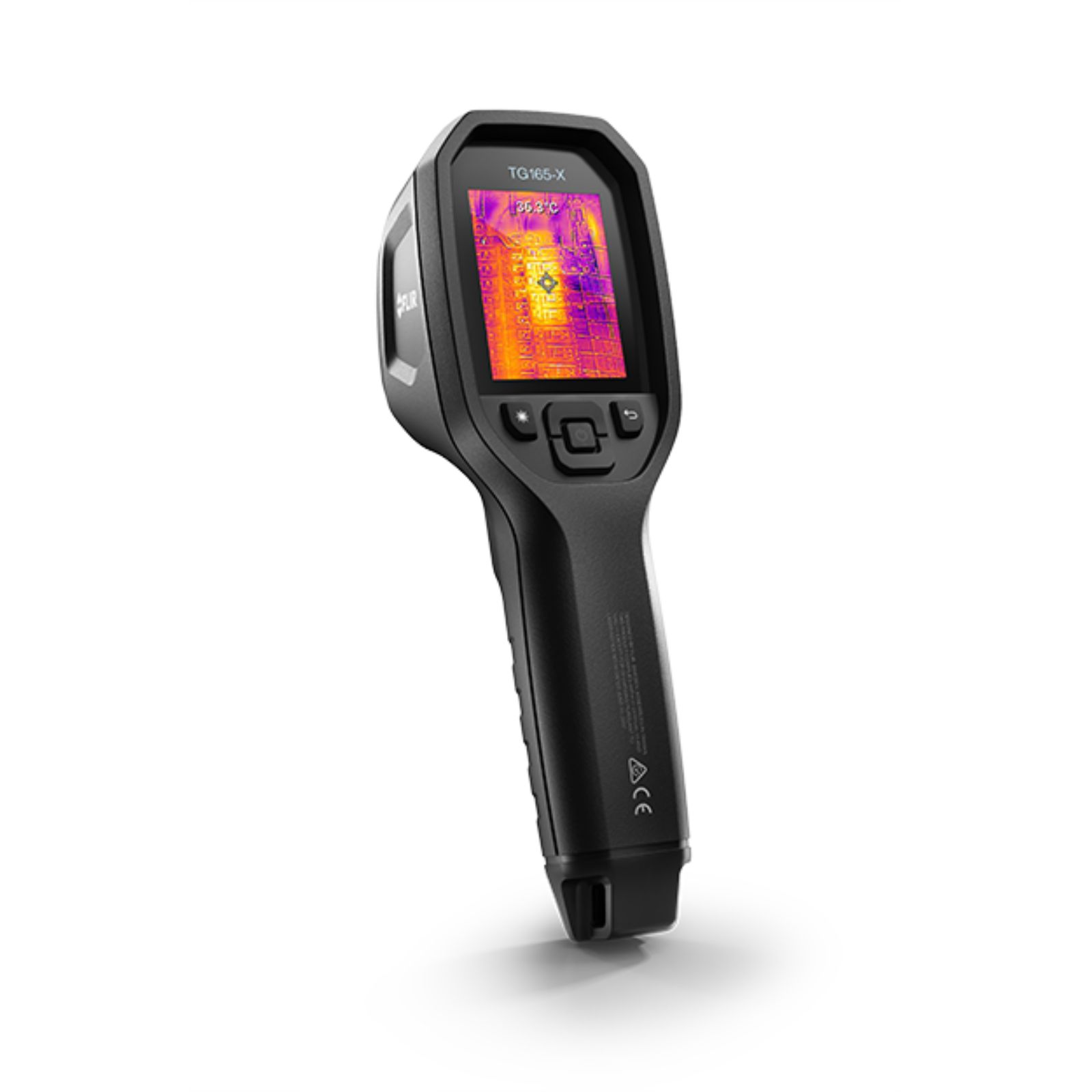

Caméra thermique Flir Tg165-x FLIR - 60394
Référence : M03760394
Découvrez Caméra thermique Flir Tg165-x FLIR - 60394 disponible à l'achat
- Inspection rapide des anomalies thermiques sans contact
- Image thermique enrichie par la technologie FLIR MSX®
- Robuste et portable avec protection IP54 et résistance aux chutes
- Autonomie de 5 heures avec batterie Li-ion rechargeable
- Stockage interne jusqu’à 50 000 images au format JPEG
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
2 documents
Mode d’emploi
1 document
Voir plus de documents
La caméra thermique FLIR TG165-X est un outil performant d’inspection et de diagnostic qui réduit considérablement le temps nécessaire pour identifier visuellement les sources de défaillances sur les systèmes électriques, mécaniques et CVC/R.
Elle affiche une image thermique sans contact de la cible, mettant en évidence les points chauds et les zones froides susceptibles de signaler un problème.
Grâce à la technologie brevetée FLIR MSX®, les images thermiques sont enrichies de détails visuels nets, permettant de distinguer clairement les fils, composants et même les libellés.
Un laser avec mire assure un ciblage précis du composant à mesurer.
La conception portable et robuste de la TG165-X, avec un boîtier de protection IP54, résiste aux chutes jusqu’à 2 mètres.
Elle est équipée d’un écran couleur LCD de 2,4 pouces avec une résolution de 320 × 240 pixels pour une visualisation facile des images thermiques et visuelles.
Un éclairage LED intégré de 100 lumens permet de travailler dans l’obscurité ou dans les endroits difficiles d’accès.
La caméra peut stocker jusqu’à 50 000 images sur une mémoire interne de 4 Go au format JPEG, incluant les données de température intégrées.
Elle fonctionne avec une batterie Li-ion rechargeable offrant une autonomie de 5 heures en balayage, ou 4,5 heures avec le laser activé.
La charge complète de la batterie s’effectue en environ 6 heures, avec une charge à 90 % en 4 heures.
Les mesures de température s’étendent de -25 °C à 300 °C avec une précision variable selon la plage : ±1,5 °C entre 50 °C et 100 °C, ±2,5 °C pour les plages 0 °C à 50 °C et 100 °C à 300 °C, et ±3 °C entre -25 °C et 0 °C.
La distance minimale de mesure est de 0,26 mètre.
Les palettes de couleurs disponibles sont Fer, Arc-en-ciel, Blanc chaud, Noir chaud, Arctique et Lave.
La caméra offre un champ de vision de 51° × 66° pour l’imagerie thermique et 71° × 56° pour la caméra numérique intégrée de 2 mégapixels.
Les commandes permettent une adaptation locale des unités, langues, formats de date et heure, ainsi que la gestion de la luminosité de l’écran.
La correction de l’émissivité est personnalisable sur 4 niveaux avec un réglage fin de 0,1 à 0,99.
La FLIR TG165-X est compatible avec un montage sur trépied standard UNC ¼”-20.
Elle répond aux normes de sécurité CE, CB, EN61010 et UL, et bénéficie d’une résistance aux chocs de 25 G, aux vibrations de 2 G, ainsi qu’à des chutes jusqu’à 2 mètres.
Elle est conçue pour fonctionner dans une plage de température ambiante de -10 °C à +45 °C.
Cette caméra thermique est idéale pour les inspections rapides et précises dans les domaines électrique, mécanique et du bâtiment.
Elle permet de visualiser instantanément les anomalies thermiques, d’accélérer les diagnostics et de documenter les interventions grâce à la capture d’images avant et après réparation.
Son format compact, sa robustesse et ses fonctionnalités avancées en font un outil fiable et performant pour les professionnels exigeants.
Cette caméra combine la technologie brevetée FLIR MSX® d’imagerie dynamique multispectrale, qui enrichit les images thermiques avec des détails visuels nets facilitant la distinction des fils, composants et libellés, à un pointeur laser avec mire garantissant un ciblage précis du composant à mesurer.
Elle est équipée d’un écran couleur LCD de 2,4 pouces (320 × 240 pixels) offrant une visualisation claire des images thermiques et visuelles. Un éclairage LED intégré de 100 lumens permet d’évoluer dans l’obscurité ou dans des zones difficiles d’accès. Le boîtier robuste bénéficie d’une protection IP54, résiste aux chutes jusqu’à 2 mètres, aux chocs de 25 G et aux vibrations de 2 G, garantissant une grande durabilité sur le terrain.
La FLIR TG165-X dispose d’une mémoire interne de 4 Go capable de stocker jusqu’à 50 000 images au format JPEG incluant les données de température. Sa batterie Li-ion rechargeable de 3,7 V offre une autonomie de 5 heures en balayage et 4,5 heures avec le laser activé, avec un temps de charge complet de 6 heures.
Les mesures de température couvrent une plage de -25 °C à 300 °C, avec une précision variable selon la plage : ±1,5 °C entre 50 °C et 100 °C, ±2,5 °C pour 0 °C à 50 °C et 100 °C à 300 °C, et ±3 °C entre -25 °C et 0 °C. La distance minimale de mesure est de 0,26 mètre. La caméra propose plusieurs palettes de couleurs pour l’imagerie thermique : Fer, Arc-en-ciel, Blanc chaud, Noir chaud, Arctique et Lave.
Les commandes permettent d’adapter localement les unités, langues, formats de date et heure, ainsi que la luminosité de l’écran. La correction de l’émissivité est personnalisable sur 4 niveaux, avec un réglage fin de 0,1 à 0,99.
La caméra intègre également une caméra numérique fixe de 2 mégapixels (1600 × 1200 pixels) avec un champ de vision de 71° × 56°, adaptée à l’objectif infrarouge. Elle peut être montée sur un trépied standard UNC ¼”-20 pour plus de stabilité.
Conçue pour fonctionner dans une plage de température ambiante de -10 °C à +45 °C, la FLIR TG165-X répond aux normes de sécurité CE, CB, EN61010 et UL. Son poids est de 0,394 kg pour des dimensions de 210 × 64 × 81 mm, ce qui en fait un outil compact, robuste et fiable pour des inspections rapides et précises, facilitant la détection d’anomalies thermiques et la documentation des interventions grâce à la capture d’images avant et après réparation.
- marque : flir
- référence fournisseur : 60394
- résolution ir : 80 × 60 pixels
- sensibilité thermique/netd : < 70 mK
- champ de vision (cdv) : 51° × 66°
- distance focale minimale : 0,3 m
- rapport distance-point de mesure : 24:1
- fréquence d’affichage des images : 8,7 Hz
- mise au point : fixe
- matrice à plan focal/gamme spectrale : microbolomètre non refroidi/7,5 à 14 µm
- pas du détecteur : 17 µm
- résolution d'affichage : 320 × 240 pixels
- écran : portrait au format 2,4 po, angle de vue de 80°
- ajustement de l’image : automatique
- modes d'affichage des images : msx® (imagerie dynamique multispectrale), visuel (avec mesures de température)
- galerie : oui
- plage de température de l’objet : -25 °C à 300 °C
- précision : ±1,5 °C entre 50 °C et 100 °C, ±2,5 °C pour 0 °C à 50 °C et 100 °C à 300 °C, ±3 °C entre -25 °C et 0 °C
- distance de mesure minimale : 0,26 m
- point de mesure : point central actif/inactif
- palettes de couleurs : fer, arc-en-ciel, blanc chaud, noir chaud, artique, lave
- commandes de configuration : adaptation locale des unités, langues, formats de date et d’heure ; luminosité de l’écran (élevée, moyenne, faible) ; galerie, suppression des images
- correction liée à l'émissivité : oui, 4 niveaux de préréglage avec personnalisation de 0,1 à 0,99
- dispositif de stockage : 4 Go
- capacité de stockage des images : 50 000 images
- format de fichier d'images : jpeg avec température ponctuelle en métadonnées
- caméra numérique : résolution 2 MP (1 600 × 1 200 pixels), mise au point fixe, champ de vision 71° × 56°
- lampe de travail : marche/arrêt de la DEL
- puissance lumineuse : 100 lumen
- pointeur laser avec mire : indiquant la dimension de la zone de mesure, type de laser classe 1
- interfaces : usb 2.0, usb type-c à grande vitesse (transfert des données/alimentation)
- type de batterie : li-ion rechargeable de 3,7 V
- autonomie de la batterie : 5 heures de balayage (luminosité moyenne lcm), 4,5 heures avec laser activé
- système de charge : la batterie est chargée dans la caméra ; 4 heures jusqu'à 90 %, 6 heures jusqu'à 100 %
- gestion de l'alimentation : réglable (désactivée, 5 minutes, 15 minutes, 30 minutes)
- plage de température de fonctionnement : -10 °C à +45 °C
- étanchéité : ip54 (iec60529)
- résistance aux chocs : 25 G (cei 60068-2-27)
- résistance aux vibrations : 2 G (cei 60068-2-6)
- résistance aux chutes : 2 m
- sécurité : ce/cb/en61010/ul
- poids : 0,394 kg
- dimensions (l × p × h) : 210 × 64 × 81 mm
- montage sur trépied : unc ¼”-20
- pays d'origine : taïwan
Le principe d’utilisation repose sur la capture d’images thermiques enrichies par la technologie MSX, qui ajoute des détails visuels nets permettant de distinguer fils, composants et libellés. Un laser avec mire assure un ciblage précis du composant à mesurer. L’utilisateur peut capturer des images thermiques ou visuelles ainsi que les relevés de température par simple pression sur la gâchette.
La caméra est destinée à des inspections sur le terrain, notamment dans les domaines électrique, mécanique et du bâtiment. Elle peut être utilisée dans des environnements sombres ou difficiles d’accès grâce à son éclairage LED intégré. Son boîtier robuste permet une utilisation en conditions rudes, avec une résistance aux chutes jusqu’à 2 mètres.
En cas de fonctionnement non conforme, aucune procédure spécifique d’usage n’est mentionnée dans les documents fournis.
Le résultat attendu est une identification visuelle claire des sources de défaillances par l’image thermique, facilitant la détection des composants en surchauffe ou des fuites d’air cachées. La caméra permet aussi de documenter les interventions par la capture d’images avant et après réparation.
METRICA SPA
VIA GRANDI 18SAN DONATO MILANESE
20097 - MILANO
ITALIE
info@metrica.it
Questions produits
Quels sont les domaines d’application principaux de la caméra thermique FLIR TG165-X ?
La caméra est conçue pour l’inspection et le diagnostic rapides des systèmes électriques, mécaniques et CVC/R. Elle permet d’identifier visuellement les points chauds ou froids susceptibles de signaler des défaillances sur ces installations.
Comment la FLIR TG165-X facilite-t-elle la localisation précise des anomalies thermiques ?
Elle utilise la technologie brevetée FLIR MSX® qui superpose des détails visuels nets sur l’image thermique, permettant de distinguer clairement fils, composants et libellés. Un pointeur laser avec mire indique la zone exacte mesurée pour un ciblage précis.
Quelles sont les caractéristiques techniques essentielles à connaître pour choisir cette caméra thermique ?
Elle offre une résolution infrarouge de 80 × 60 pixels avec une plage de température de -25 °C à 300 °C. La précision varie selon la plage : ±1,5 °C entre 50 °C et 100 °C, ±2,5 °C entre 0 °C et 50 °C ou 100 °C à 300 °C, et ±3 °C entre -25 °C et 0 °C. La distance minimale de mesure est de 0,26 mètre.
Comment s’effectue la gestion des images et la documentation des interventions ?
La caméra dispose d’une mémoire interne de 4 Go capable de stocker jusqu’à 50 000 images au format JPEG, avec les données de température intégrées en métadonnées. Elle permet de capturer des images avant et après intervention pour documenter les diagnostics et réparations.
Quelles sont les conditions d’utilisation et de robustesse de la FLIR TG165-X ?
Elle est protégée contre la poussière et les éclaboussures avec un indice IP54 et résiste aux chutes jusqu’à 2 mètres. Elle fonctionne dans une plage de température ambiante de -10 °C à +45 °C et supporte des chocs de 25 G ainsi que des vibrations de 2 G.
Quelle autonomie et quel type d’alimentation offre cette caméra thermique ?
Elle est équipée d’une batterie Li-ion rechargeable offrant jusqu’à 5 heures d’autonomie en mode balayage, ou 4,5 heures avec le laser activé. La recharge complète prend environ 6 heures.
