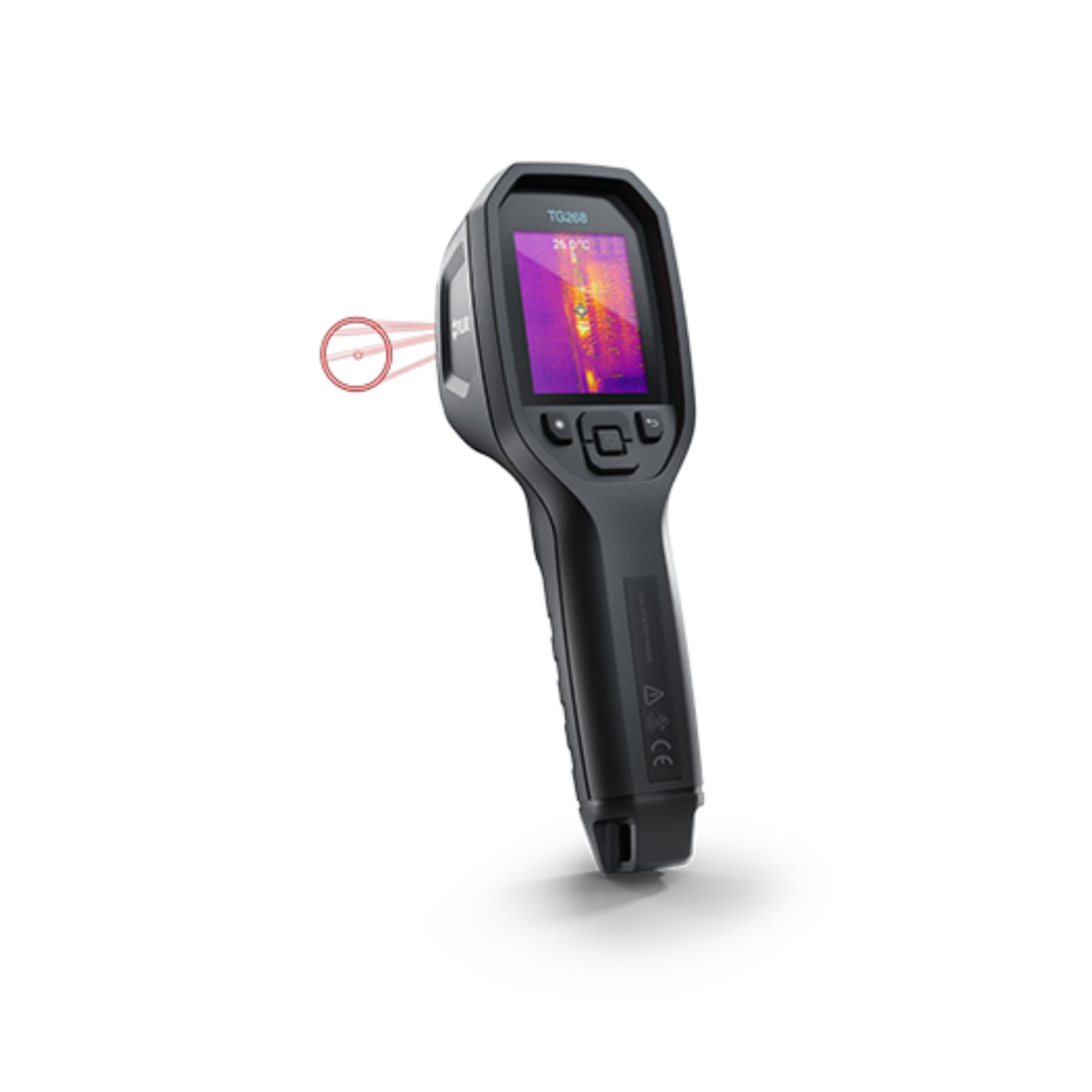

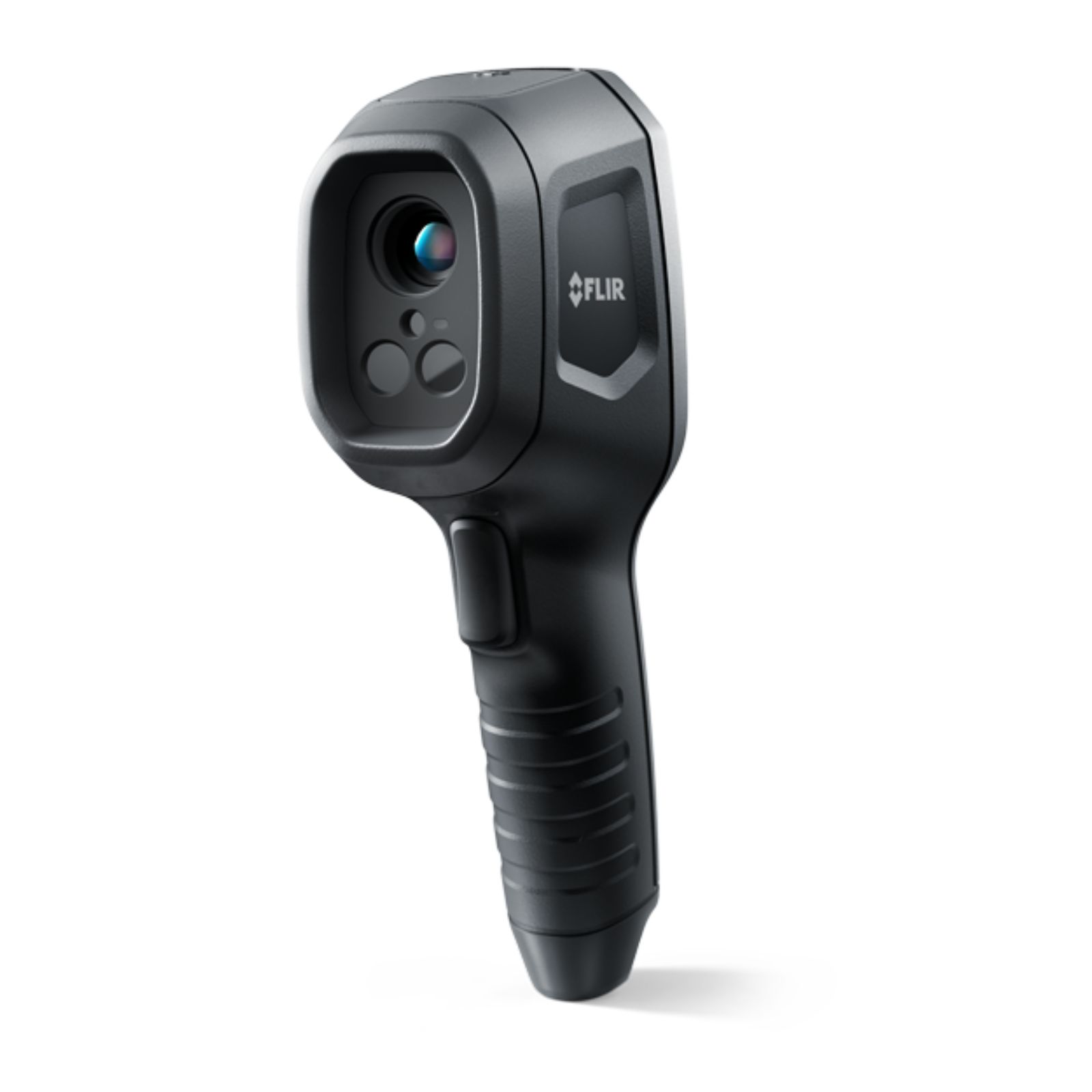

Caméra thermique TG268 FLIR - 70821
Référence : M03770821
Découvrez Caméra thermique TG268 FLIR - 70821 disponible à l'achat
- Mesure précise de -25 °C à 400 °C avec thermocouple type K
- Écran LCD couleur 2,4 pouces avec super résolution 320 × 240
- Pointeur laser Bullseye de classe 1 pour une visée exacte
- Stockage interne de 8 Go avec connectivité USB-C et Bluetooth
- Boîtier robuste IP54 résistant aux chutes jusqu’à 2 mètres
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Guide
1 document
Voir plus de documents
La caméra thermique TG268 FLIR est un outil de diagnostic innovant qui combine la mesure de température sans contact et l’imagerie thermique pour localiser rapidement les sources de chaleur et détecter les défauts potentiels.
Elle intègre un microbolomètre Lepton® avec obturateur intégré pour une imagerie thermique réelle, associé à une caméra numérique à spectre visible en haute résolution.
La technologie MSX® brevetée par FLIR ajoute des détails visuels à l’image thermique, améliorant ainsi la précision de l’analyse.
L’affichage s’effectue sur un écran LCD couleur de 2,4 pouces avec une résolution en super résolution de 320 × 240 pixels.
La plage de mesure de température s’étend de -25 °C à 400 °C, avec une précision variable selon la plage de température.

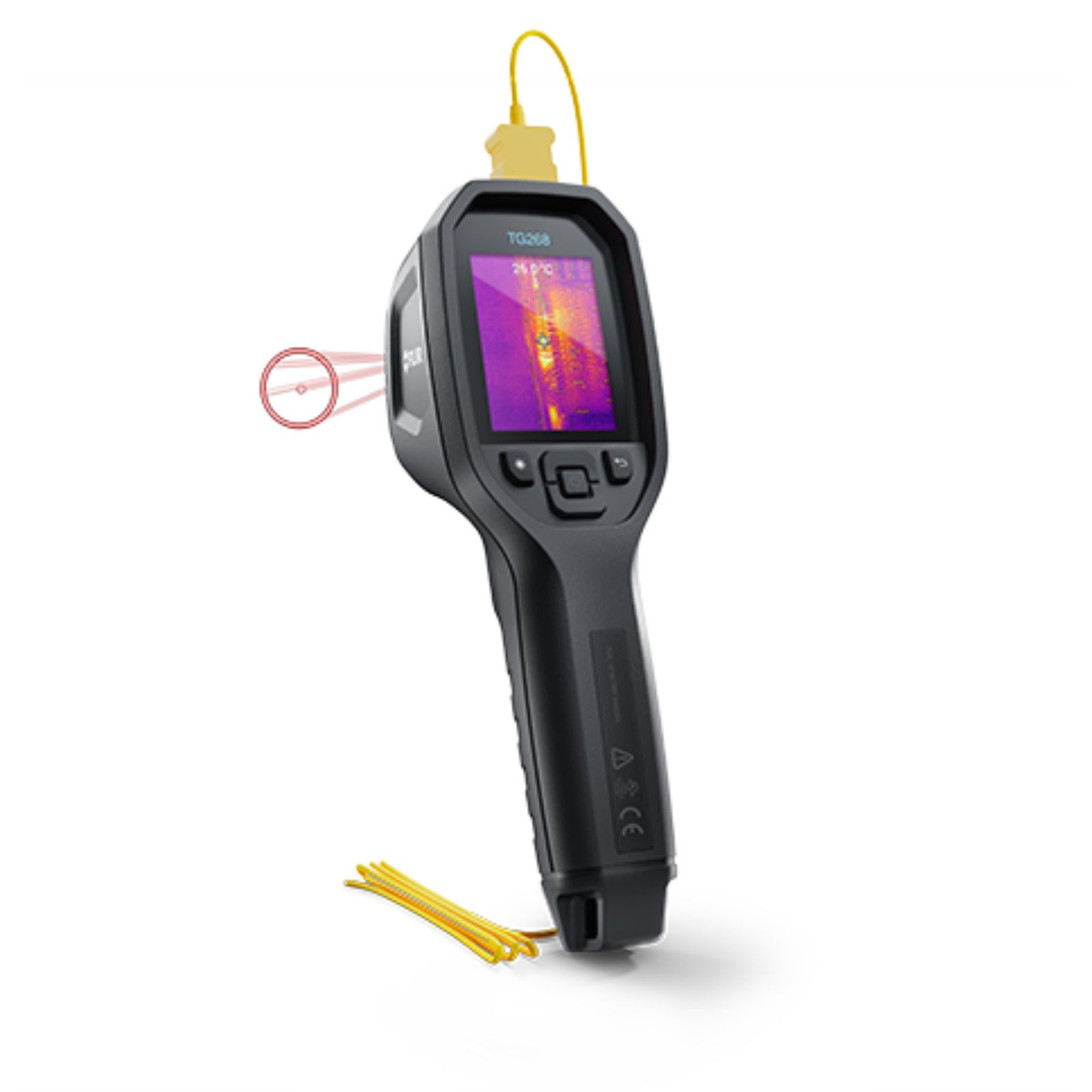

La caméra intègre également un thermocouple de type K permettant des mesures par contact entre -30 °C et 390 °C.
La TG268 est équipée d’un pointeur laser Bullseye de classe 1 pour une visée précise, ainsi que d’une lampe torche LED haute intensité.
Elle dispose d’une mémoire interne de 8 Go pour le stockage d’images, vidéos et journaux de données.
Sa connectivité USB Type-C et Bluetooth permet le partage des données via l’application FLIR METERLiNK®.
Le boîtier robuste est conforme à la norme IP54, assurant une protection contre la poussière et les éclaboussures, et la caméra supporte des chutes jusqu’à 2 mètres.
Parmi ses fonctionnalités avancées, la caméra propose des outils de surveillance d’état avec enregistrement automatique à intervalles programmables, des modes d’enregistrement vidéo et en laps de temps.
Elle offre une correction de l’émissivité avec 4 niveaux prédéfinis et un réglage personnalisé de 0,1 à 0,99.
L’alimentation est assurée par une batterie Li-ion rechargeable offrant jusqu’à 5 heures d’autonomie en fonctionnement continu, réduite à 4,5 heures avec le laser activé.
La recharge s’effectue via USB-C et une fonction d’arrêt automatique réglable optimise la durée de vie de la batterie.
Ergonomique, la TG268 est conçue pour une prise en main confortable, adaptée aussi bien aux droitiers qu’aux gauchers, avec un accès facile aux commandes et un écran positionné pour une lecture aisée.

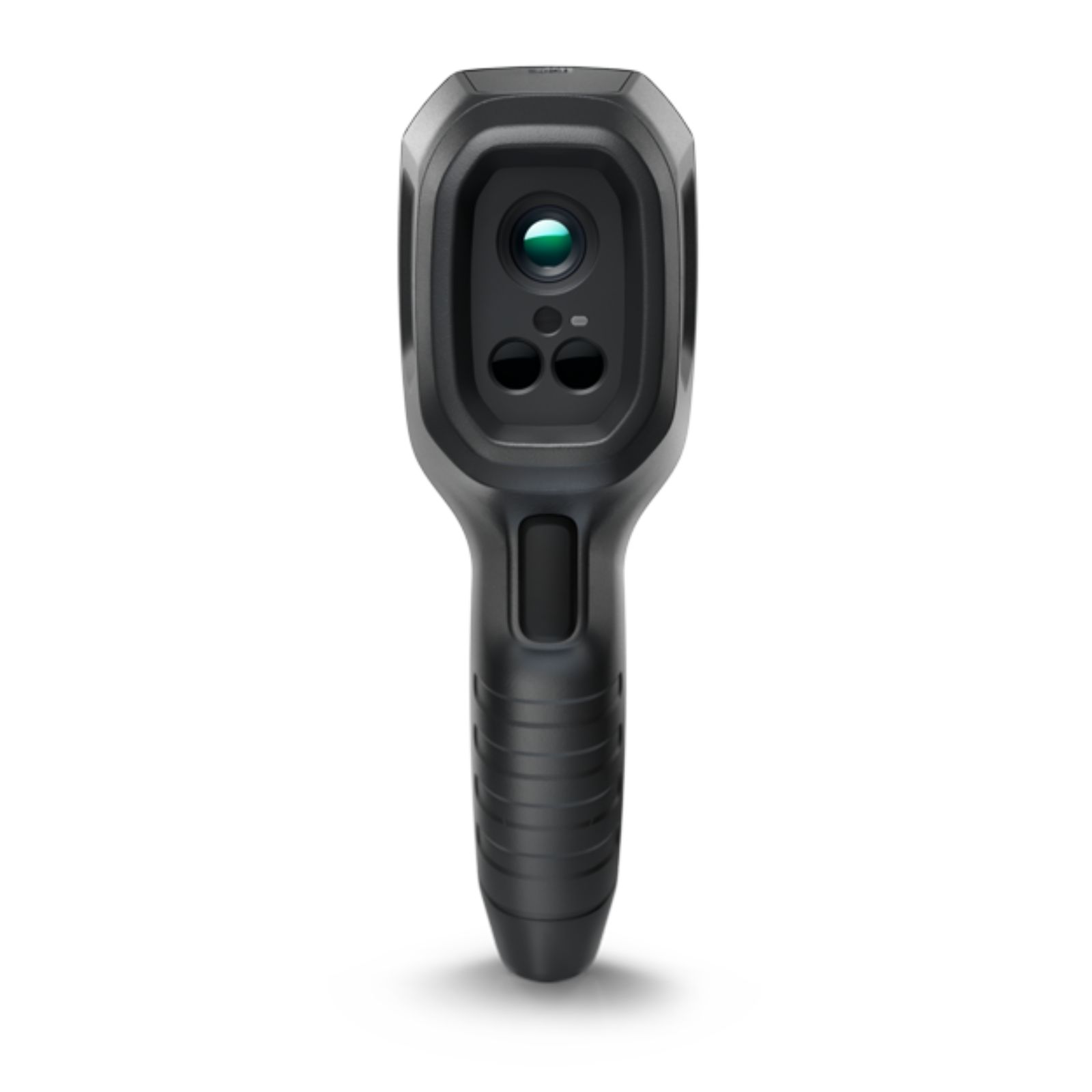

Les lentilles de la caméra, du capteur de température et du pointeur laser sont situées sur le côté opposé de l’écran afin d’éviter toute obstruction.
Cette caméra est particulièrement adaptée aux inspections électriques, mécaniques et automobiles, à la surveillance préventive des équipements, à l’évaluation de l’efficacité énergétique des bâtiments, ainsi qu’aux contrôles qualité en fabrication, notamment pour des applications à haute température.
En résumé, la caméra thermique TG268 FLIR est un outil précis, robuste et polyvalent, combinant technologie avancée et facilité d’utilisation pour des diagnostics rapides et fiables dans divers secteurs industriels.
L’appareil dispose d’un écran LCD couleur de 2,4 pouces, d’un pointeur laser Bullseye de classe 1 pour une visée précise, et d’une lampe torche LED haute intensité. Sa plage de mesure de température sans contact s’étend de -25 °C à 400 °C avec une précision variable selon la plage : ±3,0 °C pour -25 °C à 0 °C, ±2,5 °C ou ±2,5 % de 0 °C à 50 °C, ±2,0 °C ou ±2 % de 50 °C à 100 °C, et ±2,5 °C ou ±2,5 % de 100 °C à 400 °C. Elle intègre également un thermocouple de type K pour des mesures par contact entre -30 °C et 390 °C avec une précision de ±1 % ou 3 °C.
La caméra offre un champ de vision de 44° × 57°, un rapport de taille du point de 24:1, une distance minimale de mise au point de 0,5 m, et une distance minimale de mesure de 0,26 m. Elle est équipée d’une mémoire interne eMMC de 8 Go pour stocker images, vidéos et journaux de données, avec un format d’image JPEG intégrant la température ponctuelle. La connectivité USB 2.0 Type-C et Bluetooth, activée avec l’application FLIR METERLiNK®, facilite le partage et l’analyse des données.
Robuste, la TG268 est conforme à la norme IP54, résistante à la poussière et aux éclaboussures, et supporte des chutes jusqu’à 2 mètres. Son alimentation est assurée par une batterie Li-ion rechargeable de 3,7 V offrant jusqu’à 5 heures d’autonomie en fonctionnement continu, réduite à 4,5 heures avec le laser activé, et se recharge via USB Type-C avec une fonction d’arrêt automatique pour optimiser la durée de vie.
Parmi ses fonctionnalités avancées, la caméra propose des outils de surveillance d’état avec enregistrement automatique à intervalles programmables, des modes d’enregistrement vidéo et en laps de temps, ainsi qu’une correction de l’émissivité réglable sur 4 niveaux prédéfinis ou personnalisée de 0,1 à 0,99.
Ergonomique, elle offre une prise en main confortable adaptée aux droitiers et gauchers, avec un accès facile aux commandes et un positionnement optimal des lentilles pour éviter toute obstruction.
La TG268 est particulièrement adaptée aux inspections électriques, mécaniques et automobiles, à la surveillance préventive des équipements, à l’évaluation de l’efficacité énergétique des bâtiments, ainsi qu’aux contrôles qualité en fabrication, notamment pour des applications à haute température et à distance sécurisée.
Elle bénéficie de certifications CE, CB, RCM, IEC60825-1, FDA, UL, CEC et NRCan, et peut être montée sur trépied grâce à un pas 1/4 po -20 situé au bas de la poignée. Sa plage de température de fonctionnement est de -10 °C à 45 °C, avec une plage de stockage de -30 °C à 55 °C.
- marque : Flir
- référence fournisseur : 70821
- résolution infrarouge : 160 × 120
- super résolution : 320 × 240
- technologie msx : oui
- sensibilité thermique/netd : <50 mK ou <0,05 °C
- champ de vision (h × v) : 44° × 57°
- distance : rapport de taille du point : 24:1
- palettes de couleurs : fer, arc-en-ciel, blanc chaud, noir chaud, arctique, lave
- affichage : écran lcd couleur 2,4", 320 × 240 pixels
- plage spectrale : 7,5 à 14 μm
- plage de température de l’objet : -25 °c à 400 °c
- précision à température ambiante (15 °c à 35 °c) : -25 °c à 0 °c (±3,0 °c), 0 °c à 50 °c (±2,5 °c ou ±2,5 %), 50 °c à 100 °c (±2,0 °c ou ±2,0 %), 100 °c à 400 °c (±2,5 °c ou ±2,5 %)
- point central : oui
- spotmètre : mesure la température au centre de l’image, indiquée par un pointeur laser
- distance minimale de mise au point : 0,5 m
- distance de mesure minimale : 0,26 m
- enregistrement vidéo : oui
- correction de l’émissivité : 4 niveaux prédéfinis avec réglage personnalisé de 0,1 à 0,99
- mesure par contact : type k
- plage de type k : -30 °c à 390 °c
- précision de type k : ±1 % ou 3 °c
- durée de fonctionnement de la batterie : 5 heures de balayage continu, 4,5 heures avec laser activé
- type de batterie : batterie li-ion rechargeable
- tension de la batterie : 3,7 v
- système de charge de la batterie : usb type-c
- temps de démarrage : < 10 s
- lampe torche : lampe de poche led lumineuse
- pointeur laser : laser bullseye de classe 1
- support de stockage : eMMC 8 Go
- format de stockage des images : jpeg avec température ponctuelle
- interfaces : usb 2.0, bluetooth
- bluetooth : oui
- meterlink activé : oui
- certifications : ce, cb, rcm, iec60825-1, fda, ul, cec, nrcan
- test de chute : 2 m
- indice ip : ip54
- plage de température de fonctionnement : -10 °c à 45 °c
- plage de température de stockage : -30 °c à 55 °c
- montage sur trépied : 1/4 po -20 au bas de la poignée
L’appareil intègre un pointeur laser activable pour viser précisément la zone de mesure et une lampe torche LED pour éclairer les environnements sombres. Les paramètres tels que la correction de l’émissivité, l’activation du thermocouple (modèle TG268), les modes d’image, la luminosité de l’écran, la langue et les unités de température peuvent être réglés via un menu accessible par un bouton dédié, avec navigation par touches fléchées.
La caméra peut enregistrer automatiquement des relevés de température à intervalles programmés, capturer des images en mode laps de temps, et enregistrer des vidéos. Les données sont stockées sur une mémoire interne de 8 Go et peuvent être transférées via USB-C ou Bluetooth avec l’application FLIR METERLiNK.
La batterie rechargeable se recharge en connectant la caméra à une source USB 5 V/1 A via le port USB-C, la charge complète pouvant durer jusqu’à quatre heures. La caméra est destinée à être utilisée dans des environnements dont la température est comprise entre -10 °C et 45 °C.
Elle s’utilise principalement pour inspecter des équipements électriques, mécaniques et automobiles, surveiller l’état des équipements pour détecter des signes de dégradation, évaluer l’efficacité énergétique des bâtiments, et réaliser des contrôles qualité en fabrication, notamment pour des applications à haute température et à distance sécurisée.
En cas de fonctionnement non conforme, il est possible d’explorer le menu pour vérifier les réglages ou de recharger la batterie si nécessaire. Le déclencheur permet de quitter le menu. Le laser doit être utilisé avec précaution, en évitant de diriger le faisceau vers les yeux.
Le résultat attendu est l’obtention rapide et précise de mesures de température sans contact, accompagnées d’images thermiques détaillées permettant de localiser les sources de chaleur et détecter les anomalies dans divers contextes industriels.
METRICA SPA
VIA GRANDI 18SAN DONATO MILANESE
20097 - MILANO
ITALIE
info@metrica.it
Questions produits
À quelle plage de température la caméra thermique TG268 FLIR peut-elle mesurer ?
La caméra TG268 permet de mesurer des températures sans contact de -25 °C à 400 °C avec une précision variable selon la plage. Elle intègre également un thermocouple de type K pour des mesures par contact entre -30 °C et 390 °C.
Comment la caméra TG268 améliore-t-elle la précision de l’analyse thermique ?
La TG268 utilise la technologie MSX® brevetée par FLIR qui superpose des détails visuels issus de la caméra numérique haute résolution sur l’image thermique. Cette fonction améliore la précision de la localisation et de l’analyse des sources de chaleur.
Quels sont les principaux modes d’imagerie disponibles sur la TG268 ?
La caméra propose deux modes d’imagerie thermique : le mode MSX combinant image thermique et détails visuels, et le mode IR uniquement. Ces modes sont sélectionnables via le menu de réglage d’image.
Quels sont les critères à vérifier pour une bonne prise en main et utilisation sur chantier ?
La TG268 est conçue pour une utilisation ergonomique à une main, avec un écran couleur LCD 2,4" positionné au-dessus des commandes pour une lecture aisée. Elle est robuste, conforme à la norme IP54 et résistante aux chutes jusqu’à 2 mètres, ce qui la rend adaptée aux environnements professionnels exigeants.
Comment se fait l’alimentation et combien de temps dure la batterie ?
La caméra est alimentée par une batterie Li-ion rechargeable via USB Type-C, offrant jusqu’à 5 heures d’autonomie en fonctionnement continu, réduite à 4,5 heures si le laser est activé. La fonction d’arrêt automatique est réglable pour optimiser la durée de vie de la batterie.
Quels outils de surveillance et d’enregistrement sont intégrés à la TG268 ?
La TG268 intègre des outils avancés de surveillance d’état permettant l’enregistrement automatique d’images, de vidéos et de journaux de données à intervalles programmables. Elle propose aussi des modes d’enregistrement vidéo et en laps de temps pour un suivi précis des équipements.
