Carotteuse CDM 204 2200W NORTON 70184631870
Découvrez Carotteuse CDM 204 2200W NORTON 70184631870 disponible à l'achat
- Moteur puissant de 2200 W pour carottage intensif
- Convient au carottage à sec ou humide jusqu’à 202 mm
- Protection électronique contre les surcharges
- Boîte de vitesses lubrifiée à vie sans entretien
- Indicateur LED pour maintenance et surcharge
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !
Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.
-
Paiement sécurisé -
Des experts techniques -
Retour facile sous 14 jours*
Caractéristiques techniques
- moteur de carottage portatif de 2200 W avec un col de montage standard de 60 mm pour un carottage intensif manuel ou sur pied pouvant atteindre jusqu'à 202 mm de diamètre
- connecteur combiné d'entrée d'eau et d'extraction de poussière pour permettre le carottage à sec et dans l'eau
- boîte de vitesses lubrifiée par bain d'huile pour une lubrification à vie sans entretien
- livré dans une valise pour un transport facile et sûr
- indicateur de maintenance à LED pour éviter toute mauvaise utilisation
- boîte à 3 vitesses avec broche combinée pour une large gamme de diamètres de trépans en 1"¼ et ½"
- commutateur de démarrage progressif pour une charge et une vitesse de rotation progressives
- protection électronique contre les surcharges et embrayage mécanique pour protéger le moteur contre la surchauffe et assurer la sécurité de l'utilisateur
- indicateur de surcharge à LED pour ajuster la pression pendant le carottage
Description

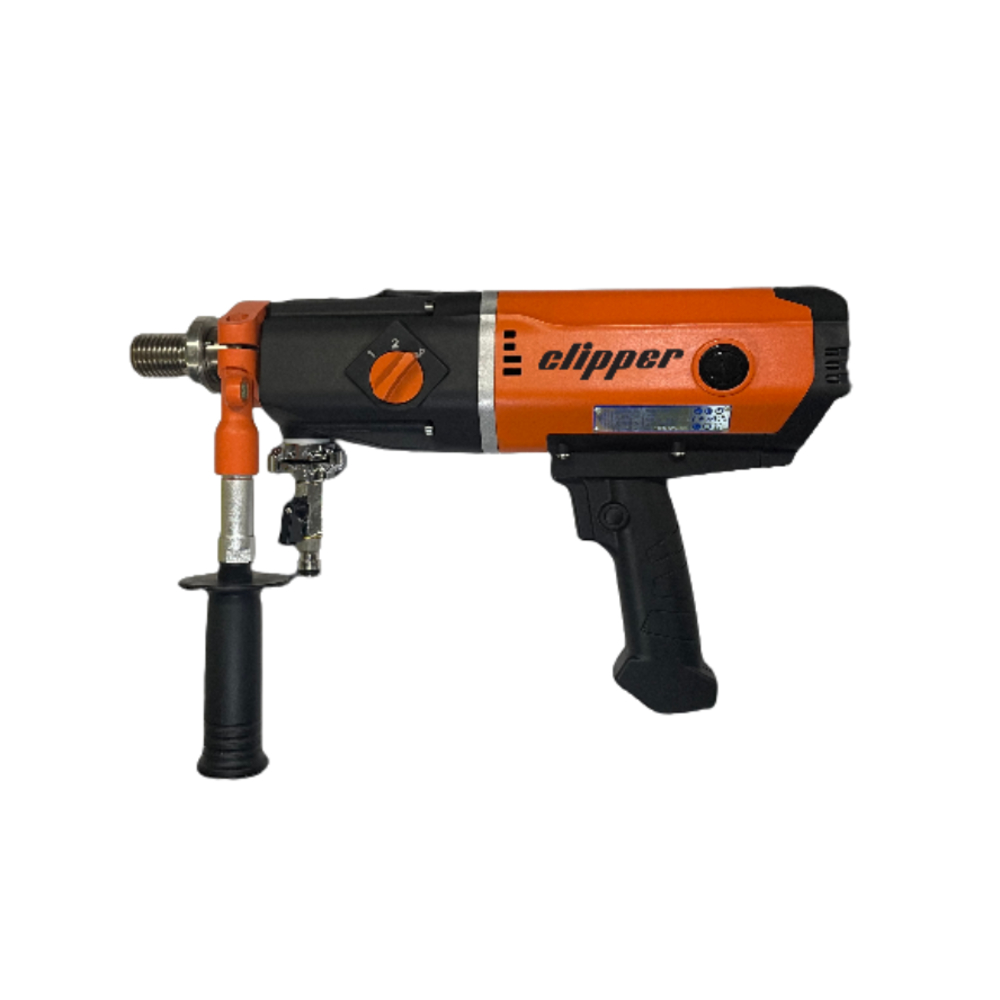

Le moteur de carottage portatif Norton Clipper CDM 204 est une machine puissante et fiable de 2200 W conçue pour des travaux intensifs de carottage.
Il permet le carottage à sec ou humide avec un diamètre pouvant atteindre jusqu’à 202 mm.
Sa conception ergonomique inclut une poignée pistolet et une poignée latérale ajustable pour un meilleur confort et une bonne prise en main.
La machine est équipée d’un anneau de serrage de 60 mm pour le montage des forets de 1"¼ et ½".
Le CDM 204 dispose d’une boîte de vitesses à 3 rapports lubrifiée par bain d’huile, assurant une lubrification à vie sans entretien.
La vitesse de rotation est variable selon la vitesse sélectionnée : 650, 1300 ou 2600 tours par minute, adaptée à des diamètres de forage respectivement de 82-202 mm, 42-81 mm et 15-41 mm.
La machine intègre plusieurs protections :
- Une protection électronique et thermique contre les surcharges, signalée par un témoin LED rouge clignotant, qui coupe automatiquement le moteur en cas de surcharge prolongée.
- Un embrayage mécanique de sécurité qui déconnecte l’arbre moteur en cas de blocage soudain de la couronne diamantée.
Le démarrage est progressif (« soft-start ») pour éviter les à-coups et limiter la vitesse de rotation initiale.
Un indicateur LED informe de la maintenance à effectuer et de la surcharge éventuelle afin d’ajuster la pression de carottage.
Le CDM 204 est équipé d’un connecteur combiné pour l’entrée d’eau et l’extraction de poussière, permettant le carottage humide avec refroidissement par eau (pression maximale 3 bars) ou le carottage à sec avec aspiration des poussières.
L’utilisation d’un système d’aspiration est recommandée pour le carottage à sec afin de protéger la santé de l’utilisateur et d’optimiser la durée de vie des couronnes diamantées.
La machine est livrée dans une valise plastique robuste facilitant le transport et le stockage.
Elle pèse 7,5 kg et peut être utilisée manuellement ou montée sur une colonne de carottage.
Pour la sécurité électrique, le câble est équipé d’un interrupteur différentiel (PRCD) qui protège contre les risques d’électrocution.
Ce dispositif doit être testé avant chaque utilisation et ne doit jamais être utilisé en contact avec l’eau.
Les matériaux adaptés au carottage avec ce moteur incluent le béton, la brique, le bloc et la pierre.
Il est conseillé d’utiliser des couronnes diamantées adaptées avec un axe de centrage pour faciliter le perçage.
Les vibrations mesurées sont inférieures à 2,5 m/s², et le niveau sonore est de 94 dB(A) en pression acoustique et 105 dB(A) en puissance sonore.
Le port d’une protection auditive est recommandé.
Le moteur est conforme aux normes européennes EN 60745-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 62841-1, EN 62841-2-1 ainsi qu’aux directives 2011/65/EU, 2014/30/EU, 2006/42/EG et 2014/130/EU.
Enfin, le CDM 204 bénéficie d’une conception robuste avec un boîtier en aluminium assurant un bon refroidissement et un accès facile aux balais moteur pour un entretien simplifié.
La machine offre ainsi une grande durabilité et une sécurité optimale pour l’utilisateur lors des opérations de carottage intensif.
Guide d'utilisation
Pour le carottage manuel, la couronne ne doit jamais être appliquée perpendiculairement au matériau dès le départ, afin d’éviter le vrillage : il faut commencer le forage avec un angle d’environ 30° sur les premiers centimètres, puis ramener progressivement la couronne à la position verticale. L’utilisation d’un axe de centrage est conseillée pour faciliter le positionnement.
La machine se met en marche via un interrupteur qui peut fonctionner en mode momentané (pression maintenue) ou en mode verrouillé (verrouillage du bouton), ce dernier étant réservé à l’usage avec colonne de carottage.
La carotteuse est équipée d’un système PRCD qui doit être activé avant utilisation pour protéger l’utilisateur contre les risques électriques. Ce système doit être testé régulièrement et ne doit jamais être utilisé en contact avec l’eau.
En cas de surcharge, la machine dispose d’une protection électronique, thermique et mécanique qui arrête le moteur ou déconnecte l’arbre de la machine. Après une coupure pour surcharge, il faut rallumer la machine dès que possible pour permettre au moteur de refroidir, puis laisser la couronne tourner au moins une minute.
Pour le carottage à l’eau, la machine doit être raccordée à une alimentation en eau propre avec une pression maximale de 3 bars, afin de refroidir la couronne et évacuer les boues. En cas de fuite, la machine doit être contrôlée immédiatement.
Pour le carottage à sec, seules des couronnes adaptées doivent être utilisées, et un système d’aspiration de poussière doit être mis en place pour limiter la dispersion de poussières nocives. Le matériau à carotter doit être sec pour éviter l’engorgement de ce système.
La poignée latérale peut être ajustée ou retirée pour permettre le montage sur un bâti de carottage.
Enfin, il est conseillé de vérifier régulièrement que la couronne est bien fixée, que les vis de la machine sont serrées, et que la couronne tourne librement avant de démarrer. En cas de blocage soudain de la couronne, il faut immédiatement arrêter la machine et retirer la couronne du trou.
FAQ : Questions / Réponses :
Quelles sont les caractéristiques techniques principales de la Carotteuse CDM 204 ?
La carotteuse CDM 204 est équipée d’un moteur puissant de 2200 W, avec une boîte à 3 vitesses permettant de percer des trous jusqu’à 202 mm de diamètre. Elle dispose d’un col de montage standard de 60 mm et d’un raccord combiné pour l’entrée d’eau et l’extraction de poussière, adaptée au carottage à sec ou humide.
Comment fonctionne le système de protection contre les surcharges ?
La machine intègre une protection mécanique, électronique et thermique contre les surcharges. En cas de surcharge électronique, une LED clignote puis le moteur s’arrête. Après arrêt, il faut rallumer la machine rapidement pour permettre au moteur de refroidir, puis laisser la couronne tourner au moins une minute. En cas de blocage soudain de la couronne, l’embrayage mécanique déconnecte l’arbre moteur pour protéger l’utilisateur.
Quels sont les prérequis de sécurité électrique pour l’utilisation de cette carotteuse ?
La carotteuse doit être utilisée avec un dispositif différentiel à haute sensibilité (PRCD) ≤ 10 mA, intégré au câble électrique. Ce PRCD protège contre les risques d’électrocution et doit être testé avant chaque utilisation. Il ne doit jamais être en contact avec l’eau et son fonctionnement est indispensable.
Comment s’adapte la carotteuse aux différents types de carottage (à sec ou à l’eau) ?
Pour le carottage à l’eau, la machine se connecte à une alimentation en eau propre avec une pression maximale de 3 bars via un raccord Gardena. Pour le carottage à sec, seules des couronnes adaptées doivent être utilisées, avec un système d’aspiration des poussières pour limiter la dispersion et protéger la santé. Le matériau doit être sec pour éviter l’engorgement du système d’aspiration.
Quels sont les conseils pratiques pour la mise en œuvre manuelle de la carotteuse ?
Lors du carottage manuel, il est conseillé de commencer le forage avec un angle d’environ 30° pour éviter le vrillage de la couronne, puis de ramener progressivement la couronne en position verticale. L’utilisation d’un axe de centrage est recommandée pour faciliter le positionnement. La poignée latérale est ajustable ou amovible pour permettre le montage sur un bâti de carottage.
