Moteur de forage DM 400 HUSQVARNA - 967 91 03-01
Référence : HUS_967910301
Découvrez Moteur de forage DM 400 HUSQVARNA - 967 91 03-01 disponible à l'achat
Les points clés
- Raccord d'eau UNC' G 1/4' et pression de 3 bar.
- Carotteuse électrique robuste pour carottage intensif.
- Connectivité intégrée pour analyse et suivi des données.
- Poignée ergonomique et carter en aluminium pour durabilité.
-42%
2 019,18 € TTC 1 682,65 € HT 3 506,78 € TTC
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Mode d’emploi
2 documents
Voir plus de documents
Ces produits devraient vous intéresser
En stock
Livraison gratuite
171,42 €
142,85 € COURONNE DIAMANT Ø102/450 MM - 1'1/4 - BETON DIAM INDUSTRIE - S4102N1/4
Voir le produit
261,43 €
217,86 € COURONNE DIAMANT Ø122/450 MM - 1'1/4 - BETON DIAM INDUSTRIE - S4122N1/4
Voir le produit

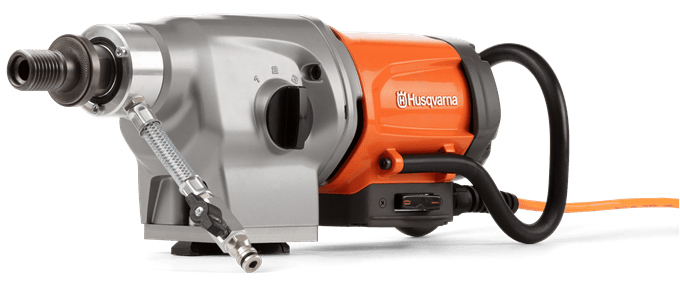

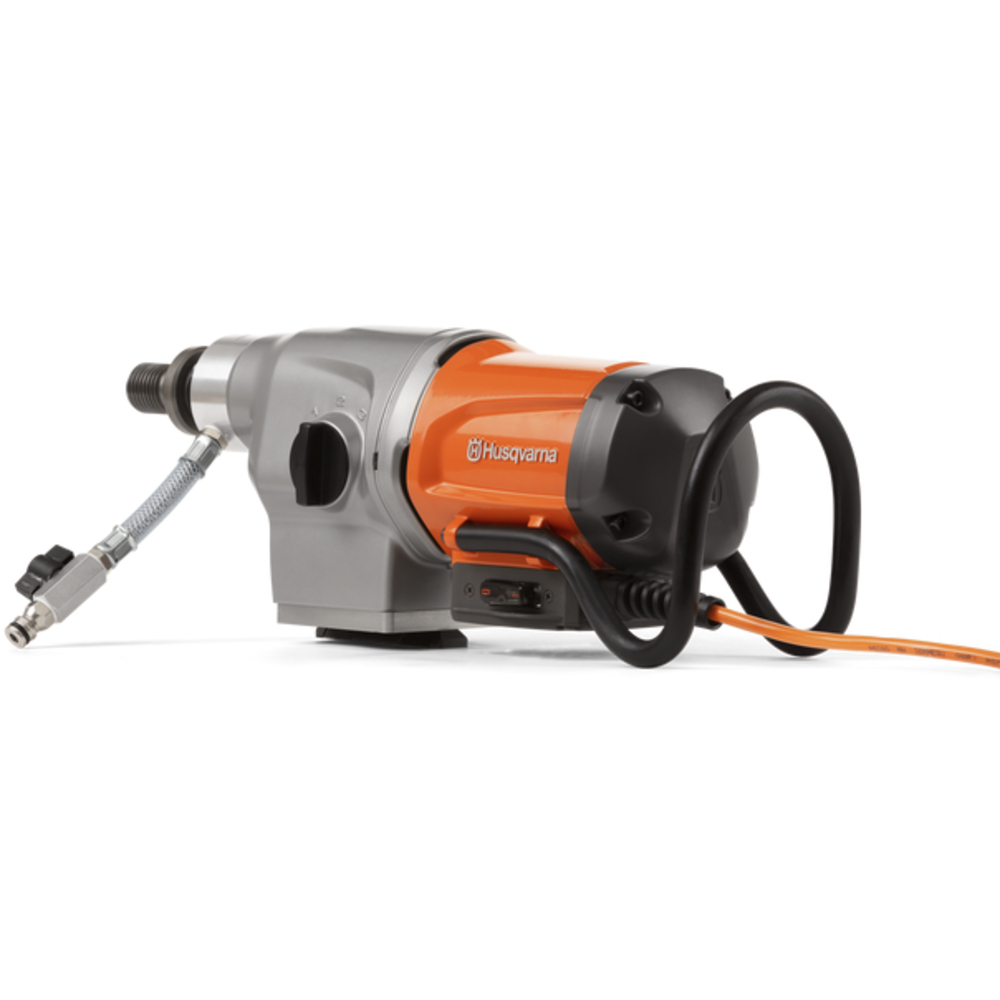

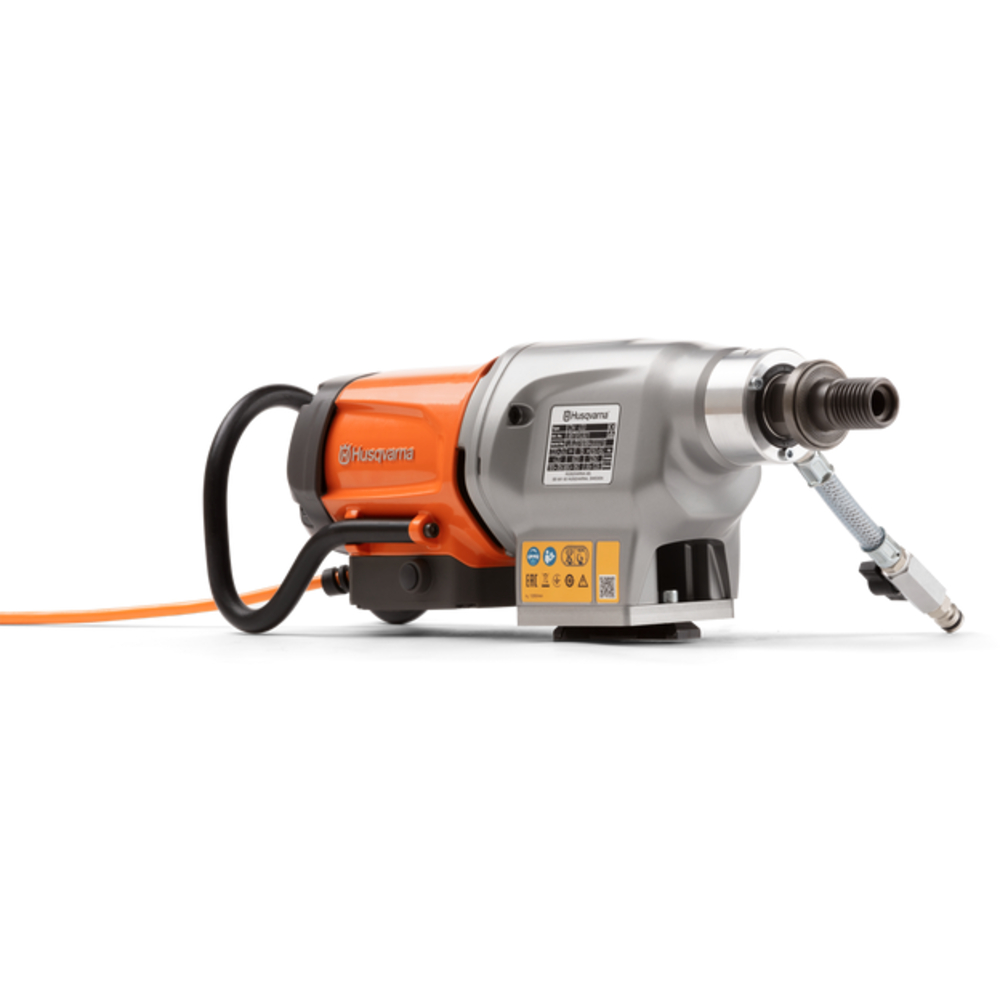

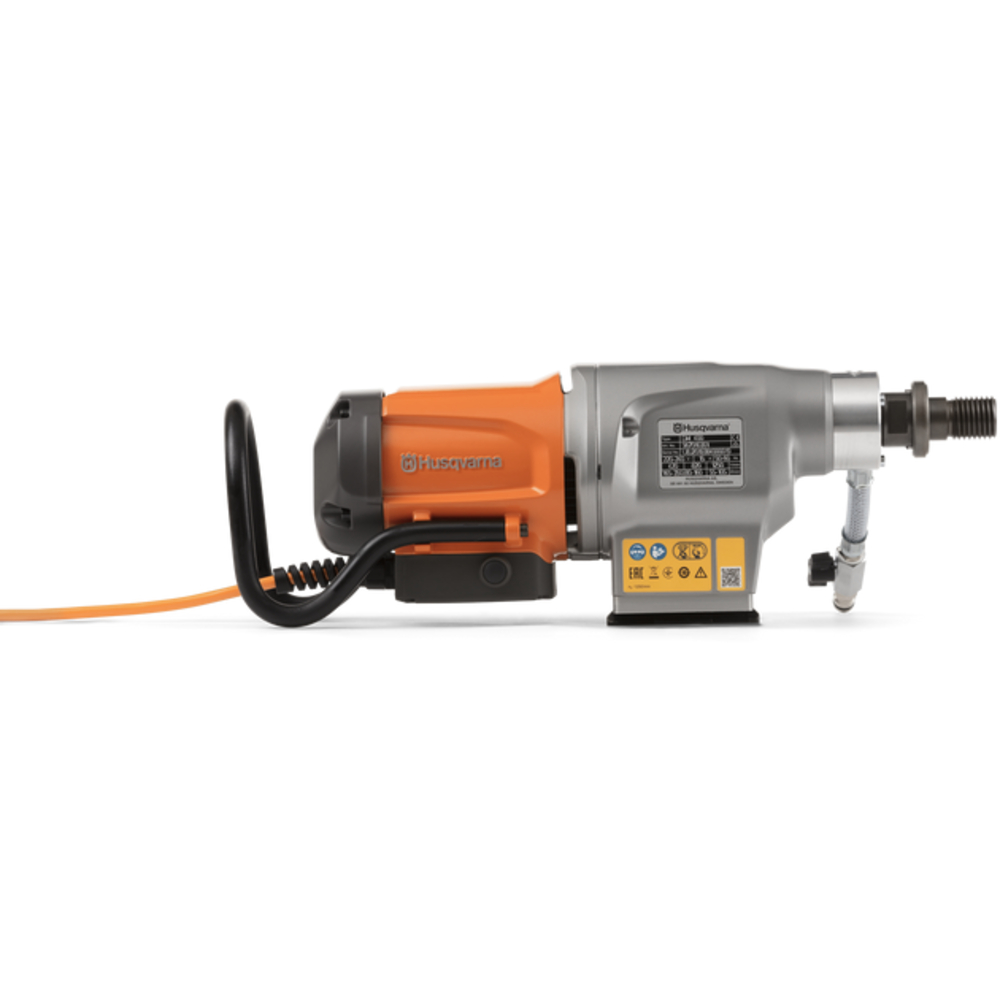

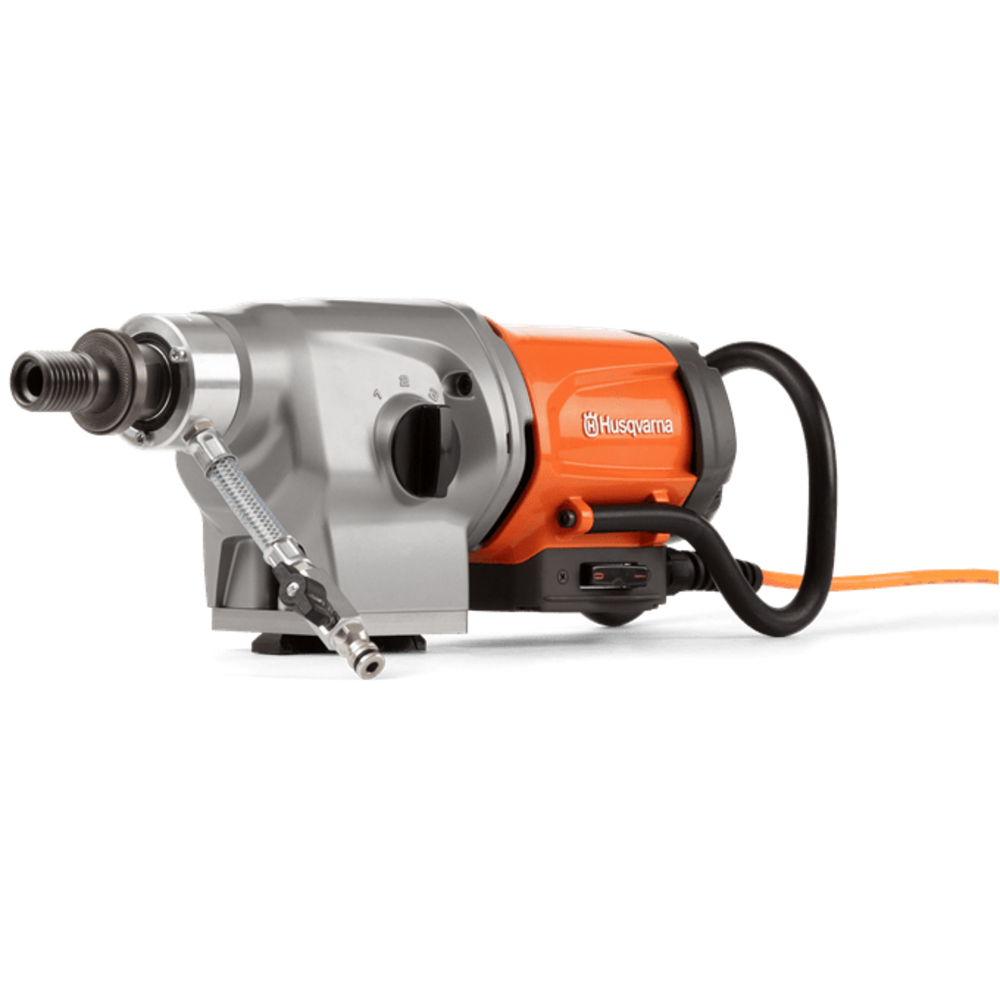

La carotteuse électrique DM 400 HUSQVARNA offre puissance et robustesse pour des travaux de carottage intensifs.
La DM 400 est conçue pour réaliser des perçages de diamètres compris entre 55 mm et 350 mm, adaptée à divers types de forage, y compris l’évacuation d'eau et le forage en angle. Sa conception ergonomique avec une poignée de transport facilite son utilisation et son transport. Pour un fonctionnement optimal, un affichage à LED indique la charge de la machine, tandis que la fonction Elgard™ prévient toute surcharge en ajustant le régime.
Elle est dotée d’un carter moteur en aluminium pour résister à des conditions difficiles, une boîte de vitesses à trois rapports, et des vitesses de rotation allant jusqu'à 1 250 tr/min. Avec une puissance d'entrée de 3,2 kW et un poids de 14 kg, la DM 400 assure une productivité élevée. La connectivité intégrée améliore le suivi de l'état de la machine et permet une connexion rapide à un bâti de forage. Ses dimensions sont maximales de 546 mm de longueur, 138 mm de largeur et 185 mm de hauteur. Niveau de puissance sonore garanti : 112 dB(A).
Puissance d'entrée : 3,2 kW
Fréquence : 50-60 Hz
"Tension" : 220-240 V
"Phases" : 1 ph
Source d’alimentation : Câblée
Diamètre foret, avec bâti, max : 350mm
"Diamètre mini. foret" : 55mm
Liquide refroidissement : À l'eau
"Vitesses" : 3
Spindle speed unloaded gear 1 : 420 tr/min
Spindle speed unloaded gear 2 : 820 tr/min
Spindle speed unloaded gear 3 : 1 250 tr/min
"Raccord d’eau UNC" : G 1 / 4"
Pression eau, position II Water pressure II : 3 bar
"Filetage axe, ext." : 1 1/4" 7 UNC
Longueur maxi : 546mm
Largeur maxi : 138mm
Hauteur maxi : 185mm
Poids : 14 kg
Packaging length : 625mm
Packaging width : 255mm
Packaging height : 300mm
Article gross weight : 16 600 g
"Niveau de puissance sonore garanti (Lwa)" : 112 dB(A)
Niveau de puissance sonore mesuré : 110 dB(A)
"Niveau de pression sonore au niveau des oreilles de l'utilisateur" : 92 dB(A)

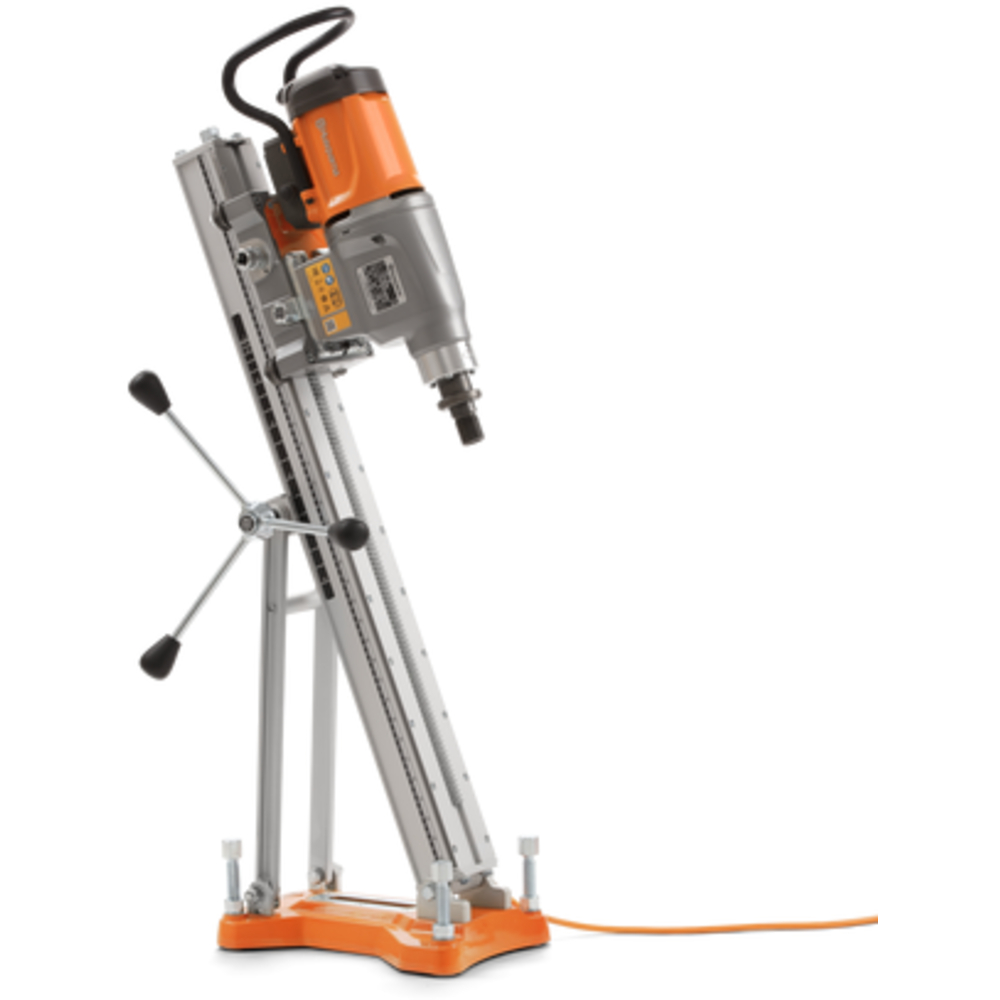

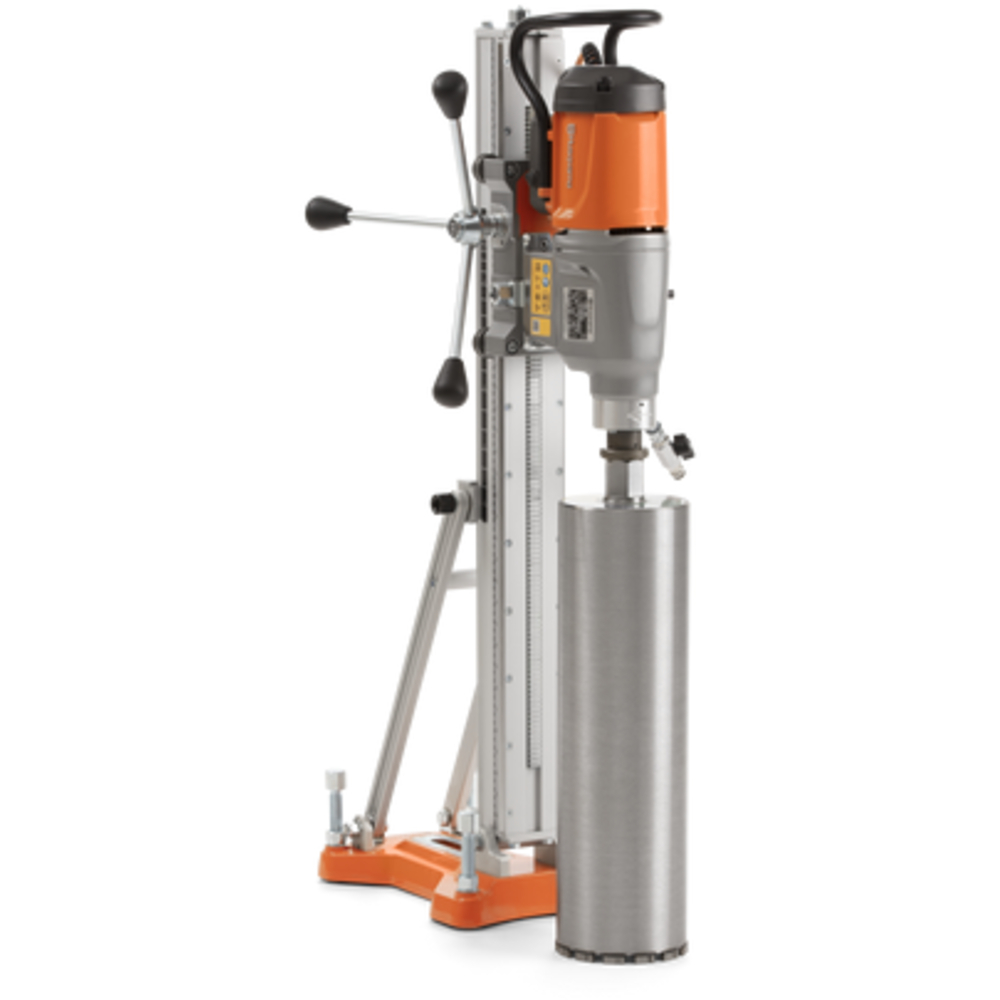

Le moteur de forage DM 400 Husqvarna s’utilise en étant fixé à un bâti de forage approuvé. Avant utilisation, il convient de vérifier que la tension nominale de la prise électrique correspond à celle du produit et que l’aire de travail est propre et bien éclairée. Le foret doit être correctement fixé sur le mandrin, et le bâti de forage solidement attaché, avec le système d’eau en bon état et raccordé.
Pour démarrer, il faut s’assurer que le PRCD est activé en appuyant sur le bouton RESET, puis sélectionner la vitesse de rotation adaptée au diamètre du foret en tournant la molette de sélection de vitesse tout en faisant tourner le mandrin. L’eau doit être mise en circulation pour évacuer les matériaux de forage et refroidir le foret.
Le moteur est mis en marche via l’interrupteur ON/OFF. Le foret doit tourner librement avant d’entrer en contact avec la surface à percer. La vitesse du moteur doit atteindre son maximum avant d’appliquer une pression sur le foret. La pression exercée doit être modérée, suffisante pour faire progresser le forage sans forcer, afin d’éviter la surcharge du moteur. En cas de présence d’armatures en acier, il est conseillé d’appliquer une pression initiale plus élevée et d’utiliser une vitesse inférieure.
Le système Smartstart™ peut être utilisé pour démarrer un trou en réduisant temporairement la vitesse du moteur. Une fois le trou amorcé, la vitesse revient automatiquement à la normale.
Pendant le forage, il faut s’assurer que l’eau évacue correctement les débris du trou. En cas de blocage du foret, il faut arrêter le moteur, enlever le blocage, puis redémarrer. Le moteur est arrêté en positionnant l’interrupteur sur « 0 » et en attendant l’arrêt complet de la rotation du foret.

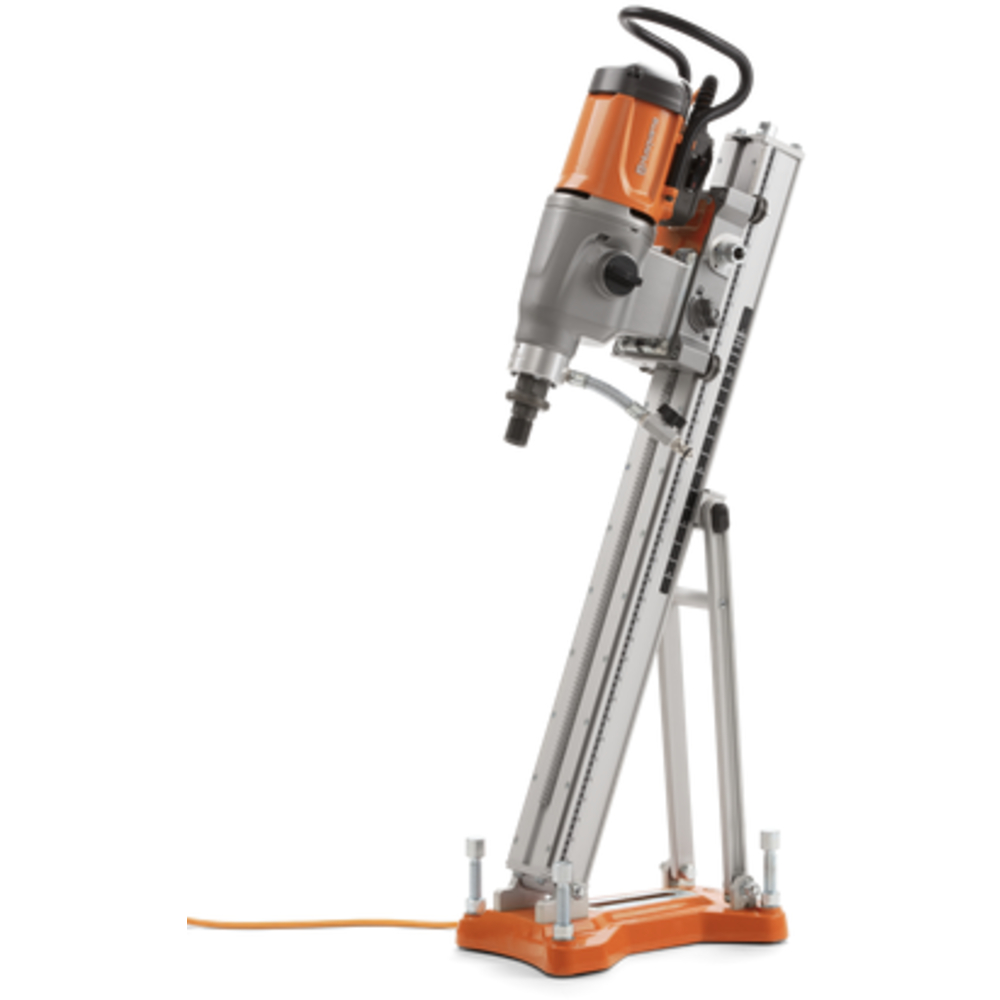

Le produit doit être utilisé avec un bâti de forage adapté, éventuellement équipé d’une plaque à vide pour assurer une fixation stable sur une surface plane et propre, avec un niveau de vide d’au moins -0,85 bar. Les vis de réglage de niveau doivent toucher la surface pour garantir la stabilité.
En cas de surcharge, la fonction Elgard™ réduit automatiquement la puissance du moteur pour éviter les dommages. Si la surcharge persiste, le moteur s’arrête et doit être réinitialisé.
L’utilisation est réservée au perçage de matériaux tels que le béton, la roche, l’asphalte et la maçonnerie. Le produit est destiné à des opérateurs expérimentés en milieu industriel.
Enfin, il est recommandé de porter un équipement de protection adapté lors de l’utilisation et de suivre les procédures de maintenance régulières pour garantir un fonctionnement optimal.
Pour démarrer, il faut s’assurer que le PRCD est activé en appuyant sur le bouton RESET, puis sélectionner la vitesse de rotation adaptée au diamètre du foret en tournant la molette de sélection de vitesse tout en faisant tourner le mandrin. L’eau doit être mise en circulation pour évacuer les matériaux de forage et refroidir le foret.
Le moteur est mis en marche via l’interrupteur ON/OFF. Le foret doit tourner librement avant d’entrer en contact avec la surface à percer. La vitesse du moteur doit atteindre son maximum avant d’appliquer une pression sur le foret. La pression exercée doit être modérée, suffisante pour faire progresser le forage sans forcer, afin d’éviter la surcharge du moteur. En cas de présence d’armatures en acier, il est conseillé d’appliquer une pression initiale plus élevée et d’utiliser une vitesse inférieure.
Le système Smartstart™ peut être utilisé pour démarrer un trou en réduisant temporairement la vitesse du moteur. Une fois le trou amorcé, la vitesse revient automatiquement à la normale.
Pendant le forage, il faut s’assurer que l’eau évacue correctement les débris du trou. En cas de blocage du foret, il faut arrêter le moteur, enlever le blocage, puis redémarrer. Le moteur est arrêté en positionnant l’interrupteur sur « 0 » et en attendant l’arrêt complet de la rotation du foret.
Le produit doit être utilisé avec un bâti de forage adapté, éventuellement équipé d’une plaque à vide pour assurer une fixation stable sur une surface plane et propre, avec un niveau de vide d’au moins -0,85 bar. Les vis de réglage de niveau doivent toucher la surface pour garantir la stabilité.
En cas de surcharge, la fonction Elgard™ réduit automatiquement la puissance du moteur pour éviter les dommages. Si la surcharge persiste, le moteur s’arrête et doit être réinitialisé.
L’utilisation est réservée au perçage de matériaux tels que le béton, la roche, l’asphalte et la maçonnerie. Le produit est destiné à des opérateurs expérimentés en milieu industriel.
Enfin, il est recommandé de porter un équipement de protection adapté lors de l’utilisation et de suivre les procédures de maintenance régulières pour garantir un fonctionnement optimal.
Votre produit HUSQVARNA est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur. Pour les robots de tontes, une checklist respective sera à suivre pour l'envoi en SAV de l'article. Elle vous sera fournie en retour de mail à votre demande.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quels sont les critères essentiels à vérifier pour choisir un moteur de forage électrique comme le DM 400 Husqvarna ?
Il est important de vérifier la plage de diamètres de forage compatibles, ici de 55 à 350 mm, ainsi que la puissance d’entrée de 3,2 kW qui garantit une capacité de forage intensif. La présence d’un système de refroidissement à l’eau avec raccord d’eau standard G 1/4" et une pression maximale de 3 bar est aussi un critère clé pour la durabilité et la performance. La robustesse du carter en aluminium et la connectivité intégrée pour le suivi de l’état de la machine sont également des éléments différenciants.
Comment la fonction Elgard™ améliore-t-elle la sécurité d’utilisation du moteur DM 400 ?
La fonction Elgard™ protège le moteur contre la surcharge en ajustant automatiquement la puissance délivrée. En cas de surcharge persistante, elle provoque l’arrêt du moteur pour éviter tout dommage. Cette protection permet de préserver la durabilité du moteur et d’assurer une utilisation sécurisée sur chantier.
Quelles sont les conditions d’utilisation spécifiques liées à la fixation du moteur de forage ?
Le DM 400 doit impérativement être fixé sur un bâti de forage adapté, qui peut être équipé d’une plaque à vide assurant une fixation stable sur une surface plane et propre. Le niveau de vide minimum recommandé est de -0,85 bar, et les vis de réglage doivent toucher la surface pour garantir la stabilité et éviter tout risque de décollement pendant le forage.
Quels sont les éléments techniques à prendre en compte pour la mise en œuvre du DM 400 ?
La sélection de la vitesse de rotation adaptée au diamètre du foret est essentielle, avec trois vitesses disponibles (420, 820 et 1250 tr/min). Le démarrage doit se faire avec la fonction Smartstart™ qui réduit temporairement la vitesse pour amorcer le trou. Il faut également s’assurer que l’eau circule correctement pour refroidir le foret et évacuer les débris. Enfin, la pression exercée sur le foret doit être modérée pour éviter la surcharge.
Dans quels contextes professionnels ce moteur de forage est-il le plus adapté ?
Le DM 400 Husqvarna est conçu pour des travaux industriels intensifs de carottage dans des matériaux tels que le béton, la roche, l’asphalte et la maçonnerie. Son usage est réservé à des opérateurs expérimentés, notamment dans des environnements exigeants où la robustesse, la puissance et la précision sont requises.

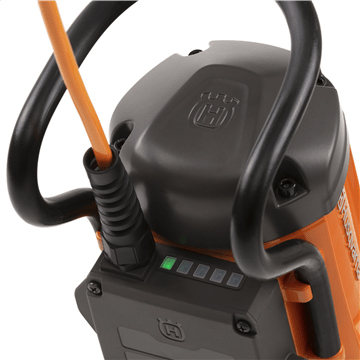

Comment interpréter les indications LED sur le moteur lors de son utilisation ?

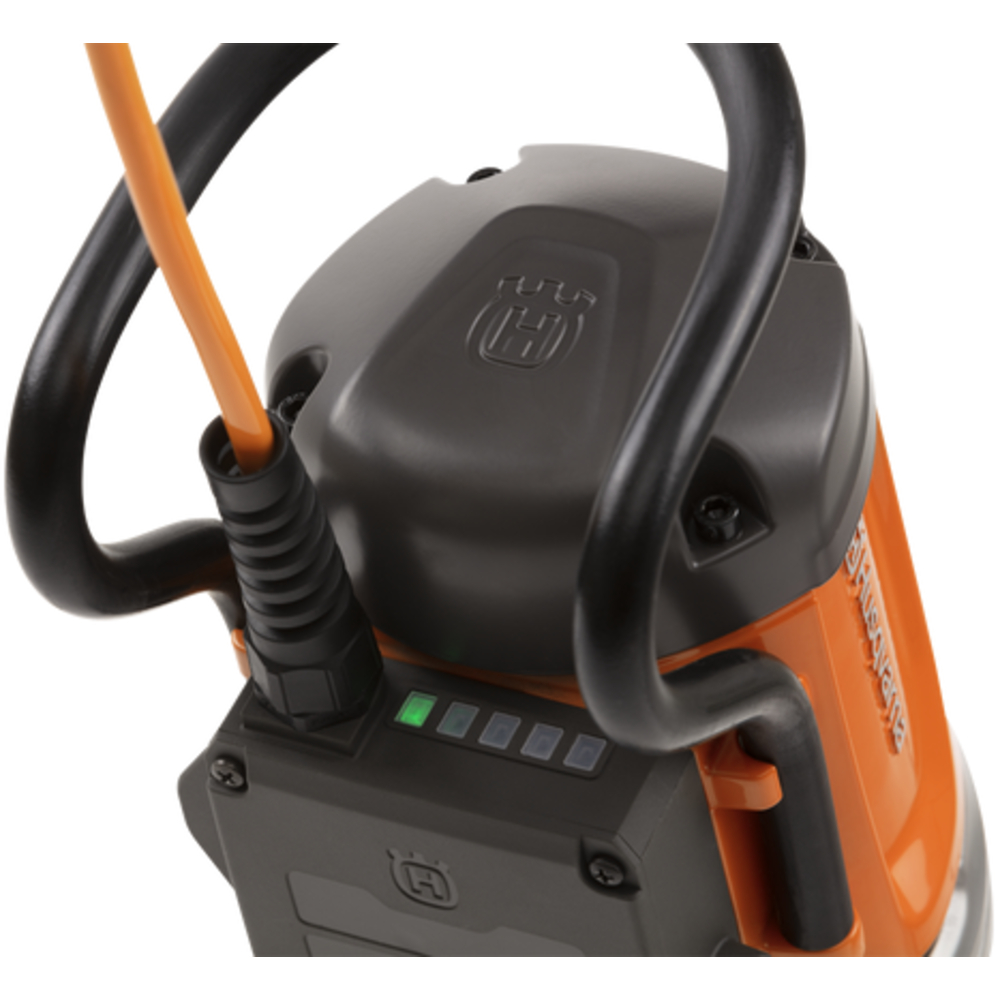

Les LED indiquent la charge du moteur : une LED verte signifie une charge faible, jusqu’à trois LED vertes et une jaune indiquent une charge élevée mais normale. Si une LED rouge s’allume ou si toutes les LED clignotent, cela signale une surcharge ou un déclenchement de la protection Elgard™, nécessitant de réduire la charge pour éviter l’arrêt du moteur.
