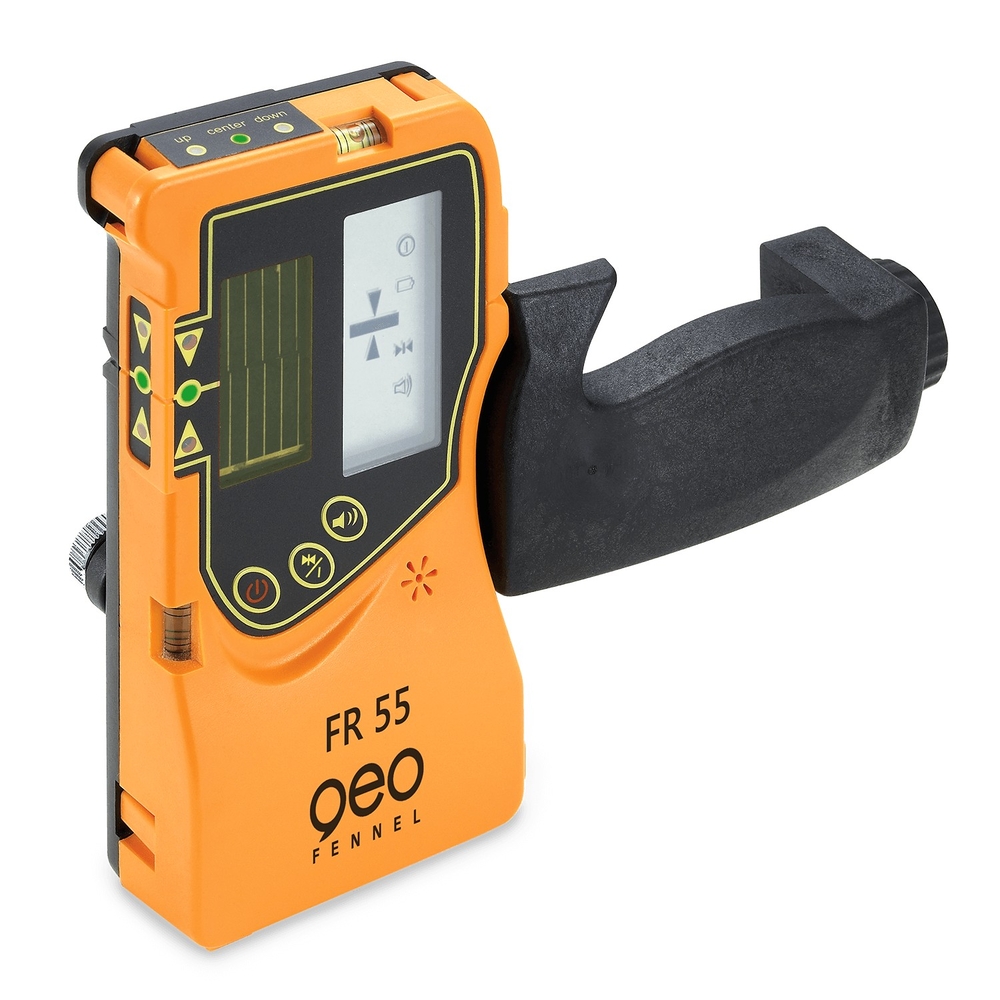

Cellule de réception FR 55 - GEO FENNEL - 500510
Référence : GEO_500510
Découvrez Cellule de réception FR 55 - GEO FENNEL - 500510 disponible à l'achat
Les points clés
- Accessoire pour lasers lignes diode rouge et vert
- Affichage à LED avec grand écran pour plus de précision
- Visibilité optimale avec trois LED illuminantes
- Support de fixation pour une installation facile
- Nivelles intégrées pour une précision accrue
174,00 € TTC 145,00 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Mode d’emploi
1 document
Voir plus de documents
Le FR 55 est un accessoire essentiel pour les professionnels du bâtiment, spécialement conçu pour les lasers lignes à diode rouge et vert. Grâce à son affichage à LED et son grand écran, cet appareil permet de visualiser avec précision la hauteur lors de vos travaux.
Il assure une visibilité optimale grâce à trois LED qui éclairent l’avant, le côté et le haut, vous garantissant une lecture claire sous tous les angles. Le support de fixation inclus facilite l’installation, et les fonctions de coupure du son et d’arrêt automatique ajoutent un confort d’utilisation appréciable. De plus, des nivelles intégrées permettent d’effectuer des vérifications supplémentaires pour assurer la précision de vos mesures.
Le FR 55 offre ainsi un outil fiable, précis et pratique, idéal pour optimiser vos projets de construction.
- Affichage de la hauteur par LED et sur écran
- Pour lasers lignes à diode rouge et vert
- Affichage de la hauteur avec triple LED à l’avant, sur le côté, en haut et sur un grand écran à l’avant
- Avec support de fixation
- Possibilité de couper le son
- Arrêt automatique
- Nivelles intégrées
- Possibilité de couper le son
Pour utiliser la cellule de réception FR 55, commencez par fixer la cellule sur une mire de nivellement ou un autre objet à l’aide du support de fixation fourni. Mettez ensuite l’appareil en marche en pressant le bouton d’allumage (le voyant lumineux s’allume en rouge). Activez la fonction impulsionnelle sur le laser ligne utilisé.
Pour détecter le faisceau laser, déplacez lentement la cellule de réception de haut en bas. Lors de la réception du faisceau, l’appareil émet un signal sonore différent selon la position : un bip rapide lorsque la cellule est déplacée vers le bas, un bip lent lorsqu’elle est déplacée vers le haut, et un son continu lorsque la hauteur de référence est atteinte.
Vous pouvez ajuster la sensibilité de la détection à l’aide du bouton prévu à cet effet. Le mode « sensibilité fine » s’utilise pour les travaux à courte portée et est signalé par une diode verte. Le mode « sensibilité normale » correspond aux travaux à plus longue portée et est signalé par une diode rouge.
L’appareil s’éteint automatiquement après environ 10 minutes sans utilisation pour préserver la durée de vie de la pile. Pour alimenter la cellule, ouvrez le compartiment à pile et insérez une pile 9 V en respectant la polarité indiquée, puis refermez le compartiment.
En cas de non-détection du faisceau laser, vérifiez que la cellule est bien déplacée lentement de haut en bas afin de capter correctement le signal.
Pour détecter le faisceau laser, déplacez lentement la cellule de réception de haut en bas. Lors de la réception du faisceau, l’appareil émet un signal sonore différent selon la position : un bip rapide lorsque la cellule est déplacée vers le bas, un bip lent lorsqu’elle est déplacée vers le haut, et un son continu lorsque la hauteur de référence est atteinte.
Vous pouvez ajuster la sensibilité de la détection à l’aide du bouton prévu à cet effet. Le mode « sensibilité fine » s’utilise pour les travaux à courte portée et est signalé par une diode verte. Le mode « sensibilité normale » correspond aux travaux à plus longue portée et est signalé par une diode rouge.
L’appareil s’éteint automatiquement après environ 10 minutes sans utilisation pour préserver la durée de vie de la pile. Pour alimenter la cellule, ouvrez le compartiment à pile et insérez une pile 9 V en respectant la polarité indiquée, puis refermez le compartiment.
En cas de non-détection du faisceau laser, vérifiez que la cellule est bien déplacée lentement de haut en bas afin de capter correctement le signal.
Questions produits
Quels sont les principaux éléments de la cellule de réception FR 55 et leurs fonctions ?
La cellule FR 55 dispose d’un grand écran à l’avant et de trois LED pour indiquer la réception du faisceau laser à l’avant, sur le côté et en haut. Elle intègre également des nivelles pour vérifier la planéité, un bouton marche/arrêt, un bouton de sélection de sensibilité (fin/normal), un indicateur d’état des piles et un haut-parleur avec possibilité de couper le son.
Comment fonctionne la détection du faisceau laser avec la cellule FR 55 ?
Pour détecter le faisceau laser, il faut déplacer lentement la cellule de réception de haut en bas. Un signal sonore indique la position : un bip rapide en descendant, un bip lent en montant, et un son continu lorsque la hauteur de référence est atteinte. La sensibilité de détection peut être ajustée entre un mode fin (portée courte, diode verte) et un mode normal (portée longue, diode rouge).
Quels sont les critères techniques à considérer pour l’alimentation et l’autonomie de la cellule FR 55 ?
La cellule est alimentée par une pile 9 V de type AA, insérée dans un compartiment dédié avec respect de la polarité. Elle offre une autonomie d’environ 100 heures et s’éteint automatiquement au bout de 10 minutes sans utilisation afin de préserver la pile.
Comment s’installe et se fixe la cellule de réception FR 55 sur un chantier ?
La cellule peut être fixée sur une mire de nivellement ou tout autre support grâce au support de fixation livré avec l’appareil. Elle comporte un filetage ¼” permettant de la fixer solidement avec la pince fournie.
Quelles sont les consignes de sécurité essentielles liées à l’utilisation de la cellule FR 55 ?
Il est impératif de suivre les instructions de la notice, de ne pas ouvrir le boîtier, de ne pas utiliser l’appareil en milieu explosif et de le tenir hors de portée des enfants. Le produit est conforme à la norme CE EN 61010-1:2001 + corrigés 1+2, garantissant une utilisation sécurisée selon ces standards.
Quels signaux visuels et sonores permettent de contrôler le bon fonctionnement de la cellule ?
La cellule affiche l’état de la pile, la sensibilité sélectionnée, et la position du faisceau laser via les LED et l’écran. Le son peut être activé ou désactivé selon les besoins, avec trois types de signaux sonores pour indiquer la direction du faisceau laser reçu.
