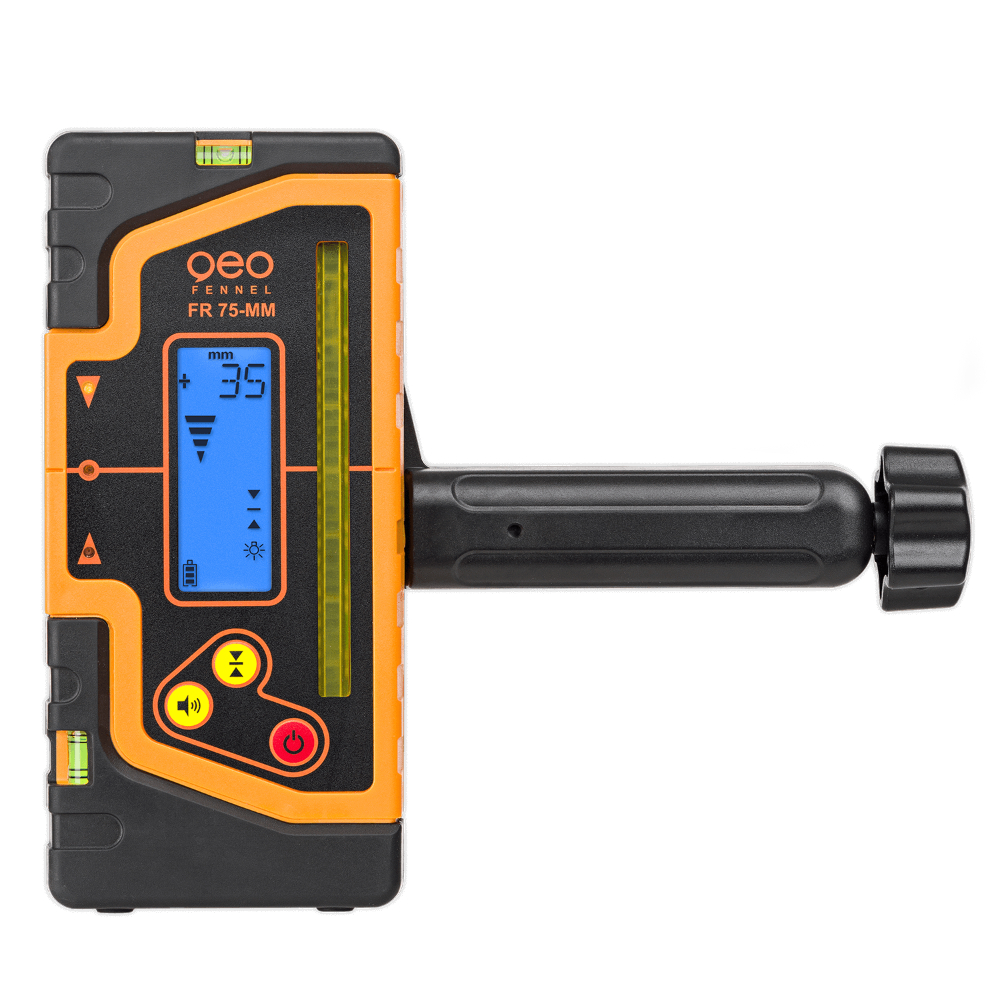

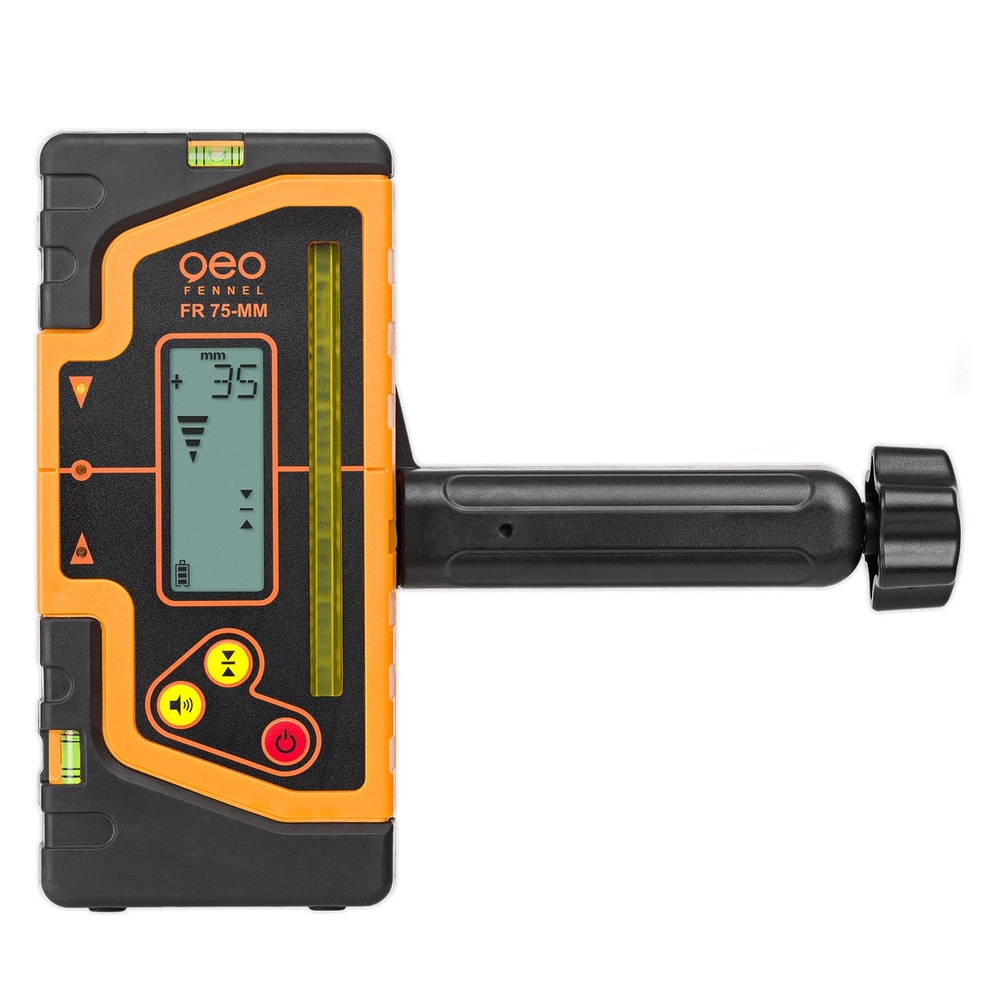

735,00 € Cellule de réception FR 75-MM pour lasers ligne - GEO FENNEL - 257200
Référence : GEO_257200
Découvrez Cellule de réception FR 75-MM pour lasers ligne - GEO FENNEL - 257200 disponible à l'achat
Les points clés
- Compatible lasers à diode rouge et verte.
- Fenêtre de réception large de 100 mm.
- Affichage numérique des hauteurs en millimètres.
- Écran rétroéclairé et LED pour faible éclairage.
- Étanchéité IP 65 avec autonomie de 55 heures.
391,20 € TTC 326,00 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez la cellule de réception FR 75-MM, conçue pour les lasers à diode rouge et verte. Ce produit dispose d'une grande fenêtre de réception de 100 mm et affiche de manière numérique les hauteurs de laser en millimètres, facilitant ainsi vos travaux de nivellement. Grâce à son indicateur de différence en mm entre le laser et le point zéro, vous pourrez travailler avec une précision accrue. Avec un écran rétroéclairé et des indications par LED, le FR 75-MM est idéal même dans des environnements peu éclairés.Parmi ses caractéristiques techniques, la cellule offre une précision d'indication de ± 1 mm, deux niveaux de précision (portée proche et lointaine), ainsi qu'une étanchéité classée IP 65. Son autonomie de 55 heures est alimentée par 4 piles alcalines. Avec des dimensions compactes de 172 x 80 x 32 mm et un poids de seulement 0,5 kg, elle se manipule aisément. L'équipement est également doté d'aimants et de nivelles intégrés pour un positionnement optimal.La fourniture comprend l'essentiel pour démarrer sans attendre.
La cellule de réception FR 75-MM est conçue pour les lasers lignes à diode rouge et verte. Elle dispose d’une très grande fenêtre de réception de 100 mm, permettant une détection efficace du faisceau laser. Le produit affiche de manière numérique la différence en millimètres entre le laser et le point zéro, avec une précision d’indication de ± 1 mm. Cette indication se fait sur une surface dédiée de 50 mm, avec un affichage digital à l’avant et à l’arrière, complété par des LED d’indication situées à l’avant, sur le côté et à l’arrière, ainsi qu’un écran rétroéclairé pour une bonne visibilité même en environnement peu éclairé.
La cellule offre deux niveaux de précision adaptés à une portée proche ou lointaine, et propose trois types de signaux sonores différents pour faciliter l’utilisation. Elle est robuste et étanche avec une protection IP 65, adaptée à des conditions d’utilisation variées, dans une plage de température allant de -10°C à +50°C.
L’alimentation est assurée par 4 piles alcalines AA, offrant une autonomie de 55 heures. L’appareil est équipé d’aimants et de nivelles intégrés au-dessus et sur le côté pour un positionnement stable et précis. Ses dimensions compactes de 172 x 78 x 32 mm et son poids léger de 0,5 kg facilitent sa manipulation et son transport.
Le conditionnement comprend la cellule de réception, 4 piles alcalines AA et un support robuste pour un démarrage immédiat.
En résumé, la FR 75-MM est un outil performant et précis pour les travaux de nivellement avec lasers lignes, combinant facilité d’utilisation, robustesse et grande visibilité des indications.
La cellule offre deux niveaux de précision adaptés à une portée proche ou lointaine, et propose trois types de signaux sonores différents pour faciliter l’utilisation. Elle est robuste et étanche avec une protection IP 65, adaptée à des conditions d’utilisation variées, dans une plage de température allant de -10°C à +50°C.
L’alimentation est assurée par 4 piles alcalines AA, offrant une autonomie de 55 heures. L’appareil est équipé d’aimants et de nivelles intégrés au-dessus et sur le côté pour un positionnement stable et précis. Ses dimensions compactes de 172 x 78 x 32 mm et son poids léger de 0,5 kg facilitent sa manipulation et son transport.
Le conditionnement comprend la cellule de réception, 4 piles alcalines AA et un support robuste pour un démarrage immédiat.
En résumé, la FR 75-MM est un outil performant et précis pour les travaux de nivellement avec lasers lignes, combinant facilité d’utilisation, robustesse et grande visibilité des indications.
- Longueur de la fenêtre de réception: 100 mm
- Longueur de la surface d'indication en mm: 50 mm
- Précision indication en mm: ± 1 mm
- 2 niveaux de précision: portée proche, portée lointaine
- Étanchéité: IP 65
- Poids: 0,5 kg
- Autonomie: 55 h
- Alimentation: 4 x alcaline
- Plage de température: -10°C - +50°C
- Dimensions: 172 x 80 x 32 mm
- Écran digital: devant, derrière
- Écran rétroéclairé: oui
- Indication par LED: devant, sur le coté et derrière
- Aimants: au dessus et sur le côté
- Nivelles: au dessus et sur le côté
Pour utiliser la cellule de réception FR 75-MM, il faut d'abord insérer 4 piles alcalines AA dans le compartiment prévu à cet effet en respectant la polarité, puis allumer l'appareil en appuyant sur la touche ON/OFF. L'écran s'initialise rapidement et un signal sonore confirme la mise en marche.
L'utilisateur peut choisir le niveau de précision adapté au contexte : une précision fine de ± 1 mm pour les portées proches (jusqu'à 30 m) ou une précision normale de ± 3 mm pour les portées longues (au-delà de 30 m). Cette sélection se fait via une touche dédiée.
Le son de l'appareil peut être activé ou désactivé selon les préférences, avec un retour visuel sur l'écran indiquant l'état du son. L'écran est rétroéclairé automatiquement à la mise en marche et s'éteint après 2 secondes sans réception de signal, pour se rallumer dès que la réception reprend.
Pour détecter le faisceau laser, il suffit de déplacer lentement la cellule de réception verticalement. Lorsque le laser est capté, l'appareil affiche numériquement la différence en millimètres entre le laser et le point zéro sur un écran digital à l'avant et à l'arrière. Trois LED indiquent la position relative du laser : la LED centrale s'allume lorsque le laser est à la position zéro, la LED supérieure signale que le laser est au-dessus, et la LED inférieure indique qu'il est en dessous.
Des signaux sonores différents accompagnent ces indications visuelles : un long bip lorsque le laser est à la position zéro, un bip court et rapide si le laser est au-dessus, et un bip court et lent s'il est en dessous.
En cas d'absence de réception du laser pendant 2 minutes et sans action sur l'appareil, celui-ci s'éteint automatiquement pour économiser la batterie.
La cellule peut être positionnée facilement grâce à des aimants et des nivelles intégrés au-dessus et sur le côté, permettant un maintien stable et un alignement précis.
L'appareil est utilisable dans une plage de température de -10°C à +50°C et bénéficie d'une étanchéité IP 65, lui permettant de fonctionner dans des environnements variés, même peu éclairés, grâce à son écran rétroéclairé et ses voyants LED visibles sur plusieurs faces.
Le résultat attendu est une indication précise et lisible de la différence d'altitude entre le laser et le point zéro, facilitant les travaux de nivellement.
L'utilisateur peut choisir le niveau de précision adapté au contexte : une précision fine de ± 1 mm pour les portées proches (jusqu'à 30 m) ou une précision normale de ± 3 mm pour les portées longues (au-delà de 30 m). Cette sélection se fait via une touche dédiée.
Le son de l'appareil peut être activé ou désactivé selon les préférences, avec un retour visuel sur l'écran indiquant l'état du son. L'écran est rétroéclairé automatiquement à la mise en marche et s'éteint après 2 secondes sans réception de signal, pour se rallumer dès que la réception reprend.
Pour détecter le faisceau laser, il suffit de déplacer lentement la cellule de réception verticalement. Lorsque le laser est capté, l'appareil affiche numériquement la différence en millimètres entre le laser et le point zéro sur un écran digital à l'avant et à l'arrière. Trois LED indiquent la position relative du laser : la LED centrale s'allume lorsque le laser est à la position zéro, la LED supérieure signale que le laser est au-dessus, et la LED inférieure indique qu'il est en dessous.
Des signaux sonores différents accompagnent ces indications visuelles : un long bip lorsque le laser est à la position zéro, un bip court et rapide si le laser est au-dessus, et un bip court et lent s'il est en dessous.
En cas d'absence de réception du laser pendant 2 minutes et sans action sur l'appareil, celui-ci s'éteint automatiquement pour économiser la batterie.
La cellule peut être positionnée facilement grâce à des aimants et des nivelles intégrés au-dessus et sur le côté, permettant un maintien stable et un alignement précis.
L'appareil est utilisable dans une plage de température de -10°C à +50°C et bénéficie d'une étanchéité IP 65, lui permettant de fonctionner dans des environnements variés, même peu éclairés, grâce à son écran rétroéclairé et ses voyants LED visibles sur plusieurs faces.
Le résultat attendu est une indication précise et lisible de la différence d'altitude entre le laser et le point zéro, facilitant les travaux de nivellement.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les caractéristiques techniques principales de la cellule de réception FR 75-MM ?
La cellule FR 75-MM est conçue pour les lasers lignes à diode rouge et verte avec une grande fenêtre de réception de 100 mm. Elle offre une précision d’indication de ± 1 mm en portée proche et ± 3 mm en portée lointaine, avec une surface d’indication de 50 mm. Son étanchéité est classée IP 65, et elle fonctionne dans une plage de température de -10°C à +50°C.
Comment se fait la détection et l’affichage du laser sur cet appareil ?
La détection du faisceau laser se fait par un déplacement vertical lent de la cellule. L’appareil affiche numériquement la différence en millimètres entre le laser et le point zéro sur des écrans digitaux à l’avant et à l’arrière. Trois LED indiquent visuellement la position relative du laser : centrale pour la position zéro, supérieure si le laser est au-dessus, inférieure s’il est en dessous. Des signaux sonores différenciés accompagnent ces indications.
Quels sont les modes d’utilisation liés à la précision et la portée ?
L’utilisateur peut sélectionner deux niveaux de précision via une touche dédiée : une précision fine de ± 1 mm pour une portée jusqu’à 30 m, et une précision normale de ± 3 mm pour une portée au-delà de 30 m. Cette fonction permet d’adapter la cellule aux conditions spécifiques du chantier.
Quelles sont les fonctionnalités d’ergonomie et de positionnement de la cellule ?
La FR 75-MM est équipée d’aimants et de nivelles intégrés au-dessus et sur le côté, facilitant son positionnement stable et précis sur les supports métalliques ou autres surfaces. Son poids léger (0,5 kg) et ses dimensions compactes (172 x 78 x 32 mm) assurent une bonne maniabilité.
Quelles sont les conditions d’alimentation et d’autonomie de la cellule ?
L’alimentation est assurée par 4 piles alcalines AA fournies, offrant une autonomie de 55 heures. L’appareil dispose d’un affichage du niveau de batterie et s’éteint automatiquement après 2 minutes sans réception de signal ni action, afin d’économiser l’énergie.
Comment la cellule FR 75-MM garantit-elle la robustesse et la sécurité en environnement chantier ?
Elle bénéficie d’une étanchéité IP 65, ce qui la protège contre la poussière et les jets d’eau. Elle est conçue pour fonctionner dans une large plage de température de -10°C à +50°C. Le manuel rappelle également les consignes de sécurité liées à l’usage du laser, notamment le respect des instructions et la prudence vis-à-vis du faisceau laser.
