Cellule de réception FR 80-MM TRACKING - GEO FENNEL - 254085
Référence : GEO_254085
Découvrez Cellule de réception FR 80-MM TRACKING - GEO FENNEL - 254085 disponible à l'achat
Les points clés
- Précision de ± 0.5 à 10 mm
- Champ de réception de 120 mm
- Écran LCD rétroéclairé
- Étanchéité IP 67
- Fonction de coupure de son
466,80 € TTC 389,00 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

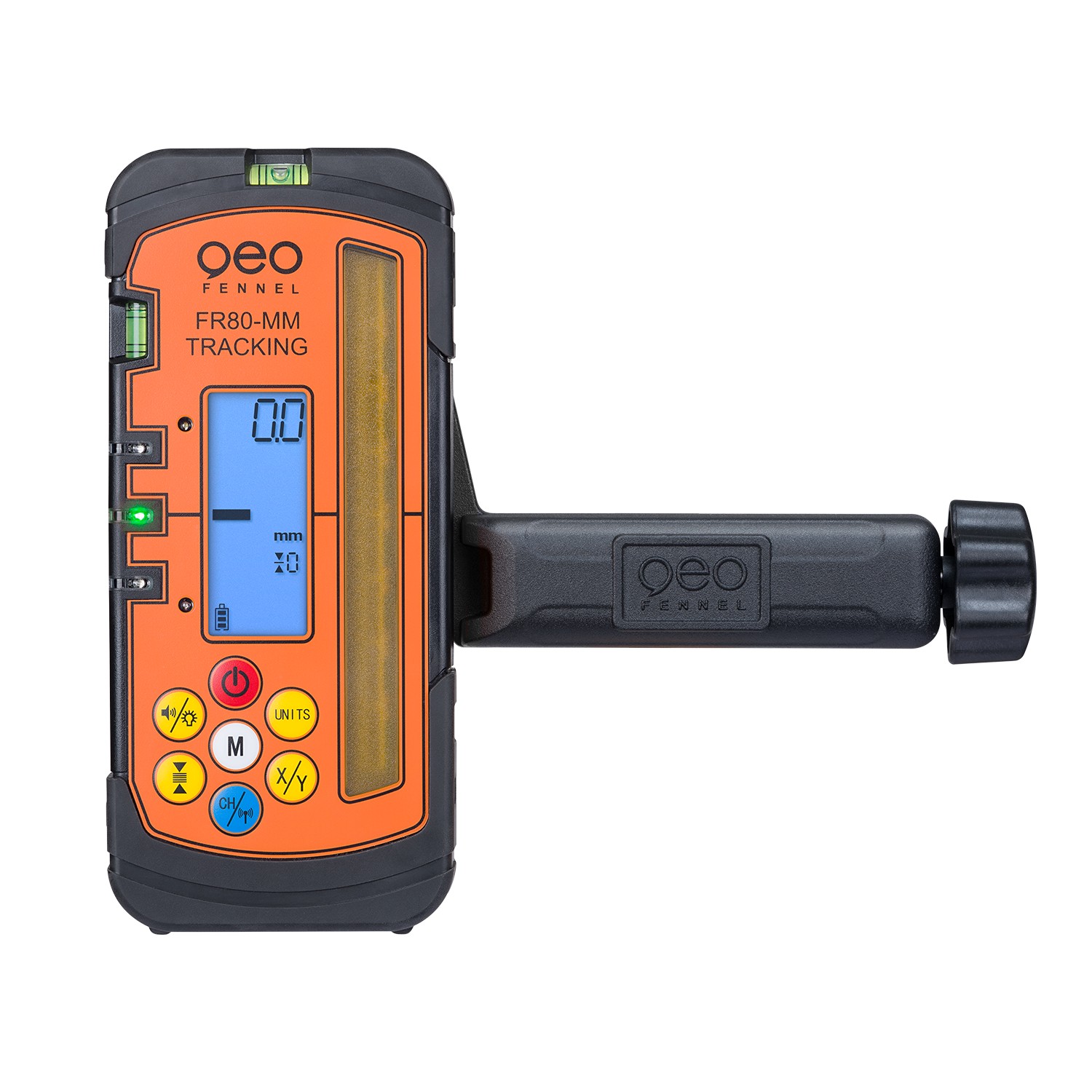

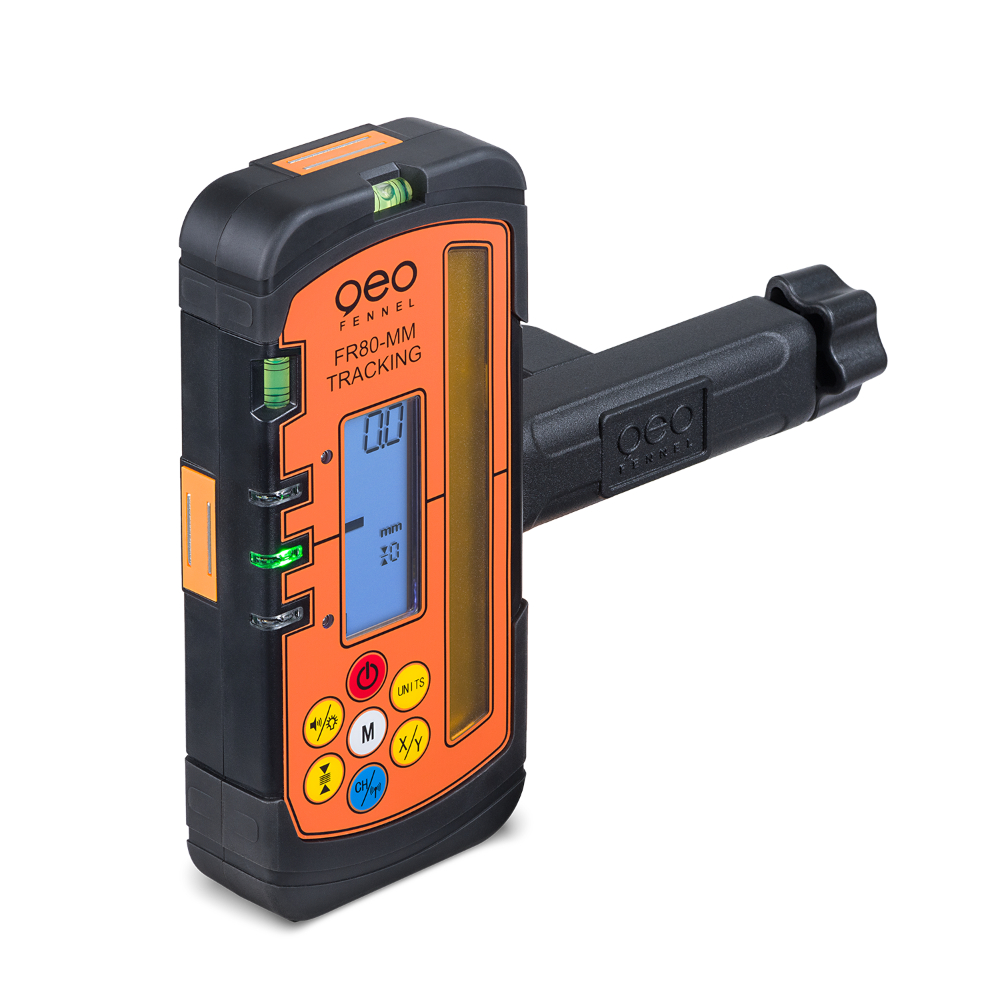

Découvrez le FR 80-MM TRACKING, un récepteur performant pour lasers rotatifs, offrant une précision de ± 0.5 à 10 mm.
Conçu pour une utilisation avec les lasers rotatifs TRACKING FLG 245HV GREEN, FL 275HV TRACKING et FL 510HV-G TRACKING, ce produit se distingue par son champ de réception extra-long de 120 mm. Sa robustesse est assurée par un boîtier résistant, et son écran LCD rétroéclairé, lisible même dans des conditions de faible luminosité, améliore l'expérience utilisateur. En plus, la fonction de surveillance permet de maintenir l'axe tracé sous contrôle après la procédure de suivi, grâce à une liaison radio continue entre le laser et le récepteur.
Parmi ses autres caractéristiques, le FR 80-MM TRACKING possède une étanchéité de type IP 67, pèse seulement 0,35 kg et fonctionne avec 2 piles AA alcalines. Il inclut également une fonction de coupure de son et un arrêt automatique pour économiser l'énergie.
Le FR 80-MM TRACKING est une cellule de réception conçue pour une utilisation avec les lasers rotatifs TRACKING FLG 245HV GREEN, FL 275HV TRACKING et FL 510HV-G TRACKING. Ce récepteur se distingue par sa précision élevée, pouvant être réglée entre ± 0,5 mm et 10 mm, et par un champ de réception extra-long de 120 mm.
Fonctionnalités principales :
- Compatible avec les diodes laser rouges et vertes.
- Segments d’indication d’affichage qui augmentent ou diminuent proportionnellement pour une lecture intuitive.

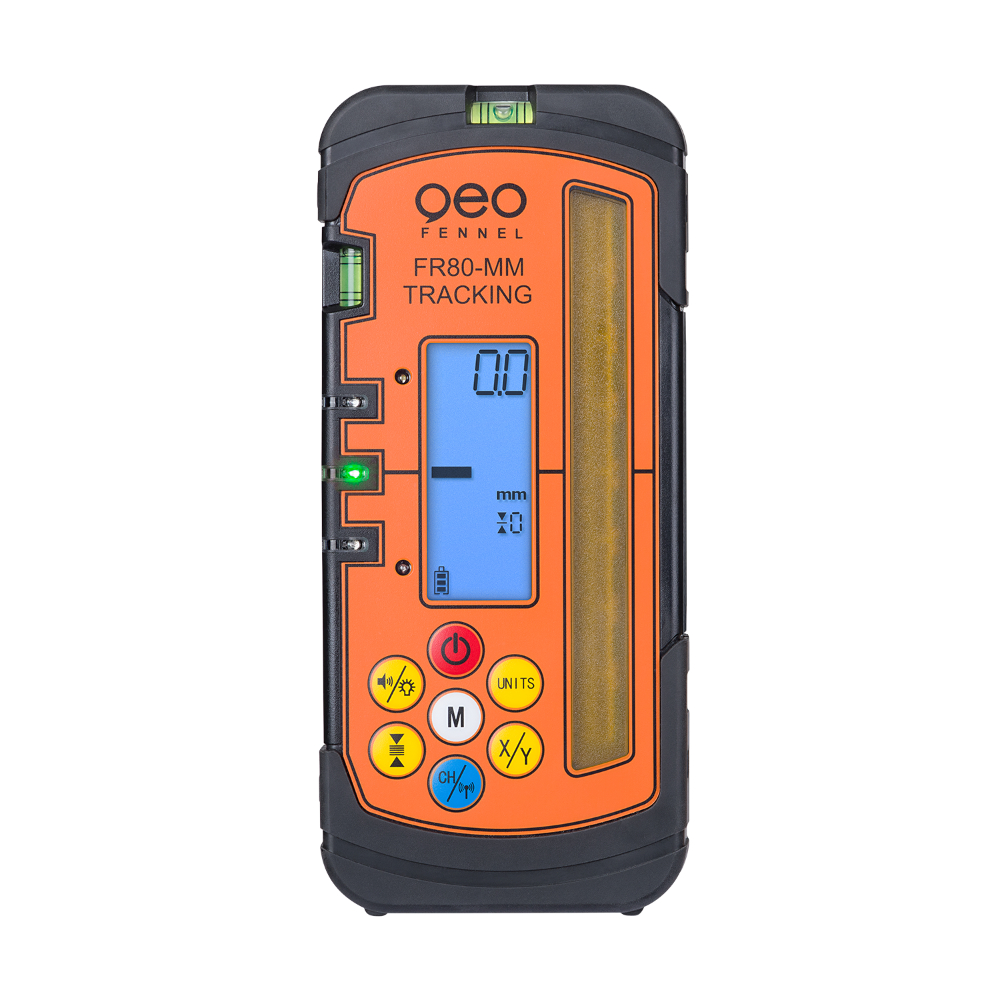

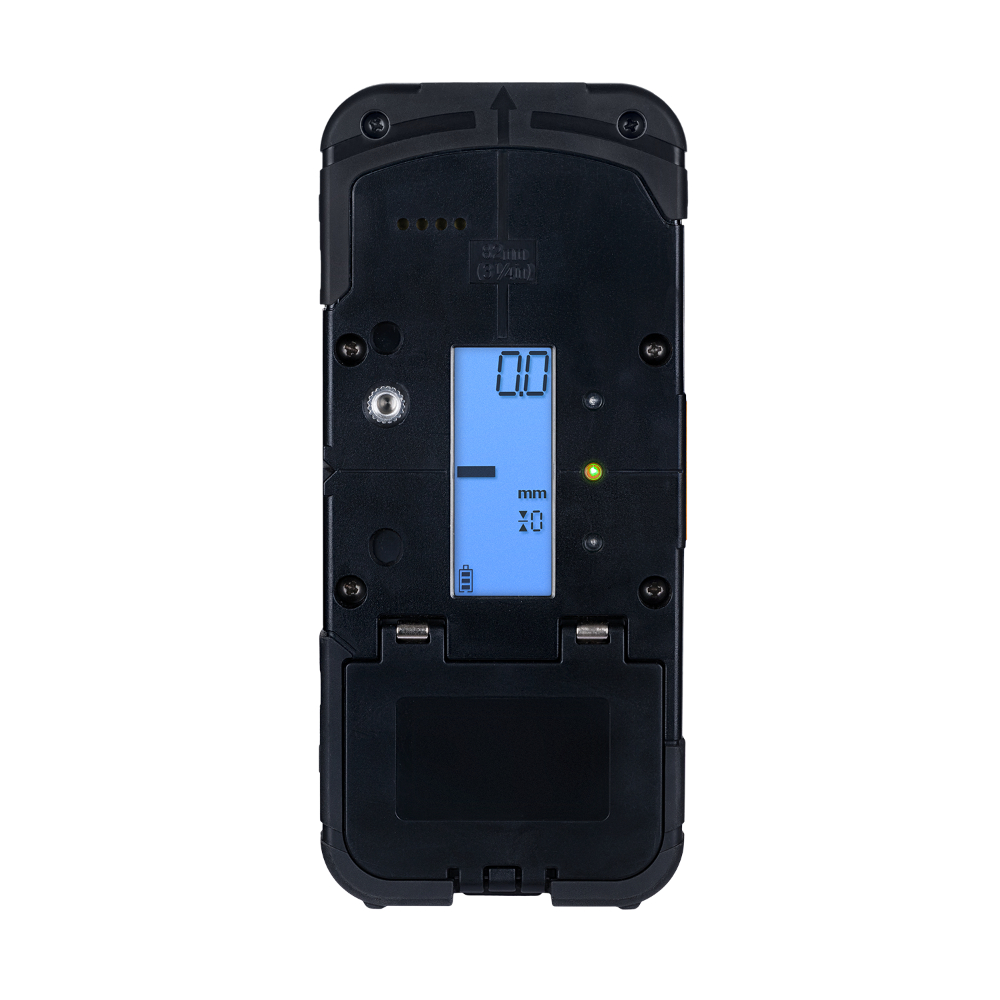

- Grands écrans LCD à l’avant et à l’arrière, rétroéclairés, avec possibilité d’activation ou de désactivation selon les conditions lumineuses.
- Indication LED présente à l’avant, sur les côtés et à l’arrière.
- Signal sonore avec deux niveaux plus mode silencieux.
- Fonction monitoring assurant la liaison radio continue entre le laser et le récepteur, permettant de surveiller l’axe tracé après la procédure de suivi.
- Fonction de coupure du son.
- Arrêt automatique pour économiser l’énergie.
Caractéristiques techniques détaillées :
- Précision : ± 0,5 / 1 / 2 / 5 / 10 mm selon la distance.
- Portée/précision : 300 m / ± 5 mm, 200 m / ± 2 mm, 100 m / ± 1 mm, 50 m / ± 0,5 mm.
- Longueur de la fenêtre de réception : 120 mm.
- Hauteur du point « 0 » définie à ± 40 mm à partir du niveau.
- Unités de mesure : mm, pouces, fractions.
- Écran : affichage devant et derrière, avec rétroéclairage.
- Alimentation : 2 piles AA NiMH rechargeables.
- Autonomie : 40 h en fonctionnement normal, 32 h avec écran LCD éclairé, 20 h avec fonction monitoring activée (17 h avec LCD éclairé).
- Température d’utilisation : de -10 °C à +50 °C.
- Étanchéité : IP 67.
- Aimants et bulle de niveau intégrés au-dessus et sur les côtés.
- Dimensions : 175,5 x 78 x 31 mm.
- Poids : 0,36 kg.
Conditionnement et accessoires fournis :
- 2 piles AA NiMH.
- Chargeur rapide.
- Support en métal pour mire.
Avantages produit :
- Robustesse assurée par un boîtier résistant et étanche.
- Écran rétroéclairé lisible dans toutes conditions.
- Fonction monitoring pour un contrôle continu de l’alignement.
- Léger et compact, facilitant le transport et la manipulation.
- Multiples options d’indication visuelle et sonore adaptées aux besoins sur chantier.
Ce récepteur est idéal pour les professionnels nécessitant une grande précision et une fiabilité optimale dans le suivi des lasers rotatifs, notamment dans les travaux de nivellement, d’alignement et de pose de structures.
Fonctionnalités principales :
- Compatible avec les diodes laser rouges et vertes.
- Segments d’indication d’affichage qui augmentent ou diminuent proportionnellement pour une lecture intuitive.
- Grands écrans LCD à l’avant et à l’arrière, rétroéclairés, avec possibilité d’activation ou de désactivation selon les conditions lumineuses.
- Indication LED présente à l’avant, sur les côtés et à l’arrière.
- Signal sonore avec deux niveaux plus mode silencieux.
- Fonction monitoring assurant la liaison radio continue entre le laser et le récepteur, permettant de surveiller l’axe tracé après la procédure de suivi.
- Fonction de coupure du son.
- Arrêt automatique pour économiser l’énergie.
Caractéristiques techniques détaillées :
- Précision : ± 0,5 / 1 / 2 / 5 / 10 mm selon la distance.
- Portée/précision : 300 m / ± 5 mm, 200 m / ± 2 mm, 100 m / ± 1 mm, 50 m / ± 0,5 mm.
- Longueur de la fenêtre de réception : 120 mm.
- Hauteur du point « 0 » définie à ± 40 mm à partir du niveau.
- Unités de mesure : mm, pouces, fractions.
- Écran : affichage devant et derrière, avec rétroéclairage.
- Alimentation : 2 piles AA NiMH rechargeables.
- Autonomie : 40 h en fonctionnement normal, 32 h avec écran LCD éclairé, 20 h avec fonction monitoring activée (17 h avec LCD éclairé).
- Température d’utilisation : de -10 °C à +50 °C.
- Étanchéité : IP 67.
- Aimants et bulle de niveau intégrés au-dessus et sur les côtés.
- Dimensions : 175,5 x 78 x 31 mm.
- Poids : 0,36 kg.
Conditionnement et accessoires fournis :
- 2 piles AA NiMH.
- Chargeur rapide.
- Support en métal pour mire.
Avantages produit :
- Robustesse assurée par un boîtier résistant et étanche.
- Écran rétroéclairé lisible dans toutes conditions.
- Fonction monitoring pour un contrôle continu de l’alignement.
- Léger et compact, facilitant le transport et la manipulation.
- Multiples options d’indication visuelle et sonore adaptées aux besoins sur chantier.
Ce récepteur est idéal pour les professionnels nécessitant une grande précision et une fiabilité optimale dans le suivi des lasers rotatifs, notamment dans les travaux de nivellement, d’alignement et de pose de structures.
- Pour diode laser: rouge, grün
- Précision: ± 0.5 / 1 / 2 / 5 / 10 mm
- Possibilité de couper le son: oui
- Signal acoustique: 2 + geräuschlos
- Étanchéité: IP 67
- Poids: 0,35 kg
- Alimentation: 2 x AA alcaline
- Arrêt automatique: oui
- Écran rétroéclairé: oui
Le récepteur FR 80-MM TRACKING s’utilise en association avec des lasers rotatifs TRACKING. L’utilisateur place le récepteur sur un point de référence en alignant la marque « 0 » avec la ligne laser. Le récepteur détecte la position de la ligne laser par rapport à cette marque et affiche la différence en millimètres ou en pouces sur son écran LCD, avec des indications visuelles (LED) et sonores pour guider le positionnement.
La fonction de suivi automatique (tracking) peut être activée en maintenant une touche enfoncée. Cette fonction permet au récepteur de piloter le laser rotatif afin d’aligner automatiquement la ligne laser sur la marque « 0 ». Ce mode fonctionne en position horizontale et verticale jusqu’à une distance de 100 mètres.
Pour un usage sur des rampes, l’utilisateur positionne le laser au pied de la rampe, ajuste la hauteur du récepteur jusqu’à ce que la marque « 0 » soit atteinte (indiquée par une LED verte et un signal sonore continu), puis active la fonction tracking. Ensuite, il déplace le récepteur vers le haut de la rampe pour que le laser suive automatiquement l’inclinaison. La valeur de la pente peut être lue sur le laser ou la télécommande.
Le récepteur offre une fonction de suivi surveillé (monitoring) qui maintient la liaison radio continue entre le laser et le récepteur après la procédure de suivi. L’utilisateur active cette fonction via une touche dédiée. Lorsque le récepteur est déplacé hors de la plage de mesure, les LED changent d’état pour indiquer cette situation. Lorsque la position « 0 » est de nouveau atteinte, le suivi surveillé continue automatiquement.
L’utilisateur peut régler la précision de réception, le volume sonore (de silencieux à fort), et l’éclairage de l’écran selon les conditions d’utilisation. Le récepteur s’éteint automatiquement après 6 minutes sans réception de laser ni action de l’utilisateur.
Le produit s’utilise dans des environnements variés, avec une plage de température de -10 °C à +50 °C, et bénéficie d’une étanchéité IP67. Il est alimenté par deux piles rechargeables NiMH.
En cas d’absence de réception du faisceau laser ou d’inactivité, le récepteur s’éteint automatiquement pour économiser l’énergie. Pour le remettre en fonctionnement, il suffit d’utiliser l’interrupteur marche/arrêt.
Ainsi, l’usage consiste à positionner le récepteur sur la ligne laser, ajuster la précision et les paramètres selon le besoin, activer les fonctions de suivi ou suivi surveillé si nécessaire, et interpréter les signaux visuels et sonores pour obtenir un alignement précis et un contrôle continu de l’axe tracé.
La fonction de suivi automatique (tracking) peut être activée en maintenant une touche enfoncée. Cette fonction permet au récepteur de piloter le laser rotatif afin d’aligner automatiquement la ligne laser sur la marque « 0 ». Ce mode fonctionne en position horizontale et verticale jusqu’à une distance de 100 mètres.
Pour un usage sur des rampes, l’utilisateur positionne le laser au pied de la rampe, ajuste la hauteur du récepteur jusqu’à ce que la marque « 0 » soit atteinte (indiquée par une LED verte et un signal sonore continu), puis active la fonction tracking. Ensuite, il déplace le récepteur vers le haut de la rampe pour que le laser suive automatiquement l’inclinaison. La valeur de la pente peut être lue sur le laser ou la télécommande.
Le récepteur offre une fonction de suivi surveillé (monitoring) qui maintient la liaison radio continue entre le laser et le récepteur après la procédure de suivi. L’utilisateur active cette fonction via une touche dédiée. Lorsque le récepteur est déplacé hors de la plage de mesure, les LED changent d’état pour indiquer cette situation. Lorsque la position « 0 » est de nouveau atteinte, le suivi surveillé continue automatiquement.
L’utilisateur peut régler la précision de réception, le volume sonore (de silencieux à fort), et l’éclairage de l’écran selon les conditions d’utilisation. Le récepteur s’éteint automatiquement après 6 minutes sans réception de laser ni action de l’utilisateur.
Le produit s’utilise dans des environnements variés, avec une plage de température de -10 °C à +50 °C, et bénéficie d’une étanchéité IP67. Il est alimenté par deux piles rechargeables NiMH.
En cas d’absence de réception du faisceau laser ou d’inactivité, le récepteur s’éteint automatiquement pour économiser l’énergie. Pour le remettre en fonctionnement, il suffit d’utiliser l’interrupteur marche/arrêt.
Ainsi, l’usage consiste à positionner le récepteur sur la ligne laser, ajuster la précision et les paramètres selon le besoin, activer les fonctions de suivi ou suivi surveillé si nécessaire, et interpréter les signaux visuels et sonores pour obtenir un alignement précis et un contrôle continu de l’axe tracé.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les précisions de mesure offertes par la cellule de réception FR 80-MM TRACKING ?
La précision est réglable entre ± 0,5 mm et 10 mm selon la distance. Par exemple, à 50 m la précision est de ± 0,5 mm, à 100 m de ± 1 mm, et à 300 m de ± 5 mm. Cette précision est indiquée en temps réel sur l’écran LCD.
Comment fonctionne la fonction de suivi automatique (tracking) sur ce récepteur ?
La fonction tracking permet d’aligner automatiquement la ligne laser sur la marque « 0 » du récepteur via une liaison radio. Elle fonctionne en mode horizontal et vertical jusqu’à 100 m. L’utilisateur active cette fonction en maintenant une touche enfoncée, ce qui déclenche le pilotage automatique du laser pour suivre la position du récepteur.
Quels sont les avantages de la fonction de suivi surveillé (monitoring) ?
Après la procédure de suivi, la fonction monitoring maintient une liaison radio continue entre le laser et le récepteur pour contrôler en permanence l’axe tracé. Si le récepteur est déplacé hors de la plage, les LED changent d’état pour signaler cette situation, et le suivi reprend automatiquement dès que la position « 0 » est retrouvée.
Quelles sont les conditions d’utilisation et la robustesse de la cellule FR 80-MM TRACKING ?
Le récepteur est étanche selon la norme IP 67, résistant à la poussière et à l’eau, et fonctionne dans une plage de température de -10 °C à +50 °C. Son boîtier robuste est conçu pour un usage chantier intensif, avec un poids léger de 0,35 kg et une fixation magnétique pratique.
Comment se fait la lecture des mesures et quels sont les indicateurs disponibles ?
Le récepteur dispose d’un grand écran LCD rétroéclairé visible à l’avant et à l’arrière, avec une indication visuelle par segments proportionnels, ainsi que des LED visibles sur plusieurs faces. Un signal sonore à deux niveaux et un mode silencieux complètent ces indications pour un repérage rapide et précis.
Quelle est l’autonomie et le mode d’alimentation du FR 80-MM TRACKING ?
Le récepteur est alimenté par deux piles AA NiMH rechargeables fournies avec un chargeur rapide. L’autonomie est de 40 heures en fonctionnement normal, 32 heures avec l’écran rétroéclairé, et 20 heures avec la fonction monitoring activée.
