Centrale à vis vx15/500 sc - 84,6 m³/h - bloc vis encapsulé, lubrifié - moteur 15 cv/11 kw - 400 v LACME - 469711
Référence : LACM469711
Découvrez Centrale à vis vx15/500 sc - 84,6 m³/h - bloc vis encapsulé, lubrifié - moteur 15 cv/11 kw - 400 v LACME - 469711 disponible à l'achat
- Débit d'air : 84,6 m³/h
- Moteur puissant : 15 CV/11 kW (IE3)
- Cuve de 500 litres
- Pression : 10 bars, très performant
- Niveau sonore : 69 dB (A)
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

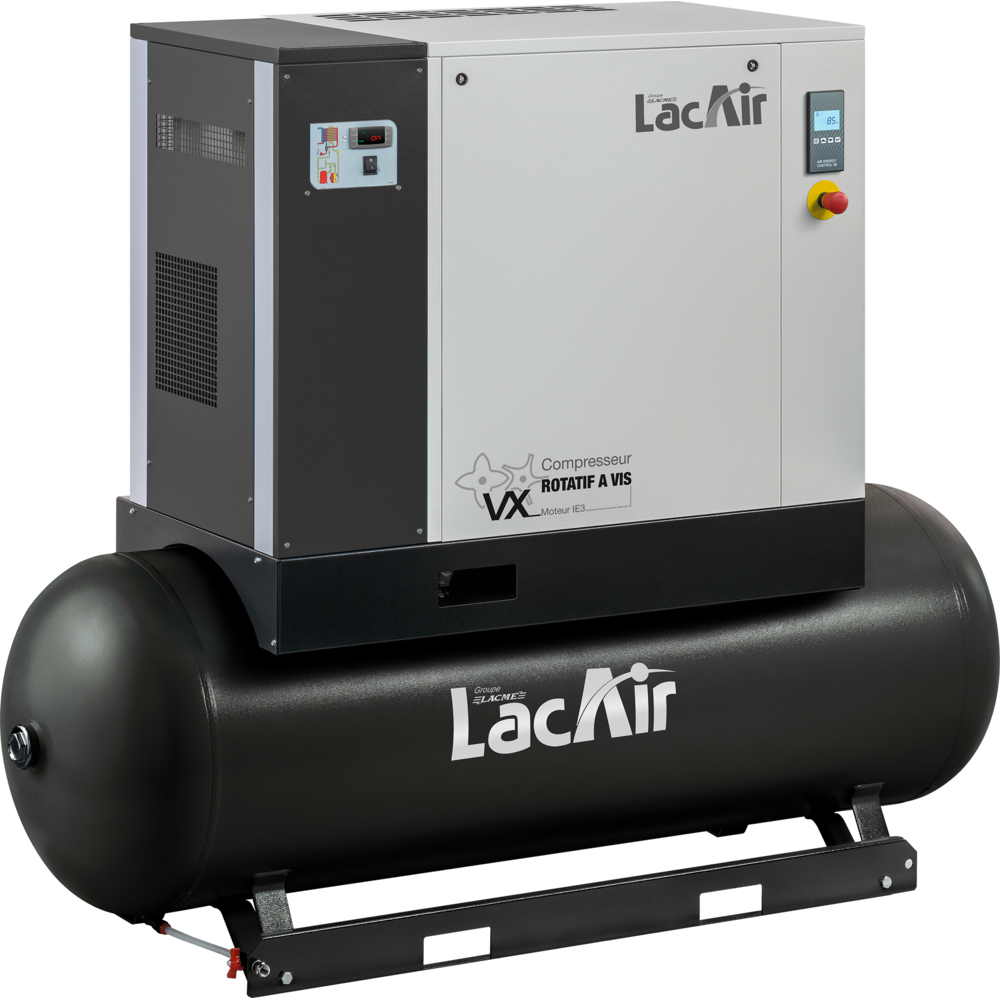

Centrale à vis VX15/500 SC
84,6 m³/h
Bloc vis encapsulé, lubrifié
Moteur 15 CV/11 kW (IE3)
400 V Tri.
Dém. Etoile/Triangle
Cuve 500 Lt
10 bars
69 dB (A)
Tableau de commande AEC3B
Sécheur frigorifique +3°C
Sortie 3/4" F
Le moteur triphasé 15 CV (11 kW) est de haute performance, classé IE3 avec protection IP55, et assure un fonctionnement économique grâce à un démarrage étoile/triangle de série. L’entraînement se fait par courroie verticale. La conception compacte et entièrement protégée du compresseur limite le niveau sonore à 69 dB(A), assurant un environnement de travail plus confortable.
Le tableau de commande électronique AIR ENERGY CONTROL 3B, simple et intuitif, permet un accès facile aux menus de maintenance, à la réinitialisation des alarmes, et affiche en temps réel les paramètres essentiels : pression et température de l’huile, heures totales de travail et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarme).
L’équipement standard comprend un bouton d’arrêt d’urgence, un manomètre 16 bars, une soupape de sécurité conforme aux normes CE, un robinet de purge et un cordon d’alimentation. Tous les filtres, voyants et bouchons d’huile sont situés à l’avant pour faciliter l’entretien par une seule personne.
Les dimensions du compresseur sont de 193,5 cm de longueur, 67,8 cm de largeur et 157,8 cm de hauteur, pour un poids total de 393 kg. La garantie est de 2 ans. Ce compresseur est conçu pour une installation rapide et un usage industriel nécessitant un débit d’air fiable, sec et continu.
- Débit d'air : 84,6 m³/h
- Bloc vis encapsulé, lubrifié
- Moteur 15 CV / 11 kW - IE3 - IP55
- Tension alimentation : 400 V triphasé
- Démarrage étoile/triangle
- Cuve horizontale 500 litres
- Pression de service : 10 bars
- Niveau sonore : 69 dB(A)
- Sécheur frigorifique +3°C
- Sortie sécheur 3/4" femelle avec adaptateur 1/2"
- Tableau de commande électronique AIR ENERGY CONTROL 3B
- Entraînement par courroie verticale
- Dimensions (L x l x h) : 193,5 x 67,8 x 157,8 cm
- Poids : 393 kg
- Manomètre 16 bar, soupape de sécurité CE, robinet de purge
- Garantie 2 ans
L'utilisation s'effectue en alimentant le compresseur en électricité triphasée pour le moteur et monophasée pour le sécheur. L'air sec produit est destiné à un usage industriel, avec une pression de service jusqu'à 10 bars et un débit d'air continu d'environ 84,6 m³/h. Le compresseur est installé sur un sol plat dans une pièce ventilée, avec une température ambiante comprise entre 5°C et 40°C, et un volume d'environ 30 m³ avec deux ouvertures pour la ventilation (une haute pour l'évacuation de l'air chaud et une basse pour l'entrée d'air frais).
Le tableau de commande électronique AIR ENERGY CONTROL 3B permet un accès simple aux menus, notamment pour le suivi de la maintenance, la réinitialisation des alarmes et l'affichage en temps réel des paramètres essentiels comme la pression, la température de l'huile, les heures de fonctionnement et l'état du compresseur (marche à vide, compression, alarmes).
Le compresseur doit être raccordé à un réseau d'air comprimé via un robinet d'interception manuel pour isoler la machine lors des opérations de maintenance. Le drainage des condensats peut être manuel ou automatique et doit être conduit à l'extérieur conformément aux réglementations locales.
En cas de dysfonctionnement, il est recommandé d'éteindre la machine et de ne pas la manipuler. Le fonctionnement correct et la longévité du compresseur dépendent de l'utilisation exclusive de pièces d'origine et du respect des opérations de maintenance indiquées.
L'installation électrique doit être conforme aux normes en vigueur, avec un dispositif de coupure automatique et un câble de mise à la terre efficace. Le compresseur et le sécheur ont des alimentations électriques séparées.
Le résultat attendu est un débit d'air continu et sec, avec une pression stable jusqu'à 10 bars, permettant une utilisation industrielle fiable.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Quels sont les éléments techniques spécifiques du compresseur à vis VX15/500 SC ?
Le compresseur dispose d’un bloc vis encapsulé lubrifié de type X55i avec système intégré de séparation air/huile. Il est équipé d’un moteur triphasé 15 CV (11 kW) haut rendement IE3 avec protection IP55 et démarrage étoile/triangle. La cuve horizontale a une capacité de 500 litres et la pression de service maximale est de 10 bars. Le débit d’air continu est de 84,6 m³/h.
Comment fonctionne le système de séchage intégré sur ce compresseur ?
Le sécheur frigorifique intégré fonctionne automatiquement et garantit un air sec continu avec un point de rosée calibré à environ 3°C. L’air comprimé passe par un évaporateur où l’humidité est éliminée, sans nécessité de réglage supplémentaire. Ce système assure la qualité de l’air comprimé pour un usage industriel.
Quels dispositifs de sécurité sont intégrés au compresseur ?
Le compresseur est équipé d’une soupape de sécurité conforme aux normes CE, d’un manomètre 16 bars, d’un bouton d’arrêt d’urgence, ainsi que d’un thermostat de sécurité qui coupe automatiquement la machine si la température d’huile atteint 115°C. Ces dispositifs garantissent la sécurité d’utilisation selon les exigences européennes (norme 2006/42 CE).
Quelles sont les conditions d’installation recommandées pour ce compresseur ?
Le compresseur doit être installé sur un sol plat et stable, dans une pièce ventilée d’environ 30 m³ avec deux ouvertures pour la ventilation : une haute pour l’évacuation de l’air chaud et une basse pour l’entrée d’air frais. La température ambiante doit être comprise entre 5°C et 40°C pour assurer un fonctionnement optimal.
Comment le tableau de commande AIR ENERGY CONTROL 3B facilite-t-il l’utilisation et la maintenance ?
Le tableau de commande électronique AIR ENERGY CONTROL 3B offre un accès simple et intuitif aux menus de maintenance, permet la réinitialisation des alarmes et affiche en temps réel les paramètres essentiels tels que la pression, la température de l’huile, les heures totales de fonctionnement et l’état du compresseur (marche à vide, compression, alarme).
Quels critères techniques sont essentiels pour choisir un compresseur à vis de cette catégorie ?
Il convient de vérifier le débit d’air continu (ici 84,6 m³/h), la pression de service maximale (10 bars), la capacité de la cuve (500 litres), la présence d’un sécheur frigorifique pour garantir un air sec, ainsi que la classe de rendement du moteur (IE3) et le niveau sonore (69 dB(A)) pour un usage industriel fiable et confortable.
