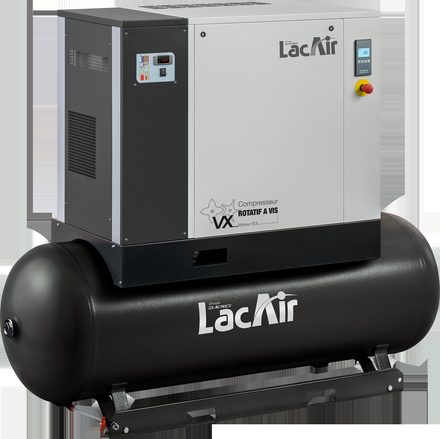

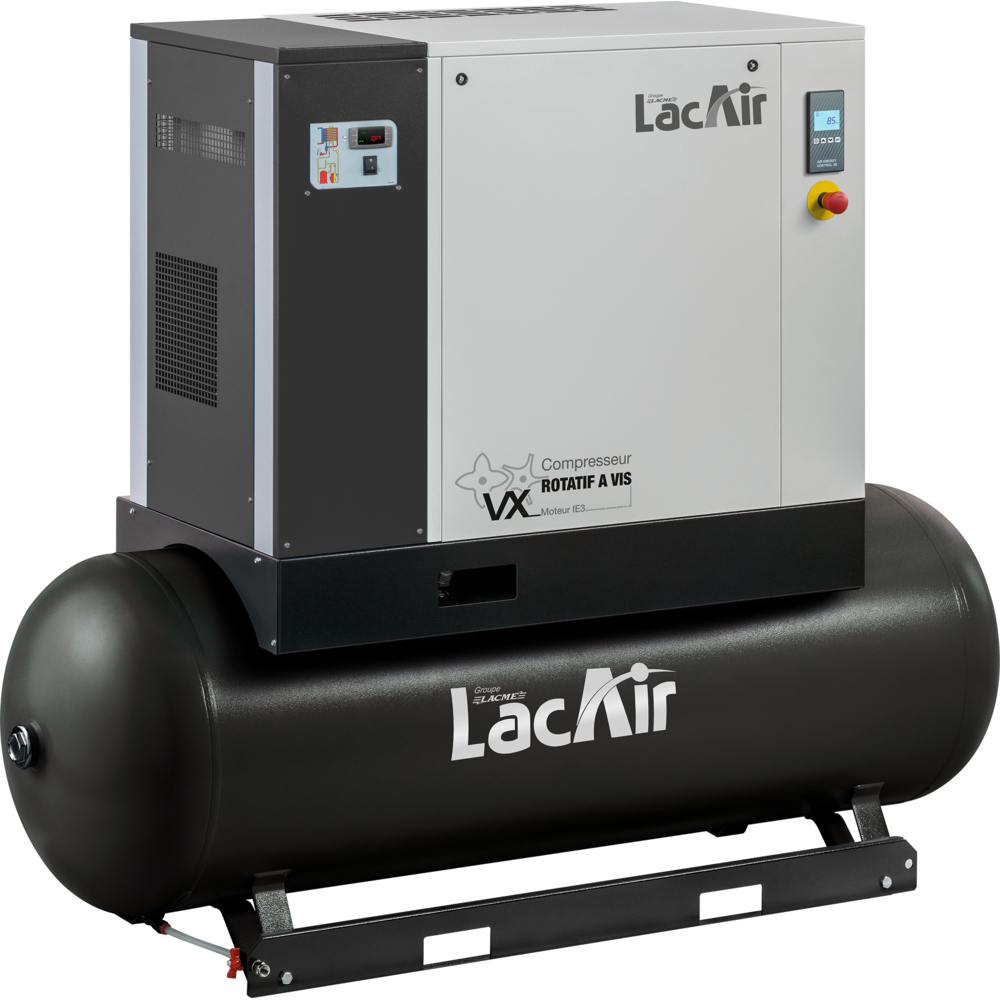

Centrale à vis vx20/500 sc - 100,8 m³/h - bloc vis encapsulé, lubrifié - moteur 20 cv/15 kw - 400 v LACME - 469721
Référence : LACM469721
Découvrez Centrale à vis vx20/500 sc - 100,8 m³/h - bloc vis encapsulé, lubrifié - moteur 20 cv/15 kw - 400 v LACME - 469721 disponible à l'achat
- Débit de 100,8 m³/h.
- Bloc vis encapsulé, lubrifié.
- Moteur 20 CV/15 kW (IE3).
- Cuve de 500 L, pression de 10 bars.
- Niveau sonore de 71 dB (A).
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Centrale à vis VX20/500 SC
100,8 m³/h
Bloc vis encapsulé, lubrifié
Moteur 20 CV/15 kW (IE3)
400 V Tri.
Dém. Etoile/Triangle
Cuve 500 L
10 bars
71 dB (A)
Tableau de commande AEC3B
Sécheur frigorifique +3°C
Sortie 3/4" F
Le moteur triphasé 20 CV (15 kW) à haut rendement (IE3 - IP55) bénéficie d’un démarrage étoile/triangle de série, optimisant l’efficacité énergétique. L’entraînement est assuré par courroie verticale. Le niveau sonore est faible, seulement 71 dB(A), grâce à une carrosserie spécifique conçue pour réduire les nuisances sonores.
Le tableau de commande électronique AIR ENERGY CONTROL 3B, simple et intuitif, permet un accès facile aux menus, notamment l’indicateur de maintenance avec heures restantes avant entretien, la réinitialisation des alarmes et l’affichage en temps réel des paramètres essentiels : pression et température de l’huile, heures totales de travail et en charge, état du compresseur (marche à vide, compression, alarme).
L’équipement standard comprend un bouton d’arrêt d’urgence, un manomètre 16 bars, une soupape de sécurité conforme CE, un robinet de purge et un cordon d’alimentation. Tous les filtres, voyants et bouchons d’huile sont positionnés en façade pour faciliter l’entretien par une seule personne.
Les dimensions de l’ensemble sont de 193,5 cm de longueur, 67,8 cm de largeur et 157,8 cm de hauteur, pour un poids de 412 kg. Ce compresseur est garanti 2 ans et offre une solution compacte, économique et performante pour des applications industrielles nécessitant un débit d’air continu, sec et fiable.
- Débit 100,8 m³/h
- Bloc vis encapsulé, lubrifié
- Moteur 20 CV / 15 kW (IE3 - IP55)
- Tension 400 V triphasé
- Démarrage étoile/triangle
- Cuve horizontale 500 litres
- Pression de service 10 bars
- Niveau sonore 71 dB(A)
- Sécheur frigorifique +3°C (air sec garanti)
- Tableau de commande électronique AIR ENERGY CONTROL 3B
- Entraînement par courroie vertical
- Dimensions 193,5 x 67,8 x 157,8 cm
- Poids 412 kg
- Manomètre 16 bar, soupape de sécurité CE, robinet de purge
- Garantie 2 ans
L'utilisation se fait en raccordant le compresseur au réseau électrique triphasé et au réseau d'air comprimé, en respectant les branchements spécifiques pour le compresseur et le sécheur (monophasé). La machine doit être installée sur un sol plat dans une pièce ventilée, avec une température ambiante comprise entre 5°C et 40°C, et un volume d'environ 30 m³. Deux ouvertures doivent assurer la ventilation, une en haut pour l'évacuation de l'air chaud, l'autre en bas pour l'entrée d'air frais.
Le compresseur peut fonctionner en continu ou de manière intermittente, mais doit toujours fonctionner à au moins 10 % de sa capacité totale pour éviter la condensation dans l'huile. Le sécheur fonctionne automatiquement et maintient un point de rosée d'environ 3°C pour garantir un air sec.
Le tableau de commande AIR ENERGY CONTROL 3B permet un accès simple aux menus, notamment pour l'indicateur de maintenance, la réinitialisation des alarmes et l'affichage en temps réel des paramètres essentiels comme la pression, la température de l'huile, les heures de travail et l'état du compresseur (marche à vide, compression, alarmes).
En cas de dysfonctionnement, il est conseillé d'éteindre la machine et de ne pas intervenir soi-même, en contactant le service technique. Le compresseur est équipé d'un arrêt d'urgence, d'une soupape de sécurité, d'un manomètre, d'un robinet de purge et tous les filtres, voyants et bouchons d'huile sont accessibles en façade pour faciliter l'entretien.
Le drainage de la condensation doit être effectué régulièrement, manuellement ou automatiquement, en conformité avec les réglementations locales. Le compresseur doit être relié à un réservoir complet équipé d'une valve de sécurité.
L'ensemble est destiné à fournir de l'air comprimé à usage industriel, dans des environnements sans risque d'incendie, explosion ou présence de substances dangereuses. L'air produit n'est pas destiné à être respiré ni en contact direct avec des denrées alimentaires sans filtration adaptée.
Ces conditions d'utilisation permettent d'obtenir un débit d'air continu, sec et fiable, adapté aux applications industrielles nécessitant une alimentation en air comprimé constante.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Quels sont les avantages techniques du bloc vis encapsulé de la centrale à vis VX20/500 SC ?
Le bloc vis encapsulé X55i intègre un système compact de séparation air/huile, assurant une protection totale et une lubrification efficace. Cette conception garantit la fiabilité et la performance du compresseur en limitant les risques de fuite et en facilitant l’entretien.
Comment le sécheur frigorifique intégré assure-t-il la qualité de l’air comprimé ?
Le sécheur frigorifique maintient un point de rosée de 3°C, garantissant un air sec continu. Son fonctionnement automatique permet d’éliminer efficacement la condensation, ce qui protège les installations et les outils pneumatiques.
Quels sont les critères de sécurité intégrés dans cette centrale à vis ?
La centrale est équipée d’une soupape de sécurité conforme CE, d’un manomètre 16 bars, d’un arrêt d’urgence et d’un robinet de purge. Tous les filtres, voyants et bouchons d’huile sont accessibles en façade pour faciliter l’entretien en toute sécurité.
Quels sont les paramètres de fonctionnement accessibles via le tableau de commande AIR ENERGY CONTROL 3B ?
Le tableau de commande affiche en temps réel la pression et la température de l’huile, les heures totales de travail et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarmes). Il permet aussi l’indicateur de maintenance et la réinitialisation des alarmes.
Quelles sont les conditions d’installation et d’utilisation à respecter pour garantir la performance du compresseur ?
La machine doit être installée sur un sol plat dans une pièce ventilée de 30 m³ avec une température ambiante entre 5°C et 40°C. Deux ouvertures sont nécessaires pour la ventilation : une haute pour évacuer l’air chaud, une basse pour l’entrée d’air frais. Le compresseur doit fonctionner à au moins 10 % de sa capacité pour éviter la condensation dans l’huile.
Dans quels contextes professionnels ce compresseur est-il particulièrement adapté ?
Ce compresseur est conçu pour des applications industrielles nécessitant un débit d’air continu, sec et fiable. Il convient à des environnements sans risque d’incendie, d’explosion ou de présence de substances dangereuses. L’air produit n’est pas destiné à un usage respiratoire ou alimentaire sans filtration adaptée.
