Centrale d'air à vis vx4/270sc - 21,6 m³/h - bloc vis lubrifié encapsulé LACME - 469641
Référence : LACM469641
Découvrez Centrale d'air à vis vx4/270sc - 21,6 m³/h - bloc vis lubrifié encapsulé LACME - 469641 disponible à l'achat
- Débit de 21,6 m³/h
- Moteur 4 CV (IE3) tri 400 V
- Cuve de 270 litres
- Pression maximale 10 bar
- Sécheur frigorifique intégré
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

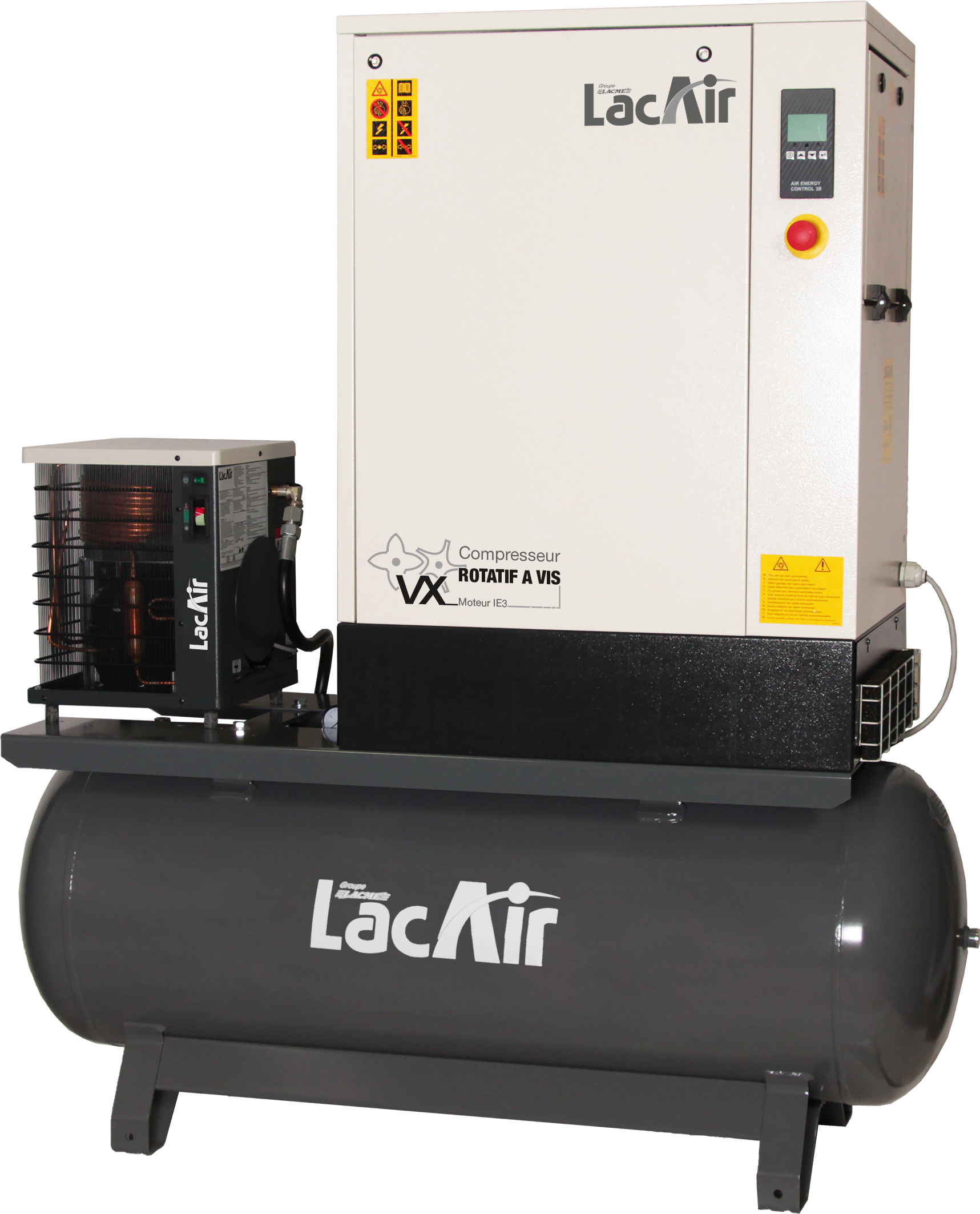

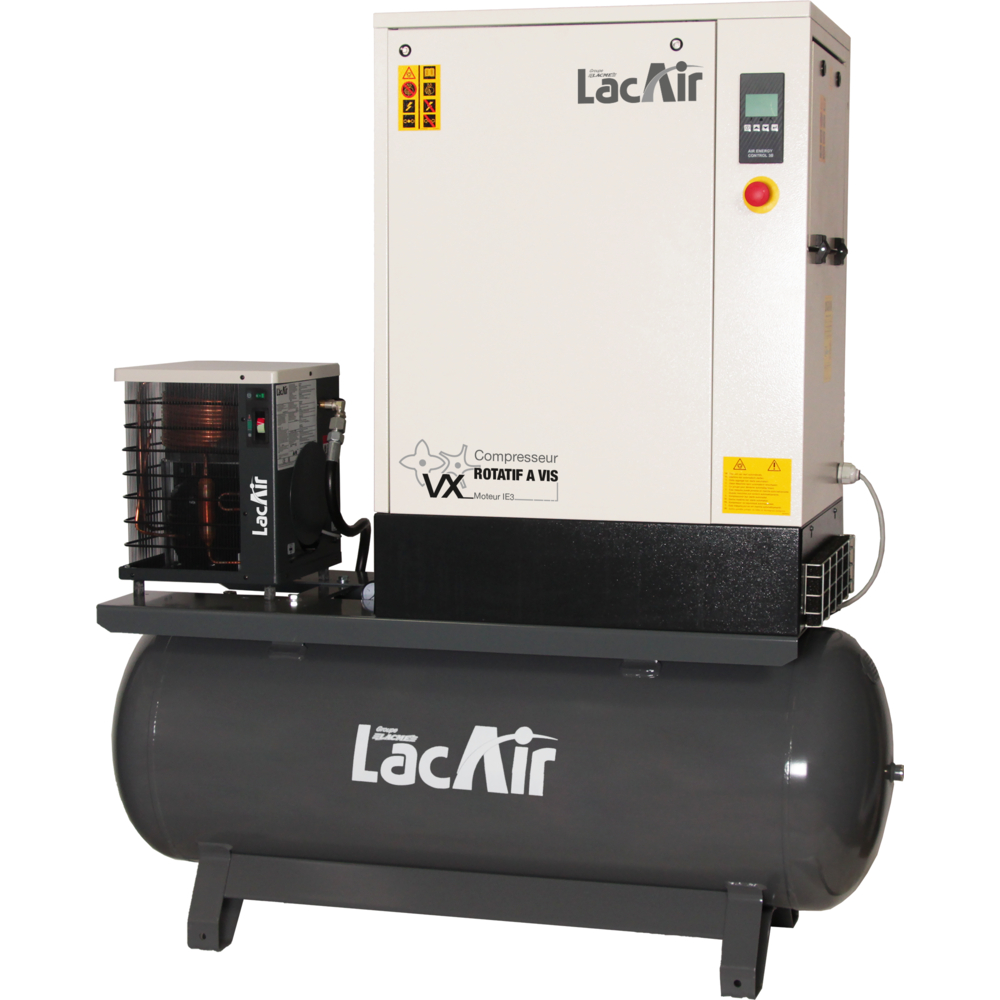

Centrale d'air à vis VX4/270SC
21,6 m³/h
Bloc vis lubrifié encapsulé
Moteur 4 CV (IE3) tri 400 V
Dém. directe
Cuve 270 litres
10 bar
Tableau de commande électronique Air Energy Control 3B
Sécheur frigorifique
La cuve horizontale a une capacité de 270 litres et le système comprend un sécheur frigorifique pour garantir un air sec continu. Le niveau sonore est faible, à 62 dB(A), grâce à une carrosserie spécifique optimisée pour la réduction du bruit.
Le tableau de commande électronique multifonctions Air Energy Control 3B est simple et intuitif, offrant un accès direct aux paramètres essentiels tels que la pression et la température de l’huile, les heures totales de travail et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarmes). Il dispose également d’un indicateur de maintenance et permet la réinitialisation des alarmes.
L’équipement standard comprend un bouton d’arrêt d’urgence, un manomètre 16 bar, une soupape de sécurité conforme CE, un robinet de purge, un cordon d’alimentation, ainsi que tous les filtres, voyants et bouchons d’huile positionnés en façade pour faciliter l’entretien par une seule personne.
Les dimensions du compresseur sont de 147 x 66,5 x 166 cm pour un poids de 237 kg. La garantie est de 2 ans.
Options disponibles : kit de purge automatique par électrovanne temporisée.
Ce compresseur est conçu pour une installation rapide et une utilisation fiable, adaptée aux besoins industriels nécessitant un débit d’air sec et continu avec une faible consommation énergétique et un entretien simplifié.
- Débit 21,6 m³/h
- Bloc vis lubrifié encapsulé X43i avec séparation air/huile intégrée
- Moteur triphasé 4 CV haut rendement IE3 - IP55
- Tension alimentation 400 V triphasé
- Démarrage direct
- Cuve horizontale de 270 litres
- Pression maximale 10 bar
- Sécheur frigorifique intégré
- Entraînement par courroie vertical
- Faible niveau sonore 62 dB(A)
- Tableau de commande électronique Air Energy Control 3B
- Dimensions 147 x 66,5 x 166 cm
- Poids 237 kg
- Garantie 2 ans
Le compresseur fonctionne avec un moteur électrique triphasé couplé via une transmission à courroie, et intègre un tableau de commande électronique multifonctions (Air Energy Control 3B) qui affiche en temps réel la pression, la température de l'huile, les heures de fonctionnement, et l'état du compresseur (marche à vide, compression, alarmes). Ce tableau permet également l'indication de maintenance et la réinitialisation des alarmes.
Le sécheur frigorifique fonctionne automatiquement, maintenant un point de rosée de 3°C pour garantir un air sec continu. Il utilise un circuit de réfrigération avec un compresseur, un condenseur, un évaporateur et une vanne de dérivation pour réguler la capacité frigorifique en fonction de la charge. Le sécheur est calibré en usine, sans nécessité de réglage supplémentaire.
L'appareil est destiné à fournir de l'air comprimé à usage industriel, à usage continu ou intermittent, mais ne doit pas être utilisé dans des environnements à risque d'incendie ou d'explosion, ni pour produire de l'air respirable sans filtration adaptée.
Pour l'installation, la machine doit être placée sur un sol plat, avec un espace suffisant autour pour la maintenance. Elle nécessite un branchement électrique triphasé pour le compresseur et monophasé pour le sécheur, avec un dispositif de coupure automatique en amont. Le raccordement au réseau d'air comprimé doit comporter un robinet d'interception manuel pour isoler le compresseur lors des opérations de maintenance. Le drainage des condensats peut être manuel ou automatique.
En cas de dysfonctionnement, il est conseillé d'éteindre la machine et de ne pas la manipuler, en contactant le service technique.
Le fonctionnement normal garantit un débit d'air continu et sec, avec un contrôle permanent des paramètres essentiels via le tableau de commande. Le sécheur assure l'élimination de l'humidité pour maintenir la qualité de l'air comprimé.
La ventilation de la salle doit permettre une température ambiante entre 5°C et 40°C, avec un volume d'environ 30 m³ et deux ouvertures pour assurer le renouvellement d'air chaud et l'entrée d'air frais.
Ainsi, l'utilisation consiste à mettre en marche le compresseur via le tableau de commande, assurer une alimentation électrique conforme, vérifier les paramètres affichés, contrôler régulièrement la purge des condensats et effectuer la maintenance selon les indications, tout en respectant les conditions d'environnement et d'installation.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Quels sont les éléments spécifiques du bloc vis encapsulé de cette centrale d’air ?
Le bloc vis encapsulé X43i intègre un système compact de séparation air/huile avec vanne d’aspiration et filtres intégrés. Il est entièrement protégé, compact et conçu pour assurer une séparation efficace de l’air et de l’huile, garantissant ainsi la fiabilité et la performance du compresseur.
Comment le tableau de commande Air Energy Control 3B facilite-t-il la gestion du compresseur ?
Ce tableau multifonctions affiche en temps réel la pression et la température de l’huile, les heures totales de fonctionnement et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarmes). Il propose également un indicateur de maintenance et permet la réinitialisation des alarmes, simplifiant ainsi le suivi et l’entretien.
Quels sont les dispositifs de sécurité intégrés à la centrale d’air ?
La machine est équipée d’une soupape de sécurité conforme CE, d’un bouton d’arrêt d’urgence, d’un manomètre 16 bar, ainsi que de protections électriques et mécaniques comme la valve de sécurité sur le réservoir d’air et un thermostat de sécurité arrêtant la machine à 115°C d’huile. Ces dispositifs garantissent la sécurité d’utilisation.
Comment fonctionne le sécheur frigorifique intégré et quel est son rôle ?
Le sécheur frigorifique élimine l’humidité de l’air comprimé pour garantir un air sec continu avec un point de rosée calibré à 3°C. Il utilise un circuit frigorifique avec compresseur, condenseur, évaporateur et vanne de dérivation pour réguler la capacité de refroidissement automatiquement sans réglage supplémentaire.
Quelles sont les conditions d’installation nécessaires pour assurer un fonctionnement optimal ?
La machine doit être installée sur un sol plat avec un espace suffisant pour la maintenance (minimum 1,5 m autour). La salle doit être ventilée avec un volume d’environ 30 m³, une température ambiante comprise entre 5°C et 40°C, et deux ouvertures pour assurer le renouvellement d’air chaud et l’entrée d’air frais.
Quels sont les critères techniques essentiels à vérifier pour choisir cette centrale d’air à vis ?
Il faut vérifier le débit d’air (21,6 m³/h), la pression maximale (10 bar), la capacité du réservoir (270 litres), la présence d’un sécheur frigorifique intégré pour garantir un air sec, ainsi que le moteur triphasé 4 CV haut rendement IE3 (IP55) avec démarrage direct. Le niveau sonore à 62 dB(A) et le tableau de commande multifonctions sont également des critères importants.
