Centrale d'air à vis vx5,5/270sc : 30,6 m³/h - bloc vis lubrifié encapsulé - moteur 5,5 cv tri 400 v LACME - 469655
Référence : LACM469655
Découvrez Centrale d'air à vis vx5,5/270sc : 30,6 m³/h - bloc vis lubrifié encapsulé - moteur 5,5 cv tri 400 v LACME - 469655 disponible à l'achat
- Débit de 30,6 m³/h
- Moteur 5,5 CV tri 400 V
- Cuve de 270 litres
- Pression de 10 bar
- Tableau de commande électronique Air Energy Control 3B
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

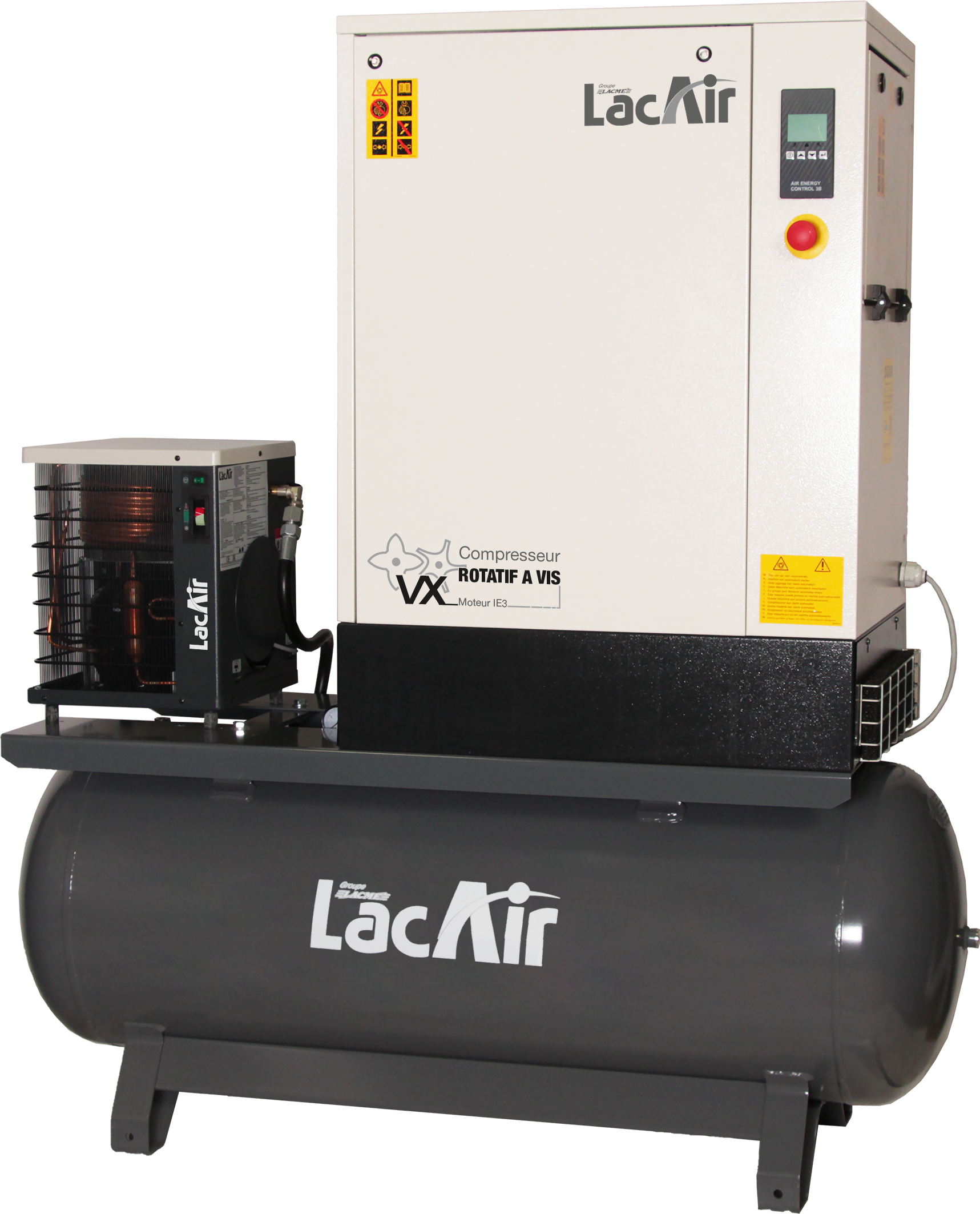

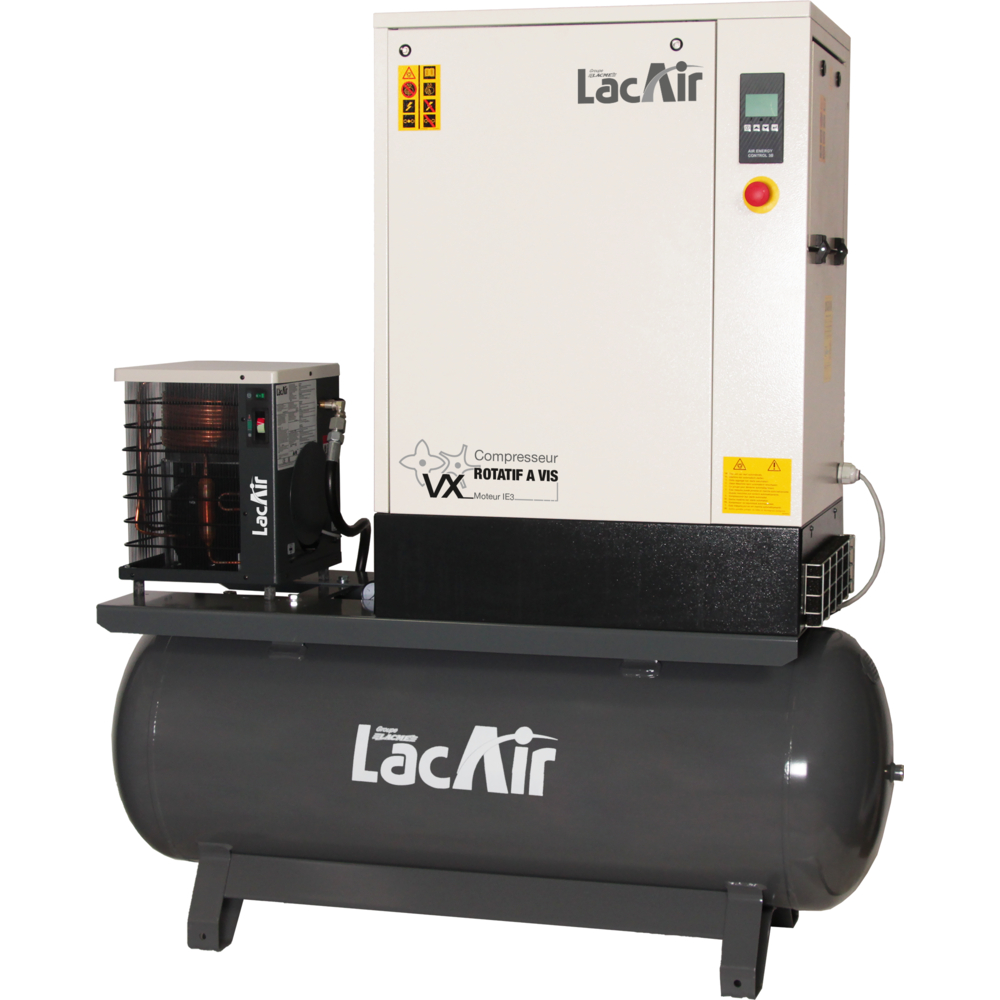

Centrale d'air à vis VX5,5/270SC : 30,6 m³/h
Bloc vis lubrifié encapsulé
Moteur 5,5 CV (IE3) tri 400 V
Démarrage direct
Cuve 270 litres
10 bar
Tableau de commande électronique Air Energy Control 3B
Sécheur frigorifique
La cuve horizontale a une capacité de 270 litres et intègre un sécheur frigorifique garantissant un air sec continu. Le niveau sonore est faible, évalué à 63 dB(A), grâce à une carrosserie spécifique et un design compact entièrement protégé. L’entraînement se fait par courroie verticale.
Le tableau de commande électronique multifonctions Air Energy Control 3B est simple et intuitif. Il affiche en temps réel les paramètres essentiels : pression et température de l’huile, heures totales de travail et en charge, état du compresseur (marche à vide, compression, alarme). Il propose également un indicateur de maintenance et la réinitialisation des alarmes.
L’équipement standard comprend un bouton d’arrêt d’urgence, un manomètre 16 bar, une soupape de sécurité conforme CE, un robinet de purge et un cordon d’alimentation. Tous les filtres, voyants et bouchons d’huile sont accessibles à l’avant pour faciliter l’entretien par une seule personne.
Les dimensions sont de 147 x 66,5 x 166 cm (L x l x h) pour un poids total de 242 kg. La garantie est de 2 ans. Une option de kit de purge automatique par électrovanne temporisée est disponible.
Ce compresseur se distingue par sa compacité, sa fiabilité et sa facilité d’installation et d’utilisation, offrant un air sec garanti avec un faible niveau sonore et une maintenance simplifiée.
- Débit 30,6 m³/h
- Bloc vis lubrifié encapsulé X43i
- Moteur 5,5 CV triphasé 400 V - haut rendement IE3 - IP55
- Démarrage direct
- Cuve horizontale 270 litres avec longerons
- Pression de service 10 bar
- Tableau de commande électronique Air Energy Control 3B
- Sécheur frigorifique garantissant un air sec
- Faible niveau sonore 63 dB(A)
- Entraînement par courroie vertical
- Manomètre 16 bar
- Soupape de sécurité CE
- Robinet de purge
- Dimensions 147 x 66,5 x 166 cm
- Poids 242 kg
- Garantie 2 ans
L'air comprimé passe ensuite vers un sécheur frigorifique intégré, où il est séché automatiquement pour garantir un air sec continu. Le sécheur est calibré en usine pour maintenir un point de rosée de 3°C, évitant ainsi la formation de condensats gelés dans l'évaporateur.
L'utilisation prévue est la fourniture d'air comprimé à usage industriel. L'appareil ne doit pas être utilisé dans des environnements présentant un risque d'incendie ou d'explosion, ni pour produire de l'air destiné à la respiration humaine ou au contact direct avec des denrées alimentaires, sauf si un système de filtration adapté est installé.
Le compresseur est alimenté électriquement en triphasé pour le compresseur et en monophasé pour le sécheur. Il doit être installé sur un sol plat, dans une pièce ventilée avec une température ambiante comprise entre 5°C et 40°C. La pièce doit disposer d'au moins deux ouvertures pour assurer une bonne ventilation, une en position haute pour évacuer l'air chaud et une en position basse pour l'entrée d'air frais.
Lors de l'installation, il faut veiller à laisser suffisamment d'espace autour de la machine pour permettre les opérations de maintenance. Le branchement électrique doit être réalisé par du personnel qualifié, avec un dispositif de coupure automatique et un câble de mise à la terre efficace. Le raccordement au réseau d'air comprimé doit comporter un robinet manuel d'interception pour isoler la machine lors des opérations de maintenance.
Le compresseur est contrôlé via un tableau de commande électronique multifonctions Air Energy Control 3B, qui affiche en temps réel les paramètres essentiels tels que la pression et la température de l'huile, les heures de fonctionnement, l'état du compresseur (marche à vide, compression, alarmes), et propose un indicateur de maintenance ainsi que la réinitialisation des alarmes.
Tous les filtres, voyants et bouchons d'huile sont accessibles à l'avant du compresseur pour faciliter l'entretien par une seule personne.
En cas de dysfonctionnement ou panne, il est conseillé d'éteindre la machine et de ne pas intervenir soi-même, mais de contacter le service technique.
Le résultat attendu est la fourniture d'un débit d'air continu, sec et à une pression de service de 10 bars, avec un faible niveau sonore (63 dB(A)) et une maintenance simplifiée grâce à l'accessibilité des composants.
Enfin, la condensation produite dans le réservoir d'air doit être purgée au moins une fois par jour pour limiter la corrosion interne, avec vérification hebdomadaire du bon fonctionnement de la purge automatique si elle est installée.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Quels sont les éléments techniques spécifiques du compresseur à vis VX 5,5/270 SC qui influencent son choix ?
Ce compresseur offre un débit de 30,6 m³/h à une pression de service de 10 bar grâce à un bloc vis lubrifié encapsulé X43i, garantissant une séparation efficace air/huile. Il est équipé d’un moteur triphasé 5,5 CV à haut rendement IE3 avec démarrage direct, et d’une cuve horizontale de 270 litres intégrant un sécheur frigorifique pour un air sec continu.
Comment le tableau de commande Air Energy Control 3B facilite-t-il l’utilisation et la maintenance ?
Le tableau de commande multifonctions affiche en temps réel la pression et la température de l’huile, les heures totales de fonctionnement, l’état du compresseur (marche à vide, compression, alarmes) et propose un indicateur de maintenance ainsi que la réinitialisation des alarmes. Il est simple d’utilisation et accessible depuis la face avant de la machine.
Quelles sont les conditions d’installation recommandées pour assurer la sécurité et la performance du compresseur ?
Le compresseur doit être installé sur un sol plat dans une pièce ventilée avec une température ambiante entre 5°C et 40°C. La salle doit comporter au moins deux ouvertures (une en hauteur pour évacuer l’air chaud, une basse pour l’entrée d’air frais). Un espace suffisant doit être laissé autour de la machine pour les opérations de maintenance.
Quels dispositifs de sécurité sont intégrés au compresseur et à son sécheur ?
Le compresseur est équipé d’une soupape de sécurité conforme CE, d’un thermostat de sécurité qui arrête la machine si la température d’huile atteint 115°C, d’un arrêt d’urgence, et d’un manomètre 16 bar. Le sécheur dispose également d’une valve de sécurité et d’une protection contre la surcharge. Tous les dispositifs sont conformes à la norme européenne 2006/42 CE.
Comment le système de séchage garantit-il un air comprimé sec et adapté à un usage industriel ?
L’air comprimé est dirigé vers un sécheur frigorifique intégré, calibré en usine pour maintenir un point de rosée de 3°C, évitant la formation de condensats gelés. Le circuit frigorifique fonctionne automatiquement avec un système de dérivation pour réguler la capacité frigorifique et maintenir la pression constante dans l’évaporateur.
Quels sont les critères essentiels à vérifier pour choisir ce type de compresseur à vis ?
Il faut considérer le débit et la pression de service adaptés à l’application, la capacité du réservoir (ici 270 litres), la performance énergétique du moteur (IE3), la présence d’un sécheur intégré pour garantir un air sec, ainsi que les dispositifs de sécurité et de contrôle disponibles, comme le tableau de commande électronique multifonctions.
