Centrale d'air à vis vx7,5/270sc : 46,1 m³/h - bloc vis lubrifié encapsulé - moteur 7,5 cv tri 400 v LACME - 469665
Référence : LACM469665
Découvrez Centrale d'air à vis vx7,5/270sc : 46,1 m³/h - bloc vis lubrifié encapsulé - moteur 7,5 cv tri 400 v LACME - 469665 disponible à l'achat
- 46,1 m³/h de débit d'air
- Moteur 7,5 CV tri 400 V (IE3)
- Cuve de 270 litres, 10 bar
- Tableau de commande électronique
- Sécheur frigorifique intégré
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

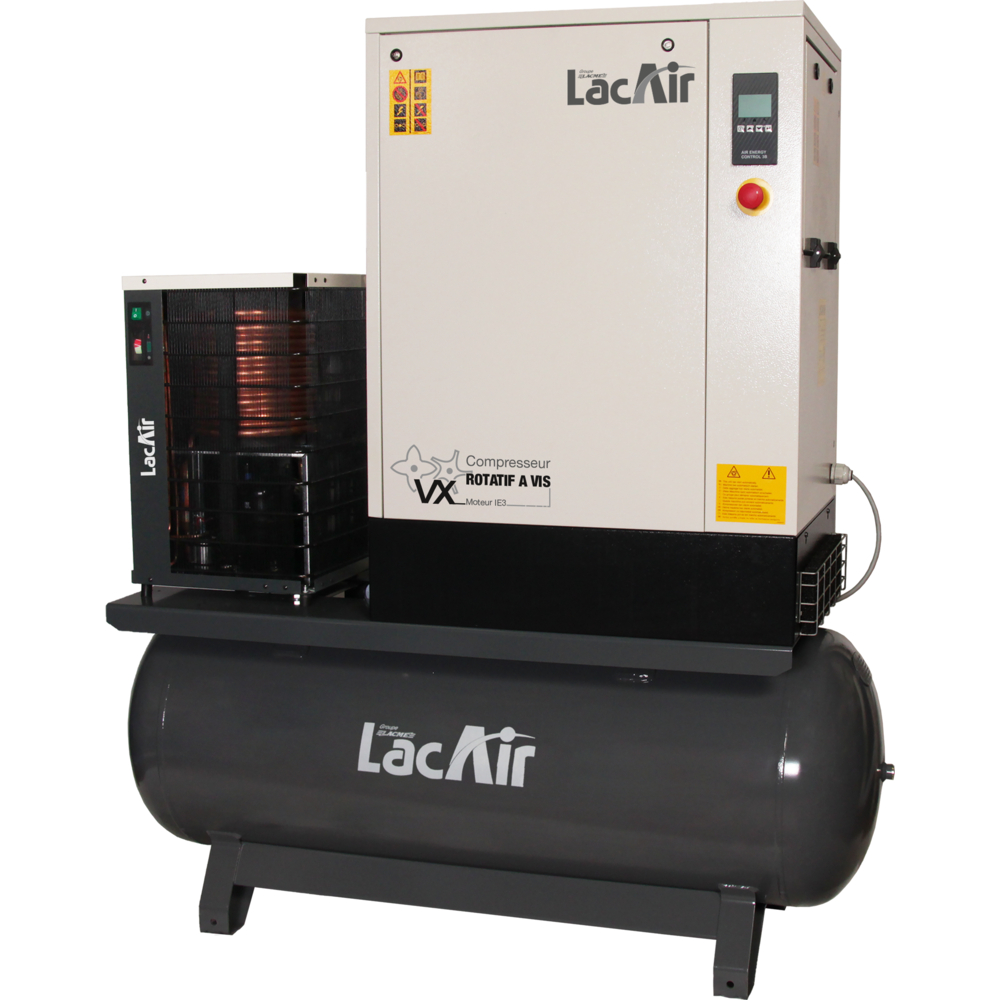

Centrale d'air à vis VX7,5/270SC : 46,1 m³/h
Bloc vis lubrifié encapsulé
Moteur 7,5 CV (IE3) tri 400 V
Dém. Etoile/Triangle
Cuve 270 litres
10 bar
Tableau de commande électronique Air Energy Control 3B
Sécheur frigorifique
Le compresseur est entraîné par courroie verticale et motorisé par un moteur triphasé 7,5 CV (5,5 kW) à haut rendement (IE3, IP55), avec un démarrage étoile/triangle pour une meilleure efficacité énergétique. Il est simple à installer et à mettre en service rapidement.
Le tableau de commande électronique multifonctions Air ENERGY CONTROL 3B offre une interface intuitive, permettant l'accès à différents menus tels que l'indicateur de maintenance (heures restantes avant entretien), la réinitialisation des alarmes, et l'affichage en temps réel des paramètres essentiels : pression et température de l'huile, heures totales de travail et en charge, ainsi que l'état du compresseur (marche à vide, compression, alarmes).
L’équipement standard comprend également un bouton d’arrêt d’urgence, un manomètre 16 bar, une soupape de sécurité conforme aux normes CE, un robinet de purge et un cordon d’alimentation. Tous les filtres, voyants et bouchons d’huile sont situés en façade pour faciliter l’entretien par une seule personne.
Le bloc vis encapsulé intègre un séparateur air/huile, une vanne d’aspiration et des filtres, garantissant fiabilité et performance. La garantie est de 2 ans. En option, un kit de purge automatique par électrovanne temporisée est disponible.
Dimensions : 147 x 66,5 x 166 cm (L x l x h).
Poids : 262 kg.
Raccord de sortie : 3/4" Femelle.
Vitesse du bloc vis : 7 263 tr/min.
Tension d'alimentation : 400 V triphasé.
Ce compresseur est conçu pour un usage industriel nécessitant un air comprimé sec, continu et de qualité, avec une maintenance facilitée et un fonctionnement économique.
- Débit d'air : 46,1 m³/h
- Bloc vis lubrifié encapsulé X43i
- Système compact de séparation air/huile
- Moteur 7,5 CV (5,5 kW) triphasé 400 V - haut rendement IE3 - IP55
- Démarrage étoile/triangle
- Cuve horizontale de 270 litres
- Pression de service : 10 bar
- Entraînement par courroie vertical
- Tableau de commande électronique Air Energy Control 3B
- Sécheur frigorifique intégré
- Niveau sonore : 65 dB(A)
- Dimensions : 147 x 66,5 x 166 cm
- Poids : 262 kg
- Garantie 2 ans
L'utilisateur met en service la machine en la raccordant à une alimentation triphasée pour le compresseur et monophasée pour le sécheur. Le compresseur est entraîné par une courroie verticale et démarre en étoile/triangle. L'ensemble est piloté via un tableau de commande électronique multifonctions Air ENERGY CONTROL 3B, qui affiche en temps réel les paramètres essentiels comme la pression, la température d'huile, les heures de fonctionnement, ainsi que l'état du compresseur (marche à vide, compression, alarmes). Il permet également d'accéder à des menus pour l'indicateur de maintenance et la réinitialisation des alarmes.
La machine est destinée à fournir un débit d'air comprimé continu, sec et de qualité, à une pression de service de 10 bar, avec un débit nominal de 46,1 m³/h. Elle doit être utilisée dans un environnement intérieur avec une température ambiante comprise entre 5°C et 40°C, dans une salle ventilée d'environ 30 m³ avec deux ouvertures pour assurer la circulation d'air frais et l'évacuation de l'air chaud.
Le compresseur doit être installé sur un sol plat et stable, avec suffisamment d'espace autour pour permettre la maintenance. Le raccordement au réseau d'air comprimé doit être réalisé avec un robinet manuel d'interception pour isoler la machine lors des opérations de maintenance. Le drainage des condensats peut être manuel ou automatique, avec un tuyau flexible conduisant à l'extérieur.
En cas de fonctionnement non conforme, notamment en cas de panne ou dysfonctionnement, la machine doit être arrêtée immédiatement et ne pas être manipulée. L'utilisateur doit contacter le service technique. Le compresseur est protégé par un thermostat de sécurité qui arrête la machine si la température d'huile dépasse 115°C.
Tous les filtres, voyants et bouchons d'huile sont situés en façade pour faciliter l'entretien par une seule personne. Un kit de purge automatique par électrovanne temporisée est disponible en option pour améliorer le drainage des condensats.
Le résultat attendu est un débit d'air continu, sec et stable, adapté à un usage industriel, avec un fonctionnement simple et un accès facile aux paramètres de contrôle et de maintenance via le tableau de commande électronique.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Quels sont les éléments techniques différenciants du compresseur à vis VX 7,5/270 SC ?
Ce compresseur est équipé d’un bloc vis lubrifié encapsulé nouvelle génération avec un système compact de séparation air/huile (X43i). Il dispose d’un moteur triphasé 7,5 CV à haut rendement IE3-IP55 et d’un démarrage étoile/triangle. La cuve horizontale de 270 litres intègre un sécheur frigorifique garantissant un air comprimé sec à 10 bar.
Comment le tableau de commande Air ENERGY CONTROL 3B facilite-t-il la gestion et la maintenance ?
Le tableau de commande électronique multifonctions affiche en temps réel la pression et la température d’huile, les heures totales de fonctionnement et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarmes). Il propose aussi un indicateur de maintenance et la réinitialisation des alarmes, simplifiant le suivi et l’entretien.
Quelles sont les conditions d’installation recommandées pour ce compresseur ?
La machine doit être installée sur un sol plat et stable, dans une salle ventilée d’environ 30 m³, avec deux ouvertures pour assurer la circulation d’air frais et l’évacuation de l’air chaud. La température ambiante doit être comprise entre 5°C et 40°C pour un fonctionnement optimal.
Quels dispositifs de sécurité sont intégrés au compresseur ?
Le compresseur est protégé par un thermostat de sécurité qui arrête la machine si la température d’huile dépasse 115°C. Il comprend également une soupape de sécurité conforme aux normes CE, un bouton d’arrêt d’urgence, un manomètre 16 bar, et un robinet de purge. Le réservoir et les valves de sécurité doivent être contrôlés annuellement conformément à la réglementation.
Comment est assurée la qualité de l’air comprimé produit par ce compresseur ?
L’air aspiré est filtré avant compression et passe par un système de séparation air/huile intégré au bloc vis. L’air comprimé est ensuite filtré à nouveau pour réduire la présence d’huile résiduelle, puis séché par un sécheur frigorifique intégré, garantissant un débit d’air sec et continu adapté à un usage industriel.
Quelles sont les facilités d’entretien offertes par ce compresseur ?
Tous les filtres, voyants et bouchons d’huile sont situés en façade pour un accès aisé par une seule personne. Un kit de purge automatique par électrovanne temporisée est disponible en option pour améliorer le drainage des condensats. L’utilisation exclusive de pièces d’origine est recommandée pour préserver la garantie et la sécurité.
