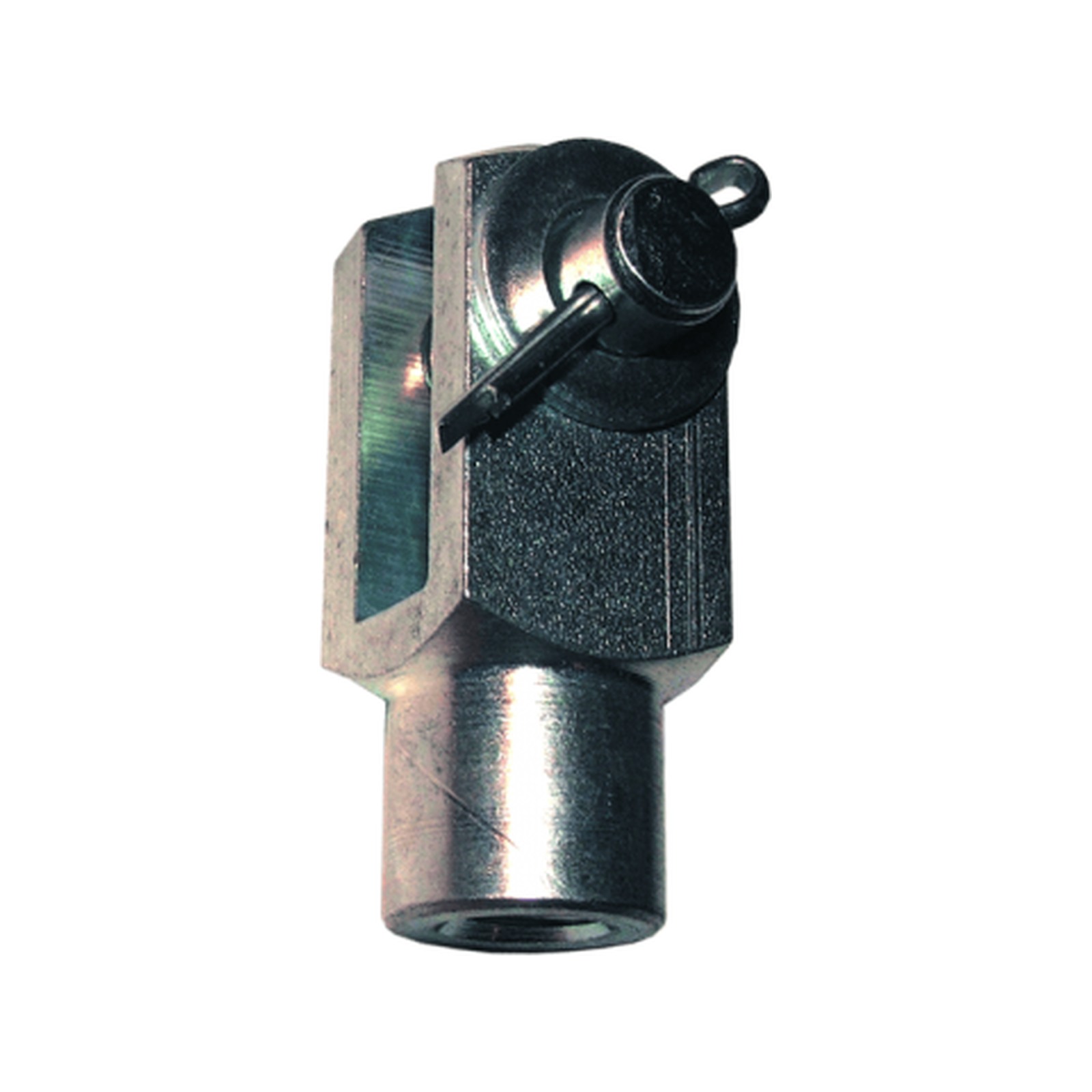

Chape de tringlerie bras courts acier zingué LEVAC 5077D
Référence : L0235077D
Découvrez Chape de tringlerie bras courts acier zingué LEVAC 5077D disponible à l'achat
- Fabriquée en acier zingué pour une bonne résistance à la corrosion
- Vendue avec axe rondelles et goupilles pour un assemblage complet
- Diamètre 8 mm avec pas à droite de 1.25 mm pour une fixation précise
- Queue taraudée carrée assurant une liaison mécanique fiable
- Poids léger de 0.048 kg facilitant la manipulation
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Chape de tringlerie bras courts en acier zingué, galvanisé ou bichromaté sur demande.
Ce modèle est doté d’une queue taraudée carrée.
Chaque chape est vendue avec un axe, des rondelles et des goupilles pour un assemblage complet.
La référence 5077 correspond au modèle bras courts avec un diamètre de 8 mm.
Les dimensions principales sont les suivantes :
- Pas à droite de 1,25 mm
- Longueur A de 8,2 mm
- Largeur B de 16 mm
- Largeur C de 20 mm
- Hauteur E de 14 mm
- Largeur F de 12 mm
- Longueur G de 24 mm
Le poids de cette chape est de 0,048 kg.
Ce produit est destiné à des usages de liaison mécanique dans des tringleries, avec une fabrication en acier zingué pour une bonne résistance à la corrosion.
Il ne doit pas être utilisé pour le levage.
Les dimensions détaillées et les caractéristiques techniques sont disponibles pour garantir une intégration précise dans les applications souhaitées.
La référence 5077 correspond au modèle bras courts avec un diamètre de 8 mm et un pas à droite de 1,25 mm. Ses dimensions principales sont les suivantes : longueur A de 8,2 mm, largeur B de 16 mm, largeur C de 20 mm, hauteur E de 14 mm, largeur F de 12 mm, et longueur G de 24 mm. Le poids de la chape est de 0,048 kg.
Fabriquée en acier zingué, elle offre une bonne résistance à la corrosion. Ce produit ne doit pas être utilisé pour le levage. Les dimensions détaillées et les caractéristiques techniques permettent une intégration précise dans les applications souhaitées.
- matière dominante : acier zingué
- diamètre (mm) : 8
- pas à droite (mm) : 1,25
- longueur A (mm) : 8,2
- largeur B (mm) : 16
- largeur C (mm) : 20
- hauteur E (mm) : 14
- largeur F (mm) : 12
- longueur G (mm) : 24
- poids (kg) : 0,048
- queue taraudée carrée
- vendue avec axe, rondelles et goupilles
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
À quoi sert la chape de tringlerie bras courts acier zingué LEVAC 5077D ?
Cette chape est conçue pour des liaisons mécaniques dans des tringleries. Elle permet de réaliser des assemblages fiables grâce à sa queue taraudée carrée et est vendue avec axe, rondelles et goupilles pour un montage complet.
Quelles sont les dimensions principales et caractéristiques techniques de cette chape ?
Le modèle bras courts réf. 5077D a un diamètre de 8 mm avec un pas à droite de 1,25 mm. Ses dimensions sont : longueur A 8,2 mm, largeur B 16 mm, largeur C 20 mm, hauteur E 14 mm, largeur F 12 mm, longueur G 24 mm. Son poids est de 0,048 kg.
Quelle est la matière de fabrication et quelles sont ses propriétés ?
La chape est fabriquée en acier zingué, ce qui lui confère une bonne résistance à la corrosion. Elle peut également être fournie galvanisée ou bichromatée sur demande.
Ce produit peut-il être utilisé pour le levage ?
Non, cette chape ne doit pas être utilisée pour le levage. Elle est destinée uniquement à des usages de liaison mécanique dans des tringleries.
Quels éléments sont fournis avec la chape pour l’assemblage ?
Chaque chape est vendue avec un axe, des rondelles et des goupilles, assurant un assemblage complet et sécurisé.
