Chape de tringlerie bras courts acier zingué LEVAC 5077E
Référence : L0235077E
Découvrez Chape de tringlerie bras courts acier zingué LEVAC 5077E disponible à l'achat
- Fabriquée en acier zingué pour une bonne résistance à la corrosion
- Livrée complète avec axe rondelles et goupilles pour une installation facile
- Dimensions précises assurant une liaison mécanique fiable
- Poids léger de 0.048 kg pour une manipulation aisée
- Non adaptée pour le levage
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

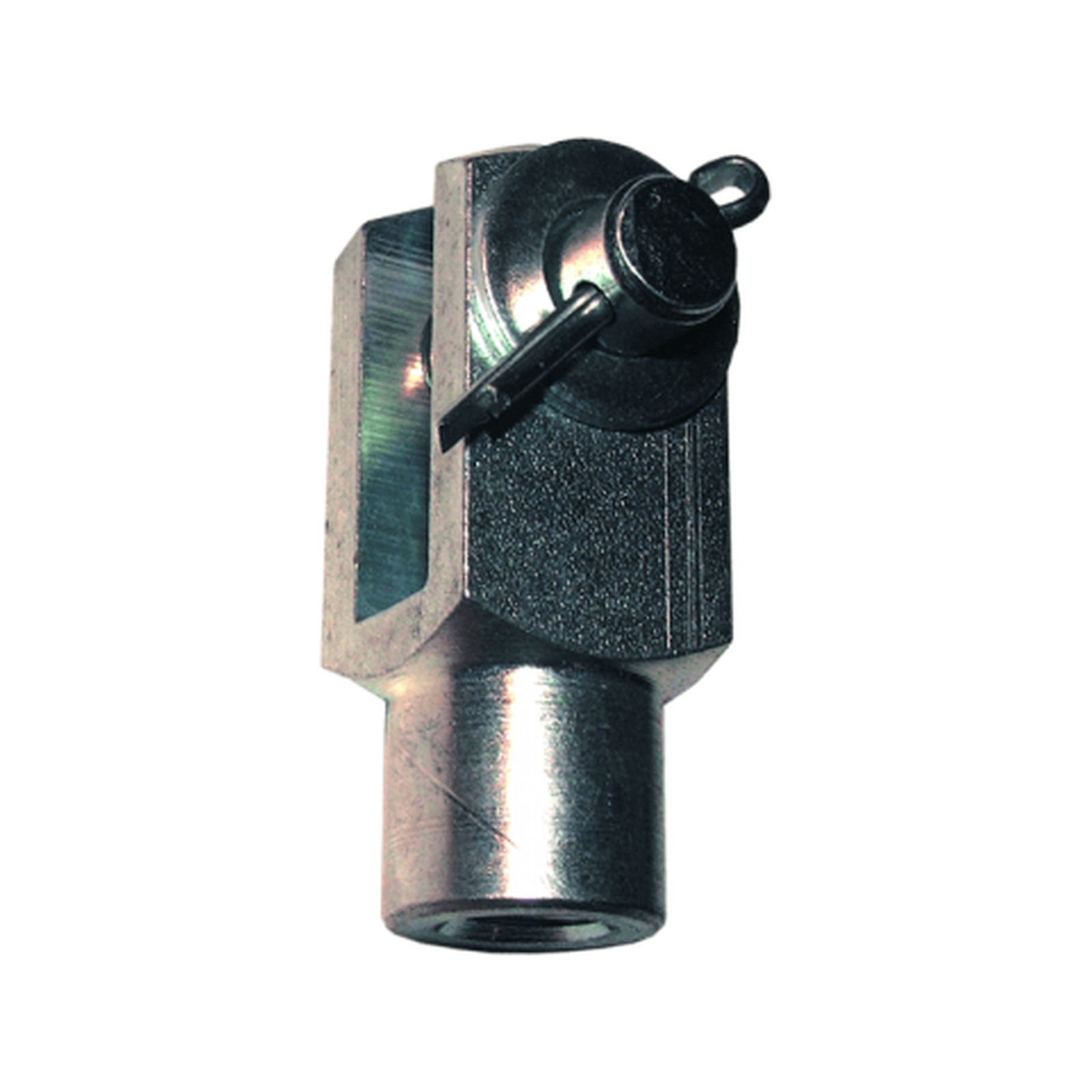

Chape de tringlerie à bras courts, référence 5077, conçue en acier zingué.
Ce modèle est disponible en acier zingué, galvanisé ou bichromaté sur demande.
Il présente une queue taraudée de forme carrée.
Chaque chape est livrée complète avec son axe, ses rondelles et ses goupilles.
Les dimensions principales pour le diamètre de 10 mm sont les suivantes : la longueur B est de 10 mm, C de 16 mm, D de 20 mm, E de 14 mm, F de 20 mm, G de 24 mm, H de 28 mm et J de 40 mm.
Le pas à droite est de 1,5 mm et la longueur A est de 8,2 mm.
Le poids de cette chape est de 0,048 kg.
Cette chape est adaptée pour des usages de liaison mécanique dans les tringleries, avec une fabrication robuste en acier zingué assurant une bonne résistance à la corrosion.
Il est important de noter que ce produit ne doit pas être utilisé pour le levage.
Les dimensions principales pour le diamètre de 10 mm sont les suivantes : longueur B 10 mm, C 16 mm, D 20 mm, E 14 mm, F 20 mm, G 24 mm, H 28 mm, J 40 mm, avec un pas à droite de 1,5 mm et une longueur A de 8,2 mm. Le poids unitaire est de 0,048 kg.
Cette chape est conçue pour des usages de liaison mécanique dans les tringleries. Elle offre une fabrication robuste adaptée à ces applications. Il est important de ne pas l’utiliser pour le levage.
- matière dominante : acier zingué
- diamètre (mm) : 10
- longueur B (mm) : 10
- longueur C (mm) : 16
- longueur D (mm) : 20
- longueur E (mm) : 14
- longueur F (mm) : 20
- longueur G (mm) : 24
- longueur H (mm) : 28
- longueur J (mm) : 40
- pas à droite (mm) : 1,5
- longueur A (mm) : 8,2
- poids (kg) : 0,048
- référence fournisseur : 5077E
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
À quels usages cette chape de tringlerie est-elle destinée ?
Cette chape à bras courts est conçue pour des liaisons mécaniques dans les tringleries. Elle assure une connexion fiable grâce à ses dimensions précises et sa fabrication en acier zingué, garantissant une bonne résistance à la corrosion.
Quels sont les matériaux disponibles pour cette chape de tringlerie ?
Le modèle standard est en acier zingué. Sur demande, il est aussi disponible en acier galvanisé ou bichromaté, permettant d’adapter le produit selon les conditions d’environnement et les exigences de résistance à la corrosion.
Quelles sont les dimensions principales de cette chape pour un diamètre de 10 mm ?
Les principales dimensions sont : longueur B 10 mm, C 16 mm, D 20 mm, E 14 mm, F 20 mm, G 24 mm, H 28 mm et J 40 mm. Le pas à droite est de 1,5 mm et la longueur A est de 8,2 mm, assurant une compatibilité précise pour les assemblages mécaniques.
Le produit peut-il être utilisé pour des opérations de levage ?
Non, cette chape n’est pas adaptée pour le levage. Son usage est exclusivement mécanique pour les tringleries, et il est important de respecter cette limite pour garantir la sécurité et la durabilité du produit.
Quels éléments sont fournis avec la chape pour son installation ?
Chaque chape est livrée complète avec son axe, ses rondelles et ses goupilles, facilitant ainsi une installation rapide et sécurisée sans besoin d’accessoires complémentaires.
