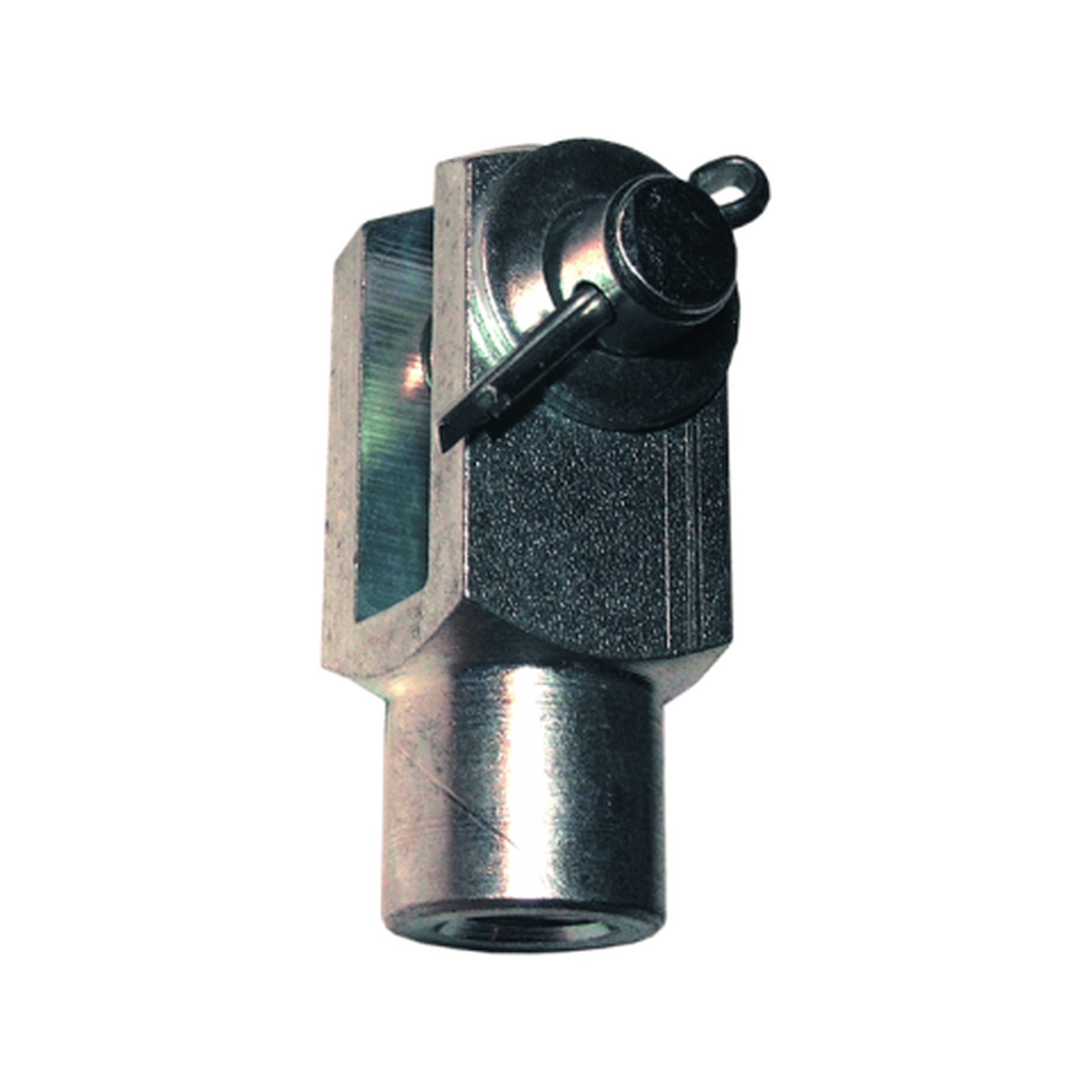

Chape de tringlerie bras courts acier zingué LEVAC 5077H
Référence : L0235077H
Découvrez Chape de tringlerie bras courts acier zingué LEVAC 5077H disponible à l'achat
- Fabriquée en acier zingué pour une bonne résistance à la corrosion
- Livrée complète avec axe rondelles et goupilles pour un montage rapide
- Modèle à queue taraudée carrée avec diamètre de 16 mm
- Options galvanisé ou bichromaté disponibles sur demande
- Ne doit pas être utilisée pour le levage
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Chape de tringlerie à bras courts en acier zingué, modèle à queue taraudée carrée.
Cette chape est proposée en acier zingué, avec des options galvanisé ou bichromaté disponibles sur demande.
Chaque chape est vendue complète avec axe, rondelles et goupilles pour un montage immédiat.
La référence 5077 correspond au modèle à bras courts avec un diamètre de 16 mm.
Les dimensions détaillées pour ce modèle incluent notamment une longueur B de 16 mm, une longueur C de 20 mm, une longueur D de 16 mm, et une longueur E de 14 mm.
Le pas à droite est de 2 mm et la longueur A est de 14,2 mm.
Le poids de la chape 5077 est de 0,245 kg.
Ce produit est destiné à des applications de liaison mécanique dans des systèmes de tringlerie.
Il est important de noter que cette chape ne doit pas être utilisée pour le levage.
La fabrication en acier zingué garantit une bonne résistance à la corrosion.
La possibilité de choisir un traitement galvanisé ou bichromaté permet d’adapter le produit aux conditions d’utilisation spécifiques.
Le produit est conforme aux normes de fabrication LEVAC, avec une qualité assurée depuis 1971.
Les dimensions principales sont les suivantes : diamètre 16 mm, longueur A 14,2 mm, longueur B 16 mm, longueur C 20 mm, longueur D 16 mm, longueur E 14 mm, avec un pas à droite de 2 mm. Le poids de la chape est de 0,245 kg.
Fabriquée en acier zingué, elle bénéficie d’une bonne résistance à la corrosion. Des traitements galvanisé ou bichromaté sont disponibles sur demande pour s’adapter aux conditions spécifiques d’utilisation.
Il est important de noter que cette chape ne doit pas être utilisée pour le levage.
- matière dominante : acier zingué
- diamètre (mm) : 16
- longueur a (mm) : 14,2
- longueur b (mm) : 16
- longueur c (mm) : 20
- longueur d (mm) : 16
- longueur e (mm) : 14
- pas à droite (mm) : 2
- poids (kg) : 0,245
- modèle : à queue taraudée carrée
- fournie avec axe, rondelles et goupilles
- traitement disponible : galvanisé ou bichromaté sur demande
- ne pas utiliser pour le levage
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelles sont les dimensions principales de la chape de tringlerie bras courts acier zingué LEVAC 5077H ?
La chape présente un diamètre de 16 mm avec une longueur A de 14,2 mm, B de 16 mm, C de 20 mm, D de 16 mm et E de 14 mm. Le pas à droite est de 2 mm, ce qui correspond au filetage de la queue taraudée carrée.
Cette chape est-elle prête à être montée dès la réception ?
Oui, la chape est fournie complète avec axe, rondelles et goupilles, ce qui permet un montage immédiat sans besoin d’accessoires supplémentaires.
Quel matériau compose cette chape et quelles protections anticorrosion sont disponibles ?
La chape est fabriquée en acier zingué assurant une bonne résistance à la corrosion. Sur demande, des traitements galvanisé ou bichromaté sont également disponibles pour adapter le produit à des environnements spécifiques.
Peut-on utiliser cette chape pour des opérations de levage ?
Non, il est expressément précisé que cette chape ne doit pas être utilisée pour le levage. Elle est destinée uniquement à des applications de liaison mécanique dans des systèmes de tringlerie.
Quelle est la charge maximale ou la résistance mécanique de cette chape ?
Les données fournies ne précisent pas de charge maximale ou de résistance mécanique. Il est donc important de ne pas extrapoler ces valeurs et de respecter l’usage prévu pour la liaison mécanique uniquement.
