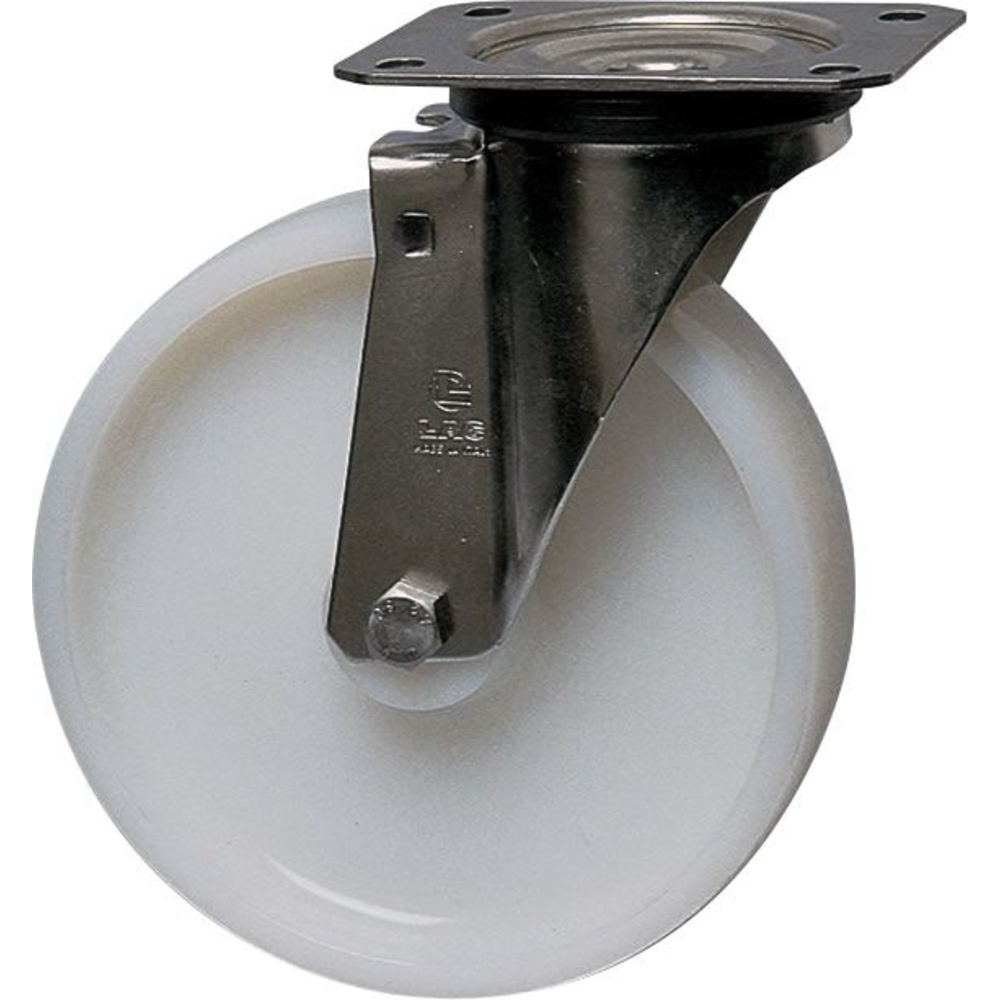

Chape inox moyenne pivotante polyamide D100mm MANULOIRE - 76807
Référence : S01576807
.jpg?frz-width=260){kind=logo}
Découvrez Chape inox moyenne pivotante polyamide D100mm MANULOIRE - 76807 disponible à l'achat
- Corps monobloc en polyamide pour une grande résistance
- Pivotement fluide grâce aux deux couronnes de billes
- Frein avant double action pour sécuriser roue et pivot
- Charge maximale supportée de 150 kg
- Monture en acier inoxydable AISI 304 finition polie
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Conçue pour un usage intensif, la chape inox moyenne pivotante en polyamide de D100mm garantit durabilité et performance.
Son corps est réalisé en polyamide, tandis que la monture en tôle d'acier inoxydable AISI 304 offre une finition polie. Equipée de deux couronnes de billes en AISI 420, elle permet un pivotement fluide et contrôlé. Grâce à son frein avant à double action, vous pouvez sécuriser à la fois la roue et le pivotement pour une utilisation optimale.
Avec une hauteur de 128mm, un entraxe de 80x60mm et un diamètre de 100x30mm, cette chape est conçue pour supporter une charge maximale de 150kg. Son poids est de 0,560kg avec un alésage lisse. Elle présente également un déport de 35mm et une platine de 100x85mm, garantissant ainsi une intégration facile dans divers montages.
Corps monobloc en polyamide.
Monture tôle acier inoxydable AISI 304 finition polie
Pivotement sur 2 couronnes de billes AISI 420.
Frein avant double action (roue et pivotement)
Elle est équipée d’un frein avant à double action permettant de bloquer simultanément la roue et le pivotement pour une sécurité optimale lors de son utilisation. Avec une hauteur totale de 128 mm, un entraxe de fixation de 80 x 60 mm, et une platine de 100 x 85 mm, cette chape s’intègre facilement dans divers montages.
Le diamètre de la roue est de 100 mm avec une largeur de 30 mm, et l’alésage est lisse avec un diamètre de fixation de 8 mm. Son déport est de 35 mm, et elle supporte une charge maximale de 150 kg. Le poids total de la chape est de 0,560 kg.
Cette chape pivotante est idéale pour des applications nécessitant une rotation précise et une fixation solide, tout en offrant une grande résistance à la corrosion grâce à ses matériaux inoxydables. Son frein à double action renforce la sécurité et le contrôle lors des déplacements ou positionnements.
Hauteur : 128mm
Entraxe : 80x60mm
Diamètre : 100x30mm
Diamètre de la fixation : 8mm
Charge maxi : 150Kg
Poids : 0,560kg
Alésage : lisse
Matière corps : polyamide
Roue : pivotante
Déport : 35mm
Platine : 100x85mm
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quels sont les matériaux utilisés pour la fabrication de cette chape pivotante ?
Le corps monobloc de la chape est en polyamide, assurant résistance et légèreté. La monture est fabriquée en tôle d'acier inoxydable AISI 304 avec une finition polie, garantissant durabilité et résistance à la corrosion.
Comment fonctionne le système de pivotement de cette chape ?
Le pivotement s'effectue sur deux couronnes de billes en acier AISI 420, ce qui assure un mouvement fluide et contrôlé de la roue.
Quelle est la capacité maximale de charge supportée par cette chape ?
Cette chape peut supporter une charge maximale de 150 kg, adaptée à un usage intensif.
Comment la sécurité est-elle assurée lors de l'utilisation de cette chape pivotante ?
Elle est équipée d'un frein avant à double action qui bloque simultanément la roue et le pivotement, garantissant un maintien sécurisé lors de son utilisation.
Quelles sont les dimensions principales à prendre en compte pour son intégration ?
La hauteur totale est de 128 mm, avec un entraxe de fixation de 80 x 60 mm et une platine de 100 x 85 mm. Le diamètre de la roue est de 100 mm avec une largeur de 30 mm, et un déport de 35 mm.
