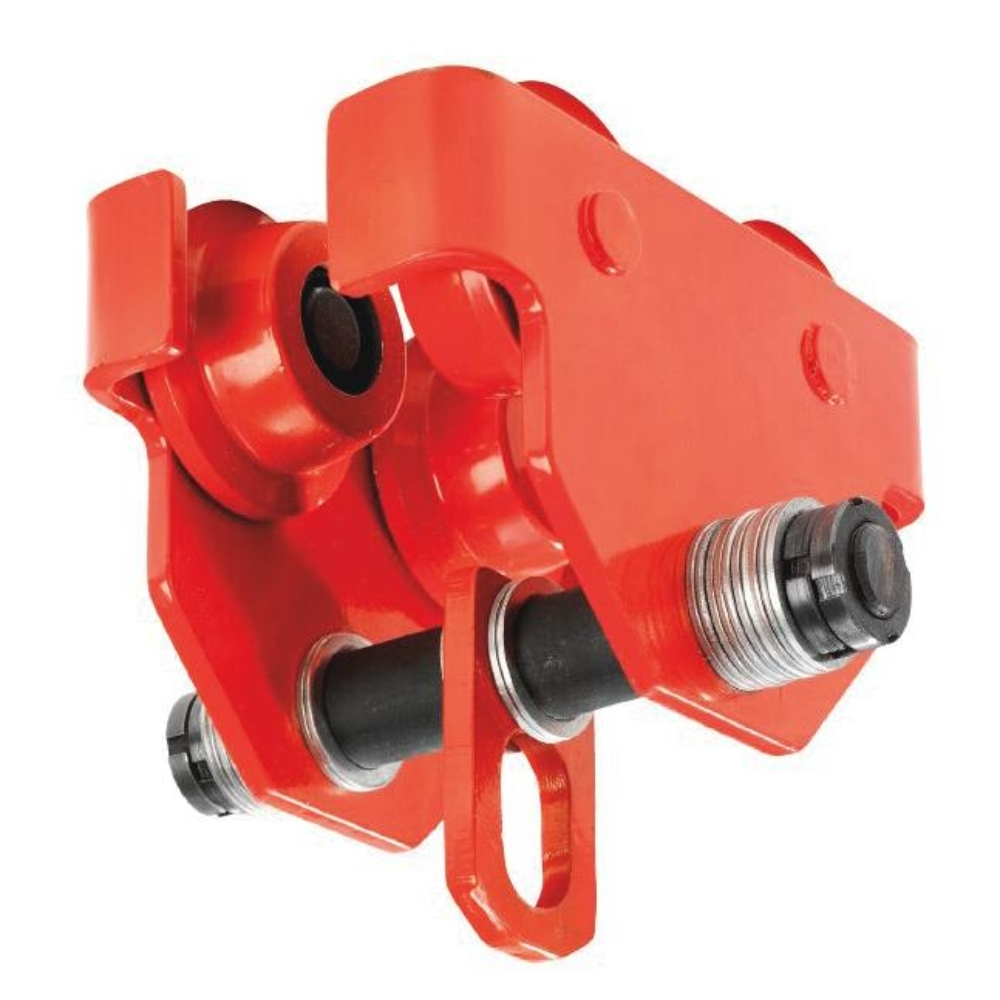

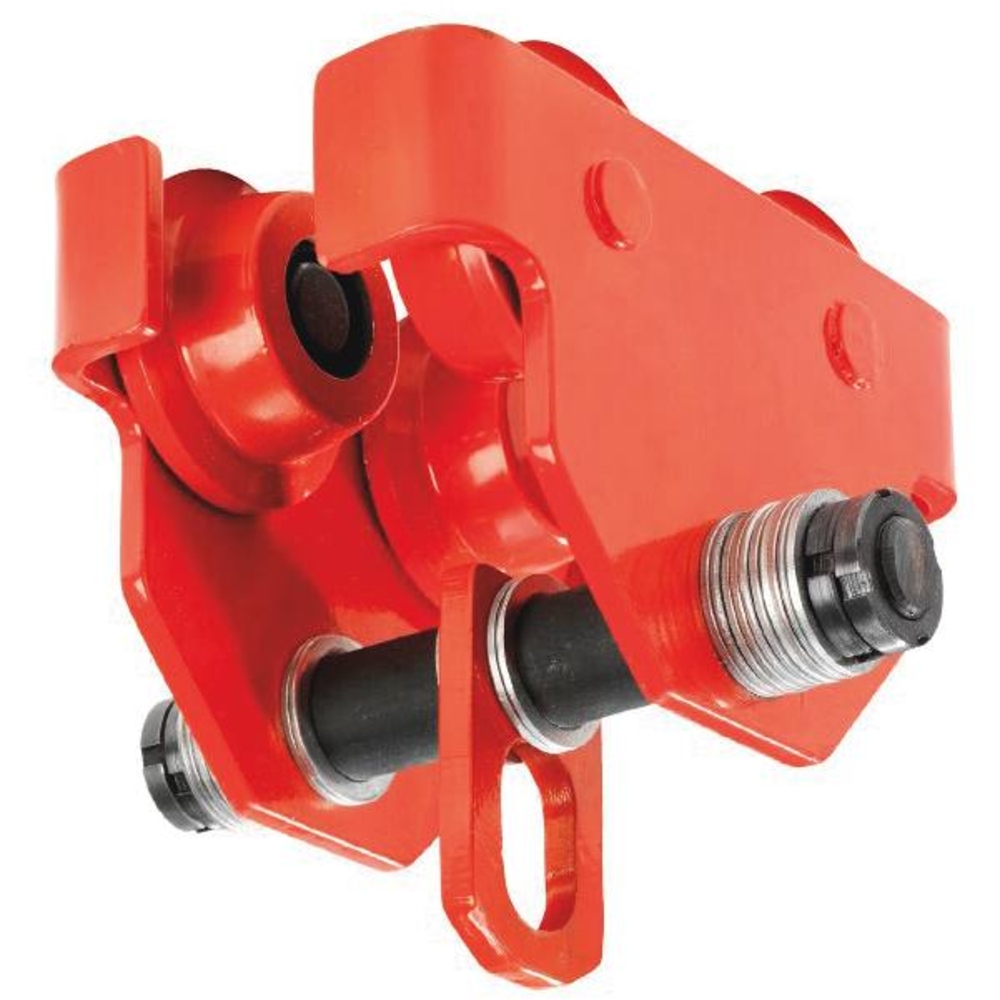

Chariot mobile porte palan 2T sur poutre IPN DRAKKAR - 15402

Le chariot mobile porte palan 2T sur poutre IPN est un équipement essentiel pour les applications de levage. Conçu pour assurer une manutention efficace, il est compatible avec des poutres de type IPN mesurant entre 88 et 146 mm. Ce chariot est idéal pour les travaux nécessitant un déplacement fluide de charges lourdes.
Avec un rayon mini de courbe de 1m30, il permet une grande flexibilité lors des manœuvres dans des espaces restreints. Pour un fonctionnement optimal, il est préconisé de l'utiliser en respectant les capacités de charge et d'accorder une attention particulière à son installation sur la poutre. Ce produit est une solution robuste et fiable, garantissant sécurité et performance dans vos projets de levage.

Rayon mini de courbe : 1m30
Poutre IPN : 88-146mm

Largeur : 230mm
Capacité : 2T
Hauteur totale : 232mm
Longueur : 258mm
Poids article : 14.2KG

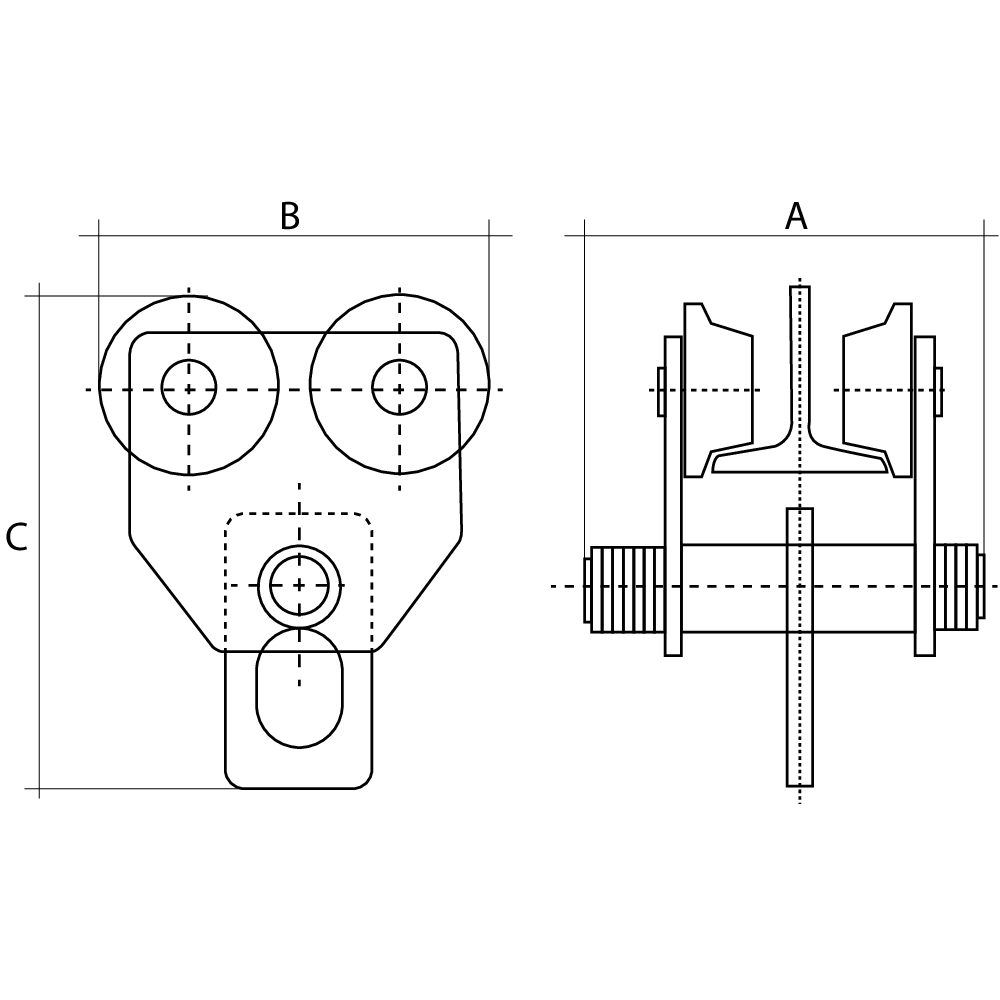

A : 230mm
B : 258mm
C : 232mm

Le chariot pour palan s’utilise par déplacement manuel, en poussant ou tirant, pour déplacer horizontalement une charge suspendue sur une poutre en I de type IPN. Il coulisse sur le rebord inférieur de la poutre, avec une adaptation possible de l’écartement des joues de galet grâce à des rondelles de réglage afin de correspondre à la largeur de la poutre plus 4 mm. La charge doit être suspendue impérativement au milieu de la poutre pour que les plaques supportent la charge de manière égale.

Avant la première utilisation, une inspection visuelle et fonctionnelle doit être réalisée pour vérifier l’absence de défauts sur le chariot et ses composants. Le chariot doit être installé sur un rail à niveau, avec un espacement entre les joues des galets supérieur de 2 à 3 mm à la largeur de la poutre, et les écrous de l’axe de suspension doivent être serrés après avoir suspendu une charge légère pour essai. Le déplacement du chariot sur la poutre doit être vérifié avec une charge afin de s’assurer que les galets roulent librement et que les plaques sont parallèles.

L’utilisation doit respecter les capacités nominales indiquées (2 tonnes pour ce modèle) et se limiter à des poutres IPN de 88 à 146 mm de largeur. Le chariot ne doit pas être utilisé dans des environnements humides, corrosifs ou explosifs. La charge doit être suspendue verticalement, sans balancement ni efforts latéraux, et ne jamais dépasser la capacité maximale. Le déplacement doit s’effectuer manuellement sans forcer, en évitant les courses excessives et en ne laissant jamais la charge suspendue sans surveillance.

En cas de fonctionnement non conforme, notamment si des défauts sont observés, si la force de manœuvre devient excessive ou si la chaîne est emmêlée, l’utilisation doit être immédiatement arrêtée. Il est interdit de modifier le chariot ou de l’utiliser avec des accessoires non recommandés.

Le résultat attendu est un déplacement fluide et sécurisé de la charge suspendue sur la poutre, avec une grande flexibilité dans les manœuvres, même dans des espaces restreints, grâce à un rayon minimum de courbe de 1,30 mètre. Des inspections régulières doivent être effectuées pour garantir le bon état de fonctionnement et la sécurité de l’appareil.
