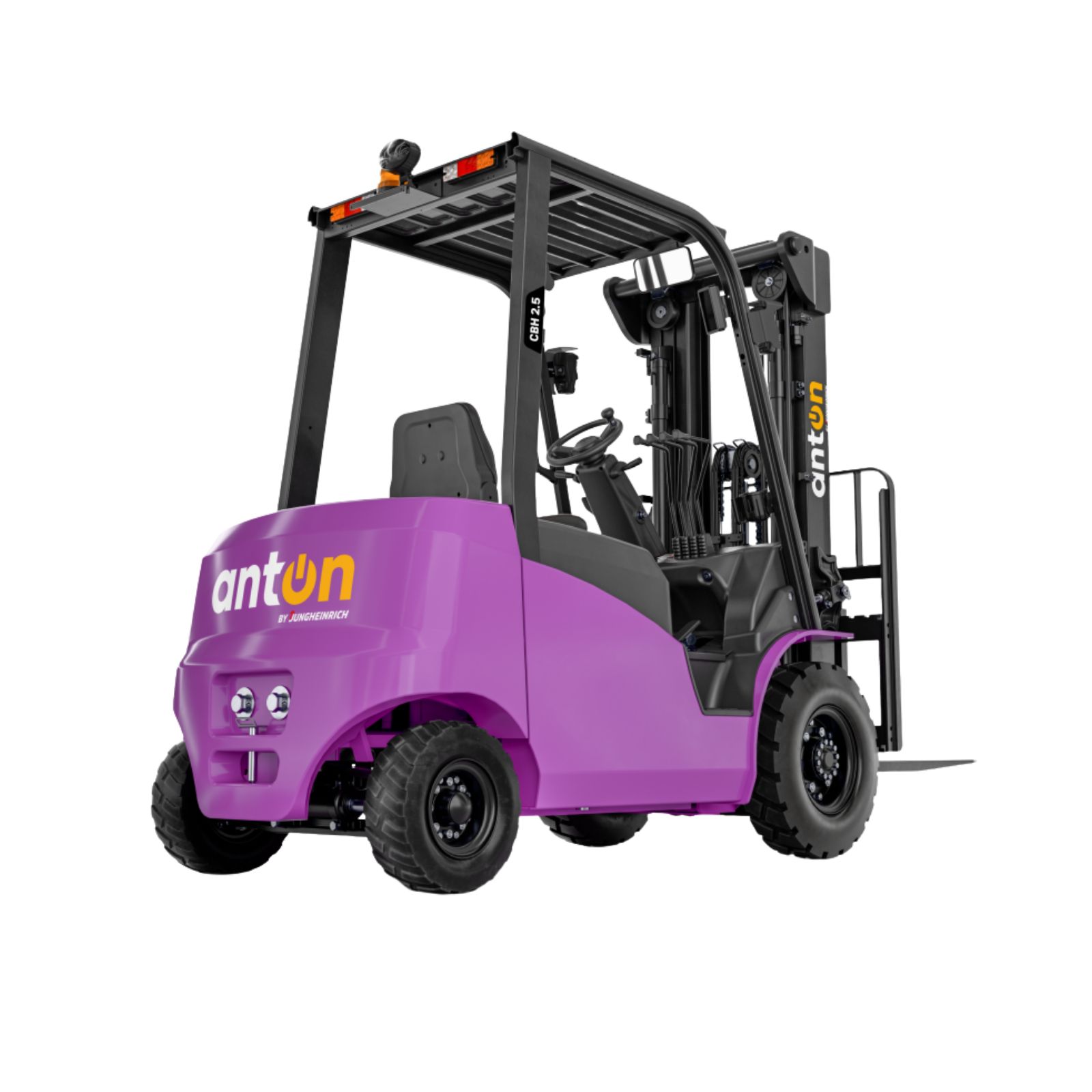

Chariot élévateur électrique CBH 2.5 hauteur levée max 3300 mm JUNGHEINRICH - 52536539
Référence : J04552536539
Découvrez Chariot élévateur électrique CBH 2.5 hauteur levée max 3300 mm JUNGHEINRICH - 52536539 disponible à l'achat
- Capacité de charge jusqu’à 2 500 kg pour manutentions intensives
- Hauteur de levée maximale de 3 300 mm avec mât télescopique double
- Batterie lithium-ion 80 V 230 Ah avec charge rapide en 3,5 h
- Vitesse de déplacement jusqu’à 17 km/h sans charge pour plus d’efficacité
- Tablier à déplacement latéral intégré pour un positionnement précis des charges
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

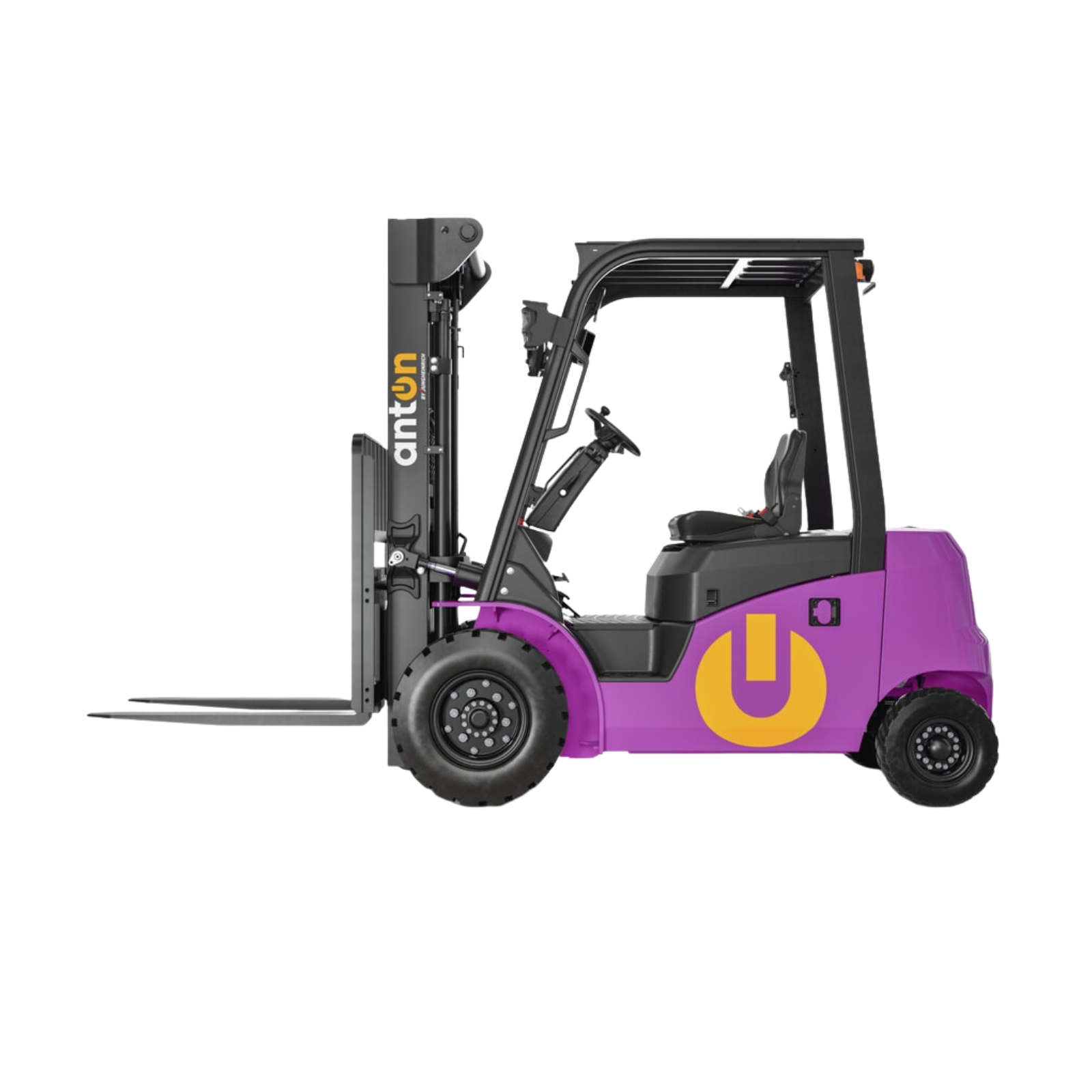

Le chariot élévateur électrique AntOn by Jungheinrich CBH 2.5 est une solution de manutention destinée aux professionnels recherchant un équipement performant pour le transport, le chargement, le déchargement et le stockage de charges jusqu’à 2 500 kg. Sa motorisation électrique et sa batterie lithium-ion 80 V / 230 Ah permettent de répondre aux besoins des environnements logistiques, entrepôts, ateliers et zones de production nécessitant des opérations de manutention régulières.

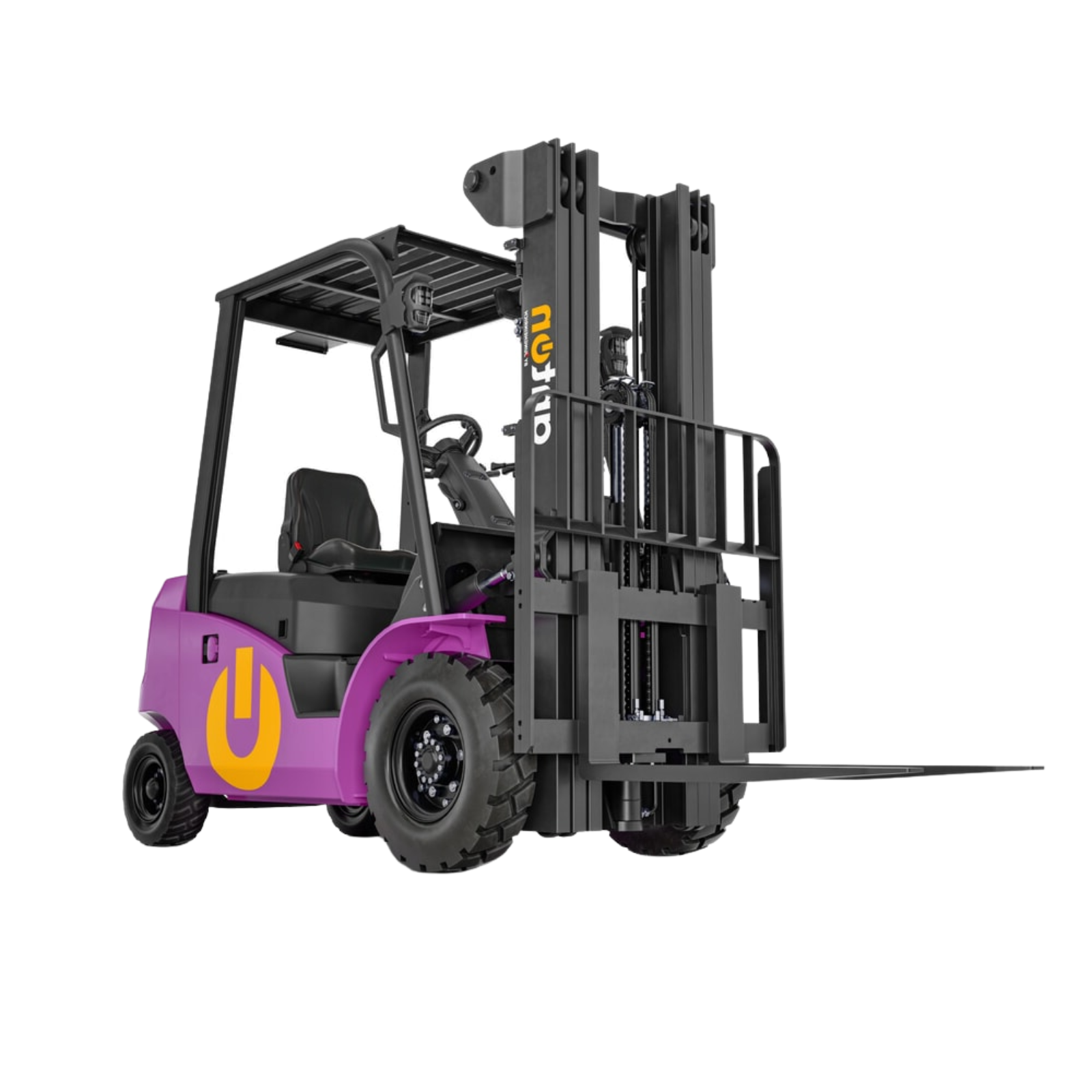

Équipé d’un mât télescopique double (ZT), le CBH 2.5 atteint une hauteur de levée maximale de 3 300 mm. Cette configuration convient particulièrement aux applications nécessitant une hauteur de stockage intermédiaire, sans les contraintes d’un mât triple. La levée libre atteint 120 mm, tandis que la hauteur du mât varie de 2 240 à 4 360 mm. Le centre de gravité de la charge est de 500 mm et les fourches de 1 150 mm permettent la manutention de palettes et charges courantes compatibles avec ce type de chariot.
Avec une largeur totale de 1 154 mm, une longueur totale de 3 695 mm et un rayon de braquage de 2 300 mm, ce chariot élévateur électrique conserve une bonne maniabilité dans les espaces de travail contraints. L'allée de travail nécessaire est de 4 195 mm. Sa garde au sol de 170 mm facilite les déplacements sur différentes surfaces, notamment lors des utilisations en extérieur.
Le CBH 2.5 bénéficie d’une motorisation particulièrement adaptée aux opérations de manutention intensives, avec un moteur de traction de 17 kW et un moteur d’élévation de 26 kW. La commande de traction AC et les vitesses de déplacement pouvant atteindre 17 km/h sans charge favorisent la fluidité des déplacements et le rendement des opérations. Le rendement de transbordement atteint jusqu’à 150 t/h selon les conditions d’utilisation.
Batterie lithium-ion et recharge externe

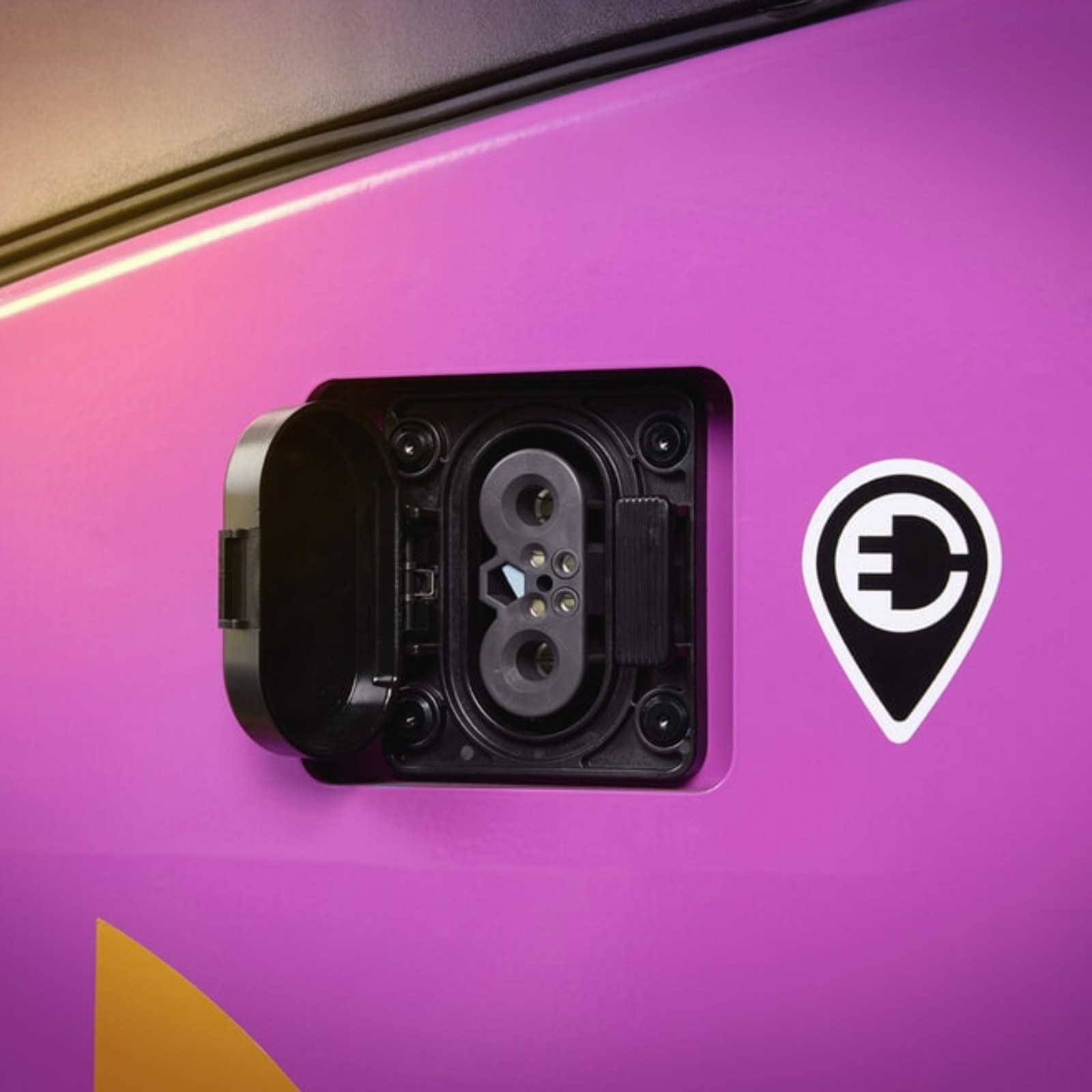

La batterie lithium-ion 80 V / 230 Ah constitue une solution adaptée aux applications professionnelles nécessitant une alimentation électrique régulière. Le chariot est fourni avec un chargeur externe D400 de 80 V et 60 A, équipé d'une prise CEE rouge 32 A à 5 broches 3P+N+E. Le temps de charge indiqué est de 3,5 heures, permettant de limiter les immobilisations entre les périodes d'utilisation.
La technologie AntOn LI-ION permet de bénéficier d'une motorisation électrique adaptée aux opérations de manutention quotidiennes. La consommation d'énergie annoncée dans les conditions de rendement de transbordement maximal est de 6,21 kWh/h.
Tablier à déplacement latéral intégré
Le tablier à déplacement latéral intégré permet d'ajuster latéralement la position de la charge sans devoir repositionner l'ensemble du chariot. Cette fonction facilite notamment l'alignement des palettes dans les rayonnages, lors du chargement de véhicules ou lorsque les conditions d'accès ne permettent pas un positionnement parfaitement frontal.
Le tablier porte-fourche est de type ISO 2 A, avec une largeur de 1 040 mm. Les fourches présentent une longueur de 1 150 mm, une largeur de 122 mm et une hauteur de 40 mm. L'inclinaison du mât et du tablier porte-fourche est de 6° vers l'avant et 10° vers l'arrière.
Hydraulique et équipements de travail
Le CBH 2.5 dispose d'une hydraulique auxiliaire ZH1 avec une connexion fixe. Le débit d'huile pour les accessoires atteint 35 l/min, pour une pression de travail de 180 bar. Cette configuration permet l'utilisation d'accessoires hydrauliques compatibles avec les caractéristiques du chariot.

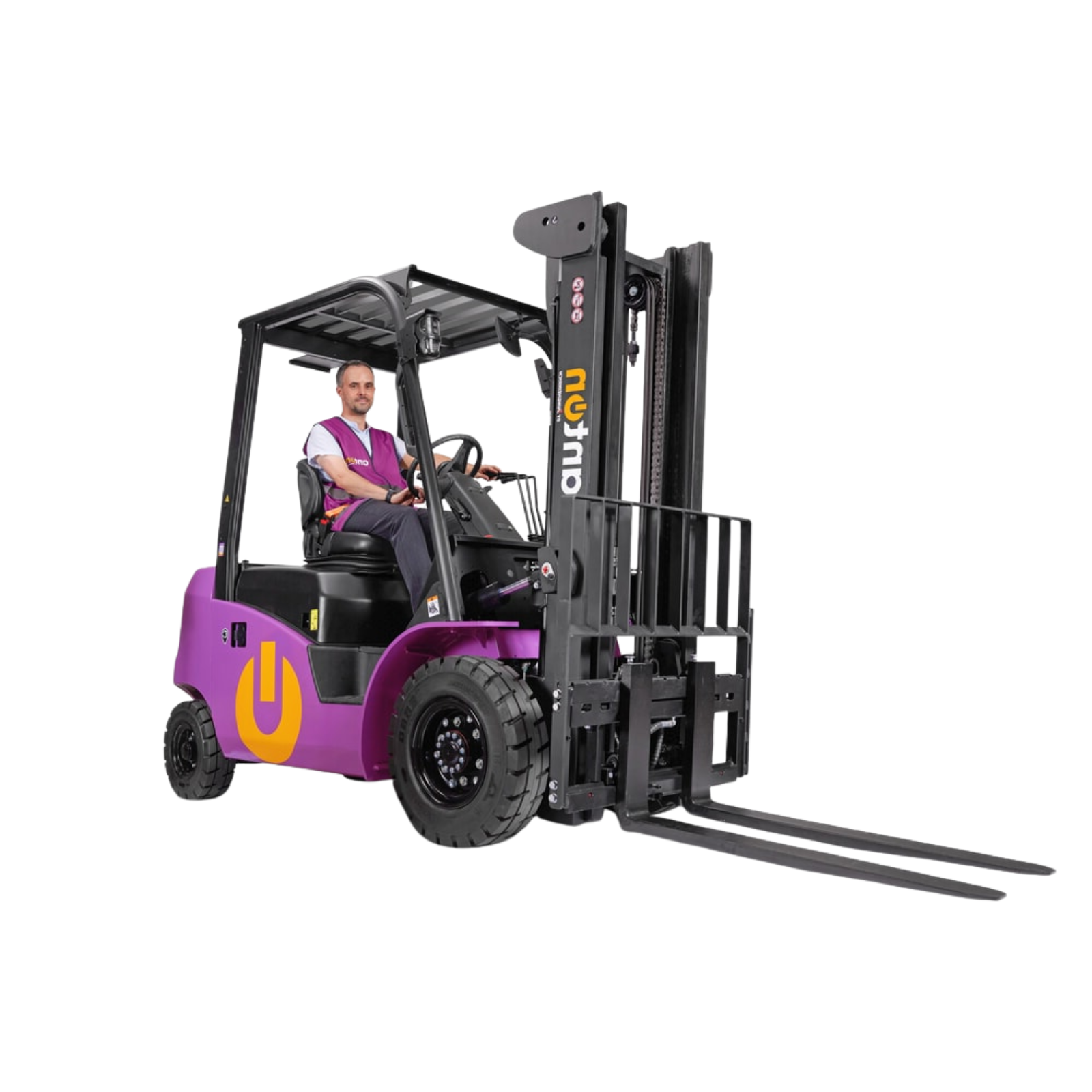

Le poste de conduite est conçu pour une utilisation assise et intègre un affichage LED tactile, un raccord USB, un rétroviseur et une surveillance de boucle de ceinture. L'éclairage comprend deux projecteurs de travail LED à l'avant ainsi qu'une lampe stroboscopique LED, améliorant la visibilité du chariot et son repérage dans les zones de travail.
Le CBH 2.5 est également équipé d'un attelage de remorque, ce qui permet d'élargir ses possibilités d'utilisation pour certaines opérations de transport interne, sous réserve de la compatibilité de l'application et des charges tractées.
Avec son châssis quatre roues, ses pneus Super Elastic, sa garde au sol de 170 mm et sa capacité de franchissement pouvant atteindre 25 % sans charge, le chariot élévateur électrique AntOn by Jungheinrich CBH 2.5 est adapté à une utilisation polyvalente. Son niveau de pression acoustique de 74 dB(A) selon EN 12 053 contribue également à limiter les nuisances sonores par rapport à une solution thermique équivalente.
La référence 52536539 permet d'identifier précisément cette configuration du CBH 2.5. Avant commande, il est recommandé de vérifier la capacité de charge résiduelle à la hauteur de levée souhaitée, les dimensions des allées de circulation, la hauteur disponible sur le site ainsi que la compatibilité des accessoires avec le système hydraulique du chariot.
Contrat d’entretien non inclus avec l’achat de la machine (Sur demande)
Un contrat d’entretien avec maintenances préventives avec ou sans VGP peut-être mis en place directement avec JUNGHEINRICH suite à l’achat de votre machine sur le site BATIAVENUE.
Une maintenance préventive comprend le déplacement d’un technicien pour effectuer une maintenance préventive réalisée à intervalle régulier et la vérification du bon état du matériel selon plus de 70 points de contrôle définis par le constructeur, les pièces de maintenance sont incluses.
Le contrat d’entretien se règle sous la forme d’un loyer mensuel auprès de JUNGHEINRICH directement, nous pouvons vous communiquer les montants avant l’achat de votre machine sur demande et vous mettre en relation avec eux par la suite pour sa mise en place.
Ce montant diffère si vous intégrez les VGP dans votre contrat d’entretien et pour chacune des machines de la gamme AntOn.
Ce chariot est équipé d’un mât télescopique double (ZT) offrant une hauteur de levée maximale de 3 300 mm, avec une levée libre de 120 mm et une hauteur de mât variant entre 2 240 et 4 360 mm. Le centre de gravité de la charge est situé à 500 mm, et les fourches mesurent 1 150 mm de longueur, 122 mm de largeur et 40 mm de hauteur. L’inclinaison du mât et du tablier porte-fourche est de 6° vers l’avant et 10° vers l’arrière. Le tablier porte-fourche est de type ISO 2A, avec un déplacement latéral intégré facilitant l’ajustement latéral de la charge sans repositionner le chariot.
En termes de dimensions, le CBH 2.5 présente une largeur totale de 1 154 mm, une longueur totale de 3 695 mm, un rayon de braquage de 2 300 mm et une allée de travail nécessaire de 4 195 mm. Sa garde au sol est de 170 mm, avec une garde au sol sous le mât de 125 mm, ce qui lui permet de circuler aisément sur des surfaces variées, y compris en extérieur.
La motorisation électrique se compose d’un moteur de traction de 17 kW et d’un moteur d’élévation de 26 kW, avec une commande de traction AC. La vitesse maximale atteint 17 km/h sans charge et 16 km/h avec charge. La vitesse de levée est de 0,56 m/s sans charge et 0,50 m/s avec charge, tandis que la vitesse de descente est de 0,56 m/s sans charge et 0,54 m/s avec charge. Le chariot peut franchir des pentes jusqu’à 25 % sans charge et 14 % avec charge. Le rendement de transbordement est de 150 tonnes par heure.
Le CBH 2.5 est alimenté par une batterie lithium-ion 80 V / 230 Ah, offrant une alimentation régulière adaptée aux cycles intensifs. Le chargeur externe D400 (80 V, 60 A) permet une recharge rapide en 3,5 heures, limitant ainsi les temps d’immobilisation. La consommation énergétique en conditions de rendement maximal est de 6,21 kWh/h.
Le poste de conduite est ergonomique, conçu pour une utilisation assise, avec un affichage LED tactile regroupant les informations essentielles, un raccord USB, un rétroviseur et une surveillance de boucle de ceinture. L’éclairage est assuré par deux projecteurs LED à l’avant et une lampe stroboscopique LED pour une meilleure visibilité et sécurité. Le chariot dispose également d’un attelage de remorque pour étendre ses possibilités d’utilisation.
L’hydraulique auxiliaire ZH1 avec une connexion fixe fournit un débit d’huile de 35 l/min sous une pression de 180 bar, compatible avec divers accessoires hydrauliques. Les pneus Super Elastic (SE) et le châssis à quatre roues garantissent stabilité et polyvalence, avec une capacité de franchissement élevée.
Ce chariot élévateur bénéficie d’un niveau sonore réduit de 74 dB(A) selon la norme EN 12 053, limitant les nuisances sonores par rapport à des modèles thermiques.
Les usines de production sont certifiées ISO 9001 et ISO 14001, et les matériels Jungheinrich sont conformes aux normes européennes de sécurité.
En résumé, le CBH 2.5 AntOn by Jungheinrich est un chariot élévateur électrique compact, maniable et robuste, adapté à des opérations de manutention intensives dans des environnements variés, offrant une motorisation puissante, une ergonomie soignée et une technologie lithium-ion performante pour une productivité optimale.
- Marque : AntOn by Jungheinrich
- Modèle : CBH 2.5
- Référence : 52536539
- Numéro d'article : 603049
- EAN/GTIN : 4055091338255
- Type : chariot élévateur électrique
- Capacité de charge : 2 500 kg
- Centre de gravité de la charge : 500 mm
- Hauteur de levée maximale : 3 300 mm
- Plage de course : 40 à 3 300 mm
- Levée libre : 120 mm
- Type de mât : mât télescopique double ZT
- Hauteur du mât : 2 240 à 4 360 mm
- Tablier porte-fourche ISO : 2 A
- Largeur du tablier porte-fourche : 1 040 mm
- Tablier à déplacement latéral : intégré
- Longueur des fourches : 1 150 mm
- Largeur des fourches : 122 mm
- Hauteur des fourches : 40 mm
- Inclinaison du mât / tablier porte-fourche : 6° / 10°
- Entraînement : électrique
- Commande de traction : AC
- Puissance du moteur de traction : 17 kW
- Puissance du moteur d'élévation : 26 kW
- Batterie : lithium-ion
- Tension de la batterie : 80 V
- Capacité de la batterie : 230 Ah
- Chargeur : D400, 80 V, 60 A, CEE rouge 32 A, 5 broches 3P+N+E
- Temps de charge : 3,5 h
- Consommation d'énergie : 6,21 kWh/h
- Label de qualité : AntOn LI-ION
- Vitesse de traction avec charge : 16 km/h
- Vitesse de traction sans charge : 17 km/h
- Vitesse d'élévation avec charge : 0,50 m/s
- Vitesse d'élévation sans charge : 0,56 m/s
- Vitesse de descente avec charge : 0,54 m/s
- Vitesse de descente sans charge : 0,56 m/s
- Pente franchissable avec charge : 14 %
- Pente franchissable sans charge : 25 %
- Rendement de transbordement : 150 t/h
- Rayon de braquage : 2 300 mm
- Allée de travail, largeur : 4 195 mm
- Longueur totale : 3 695 mm
- Largeur totale : 1 154 mm
- Poids propre avec batterie : 4 115 kg
- Plus petite distance du point de rotation : 838 mm
- Garde au sol : 170 mm
- Garde au sol sous le mât avec charge : 125 mm
- Hauteur d'attelage : 311 mm
- Hauteur du siège conducteur : 1 095 mm
- Hauteur toit de protection / cabine : 2 165 mm
- Frein : hydraulique
- Débit d'huile pour accessoires : 35 l/min
- Pression de travail pour accessoires : 180 bar
- Hydraulique supplémentaire : ZH1 / 1 connexion fixe
- Effort au crochet avec charge / sans charge : 2 270 / 2 270 N
- Roue motrice : Super Elastic (SE)
- Dimensions des roues avant : 7.00-12
- Dimensions des roues arrière : 18x7-8
- Type d'affichage : LED tactile
- Raccord USB : oui
- Utilisation : siège conducteur
- Niveau de pression acoustique : 74 dB(A) selon EN 12 053
- Éclairage : 2 projecteurs de travail avant LED / lampe stroboscopique LED
- Équipements : attelage de remorque / surveillance de boucle de ceinture / rétroviseur
