Chariot élévateur électrique CBH 2.5 hauteur levée max 4800 mm cabine intempéries ECO JUNGHEINRICH - 52536540
Référence : J04552536540
Découvrez Chariot élévateur électrique CBH 2.5 hauteur levée max 4800 mm cabine intempéries ECO JUNGHEINRICH - 52536540 disponible à l'achat
- Capacité de charge jusqu’à 2 500 kg pour manutention efficace
- Hauteur de levée maximale de 4 800 mm pour rayonnages hauts
- Batterie lithium-ion 80 V 230 Ah avec charge rapide 3.5 h
- Cabine intempéries ECO offrant protection et visibilité optimale
- Vitesse de traction jusqu’à 17 km/h pour déplacements rapides
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

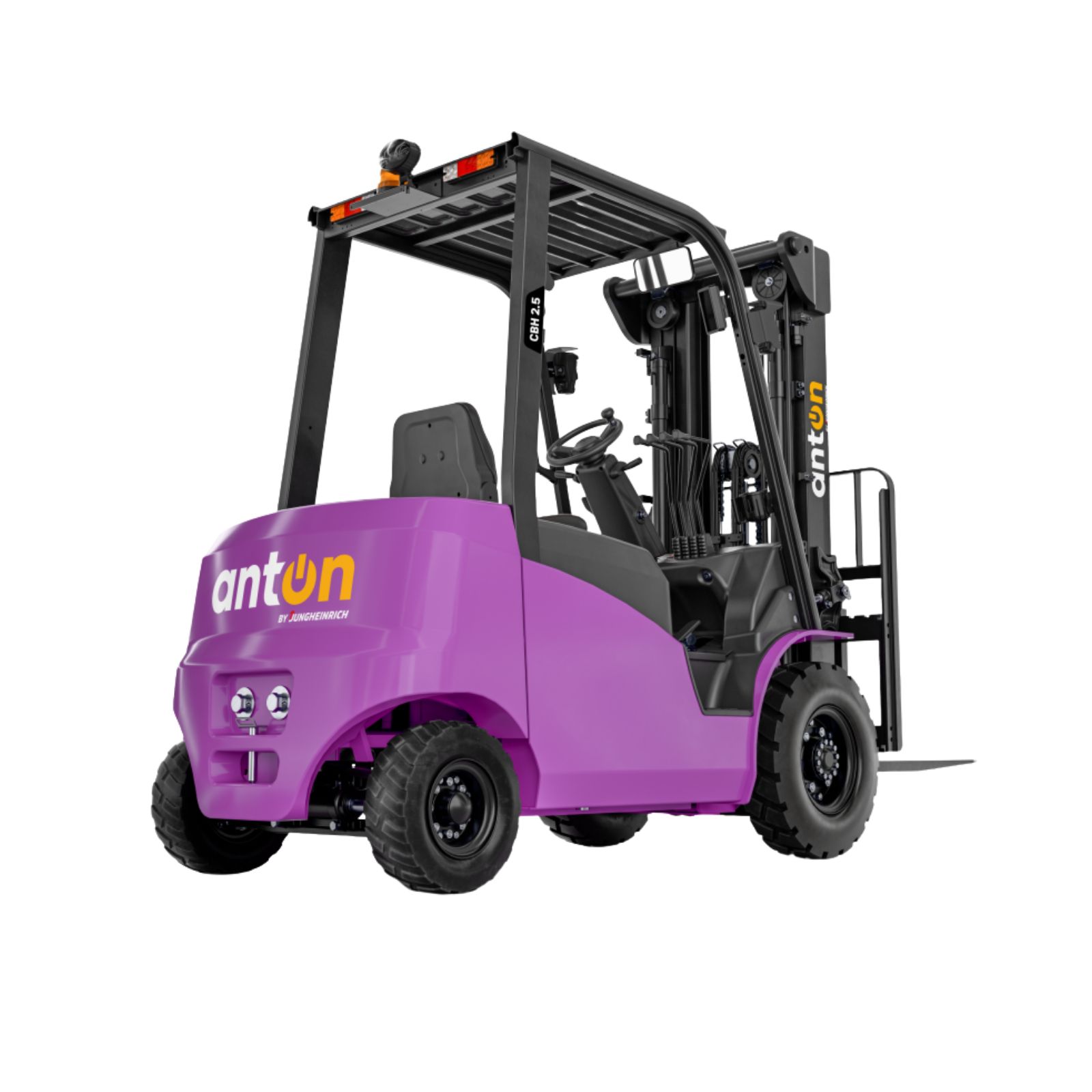

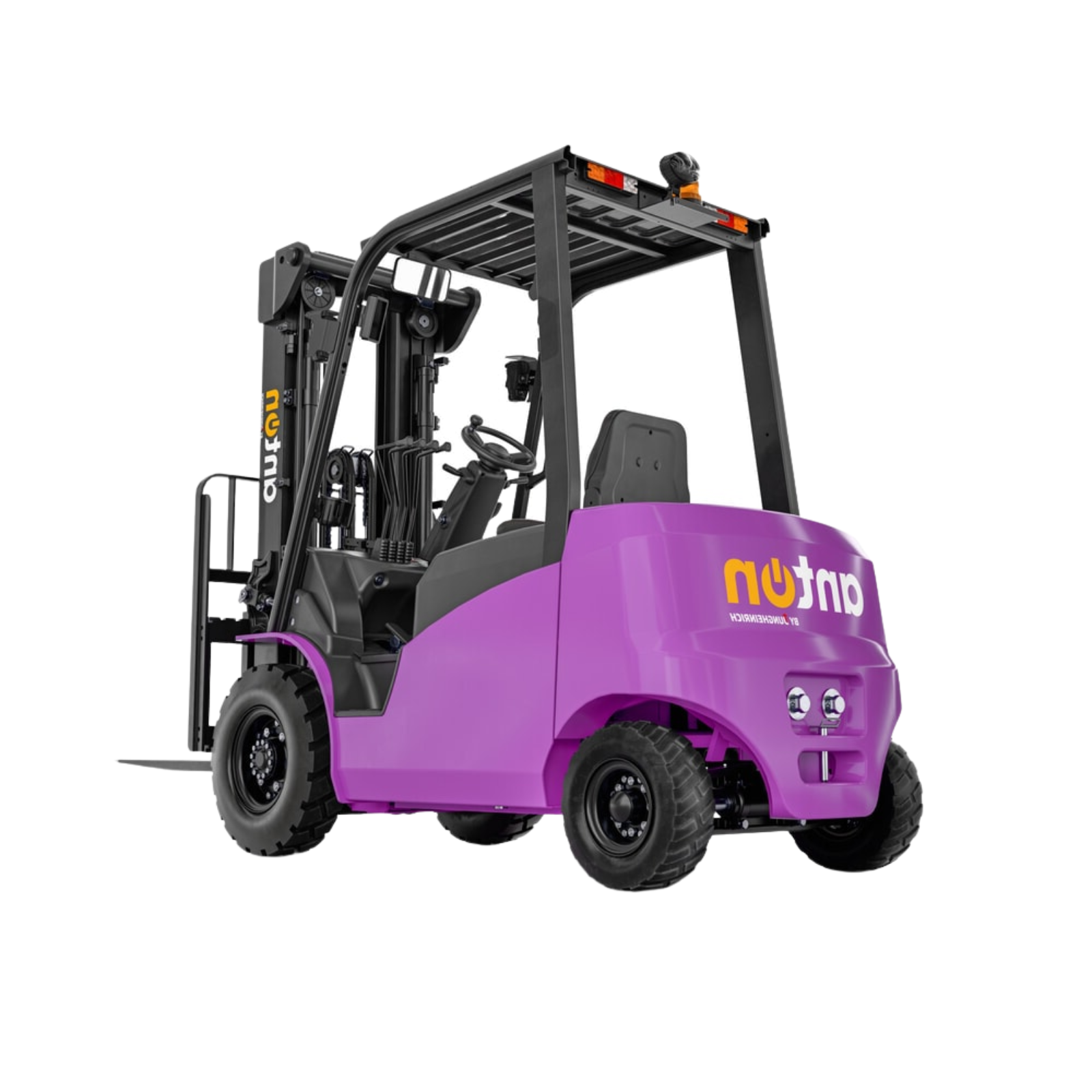

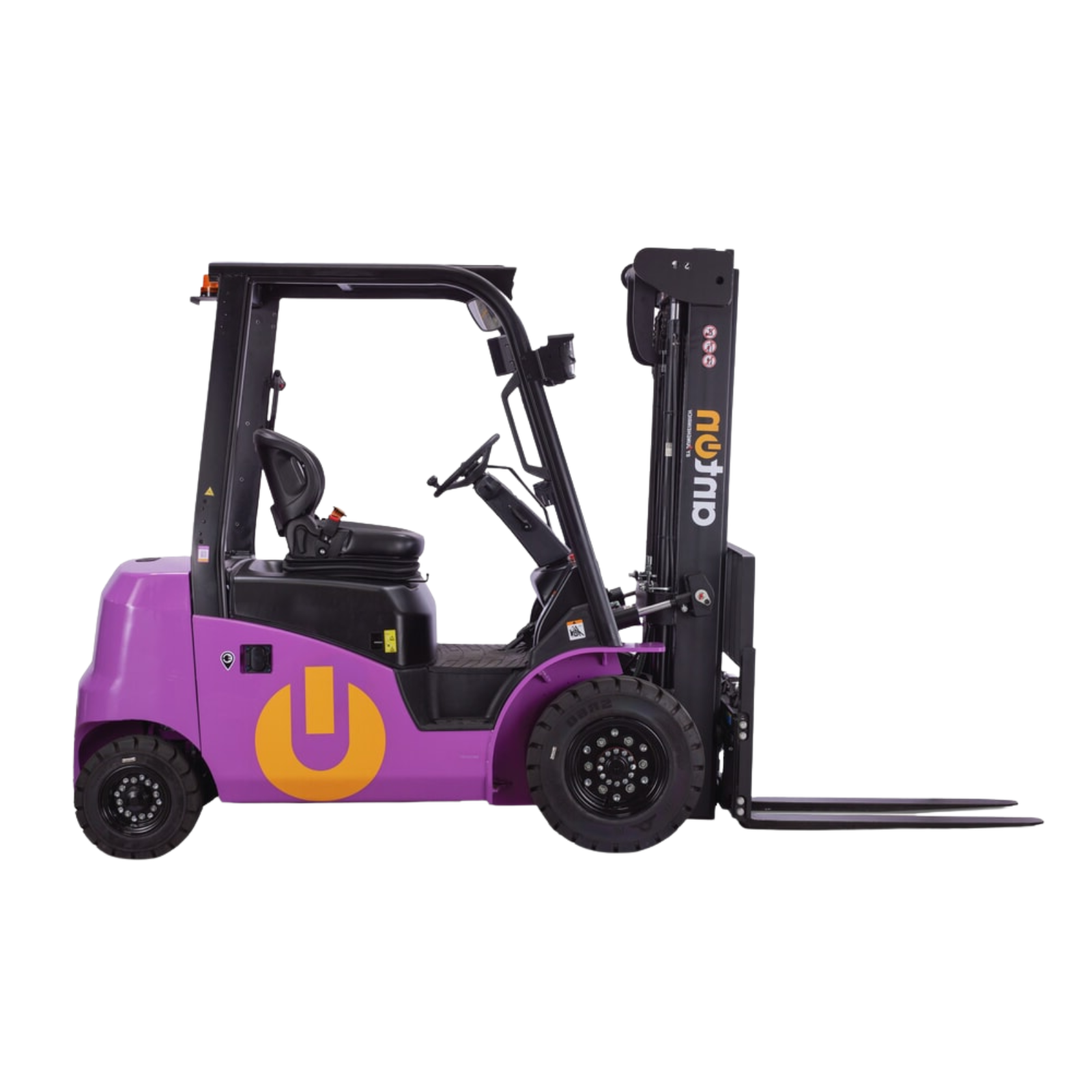

Le chariot élévateur électrique AntOn by Jungheinrich CBH 2.5 est conçu pour les professionnels de la manutention, de la logistique, du stockage et du transport interne recherchant une machine électrique capable de déplacer des charges jusqu’à 2 500 kg et de les lever jusqu’à 4 800 mm. Cette version associe un mât télescopique triple avec levée libre, une motorisation électrique performante, une batterie lithium-ion et une cabine intempéries ECO pour répondre aux besoins des applications en entrepôt comme aux utilisations extérieures.
Grâce à son mât triple de type DZ, le CBH 2.5 atteint une course maximale de 4 800 mm, avec une levée libre de 1 240 mm. Cette configuration est particulièrement adaptée au stockage de marchandises sur des rayonnages hauts et aux opérations de chargement ou déchargement de véhicules. Le centre de gravité de la charge est de 500 mm, tandis que le tablier porte-fourche ISO 2 A mesure 1 040 mm de largeur. Le tablier à déplacement latéral intégré permet d’ajuster la position de la charge latéralement sans devoir repositionner l’ensemble du chariot.
Motorisation électrique et batterie lithium-ion

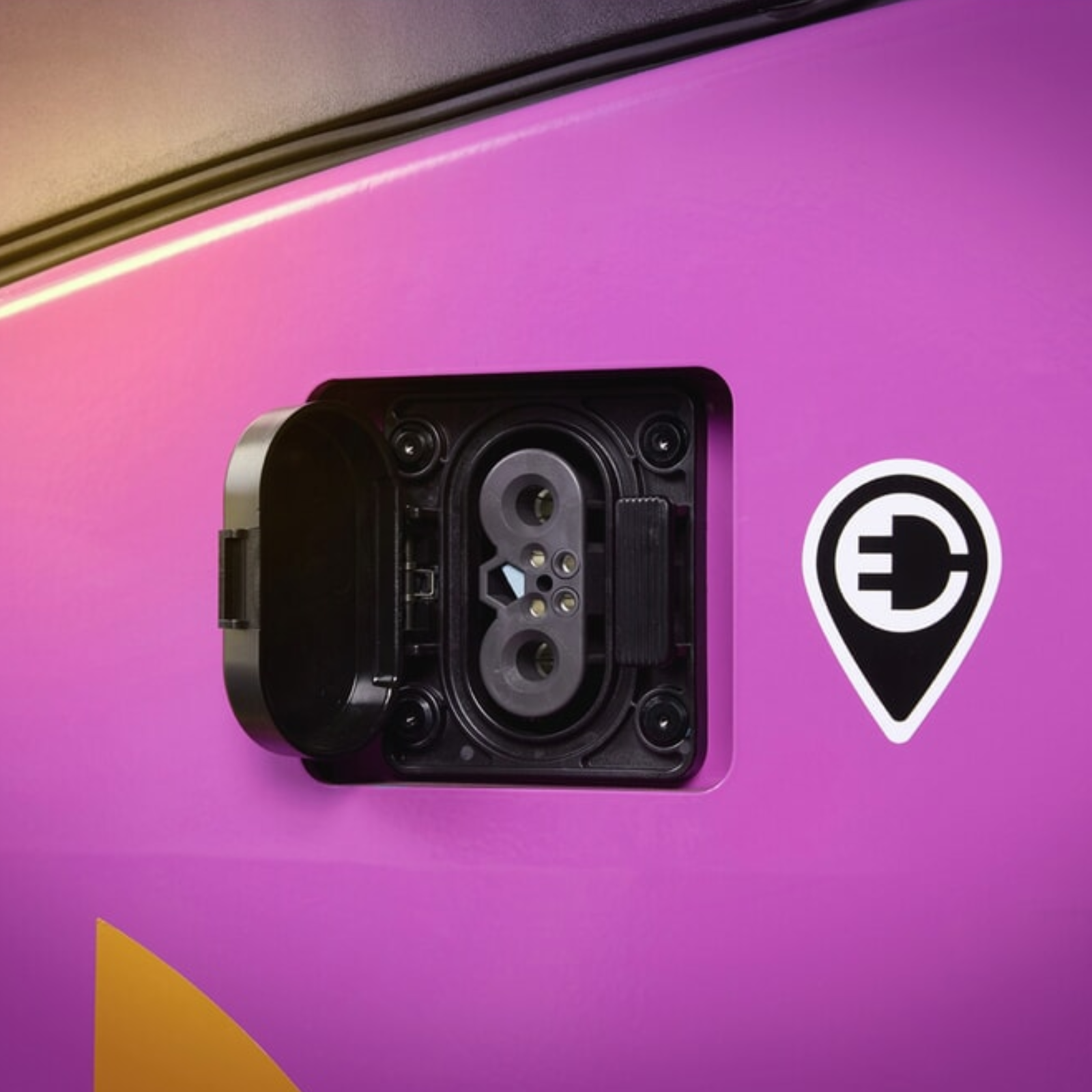

Le chariot élévateur électrique CBH 2.5 bénéficie d’un moteur de traction de 17 kW et d’un moteur d’élévation de 26 kW, associés à une commande de traction AC. Sa batterie lithium-ion de 80 V et 230 Ah offre une solution adaptée aux opérations de manutention régulières. Le chariot est fourni avec un chargeur externe D400 de 80 V et 60 A, équipé d’une prise CEE rouge 32 A à 4 broches 3P+E. Le temps de charge indiqué est de 3,5 heures.
La vitesse de traction atteint 17 km/h sans charge et 16 km/h avec charge. Le rendement de transbordement peut atteindre 150 t/h, tandis que la consommation d’énergie dans les conditions de rendement maximal est annoncée à 6,21 kWh/h. Cette motorisation électrique permet ainsi de réaliser les déplacements de charges sans recourir à une motorisation thermique.
Mât triple et levée jusqu’à 4 800 mm
Le mât télescopique triple avec levée libre présente une hauteur comprise entre 2 265 et 5 895 mm. La hauteur de levée maximale de 4 800 mm permet de desservir des niveaux de stockage élevés tout en conservant une configuration adaptée aux opérations de manutention courantes.
Les fourches mesurent 1 150 mm de longueur, 122 mm de largeur et 40 mm de hauteur. L’inclinaison du mât et du tablier porte-fourche atteint 6° vers l’avant et 6° vers l’arrière. La capacité de charge de 2 500 kg et le centre de gravité de 500 mm doivent être pris en compte avec la hauteur de levée et la charge transportée afin de vérifier la capacité résiduelle nécessaire à chaque application.
Cabine intempéries ECO
Cette configuration est équipée d’une cabine intempéries ECO, conçue comme une cabine partiellement ouverte pour offrir une protection contre les conditions météorologiques tout en conservant une bonne liberté de mouvement. Le pare-brise et le toit ouvrant en verre trempé permettent de limiter l’exposition au vent et aux intempéries. Les essuie-glaces et le système de lave-glace contribuent à conserver une visibilité adaptée lors des utilisations extérieures.
Cette cabine convient notamment aux applications nécessitant des entrées et sorties fréquentes du poste de conduite ou aux utilisations extérieures principalement couvertes et de courte durée. Elle constitue ainsi une alternative aux configurations de cabine plus fermées lorsque la priorité est donnée à la facilité d'accès et à la visibilité panoramique.
Maniabilité et équipements
Avec une largeur totale de 1 154 mm, une longueur totale de 3 695 mm et un rayon de braquage de 2 300 mm, le CBH 2.5 conserve une bonne maniabilité pour un chariot de cette capacité. L'allée de travail nécessaire est de 4 195 mm. Sa garde au sol de 170 mm facilite les déplacements sur différentes surfaces, tandis que la garde au sol sous le mât avec charge est de 120 mm.
Le chariot est équipé de roues motrices Super Elastic (SE) et dispose de pneus de dimensions 7.00-12 à l’avant et 18x7-8 à l’arrière. Il peut franchir des pentes jusqu’à 14 % avec charge et 25 % sans charge, selon les conditions d’utilisation.

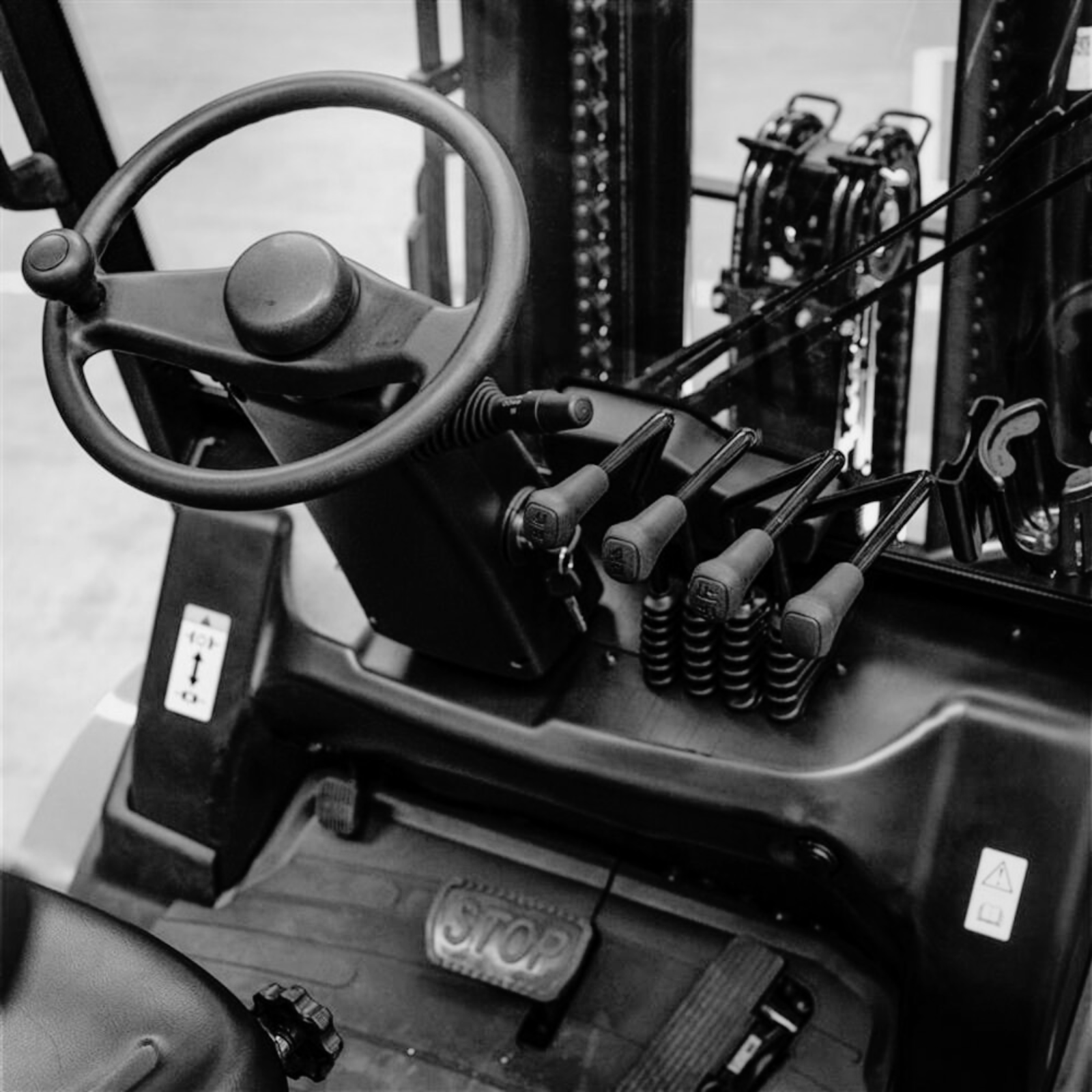

Le poste de conduite assis intègre un affichage LED tactile, un raccord USB, un rétroviseur et une surveillance de boucle de ceinture. L’éclairage comprend deux projecteurs de travail LED à l’avant, un Floor-Spot à l’arrière et une lampe stroboscopique LED. L’attelage de remorque complète l’équipement du chariot.
Le CBH 2.5 dispose également d’une hydraulique auxiliaire ZH 2, avec un raccordement interchangeable et un raccordement fixe. Le débit d’huile pour les accessoires atteint 35 l/min, avec une pression de travail de 180 bar, offrant une possibilité d’utilisation avec différents équipements hydrauliques compatibles.
La référence 52536540 permet d’identifier précisément cette configuration du chariot élévateur électrique AntOn by Jungheinrich. Avant commande, il convient de vérifier la capacité résiduelle à la hauteur de levée souhaitée, les dimensions des allées, la hauteur disponible sur le site et la compatibilité des accessoires hydrauliques avec les caractéristiques de la machine.
Contrat d’entretien non inclus avec l’achat de la machine (Sur demande)
Un contrat d’entretien avec maintenances préventives avec ou sans VGP peut-être mis en place directement avec JUNGHEINRICH suite à l’achat de votre machine sur le site BATIAVENUE.
Une maintenance préventive comprend le déplacement d’un technicien pour effectuer une maintenance préventive réalisée à intervalle régulier et la vérification du bon état du matériel selon plus de 70 points de contrôle définis par le constructeur, les pièces de maintenance sont incluses.
Le contrat d’entretien se règle sous la forme d’un loyer mensuel auprès de JUNGHEINRICH directement, nous pouvons vous communiquer les montants avant l’achat de votre machine sur demande et vous mettre en relation avec eux par la suite pour sa mise en place.
Ce montant diffère si vous intégrez les VGP dans votre contrat d’entretien et pour chacune des machines de la gamme AntOn.
Le chariot est équipé d’une motorisation électrique performante comprenant un moteur de traction de 17 kW et un moteur d’élévation de 26 kW, associés à une commande de traction AC. Sa batterie lithium-ion de 80 V et 230 Ah assure une autonomie adaptée aux cycles de travail réguliers, avec un temps de charge rapide de 3,5 heures via un chargeur externe D400 (80 V / 60 A). La vitesse de traction atteint 17 km/h sans charge et 16 km/h avec charge, avec un rendement de transbordement pouvant atteindre 150 tonnes par heure et une consommation d’énergie de 6,21 kWh/h en conditions optimales.
Le chariot présente une bonne maniabilité avec une largeur totale de 1 154 mm, une longueur de 3 695 mm et un rayon de braquage de 2 300 mm, permettant une utilisation aisée même dans des espaces restreints. Sa garde au sol de 170 mm facilite les déplacements sur divers types de surfaces, tandis que les roues motrices Super Elastic (SE) et les pneus 7.00-12 à l’avant et 18x7-8 à l’arrière garantissent une bonne adhérence. Il peut franchir des pentes jusqu’à 14 % avec charge et 25 % sans charge.
La cabine intempéries ECO, partiellement ouverte, offre une protection contre les intempéries tout en maintenant une excellente visibilité panoramique. Elle est équipée d’un pare-brise et d’un toit ouvrant en verre trempé, d’essuie-glaces et d’un système de lave-glace, adaptés aux utilisations extérieures fréquentes ou aux entrées/sorties répétées du poste de conduite.
Le poste de conduite assis est ergonomique, avec un affichage LED tactile, un raccord USB, un rétroviseur et une surveillance de boucle de ceinture. L’éclairage comprend deux projecteurs de travail LED à l’avant, un Floor-Spot à l’arrière et une lampe stroboscopique LED. Le chariot dispose également d’un attelage de remorque.
L’hydraulique auxiliaire ZH 2 offre un débit de 35 l/min sous une pression de 180 bar, avec un raccordement interchangeable et un raccordement fixe, permettant l’utilisation d’accessoires hydrauliques variés.
Les dimensions des fourches sont de 1 150 mm de longueur, 122 mm de largeur et 40 mm de hauteur. Le tablier porte-fourche ISO 2 A mesure 1 040 mm de largeur et intègre un déplacement latéral pour ajuster la position de la charge sans repositionner le chariot. L’inclinaison du mât et du tablier atteint 6° vers l’avant et 6° vers l’arrière.
Le poids propre du chariot avec batterie est de 4 365 kg. La hauteur du siège conducteur est de 1 095 mm, la hauteur du toit de protection/cabine est de 2 165 mm, et la hauteur d’attelage est de 311 mm. L’allée de travail nécessaire pour une palette 800x1200 dans le sens de la longueur est de 4 195 mm.
Le chariot est conforme aux normes européennes de sécurité et bénéficie de la qualité AntOn LI-ION. Un contrat d’entretien avec maintenances préventives peut être proposé en option.
En résumé, le CBH 2.5 combine puissance, maniabilité, autonomie et confort avec une cabine adaptée aux environnements extérieurs partiellement couverts, pour répondre aux exigences des opérations de manutention en entrepôt et en extérieur.
- Marque : AntOn by Jungheinrich
- Modèle : CBH 2.5
- Référence : 52536540
- Numéro d'article : 603061
- EAN/GTIN : 4055091338323
- Type : chariot élévateur électrique
- Capacité de charge : 2 500 kg
- Centre de gravité de la charge : 500 mm
- Hauteur de levée maximale : 4 800 mm
- Plage de course : 40 à 4 800 mm
- Levée libre : 1 240 mm
- Type de mât : mât télescopique triple avec levée libre DZ
- Hauteur du mât : 2 265 à 5 895 mm
- Tablier porte-fourche ISO : 2 A
- Largeur du tablier porte-fourche : 1 040 mm
- Tablier à déplacement latéral : intégré
- Longueur des fourches : 1 150 mm
- Largeur des fourches : 122 mm
- Hauteur des fourches : 40 mm
- Inclinaison du mât / tablier porte-fourche : 6° / 6°
- Entraînement : électrique
- Commande de traction : AC
- Puissance du moteur de traction : 17 kW
- Puissance du moteur d’élévation : 26 kW
- Batterie : lithium-ion
- Tension de la batterie : 80 V
- Capacité de la batterie : 230 Ah
- Chargeur : D400 / 80 V / 60 A / CEE rouge 32 A / 4 broches 3P+E
- Temps de charge : 3,5 h
- Consommation d’énergie : 6,21 kWh/h
- Label de qualité : AntOn LI-ION
- Vitesse de traction avec charge : 16 km/h
- Vitesse de traction sans charge : 17 km/h
- Vitesse d’élévation avec charge : 0,50 m/s
- Vitesse d’élévation sans charge : 0,56 m/s
- Vitesse de descente avec charge : 0,54 m/s
- Vitesse de descente sans charge : 0,56 m/s
- Pente franchissable avec charge : 14 %
- Pente franchissable sans charge : 25 %
- Rendement de transbordement : 150 t/h
- Rayon de braquage : 2 300 mm
- Allée de travail, largeur : 4 195 mm
- Longueur totale : 3 695 mm
- Largeur totale : 1 154 mm
- Poids propre avec batterie : 4 365 kg
- Plus petite distance du point de rotation : 838 mm
- Garde au sol : 170 mm
- Garde au sol sous le mât avec charge : 120 mm
- Hauteur d’attelage : 311 mm
- Hauteur du siège conducteur : 1 095 mm
- Hauteur toit de protection / cabine : 2 165 mm
- Frein : hydraulique
- Débit d’huile pour accessoires : 35 l/min
- Pression de travail pour accessoires : 180 bar
- Hydraulique supplémentaire : ZH 2 / 1 raccordement interchangeable / 1 raccordement fixe
- Effort au crochet avec charge / sans charge : 2 270 / 2 270 N
- Roue motrice : Super Elastic (SE)
- Dimensions des roues avant : 7.00-12
- Dimensions des roues arrière : 18x7-8
- Type d’affichage : LED tactile
- Raccord USB : oui
- Utilisation : siège conducteur
- Niveau de pression acoustique : 74 dB(A) selon EN 12 053
- Cabine : intempéries ECO
- Éclairage : 2 projecteurs de travail avant LED / Floor-Spot arrière / lampe stroboscopique LED
- Équipements : attelage de remorque / surveillance de boucle de ceinture / rétroviseur
