Chariot élévateur électrique CBH 3.0 hauteur levée max 4800 mm cabine intempéries ECO JUNGHEINRICH - 52536545

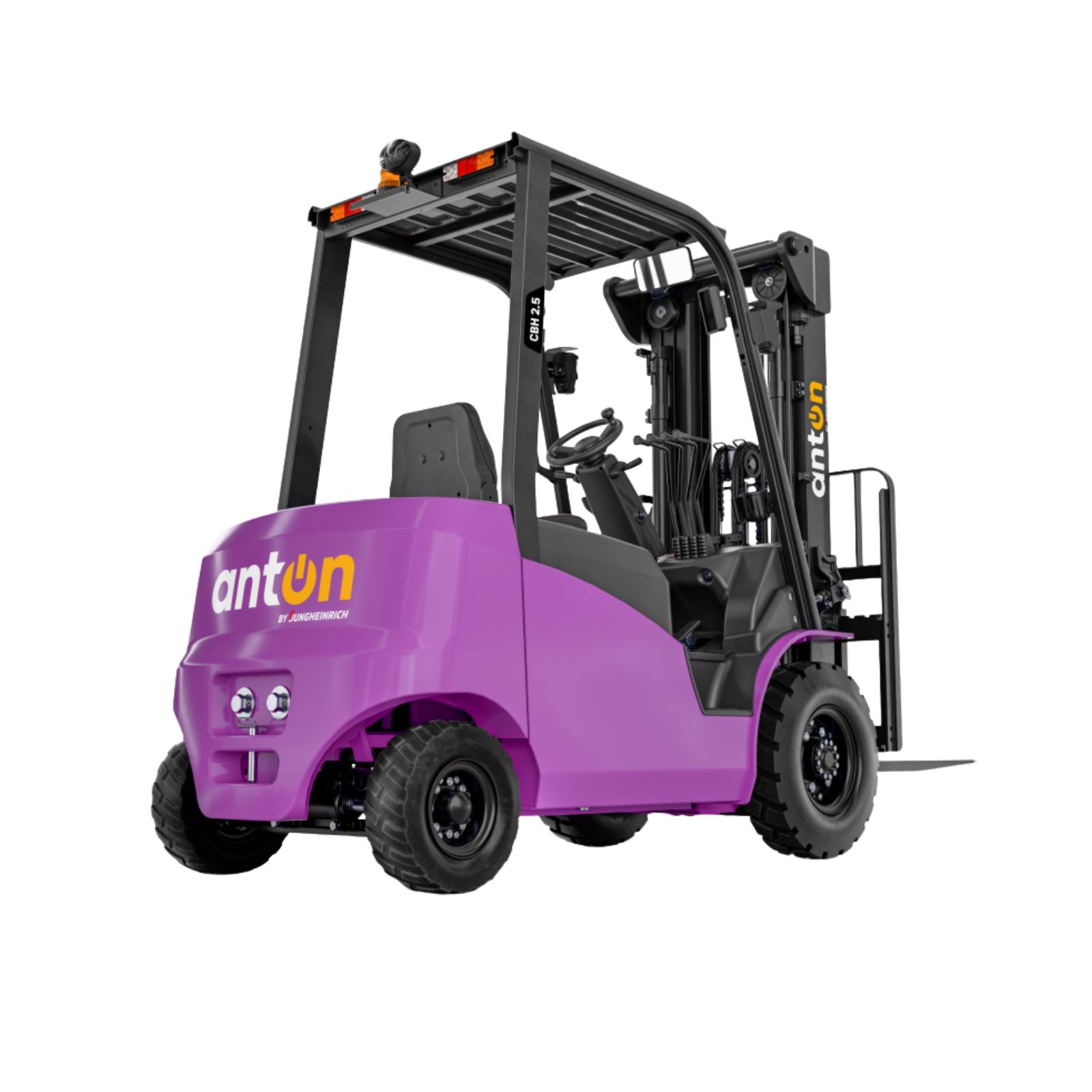

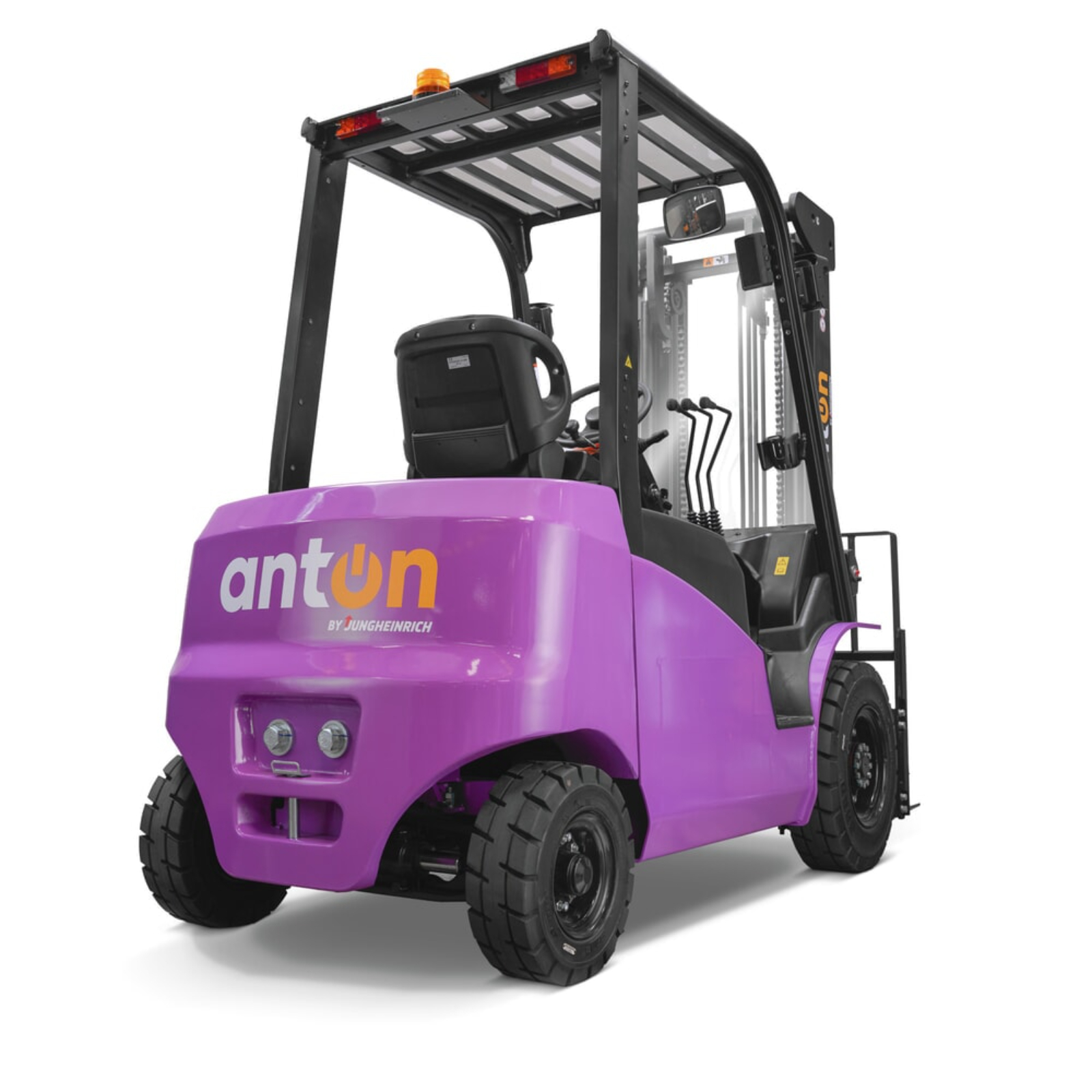

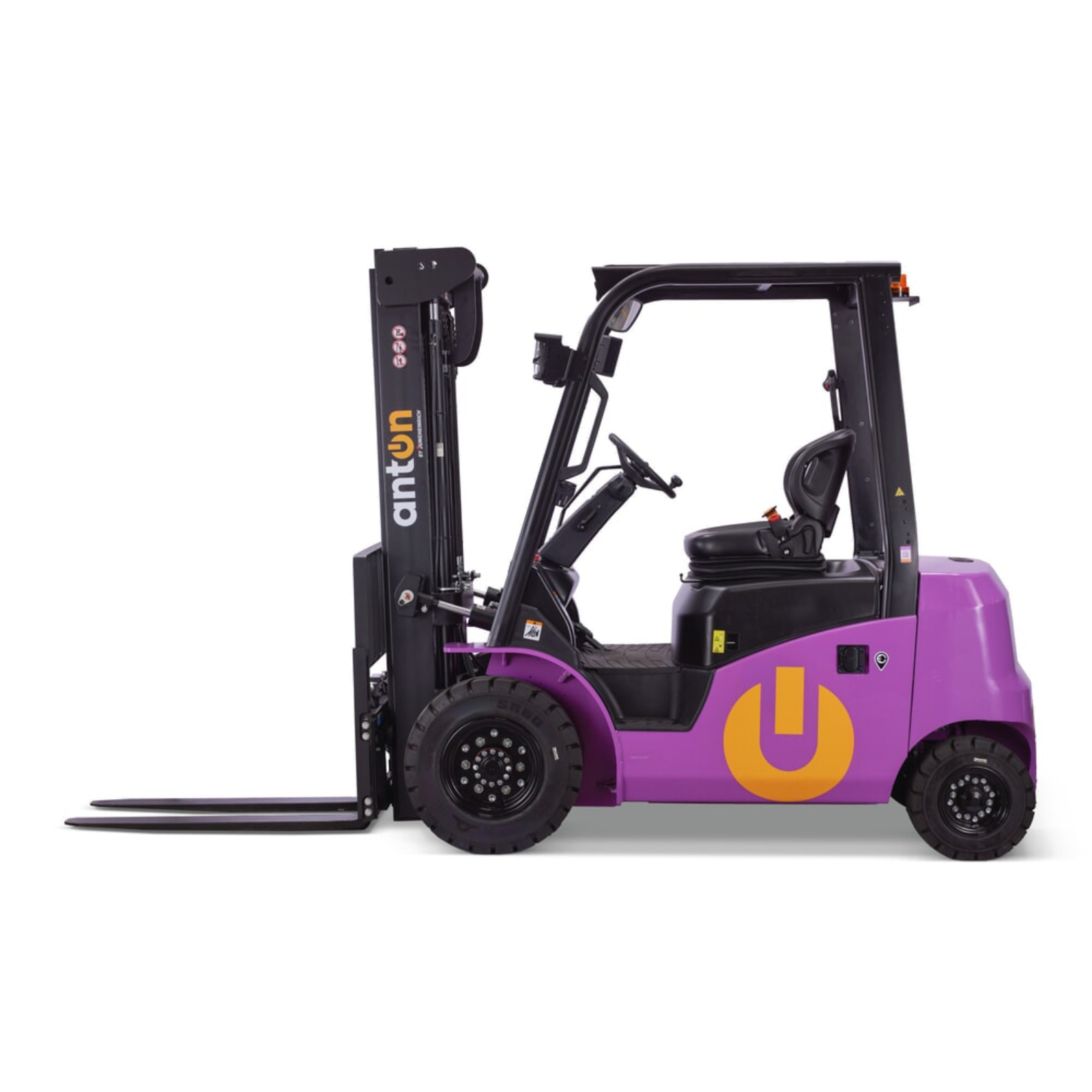

Le chariot élévateur électrique AntOn by Jungheinrich CBH 3.0 est destiné aux professionnels de la manutention recherchant une machine électrique capable de déplacer des charges jusqu’à 3 000 kg et de les élever jusqu’à 4 800 mm. Équipé d’un mât télescopique triple avec levée libre, ce chariot convient particulièrement aux opérations de stockage en hauteur, au chargement et déchargement de camions, au transport de palettes et aux travaux de manutention dans les entrepôts, zones logistiques et espaces extérieurs. Cette configuration correspond à la référence 52536545.

Le CBH 3.0 associe une motorisation électrique de 17 kW pour la traction et de 26 kW pour l’élévation à une batterie lithium-ion de 80 V et 230 Ah. Sa vitesse de déplacement atteint 16 km/h avec charge et 17 km/h sans charge, tandis que la vitesse d’élévation peut atteindre 0,50 m/s sans charge. Cette motorisation permet de réaliser les cycles de manutention avec une bonne régularité tout en bénéficiant des avantages d'une alimentation électrique.

Mât triple et levée de 4 800 mm

Le mât télescopique triple DZ permet d’atteindre une hauteur de levée maximale de 4 800 mm, avec une levée libre de 1 170 mm. Sa hauteur repliée est de 2 265 mm et sa hauteur déployée atteint 5 975 mm. Cette configuration est particulièrement adaptée aux rayonnages élevés lorsque les opérations de stockage nécessitent davantage de hauteur qu’avec un mât double.

Le chariot dispose d’un tablier porte-fourche avec déplacement latéral intégré, permettant d’ajuster la position de la charge sans devoir repositionner l’ensemble de la machine. Les fourches mesurent 45 x 122 x 1 150 mm. Le déplacement latéral facilite notamment l’alignement des palettes dans les rayonnages ou lors du chargement des véhicules.

Avec un centre de gravité de charge de 500 mm, la capacité nominale annoncée est de 3 000 kg. La capacité résiduelle doit toutefois être vérifiée en fonction de la hauteur de levée, du centre de gravité réel de la charge et de la configuration utilisée.

Batterie lithium-ion et motorisation électrique

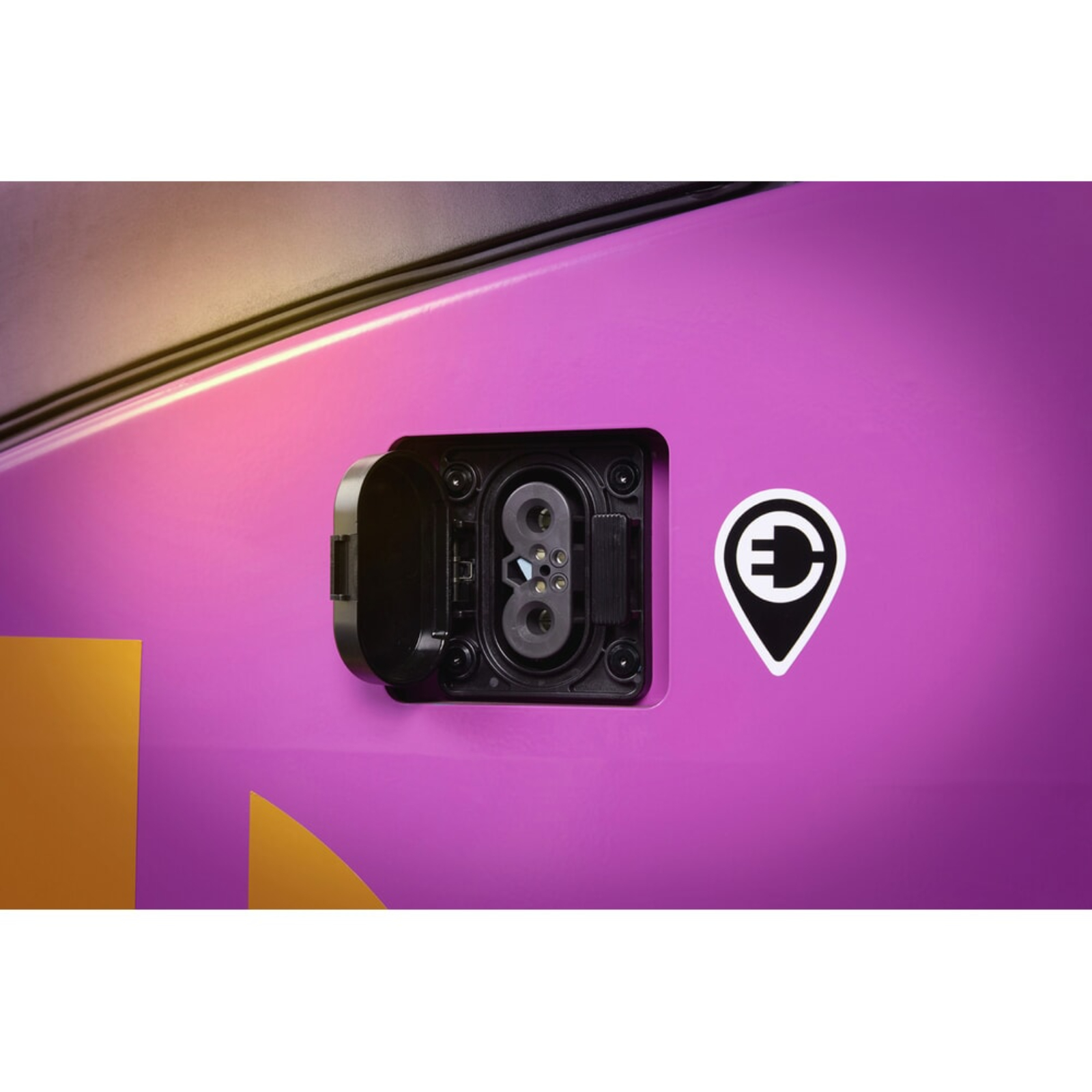

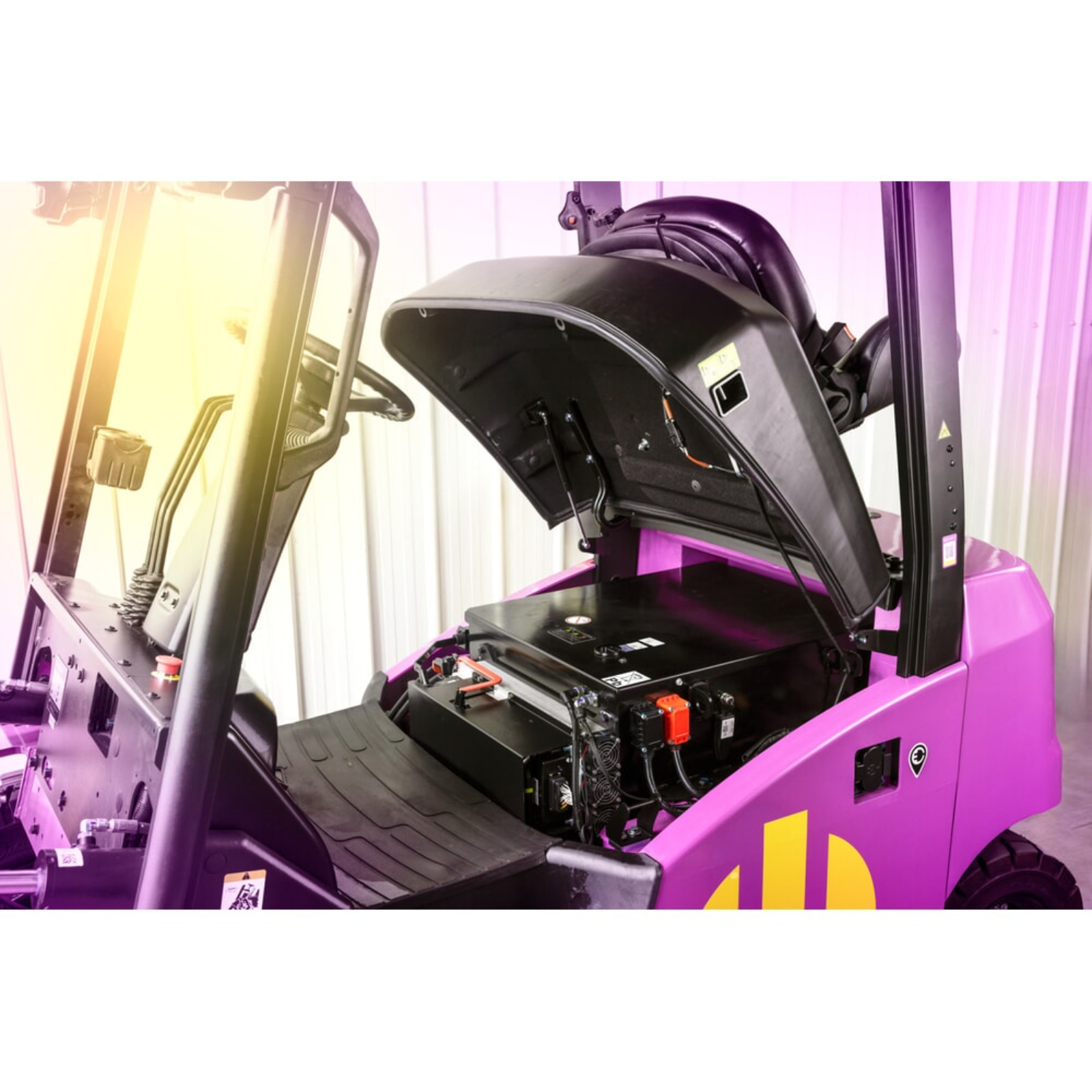

La batterie lithium-ion 80 V / 230 Ah fournit une alimentation adaptée aux opérations quotidiennes de manutention. La technologie lithium-ion permet notamment de bénéficier d’une recharge rapide et de performances constantes.

Le CBH 3.0 est équipé d’une commande de traction AC et d’un moteur de traction de 17 kW. Le moteur d’élévation développe 26 kW. Cette association permet au chariot de conserver des performances adaptées aux opérations de transport et de levage de charges lourdes.

Cabine intempéries ECO

Cette version ECO est équipée d’une cabine opérateur partiellement ouverte. Elle comprend un pare-brise en verre trempé avec essuie-glaces et système de lave-glace, ainsi qu’un toit vitré en verre trempé. Cette configuration apporte une protection contre les intempéries tout en conservant une ouverture adaptée aux utilisations nécessitant des entrées et sorties fréquentes.

La cabine permet ainsi d’utiliser le chariot dans des environnements intérieurs comme extérieurs couverts, notamment lors des opérations de chargement et déchargement. Il convient de distinguer cette version ECO d’une cabine complète fermée : elle est conçue pour offrir une protection intermédiaire contre les conditions météorologiques.

Hydraulique auxiliaire et équipements de sécurité

Le chariot dispose d’un système hydraulique auxiliaire ZH2 avec raccordements interchangeables, adapté à l’utilisation d’accessoires compatibles. Le déplacement latéral intégré augmente également la polyvalence de la machine lors des opérations de positionnement des charges.

La sécurité et la visibilité du conducteur sont renforcées par plusieurs équipements : éclairage de travail LED à l’avant, Floor-Spot arrière, lampe stroboscopique LED, rétroviseur intérieur et avertisseur acoustique de marche arrière. Le chariot dispose également d’un raccord USB et d’une surveillance du verrouillage de la ceinture de sécurité.

Avec ses 3 tonnes de capacité de charge, son mât triple de 4,8 m, sa batterie lithium-ion et sa cabine intempéries ECO, le Jungheinrich AntOn CBH 3.0 référence 52536545 constitue une solution polyvalente pour les entreprises qui recherchent un chariot élévateur électrique adapté aux opérations de stockage, de transport et de manutention. Avant utilisation, il est recommandé de vérifier la capacité résiduelle, les dimensions des allées, la nature du sol et la compatibilité des accessoires avec la configuration hydraulique du chariot.

Contrat d’entretien non inclus avec l’achat de la machine (Sur demande)

Un contrat d’entretien avec maintenances préventives avec ou sans VGP peut-être mis en place directement avec JUNGHEINRICH suite à l’achat de votre machine sur le site BATIAVENUE.
Une maintenance préventive comprend le déplacement d’un technicien pour effectuer une maintenance préventive réalisée à intervalle régulier et la vérification du bon état du matériel selon plus de 70 points de contrôle définis par le constructeur, les pièces de maintenance sont incluses.
Le contrat d’entretien se règle sous la forme d’un loyer mensuel auprès de JUNGHEINRICH directement, nous pouvons vous communiquer les montants avant l’achat de votre machine sur demande et vous mettre en relation avec eux par la suite pour sa mise en place.
Ce montant diffère si vous intégrez les VGP dans votre contrat d’entretien et pour chacune des machines de la gamme AntOn.

• marque : AntOn by Jungheinrich
• référence fournisseur : 52536545
• capacité de charge : 3000 kg
• hauteur levée max : 4800 mm
• mât : mât télescopique triple avec levée libre (DZ)
• hauteur du mât replié : 2265 mm
• levée libre : 1170 mm
• hauteur du mât déployé : 5975 mm
• inclinaison du tablier porte-fourche avant/arrière : 6 / 6 °
• dimensions des fourches (épaisseur x largeur x longueur) : 45 x 122 x 1150 mm
• largeur du tablier porte-fourches : 1100 mm
• largeur totale : 1210 mm
• longueur totale : 3712 mm
• garde au sol avec charge sous le mât : 130 mm
• garde au sol centre empattement : 185 mm
• largeur d'allée de travail (palette 800x1200 dans le sens de la longueur) : 4260 mm
• rayon de braquage : 2379 mm
• rayon mineur de braquage : 838 mm
• vitesse de traction avec/sans charge : 16 / 17 km/h
• vitesse d'élévation avec/sans charge : 0,42 / 0,5 m/s
• vitesse de descente avec/sans charge : 0,43 / 0,44 m/s
• effort au crochet avec/sans charge : 2770 / 2770 N
• effort au crochet max. avec/sans charge : 16280 / 16280 N
• capacité de franchissement des pentes avec/sans charge : 12 / 23 %
• capacité de franchissement max. des pentes avec/sans charge : 20 / 25 %
• temps d’accélération avec/sans charge : 6,7 / 6,3 s
• frein de service : hydraulique
• moteur de traction, puissance S2 60 min : 17 kW
• moteur de levée, puissance pour S3 : 26 kW
• tension de batterie / capacité nominale : 80 V / 230 Ah
• batterie, type : lithium-ion
• consommation d’énergie pour un rendement de transbordement max. : 10,01 kWh/h
• rendement de transbordement : 180 t/h
• type de commande de conduite : CA
• pression hydraulique pour accessoire rapporté : 180 bar
• débit d'huile pour accessoires rapportés : 35 l/min
• niveau sonore selon EN12053 : 74 dB(A)
• dimensions des roues à l’avant : 28x9-15
• dimensions des roues à l’arrière : 200/50-10
• roue motrice, matériau : super elastic (SE)
• couleur : lilas, noir
• hauteur d'attelage : 307 mm
• hauteur du siège conducteur/hauteur conducteur debout : 1110 mm
• hauteur toit de protection/cabine : 2180 mm
• largeur du tablier porte-fourche : 1100 mm
• tablier porte-fourches classe d'accrochage : 3A
• tablier à déplacement latéral : intégré
• raccord USB : oui
• attelage de remorque
• surveillance de boucle de ceinture
• rétroviseur
