Chariot mobile porte palan sur poutre IPN DRAKKAR EQUIPEMENT - 15355
Référence : S01515355
Découvrez Chariot mobile porte palan sur poutre IPN DRAKKAR EQUIPEMENT - 15355 disponible à l'achat
Les points clés
- Chariot mobile conçu pour une utilisation sur poutre IPN.
- Capacité de charge allant jusqu'à 2 tonnes.
- Rayon minimum de courbe de 1 mètre pour une flexibilité optimale.
- Léger avec un poids de 7,80 kg, facilitant la manipulation.
- Coefficient de sécurité élevé, garantissant une utilisation sûre.
82,80 EUR TTC 69,00 EUR HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
2 documents
Voir plus de documents
Rayon mini de courbe : 1m
Poutre IPN : 68-130mm
Largeur: 220mm
Capacité: 1T
Hauteur totale: 205,5mm
Longueur: 185mm

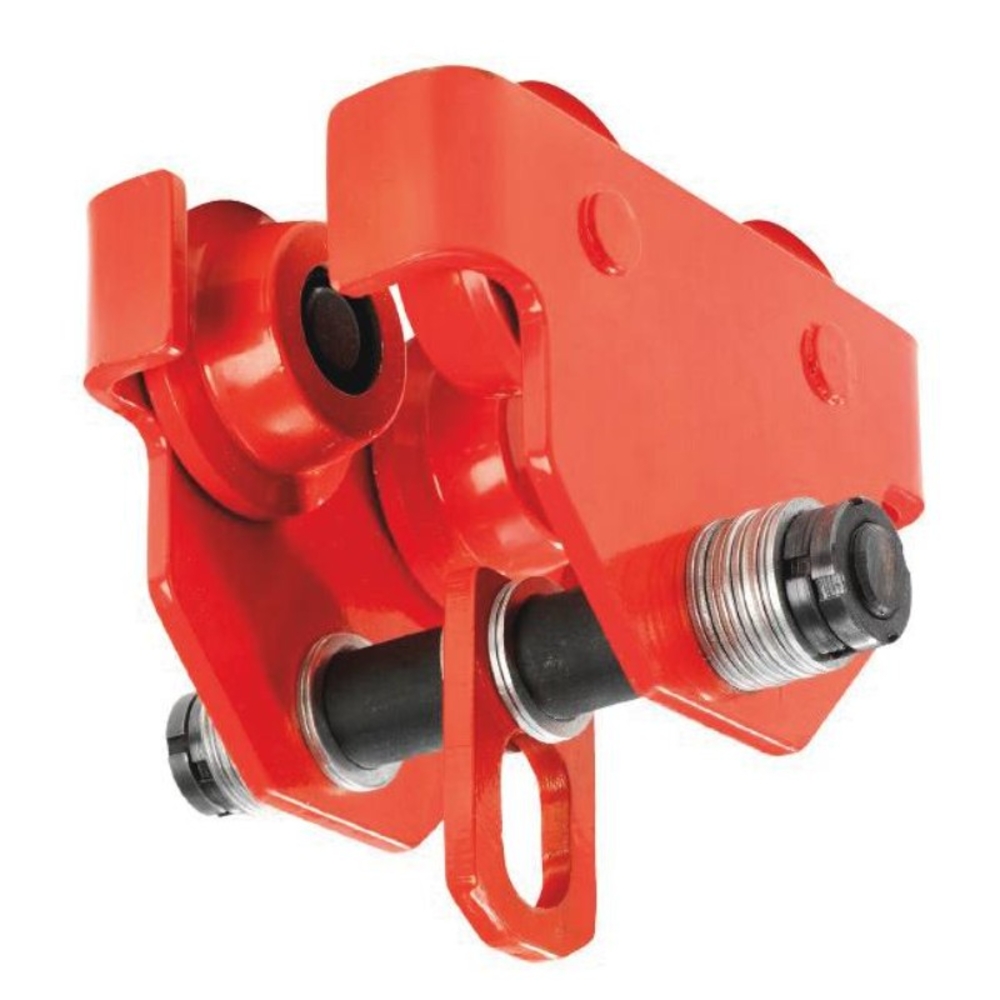

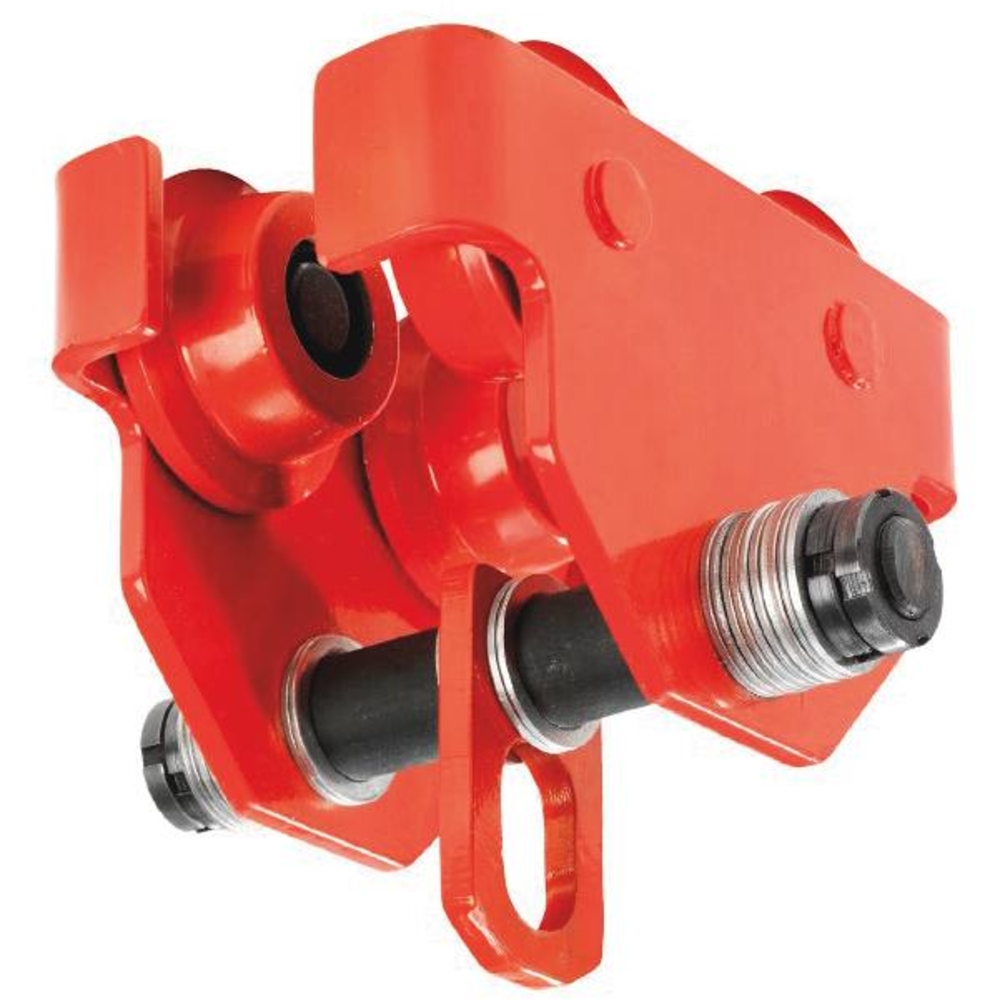

Le chariot mobile porte palan spécial poutre IPN DRAKKAR ÉQUIPEMENT réf. 15355 est conçu pour un usage de levage avec une capacité maximale de 1 tonne. Il permet un déplacement manuel horizontal par poussée ou traction sur une poutre en I de type IPN.
Description et usages :
- Ce chariot est destiné à être utilisé sur des poutres IPN de largeur comprise entre 68 et 130 mm.
- Il est adapté pour des rayons minimum de courbe de 1 mètre.
- Le chariot coulisse sur le rebord inférieur de la poutre en I, facilitant ainsi le déplacement de la charge suspendue.
- La charge doit être suspendue impérativement au milieu de la poutre pour assurer une répartition égale sur les plaques latérales.
- L'utilisation est manuelle, sans moteur ni transmission par engrenage, ce qui nécessite une force manuelle pour déplacer la charge.
Fonctionnement et montage :
- Le chariot est composé de galets, d’un axe de suspension, de plaques latérales, d’un anneau de suspension, de rondelles et d’écrous.
- L’espacement entre les joues des galets doit être ajusté pour correspondre à la largeur de la poutre plus 4 mm, avec une distance de 2 mm entre chaque joue et la poutre.
- Les galets doivent rouler librement et être en contact parfait avec la poutre.
- L’inclinaison maximale de la surface de roulement ne doit pas dépasser 0,3 %.
- Après montage, un essai avec une charge légère puis à 125 % de la charge nominale est nécessaire pour valider l’installation.
Caractéristiques techniques détaillées :
- Capacité maximale : 1 tonne
- Rayon minimum de courbe : 1 mètre
- Largeur de poutre IPN compatible : 68-130 mm
- Hauteur totale : 205,5 mm
- Largeur : 220 mm
- Longueur : 185 mm
- Poids net : 7,8 kg

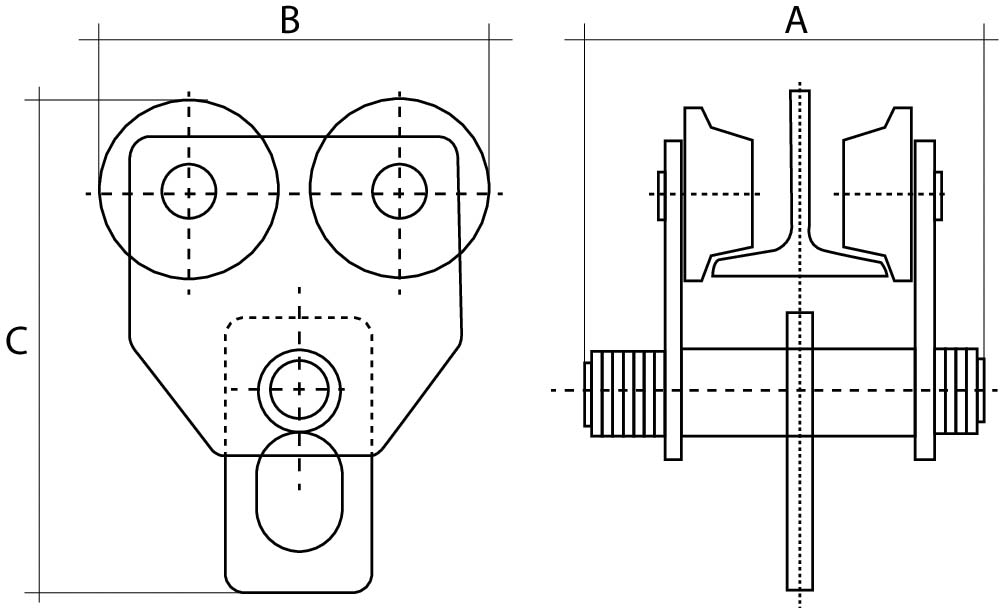

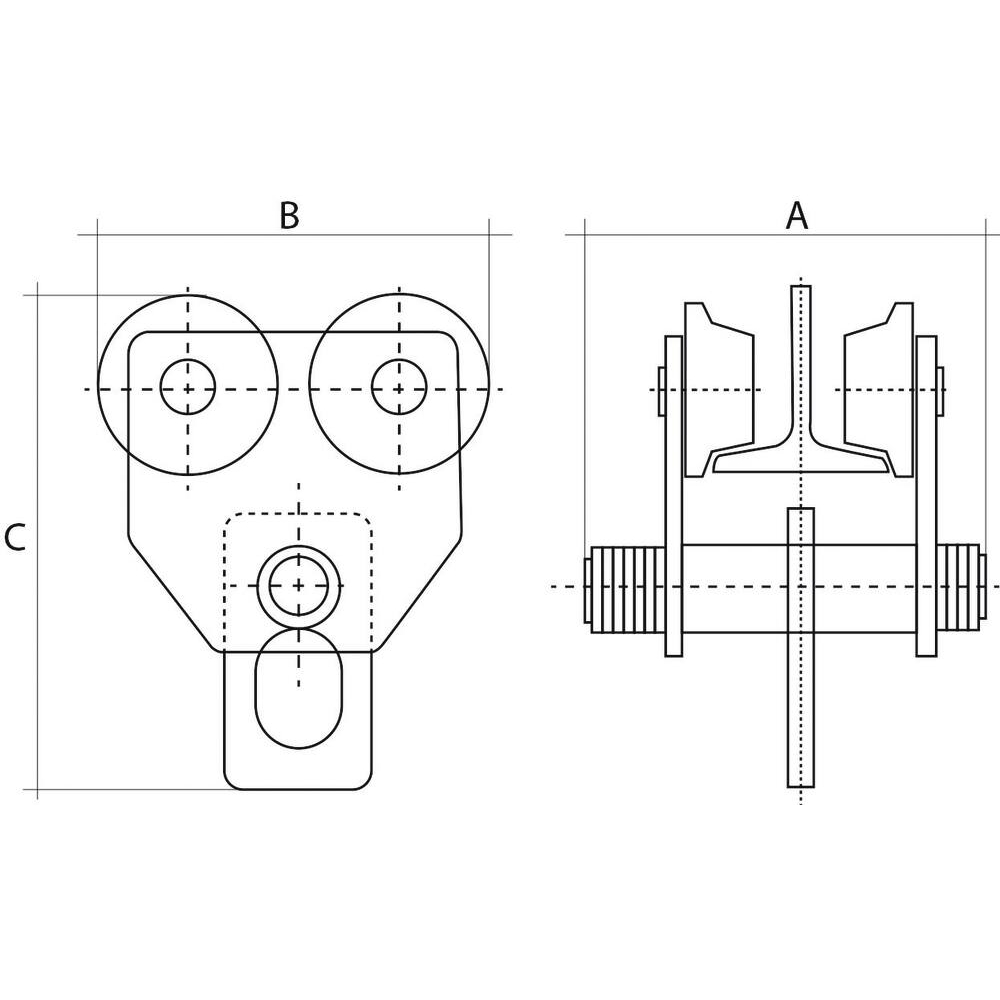

- Dimensions spécifiques : A = 220 mm, B = 223 mm, C = 205,5 mm
Performances et conditions d’utilisation :
- Température de fonctionnement : de -10 °C à +50 °C
- Inclinaison maximale tolérée : environ 1:6
- Ne pas utiliser en environnement explosif, corrosif, ni sous pluie ou humidité.
- Ne pas dépasser la capacité nominale indiquée.
- Manipulation uniquement par personnel formé et qualifié.
- Ne pas soulever de charges en biais, ni faire osciller la charge suspendue.
- Ne jamais utiliser pour soulever ou transporter des personnes.
Maintenance et sécurité :
- Inspection visuelle et fonctionnelle avant chaque mise en service.
- Vérification régulière tous les 6 mois, avec démontage si nécessaire pour contrôler l’usure des pièces.
- Inspection complète au moins une fois par an, plus fréquemment en cas d’utilisation intensive ou conditions sévères.
- Graissage régulier des engrenages et surfaces de contact.
- Remplacement immédiat des pièces défectueuses par un service agréé.
- Respect strict des consignes de sécurité pour éviter tout accident.
- Interdiction de modifier le chariot ou d’utiliser des pièces non d’origine.
- Ne jamais laisser une charge suspendue sans surveillance.
- Ne pas déplacer une charge au-dessus de personnes.
Normes et environnement :
- Conforme aux directives Machines 2006/42/CE.
- Le produit contient des matériaux recyclables. Les équipements usagés doivent être recyclés conformément aux réglementations locales.
Conditionnement et stockage :
- Stocker dans un endroit sec, à l’abri des intempéries.
- Ne pas laisser tomber le chariot, le déposer avec précaution.
Avantages produit :
- Construction robuste adaptée aux charges jusqu’à 1 tonne.
- Facilité d’ajustement pour différentes largeurs de poutres IPN.
- Déplacement manuel simple et sûr.
- Conception conforme aux normes européennes de sécurité.
Cette synthèse regroupe toutes les informations essentielles pour une utilisation sûre, efficace et conforme du chariot mobile porte palan sur poutre IPN réf. 15355.
Description et usages :
- Ce chariot est destiné à être utilisé sur des poutres IPN de largeur comprise entre 68 et 130 mm.
- Il est adapté pour des rayons minimum de courbe de 1 mètre.
- Le chariot coulisse sur le rebord inférieur de la poutre en I, facilitant ainsi le déplacement de la charge suspendue.
- La charge doit être suspendue impérativement au milieu de la poutre pour assurer une répartition égale sur les plaques latérales.
- L'utilisation est manuelle, sans moteur ni transmission par engrenage, ce qui nécessite une force manuelle pour déplacer la charge.
Fonctionnement et montage :
- Le chariot est composé de galets, d’un axe de suspension, de plaques latérales, d’un anneau de suspension, de rondelles et d’écrous.
- L’espacement entre les joues des galets doit être ajusté pour correspondre à la largeur de la poutre plus 4 mm, avec une distance de 2 mm entre chaque joue et la poutre.
- Les galets doivent rouler librement et être en contact parfait avec la poutre.
- L’inclinaison maximale de la surface de roulement ne doit pas dépasser 0,3 %.
- Après montage, un essai avec une charge légère puis à 125 % de la charge nominale est nécessaire pour valider l’installation.
Caractéristiques techniques détaillées :
- Capacité maximale : 1 tonne
- Rayon minimum de courbe : 1 mètre
- Largeur de poutre IPN compatible : 68-130 mm
- Hauteur totale : 205,5 mm
- Largeur : 220 mm
- Longueur : 185 mm
- Poids net : 7,8 kg
- Dimensions spécifiques : A = 220 mm, B = 223 mm, C = 205,5 mm
Performances et conditions d’utilisation :
- Température de fonctionnement : de -10 °C à +50 °C
- Inclinaison maximale tolérée : environ 1:6
- Ne pas utiliser en environnement explosif, corrosif, ni sous pluie ou humidité.
- Ne pas dépasser la capacité nominale indiquée.
- Manipulation uniquement par personnel formé et qualifié.
- Ne pas soulever de charges en biais, ni faire osciller la charge suspendue.
- Ne jamais utiliser pour soulever ou transporter des personnes.
Maintenance et sécurité :
- Inspection visuelle et fonctionnelle avant chaque mise en service.
- Vérification régulière tous les 6 mois, avec démontage si nécessaire pour contrôler l’usure des pièces.
- Inspection complète au moins une fois par an, plus fréquemment en cas d’utilisation intensive ou conditions sévères.
- Graissage régulier des engrenages et surfaces de contact.
- Remplacement immédiat des pièces défectueuses par un service agréé.
- Respect strict des consignes de sécurité pour éviter tout accident.
- Interdiction de modifier le chariot ou d’utiliser des pièces non d’origine.
- Ne jamais laisser une charge suspendue sans surveillance.
- Ne pas déplacer une charge au-dessus de personnes.
Normes et environnement :
- Conforme aux directives Machines 2006/42/CE.
- Le produit contient des matériaux recyclables. Les équipements usagés doivent être recyclés conformément aux réglementations locales.
Conditionnement et stockage :
- Stocker dans un endroit sec, à l’abri des intempéries.
- Ne pas laisser tomber le chariot, le déposer avec précaution.
Avantages produit :
- Construction robuste adaptée aux charges jusqu’à 1 tonne.
- Facilité d’ajustement pour différentes largeurs de poutres IPN.
- Déplacement manuel simple et sûr.
- Conception conforme aux normes européennes de sécurité.
Cette synthèse regroupe toutes les informations essentielles pour une utilisation sûre, efficace et conforme du chariot mobile porte palan sur poutre IPN réf. 15355.
