Chariot porte-palan cmu 1 t 64-140 par chaîne levée 3m LEVAC - 6065BC

Chariot porte-palan cmu 1 t 64-140 par chaîne levée 3m.

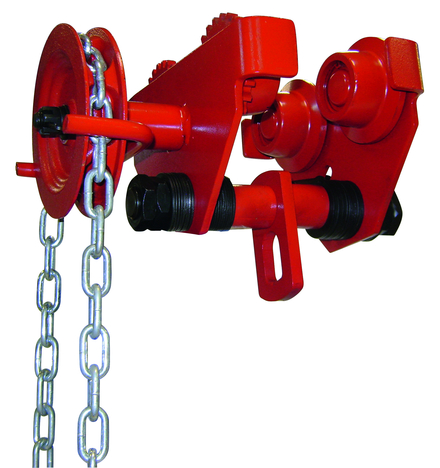

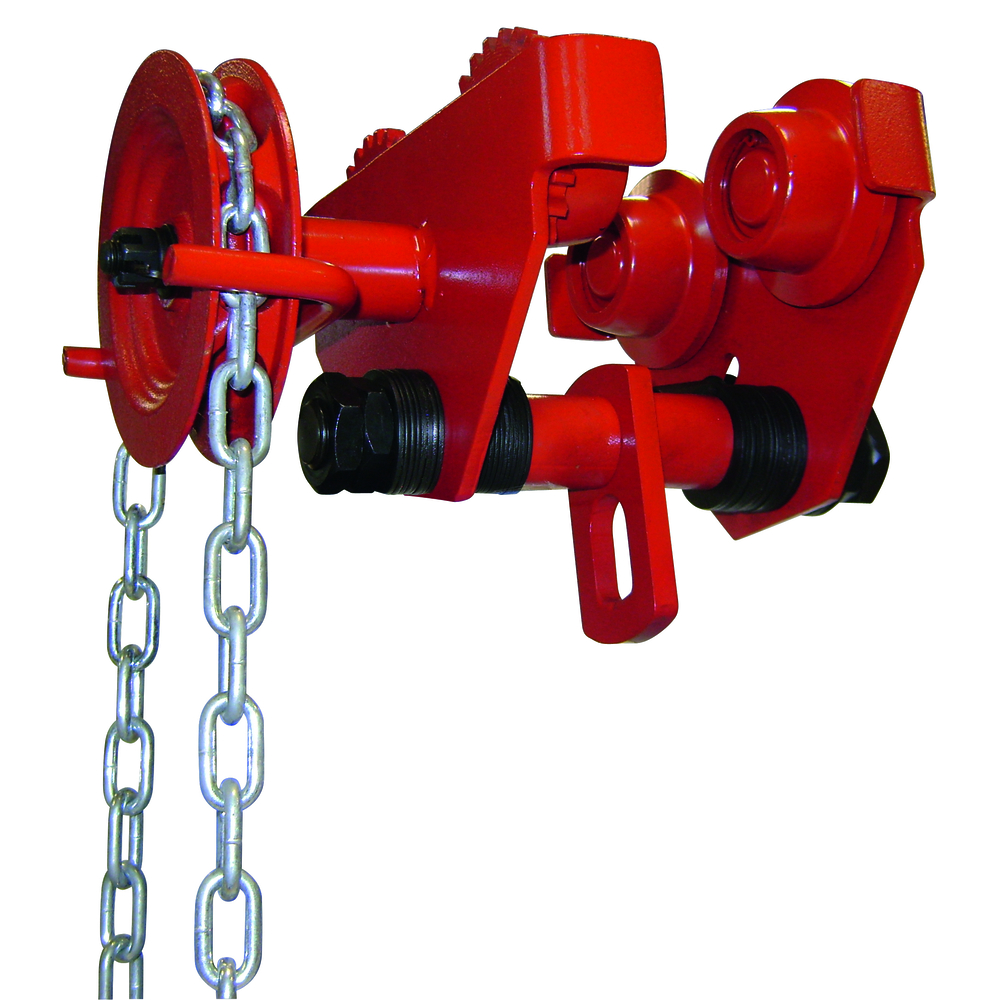

Chariot porte-palan direction PAR CHAÎNE avec levée 3m
Construction simple et robuste - Chariots à 4 galets (sauf 20 t : 8 galets) montés sur roulements
Butée de sécurité en cas de rupture d'un galet
Assemblage des flasques par 1 axe fileté
Adaptation aisée à un grand éventail d'IPN, IPE, HEA etc...

Matière dominante:
:
CMU (kg): 1000

Chariot porte-palan LEVAC, référence 6065BC, avec capacité maximale d'utilisation (CMU) de 1 tonne, conçu pour une levée par chaîne de 3 mètres. Ce chariot porte-palan est destiné à être utilisé en direction par chaîne avec levée, adapté à un large éventail de profils métalliques tels que IPN, IPE, HEA.

Description et construction :
- Construction simple et robuste avec chariot à 4 galets montés sur roulements (sauf version 20 tonnes qui en possède 8).
- Butée de sécurité intégrée en cas de rupture d’un galet.
- Assemblage des flasques réalisé par un axe fileté unique.
- Adaptation aisée sur différentes largeurs de profilés métalliques, avec une largeur mini de fer de 64 mm et une largeur maxi de 140 mm pour la version 1 t.

Fonctionnement et usages :
- Avance par chaîne pour faciliter le déplacement du palan sur la poutre.
- Levée de charges jusqu’à 1 tonne avec une chaîne de levée de 3 mètres.
- Utilisation recommandée dans les opérations de levage, manutention et arrimage.

Caractéristiques techniques détaillées (version 1 t, code AC) :
- CMU : 1000 kg
- Largeur de fer mini : 64 mm
- Largeur de fer maxi : 140 mm
- Rayon de courbure mini : 0,9 m
- Dimensions principales :
- A : 308,5 mm
- B : 212 mm
- C : 198,5 mm
- D1 : 58 mm
- D2 : 82 mm
- E : 28 mm
- H : 113 mm
- K : 24 mm
- Poids : 14 kg

Normes et certifications :
- Équipement de levage conforme à la directive 2006/42/CE.

Avantages produit :
- Réglage rapide et adaptation aisée à un large éventail de profils métalliques.
- Sécurité renforcée grâce à la butée en cas de rupture d’un galet.
- Montage robuste et durable grâce à la construction en acier avec roulements pour les galets.

Conditionnement, stockage et conservation :
- Non spécifié dans la fiche, mais le produit doit être stocké dans un environnement sec et protégé pour éviter la corrosion et préserver les roulements.

Recommandations d’utilisation :
- Utiliser conformément aux capacités indiquées (CMU 1 t).
- Vérifier l’état des galets et de la butée de sécurité avant chaque utilisation.
- Adapter le chariot aux profils compatibles (IPN, IPE, HEA) dans les dimensions spécifiées.

Cette fiche produit présente un chariot porte-palan fiable et robuste, conçu pour faciliter les opérations de levage par chaîne, avec une capacité d’une tonne et une levée standard de 3 mètres.
