Chariot porte-palan cmu 10 t par chaîne levée 3 m LEVAC 6065FC
Référence : L0236065FC
Découvrez Chariot porte-palan cmu 10 t par chaîne levée 3 m LEVAC 6065FC disponible à l'achat
- Capacité maximale de 10 000 kg pour charges lourdes
- Adapté aux profils métalliques IPN IPE HEA
- Construction robuste avec 4 galets sur roulements
- Butée de sécurité intégrée pour une protection optimale
- Levée de 3 mètres pour un positionnement précis
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

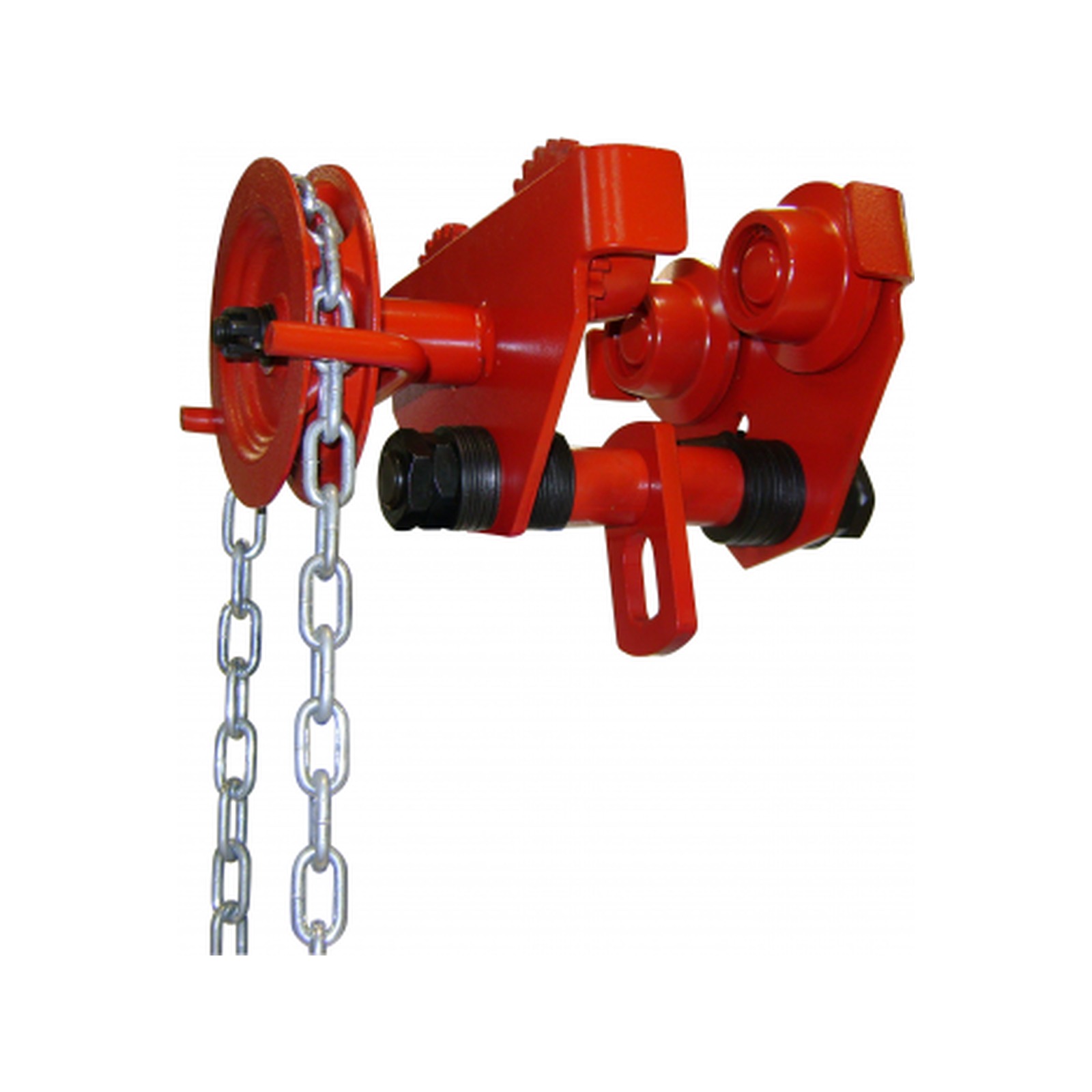

Le chariot porte-palan LEVAC référence 6065FC est conçu pour une direction par chaîne avec une levée de 3 mètres.
Il présente une construction simple et robuste, équipée de 4 galets montés sur roulements, assurant une bonne mobilité.
Une butée de sécurité est intégrée pour prévenir tout risque en cas de rupture d’un galet.
Les flasques sont assemblés par un axe fileté, garantissant une solidité et une facilité d’entretien.
Ce chariot est adaptable à un large éventail de profils métalliques tels que IPN, IPE, HEA, ce qui facilite son intégration sur différentes structures.
La capacité maximale d’utilisation (CMU) est de 10 000 kg, soit 10 tonnes, répondant ainsi aux besoins de levage lourds.
Les dimensions varient selon le modèle, notamment pour le code FC correspondant à la CMU de 10 000 kg :
- La largeur de fer mini est de 125 mm et la largeur de fer maxi est de 203 mm.
- Le rayon de courbure minimum est de 3 mètres.
- Les dimensions principales sont A = 487,5 mm, B = 455 mm, C = 490 mm.
- Les autres mesures techniques incluent D1 = non applicable, D2 = 160 mm, E = 36,5 mm, H = 275,5 mm, K = 82 mm, L = 25 mm.
- Le poids du chariot est de 103 kg.
Ce chariot porte-palan est conforme à la directive européenne 2006/42/CE relative aux équipements de levage, garantissant ainsi sa sécurité et sa fiabilité.
Il est particulièrement adapté pour une utilisation avec des palans à chaîne, offrant une avance par chaîne pour un positionnement précis et sécurisé de la charge.
Ce chariot est adaptable à un large éventail de profils métalliques tels que IPN, IPE, HEA, facilitant son intégration sur différentes structures.
La capacité maximale d’utilisation (CMU) est de 10 000 kg (10 tonnes), répondant aux besoins de levage lourds. Les dimensions principales pour le modèle 6065FC sont : largeur de fer mini 125 mm, largeur de fer maxi 203 mm, rayon de courbure minimum 3 mètres. Les dimensions détaillées sont A = 487,5 mm, B = 455 mm, C = 490 mm, D2 = 160 mm, E = 36,5 mm, H = 275,5 mm, K = 82 mm, L = 25 mm. Le poids du chariot est de 103 kg.
Ce chariot porte-palan est conforme à la directive européenne 2006/42/CE relative aux équipements de levage, garantissant sécurité et fiabilité. Il est particulièrement adapté pour une utilisation avec des palans à chaîne, offrant une avance par chaîne pour un positionnement précis et sécurisé de la charge.
- marque : levac
- référence fournisseur : 6065FC
- capacité maximale d’utilisation (cmu) : 10000 kg
- direction : par chaîne
- levée : 3 m
- construction : simple et robuste
- galets : 4 montés sur roulements
- butée de sécurité en cas de rupture d’un galet
- assemblage des flasques par un axe fileté
- adapté aux profils métalliques ipn, ipe, hea
- largeur de fer mini : 125 mm
- largeur de fer maxi : 203 mm
- rayon de courbure minimum : 3 m
- dimensions principales : a = 487,5 mm, b = 455 mm, c = 490 mm
- d2 = 160 mm
- e = 36,5 mm
- h = 275,5 mm
- k = 82 mm
- l = 25 mm
- poids : 103 kg
- conforme à la directive européenne 2006/42/ce
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
À quelles charges ce chariot porte-palan est-il adapté ?
Ce chariot porte-palan LEVAC 6065FC supporte une capacité maximale d’utilisation (CMU) de 10 000 kg, soit 10 tonnes. Il est conçu pour le levage de charges lourdes avec une levée de 3 mètres.
Quels types de profils métalliques sont compatibles avec ce chariot porte-palan ?
Le chariot est adaptable à un large éventail de profils métalliques, notamment IPN, IPE et HEA, avec une largeur de fer comprise entre 125 mm et 203 mm. Cette compatibilité facilite son intégration sur différentes structures métalliques.
Comment est assurée la sécurité lors de l’utilisation de ce chariot porte-palan ?
Une butée de sécurité intégrée prévient tout risque en cas de rupture d’un galet. De plus, le produit est conforme à la directive européenne 2006/42/CE relative aux équipements de levage, garantissant ainsi sa sécurité et sa fiabilité.
Quels sont les éléments techniques garantissant la robustesse et la mobilité du chariot ?
Le chariot possède une construction simple et robuste avec 4 galets montés sur roulements, assurant une bonne mobilité. Les flasques sont assemblés par un axe fileté, ce qui garantit solidité et facilite l’entretien.
Quelle est la portée minimale de courbure pour l’installation de ce chariot sur une structure ?
Le rayon de courbure minimum requis pour l’installation est de 3 mètres, ce qui correspond à la configuration du modèle 6065FC avec une levée de 3 mètres.
