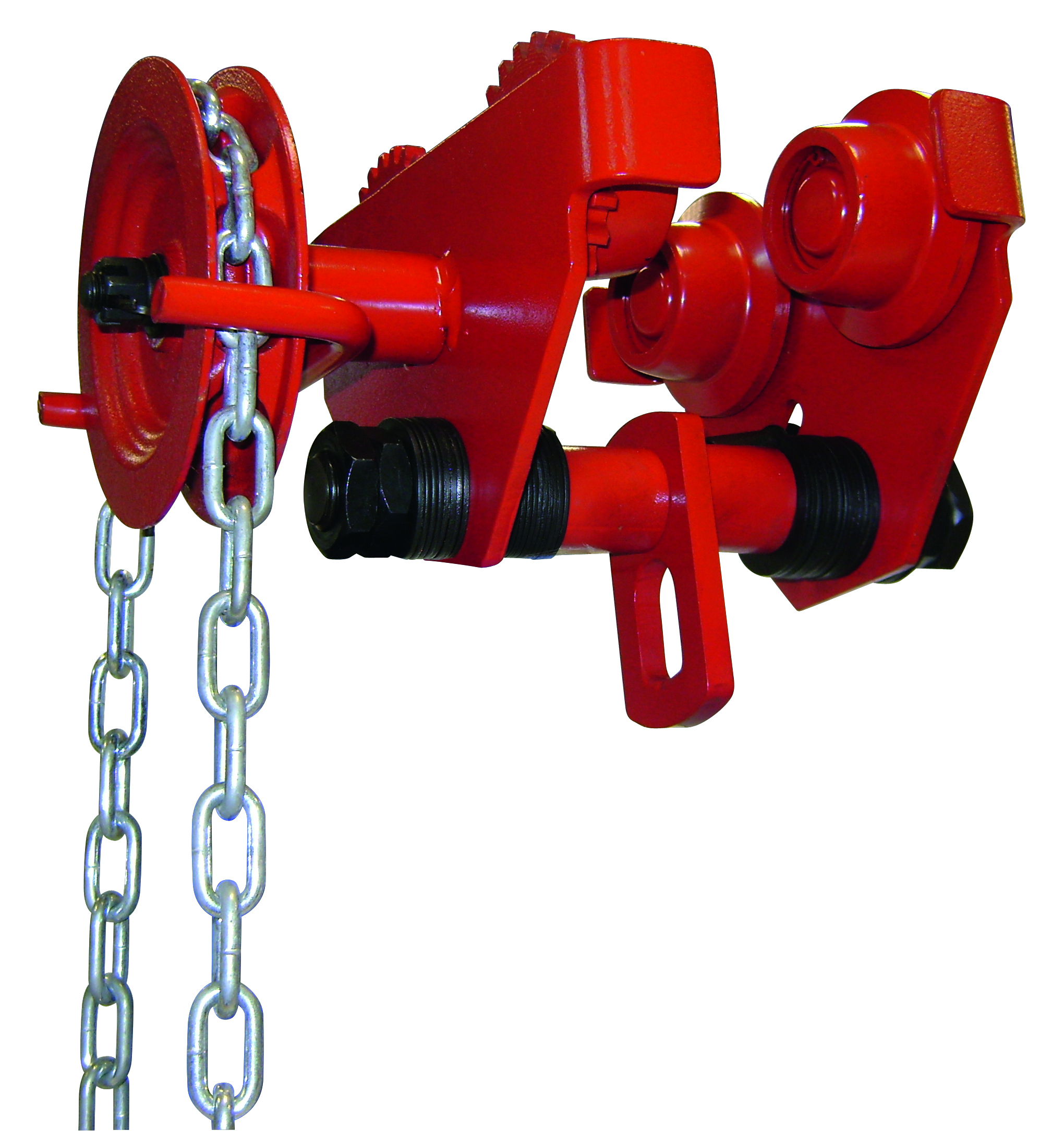

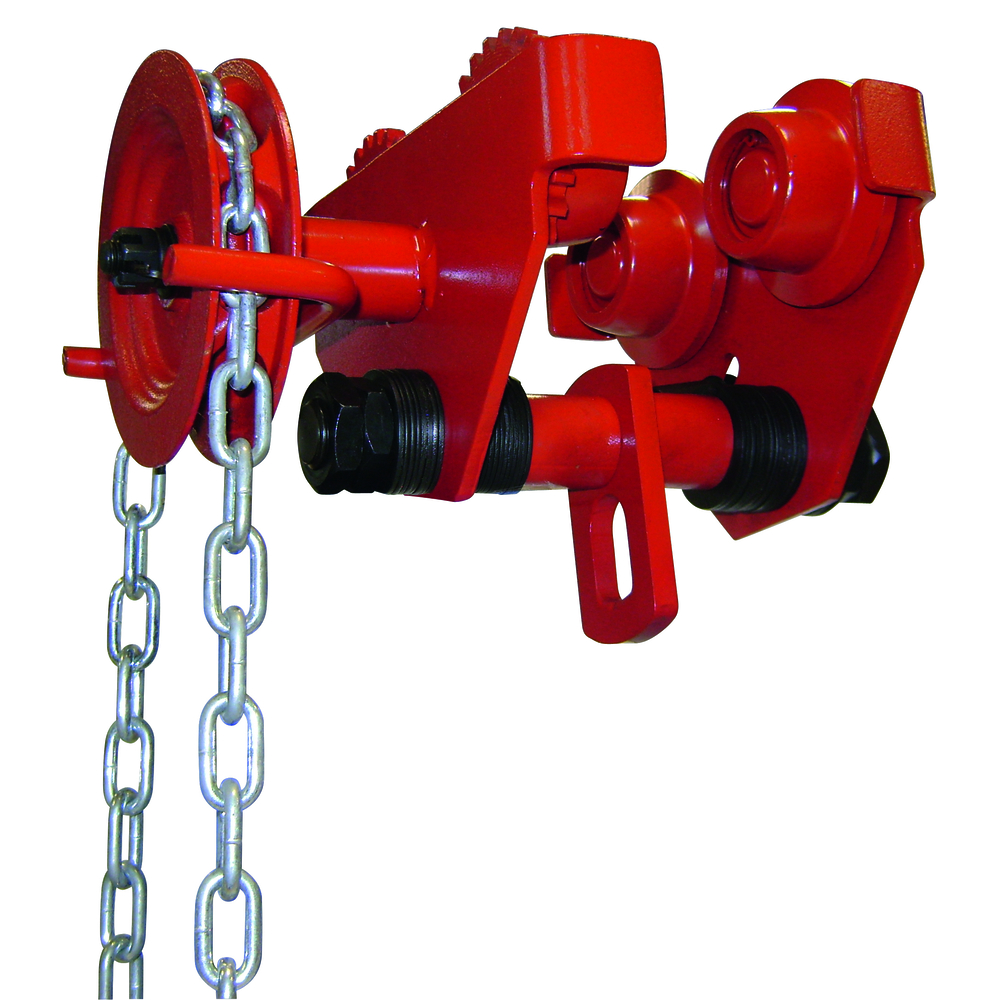

Chariot porte-palan cmu 5 t 88-203 par chaîne levée 3m LEVAC - 6065EC
Référence : L0236065EC
Découvrez Chariot porte-palan cmu 5 t 88-203 par chaîne levée 3m LEVAC - 6065EC disponible à l'achat
- Charge maximale de 5 tonnes, idéal pour des levées lourdes.
- Construction robuste, équipée de 4 galets pour une grande stabilité.
- Butée de sécurité intégrée pour protéger contre les ruptures.
- Adaptable à une grande variété de profils IPN, IPE, HEA.
- Levée efficace avec une hauteur de 3 mètres pour des opérations simples.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Chariot porte-palan cmu 5 t 88-203 par chaîne levée 3m.
Chariot porte-palan direction PAR CHAÎNE avec levée 3m
Construction simple et robuste - Chariots à 4 galets (sauf 20 t : 8 galets) montés sur roulements
Butée de sécurité en cas de rupture d'un galet
Assemblage des flasques par 1 axe fileté
Adaptation aisée à un grand éventail d'IPN, IPE, HEA etc...
Description du produit :
- Chariot porte-palan direction par chaîne avec levée de 3 mètres.
- Construction robuste avec 4 galets montés sur roulements (sauf modèle 20 t qui en possède 8).
- Assemblage des flasques par un axe fileté.
- Butée de sécurité intégrée en cas de rupture d’un galet.
- Adaptation aisée à un large éventail de profils métalliques tels que IPN, IPE, HEA.
Fonctionnement :
- Le chariot avance par poussée sur la charge ou par action sur la chaîne.
- L’axe est équipé de contre-écrous pour une fixation sécurisée.
Caractéristiques techniques détaillées (modèle 5 t, code EC) :
- CMU : 5000 kg.
- Largeur de fer mini : 88 mm.
- Largeur de fer maxi : 203 mm.
- Rayon de courbure mini : 3 m.
- Dimensions principales (en mm) :
- A : 487,5
- B : 455
- C : 490
- D1 : 122
- D2 : 160
- E : 36,5
- H : 275,5
- K : 82
- L : 110
- Poids : 103 kg.
Matériaux et composition :
- Chariot en acier robuste avec galets montés sur roulements pour une meilleure durabilité.
Performances et avantages :
- Butée de sécurité pour prévenir les accidents en cas de rupture d’un galet.
- Réglage rapide et adaptation facile à différents profils de poutres.
- Construction fiable et robuste pour une utilisation industrielle intensive.
Normes et certifications :
- Équipement de levage conforme à la directive 2006/42/CE.
Conditions d’utilisation et recommandations :
- Utilisation recommandée sur poutres en acier de types IPN, IPE, HEA avec largeur adaptée selon les dimensions indiquées.
- Levée par chaîne sur une hauteur de 3 mètres.
- Veiller à la compatibilité des dimensions de la poutre avec le chariot pour assurer la sécurité et la stabilité.
Conditionnement, stockage, conservation :
- Aucune information spécifique mentionnée dans le document.
Cette fiche technique permet de choisir un chariot porte-palan adapté aux charges jusqu’à 5 tonnes avec levée par chaîne, garantissant sécurité, robustesse et facilité d’adaptation à différents types de poutres.
Matière dominante:
:
CMU (kg): 5000
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelle est la capacité maximale de charge de ce chariot porte-palan ?
Ce chariot porte-palan a une capacité maximale d’utilisation (CMU) de 5 tonnes, adaptée aux levées lourdes dans un cadre industriel.
Comment ce chariot s’adapte-t-il aux différents profils de poutres ?
Il est conçu pour une adaptation aisée à un large éventail de profils métalliques tels que IPN, IPE, HEA, avec une largeur de fer réglable entre 88 mm et 203 mm pour le modèle 5 t.
Quels éléments assurent la sécurité lors de l’utilisation de ce chariot ?
Le chariot intègre une butée de sécurité qui protège contre les ruptures de galets, évitant ainsi des accidents liés à une défaillance mécanique pendant la levée.
Comment fonctionne la direction par chaîne de ce chariot porte-palan ?
La direction par chaîne permet de faire avancer le chariot soit par poussée sur la charge, soit par action directe sur la chaîne, facilitant ainsi le déplacement et le positionnement précis de la charge.
Quelles sont les dimensions et caractéristiques techniques principales à prendre en compte ?
Le chariot pèse 103 kg et présente des dimensions spécifiques (par exemple, hauteur 275,5 mm, largeur de fer mini 88 mm, maxi 203 mm), avec des galets montés sur roulements pour une meilleure durabilité et stabilité.
