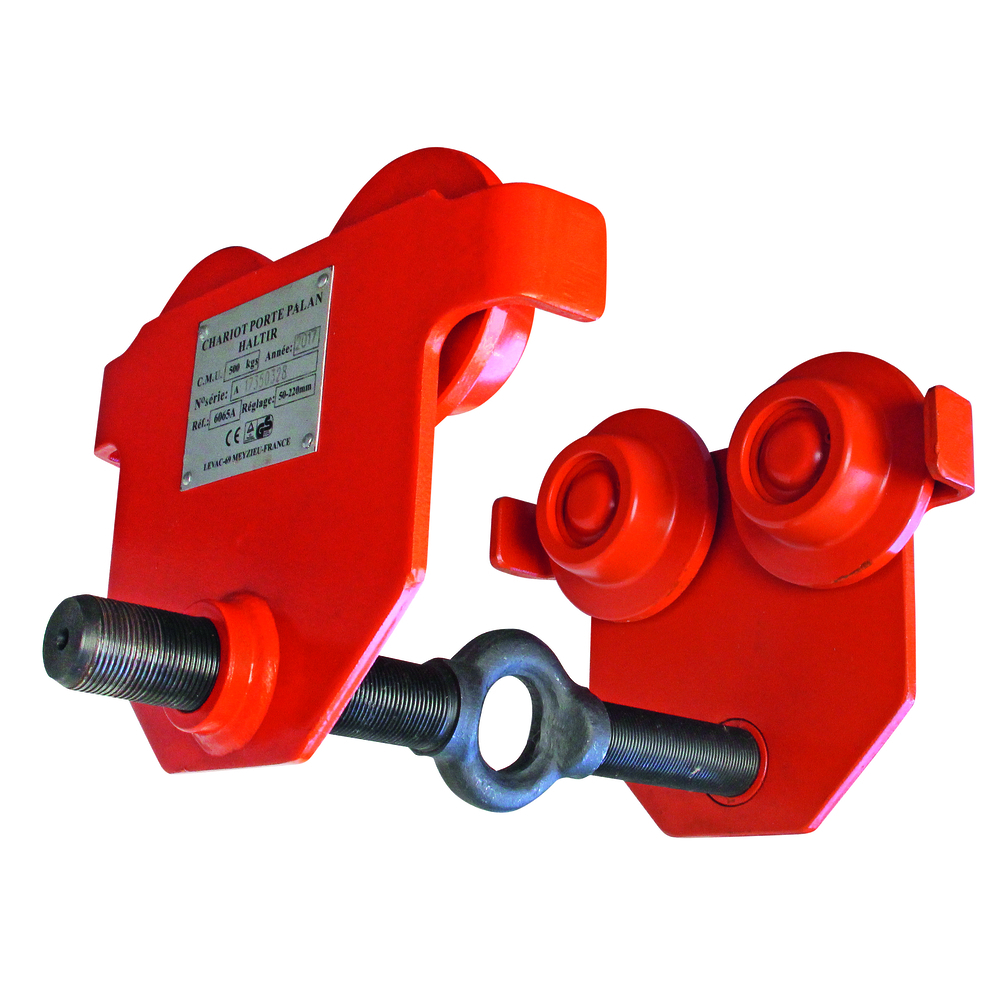

Chariot porte-palan cmu 5 t direction libre 90-220 LEVAC - 6065E
Référence : L0236065E
Découvrez Chariot porte-palan cmu 5 t direction libre 90-220 LEVAC - 6065E disponible à l'achat
- Construction robuste avec chariots à 4 galets.
- Capacité de levage de 5 tonnes pour charges lourdes.
- Butée de sécurité en cas de rupture d'un galet.
- Adaptable à divers types d'aciers IPN, IPE, HEA.
- Direction libre facilitant la manipulation des charges.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Chariot porte-palan cmu 5 t direction libre 90-220.
Chariot porte-palan direction PAR POUSSÉE SUR LA CHARGE
Construction simple et robuste - Chariots à 4 galets (sauf 20 t : 8 galets) montés sur roulements
Butée de sécurité en cas de rupture d'un galet
Assemblage des flasques par 1 axe fileté
Adaptation aisée à un grand éventail d'IPN, IPE, HEA etc...
Matière dominante:
:
CMU (kg): 5000
Description et construction :
- Chariot robuste à construction simple, équipé de 4 galets montés sur roulements (8 galets pour la version 20 t).
- Butée de sécurité intégrée en cas de rupture d’un galet.
- Assemblage des flasques réalisé par un axe fileté pour une meilleure solidité.
- Adaptation facile à un large éventail de profils métalliques : IPN, IPE, HEA, etc.
- Direction par poussée sur la charge ou par chaîne avec levée 3 m selon modèle.
Fonctionnement :
- Avance du chariot par poussée directe sur la charge ou par chaîne.
- Réglage rapide permettant une adaptation aisée à différentes largeurs de profilés.
Caractéristiques techniques (extraits pour la version 5 t) :
- CMU : 5000 kg.
- Largeur de fer mini : 90 mm.
- Largeur de fer maxi : 220 mm.
- Rayon de courbure mini : 2,5 m (direction par chaîne).
- Dimensions principales (en mm) : A = 354, B x C = 373 x 298, D1 = 120, D2 = 155, d = 28, E = 52, F = 65, H = 100, K = 32, L réglable de 100 à 230.
- Poids : 40 kg.
Performances et normes :
- Conforme à la directive européenne 2006/42/CE relative aux équipements de levage.
- Équipement certifié CE.
Avantages produit :
- Construction simple et robuste assurant une grande fiabilité.
- Butée de sécurité pour une meilleure sécurité d’utilisation.
- Adaptabilité à de nombreux profils métalliques.
- Réglage rapide facilitant la mise en place et l’ajustement.
- Chariot à galets montés sur roulements pour un déplacement fluide.
Conditions d’utilisation et recommandations :
- Utilisation recommandée sur profils IPN, IPE, HEA avec largeur comprise entre 90 et 220 mm pour la version 5 t.
- Contrôle régulier de l’état des galets et de la butée de sécurité conseillé pour garantir la sécurité.
- Ne pas dépasser la capacité maximale indiquée.
Conditionnement et stockage :
- Stockage dans un environnement sec pour éviter la corrosion.
- Manipulation avec précaution pour préserver les roulements et les composants mécaniques.
Cette fiche produit fournit toutes les informations nécessaires pour la sélection, l’installation et l’utilisation sécurisée du chariot porte-palan LEVAC 6065, garantissant performance et sécurité dans les opérations de levage et manutention.
