Chariot porte-palan cmu 500 kg 64-140 par chaîne levée 3m LEVAC - 6065AC
Référence : L0236065AC
Découvrez Chariot porte-palan cmu 500 kg 64-140 par chaîne levée 3m LEVAC - 6065AC disponible à l'achat
- Charge maximale de 500 kg pour un usage intensif.
- Construction robuste avec chariots à 4 galets sur roulements.
- Système de sécurité intégré en cas de rupture d’un galet.
- Adaptation facile à divers types de profilés métalliques.
- Manœuvre de direction facile par chaîne avec levée de 3m.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

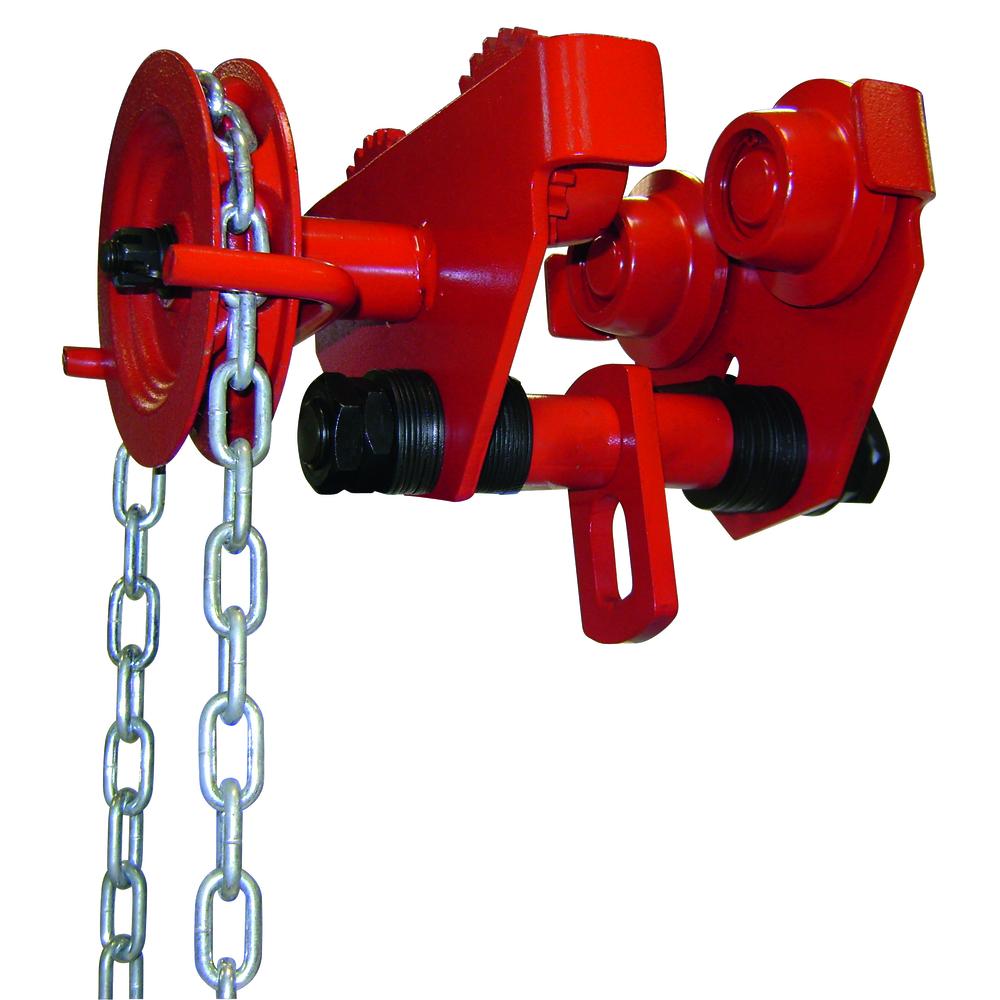

Chariot porte-palan cmu 500 kg 64-140 par chaîne levée 3m.
Chariot porte-palan direction PAR CHAÎNE avec levée 3m
Construction simple et robuste - Chariots à 4 galets (sauf 20 t : 8 galets) montés sur roulements
Butée de sécurité en cas de rupture d'un galet
Assemblage des flasques par 1 axe fileté
Adaptation aisée à un grand éventail d'IPN, IPE, HEA etc...
Construction simple et robuste :
- Chariot à 4 galets montés sur roulements (sauf pour les modèles 20 t qui ont 8 galets).
- Butée de sécurité intégrée en cas de rupture d’un galet.
- Assemblage des flasques réalisé par un axe fileté pour une meilleure solidité.
- Adaptation aisée à un large éventail de largeurs de poutres.
Caractéristiques techniques principales pour le modèle 500 kg (code AC) :
- Largeur de fer mini : 64 mm
- Largeur de fer maxi : 140 mm
- Rayon de courbure mini : 0,9 m
- Dimensions (en mm) : A = 308,5 ; B = 212 ; C = 198,5 ; D1 = 58 ; D2 = 82 ; E = 28 ; H = 113 ; K = 24
- Poids : 14 kg
Fonctionnement :
- Avance par chaîne avec levée de 3 mètres.
- Axe avec contre-écrous pour un réglage sécurisé.
- Permet une adaptation rapide et facile sur différents types de poutres grâce à un réglage rapide.
Normes et certifications :
- Conforme à la directive européenne 2006/42/CE relative aux équipements de levage.
- Équipement de levage certifié CE.
Avantages produit :
- Construction robuste assurant sécurité et durabilité.
- Butée de sécurité pour éviter les accidents liés à la rupture des galets.
- Facilité d’adaptation à différents profils de poutres.
- Léger et maniable avec un poids de 14 kg pour le modèle 500 kg.
Conditions d’utilisation et recommandations :
- Utiliser uniquement sur des poutres compatibles avec les dimensions mini et maxi indiquées.
- Vérifier régulièrement l’état des galets et des fixations pour garantir la sécurité.
- Respecter la CMU indiquée pour éviter tout risque de surcharge.
Conditionnement, stockage et conservation :
- Stocker dans un endroit sec et propre, à l’abri de la corrosion.
- Maintenir lubrifié les roulements et les axes pour assurer un fonctionnement optimal.
Ce chariot porte-palan est un équipement fiable et performant pour les opérations de levage nécessitant une manipulation précise et sécurisée des charges jusqu’à 500 kg, avec une levée par chaîne de 3 mètres.
Matière dominante:
:
CMU (kg): 500
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelles sont les capacités de charge et les dimensions compatibles de ce chariot porte-palan ?
Ce chariot porte-palan a une capacité maximale d’utilisation (CMU) de 500 kg. Il s’adapte à des poutres métalliques dont la largeur varie de 64 mm à 140 mm. Le rayon de courbure minimum de la poutre doit être de 0,9 mètre pour garantir un fonctionnement optimal.
Comment est assurée la sécurité en cas de rupture d’un galet ?
Le chariot est équipé d’une butée de sécurité qui intervient en cas de rupture d’un galet, empêchant ainsi la chute ou le déplacement incontrôlé de la charge suspendue. Cette sécurité est intégrée dans la conception robuste du chariot.
Quels sont les éléments techniques garantissant la robustesse et la maniabilité du chariot ?
Le chariot est construit avec 4 galets montés sur roulements, assurant une rotation fluide et une bonne résistance à l’usure. Les flasques sont assemblés par un axe fileté, ce qui renforce la solidité de l’ensemble. Le poids du chariot est de 14 kg, ce qui facilite sa manipulation.
Comment se réalise la manœuvre de déplacement et de levée de la charge ?
La direction du chariot se fait par chaîne, avec une levée de 3 mètres. La chaîne permet une avance contrôlée et précise, adaptée aux opérations de levage industriel. Un axe avec contre-écrous assure un réglage sécurisé du chariot sur la poutre.
Quelles normes et certifications attestent de la conformité et de la sécurité du produit ?
Ce chariot porte-palan est conforme à la directive européenne 2006/42/CE relative aux équipements de levage. Il est certifié CE, garantissant ainsi le respect des exigences essentielles de sécurité pour ce type d’équipement.
