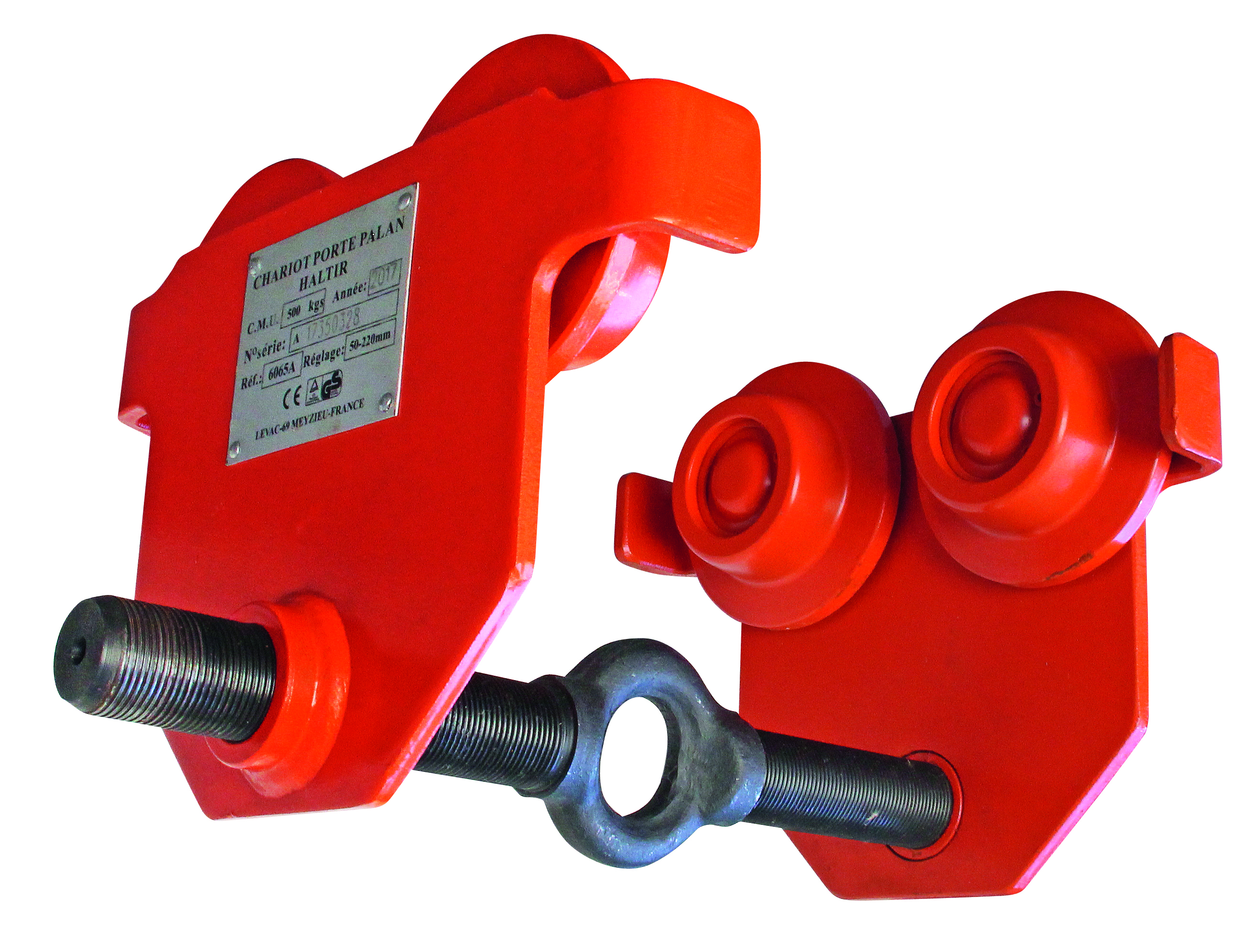

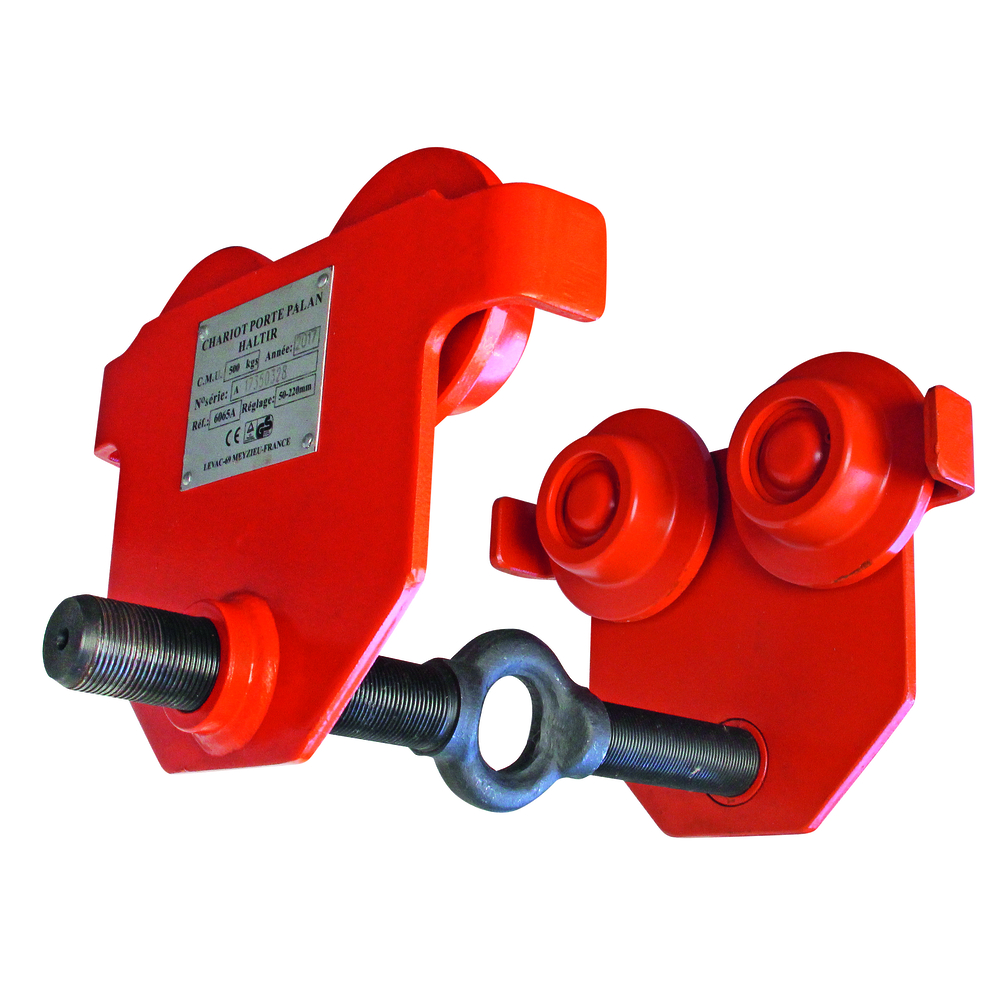

Chariot porte-palan cmu 500 kg direction libre 50-220 LEVAC - 6065A
Référence : L0236065A
Découvrez Chariot porte-palan cmu 500 kg direction libre 50-220 LEVAC - 6065A disponible à l'achat
- Capacité de charge jusqu'à 500 kg pour des utilisations variées.
- Conception simple et robuste avec chariots à 4 galets.
- Butée de sécurité en cas de rupture d'un galet.
- Assemblage facile des flasques par un axe filetée.
- Adaptable à de nombreux types d'IPN, IPE, HEA, etc.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Chariot porte-palan cmu 500 kg direction libre 50-220.
Chariot porte-palan direction PAR POUSSÉE SUR LA CHARGE
Construction simple et robuste - Chariots à 4 galets (sauf 20 t : 8 galets) montés sur roulements
Butée de sécurité en cas de rupture d'un galet
Assemblage des flasques par 1 axe fileté
Adaptation aisée à un grand éventail d'IPN, IPE, HEA etc...
Description et fonctionnement :
- Construction simple et robuste avec chariot à 4 galets montés sur roulements (8 galets pour la version 20 tonnes).
- Avance par poussée sur la charge ou par chaîne.
- Butée de sécurité intégrée en cas de rupture d’un galet.
- Assemblage des flasques par un axe fileté.
- Adaptation aisée à un large éventail de profils métalliques tels que IPN, IPE, HEA.
- Réglage rapide pour s’adapter à différentes largeurs de fer.
Caractéristiques techniques pour la version CMU 500 kg (direction par poussée) :
- Largeur de fer mini : 50 mm
- Largeur de fer maxi : 220 mm
- Rayon de courbure mini : 0,9 m
- Dimensions principales (en mm) : A=285, BxC=198x160, D1=55, D2=80, d=12,5, E=25, F=28, H=64,5, K=19
- Course réglable L : 56-226 mm
- Poids : 5 kg
Caractéristiques pour la version direction par chaîne avec levée 3 m, CMU 500 kg :
- Largeur de fer mini : 64 mm
- Largeur de fer maxi : 140 mm
- Rayon de courbure mini : 0,9 m
- Dimensions principales (en mm) : A=308,5, B=212, C=198,5, D1=58, D2=82, E=28, H=113, K=24
- Poids : 14 kg
Matériaux :
- Chariot en acier robuste avec galets montés sur roulements pour une meilleure durabilité.
Normes et certifications :
- Équipement de levage conforme à la directive 2006/42/CE.
- Marquage CE présent sur le produit.
Avantages :
- Construction robuste assurant sécurité et longévité.
- Butée de sécurité pour prévenir les accidents en cas de rupture d’un galet.
- Adaptabilité sur différents types de profilés métalliques.
- Réglage rapide facilitant l’installation et l’utilisation.
Conditions d’utilisation et recommandations :
- Utilisation recommandée pour levage et déplacement de charges jusqu’à 500 kg en version standard.
- Vérifier la compatibilité des dimensions du profilé pour assurer un montage correct.
- Contrôler régulièrement l’état des galets et des roulements pour garantir la sécurité.
Conditionnement et stockage :
- Stockage à l’abri de l’humidité pour éviter la corrosion.
- Emballage adapté pour protéger les composants mécaniques lors du transport.
Cette fiche produit synthétise toutes les informations techniques et fonctionnelles nécessaires pour le choix et l’utilisation du chariot porte-palan LEVAC 6065A, version 500 kg, direction libre par poussée ou par chaîne.
Matière dominante:
:
CMU (kg): 500
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelle est la capacité maximale de charge du chariot porte-palan LEVAC 6065A ?
Le chariot porte-palan LEVAC 6065A supporte une charge maximale (CMU) de 500 kg. Cette capacité est adaptée à des utilisations variées et garantit une manipulation sécurisée dans cette limite.
Comment le chariot s’adapte-t-il aux différents profils métalliques ?
Le chariot est conçu pour être adaptable à un large éventail de profils métalliques tels que IPN, IPE, HEA, avec un réglage rapide permettant de s’ajuster à des largeurs de fer allant de 50 à 220 mm en version poussée.
Quels dispositifs de sécurité sont intégrés au chariot porte-palan ?
Le chariot est équipé d’une butée de sécurité qui intervient en cas de rupture d’un galet, limitant ainsi les risques d’accident lors de l’utilisation. Les galets sont montés sur roulements pour une meilleure fiabilité.
Quelles sont les caractéristiques techniques principales influençant la mise en œuvre ?
Le chariot possède 4 galets montés sur roulements, un assemblage des flasques par un axe fileté, et un rayon de courbure minimum de 0,9 mètre. Son poids est de 5 kg pour la version 500 kg en direction par poussée, ce qui facilite son installation et son maniement.
À quelles normes ce chariot porte-palan est-il conforme ?
Ce chariot est conforme à la directive européenne 2006/42/CE relative aux équipements de levage et porte un marquage CE attestant de sa conformité aux exigences de sécurité applicables.
