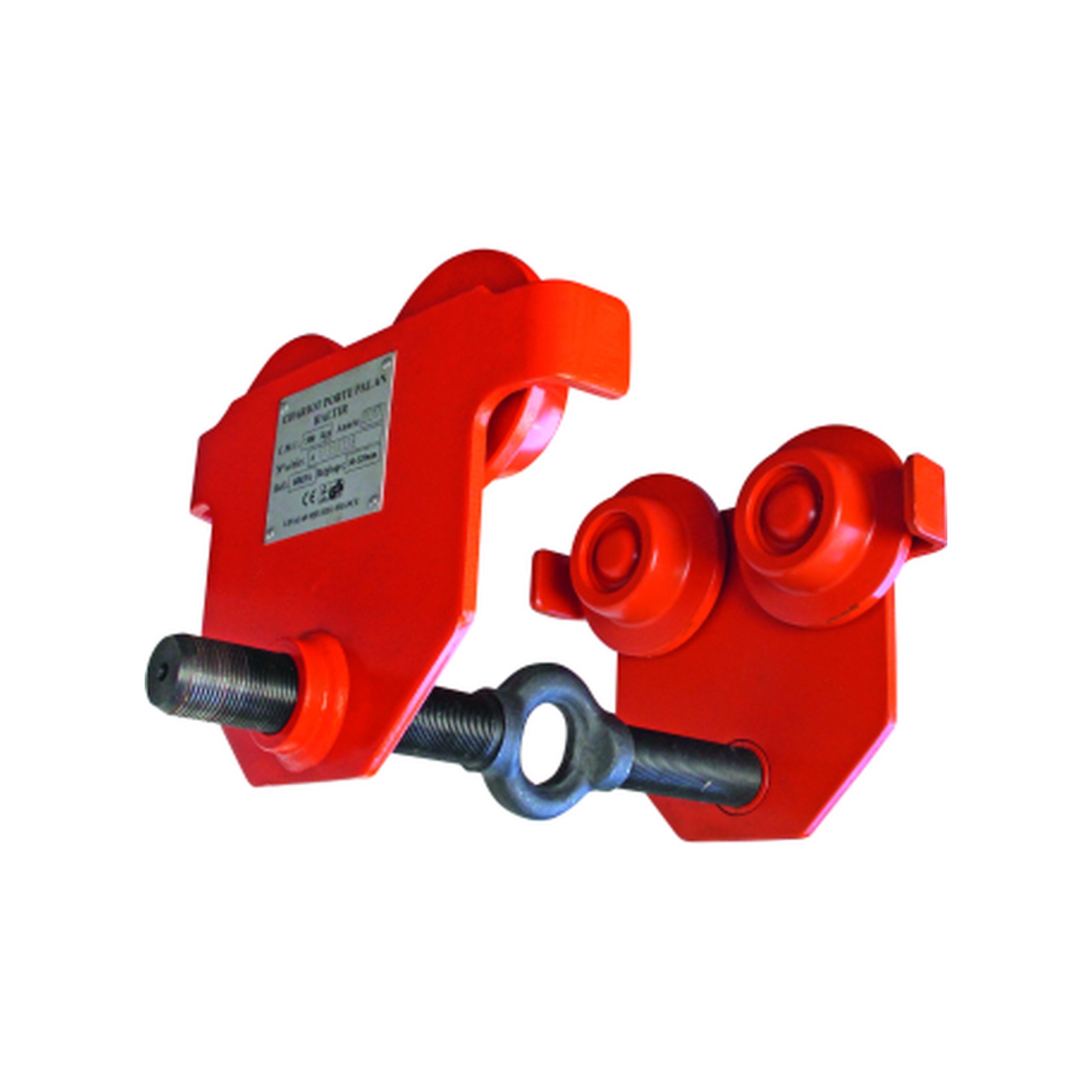

Chariot porte-palan direction par poussée 5 t LEVAC 6065E
Référence : L0236065E
Découvrez Chariot porte-palan direction par poussée 5 t LEVAC 6065E disponible à l'achat
- Capacité maximale de 5000 kg pour charges lourdes
- Largeur réglable de 90 à 220 mm pour diverses poutres
- Rayon de courbure mini de 2 m pour une bonne maniabilité
- Butée de sécurité intégrée pour une protection renforcée
- Construction robuste avec galets sur roulements pour durabilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Chariot porte-palan direction libre 5 tonnes, référence 6065E, conçu pour une utilisation par poussée sur la charge.
Ce chariot présente une construction simple et robuste avec quatre galets montés sur roulements, sauf pour la version 20 tonnes qui en comporte huit.
Il est équipé d’une butée de sécurité en cas de rupture d’un galet, garantissant une sécurité accrue lors de l’utilisation.
Les flasques sont assemblés par un axe fileté, ce qui facilite le montage et la maintenance.
Le chariot est adaptable aisément à un large éventail de profilés métalliques tels que IPN, IPE, HEA, permettant une grande compatibilité avec différentes structures.
Les caractéristiques techniques pour la version 5 tonnes sont les suivantes :
- Capacité maximale d’utilisation (CMU) : 5000 kg.
- Largeur de fer mini : 90 mm, largeur de fer maxi : 220 mm.
- Rayon de courbure mini : 2 m.
- Dimensions principales : hauteur (A) 354 mm, largeur (B x C) 373 x 298 mm.
- Diamètres des axes et galets : D1 = 120 mm, D2 = 155 mm, diamètre galet (d) = 28 mm.
- Autres dimensions importantes : E = 52 mm, F = 65 mm, H = 100 mm, K = 32 mm.
- Longueur réglable (L) de 100 à 230 mm.
- Poids total du chariot : 40 kg.
Le chariot est conforme à la directive européenne 2006/42/CE relative aux équipements de levage.
Il peut être déplacé par poussée directe sur la charge ou par chaîne selon les versions disponibles.
Ce produit offre une solution fiable et robuste pour le déplacement de charges lourdes sur poutres métalliques, avec un réglage rapide et une adaptation aisée à différents profils.
La sécurité est renforcée grâce à la butée de sécurité et aux roulements de qualité montés sur les galets.
Ce chariot est compatible avec un large éventail de profilés métalliques, notamment IPN, IPE et HEA, grâce à un réglage rapide et une adaptation aisée. Il supporte une capacité maximale d’utilisation (CMU) de 5000 kg. Les dimensions principales sont une hauteur de 354 mm, une largeur de 373 x 298 mm, avec une longueur réglable de 100 à 230 mm. Le chariot peut s’adapter à des largeurs de fer allant de 90 mm à 220 mm et peut évoluer sur des rayons de courbure minimum de 2 mètres.
Les dimensions techniques détaillées comprennent un diamètre d’axe principal (D1) de 120 mm, un diamètre secondaire (D2) de 155 mm, et un diamètre de galet de 28 mm. D’autres mesures importantes sont E = 52 mm, F = 65 mm, H = 100 mm et K = 32 mm. Le poids total du chariot est de 40 kg.
Ce produit est conforme à la directive européenne 2006/42/CE relative aux équipements de levage, garantissant sa conformité aux normes de sécurité et de qualité en vigueur. Il offre une solution fiable et robuste pour le déplacement de charges lourdes, avec une manipulation facilitée et une sécurité accrue.
- cmu (kg) : 5000
- largeur de fer mini (mm) : 90
- largeur de fer maxi (mm) : 220
- rayon de courbure mini : 2 m
- hauteur (a) : 354 mm
- largeur (b x c) : 373 x 298 mm
- d1 (mm) : 120
- d2 (mm) : 155
- diamètre galet (d) : 28 mm
- e (mm) : 52
- f (mm) : 65
- h (mm) : 100
- k (mm) : 32
- longueur réglable (l) : 100 à 230 mm
- poids total : 40 kg
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
À quelles largeurs de poutres métalliques ce chariot porte-palan est-il compatible ?
Ce chariot est réglable pour s’adapter à des largeurs de fer allant de 90 mm à 220 mm, ce qui le rend compatible avec un large éventail de profilés métalliques tels que IPN, IPE et HEA.
Quelle est la capacité maximale d’utilisation (CMU) de ce chariot porte-palan ?
La capacité maximale d’utilisation est de 5000 kg, ce qui permet de déplacer des charges lourdes en toute sécurité.
Quels sont les éléments de sécurité intégrés à ce chariot porte-palan ?
Le chariot est équipé d’une butée de sécurité qui intervient en cas de rupture d’un galet, garantissant ainsi une protection renforcée lors de l’utilisation.
Comment se fait le réglage et l’adaptation du chariot aux différentes poutres ?
Le chariot dispose d’une longueur réglable de 100 à 230 mm grâce à un axe fileté, ce qui facilite un réglage rapide et une adaptation aisée à différents profils métalliques.
Quelles sont les dimensions principales et le poids de ce chariot porte-palan ?
Les dimensions principales sont une hauteur de 354 mm, une largeur de 373 x 298 mm, et il pèse 40 kg, assurant à la fois robustesse et maniabilité.
