Chasse directe mécanique 4L kit cloison 15-200 mm WC sans bride PRESTO - 14265SB
Référence : P22314265SB
.png?frz-width=260){kind=logo}
Découvrez Chasse directe mécanique 4L kit cloison 15-200 mm WC sans bride PRESTO - 14265SB disponible à l'achat
- Chasse économique utilisant 4 litres d’eau ±1 litre par chasse
- Installation rapide avec kit prémonté et commande réglable 15-200 mm
- Dispositif anti-coup de bélier et régulateur de débit 60 l/min
- Corps en laiton nickel-chrome résistant à la corrosion selon NF EN12540
- Protection anti-siphonique assurant la sécurité des réseaux d’eau potable
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
3 documents
- Mode d’emploi - Chasse directe mécanique 4L kit cloison 15-200 mm WC sans bride PRESTO - 14265SB - doc 1
- Mode d’emploi - Chasse directe mécanique 4L kit cloison 15-200 mm WC sans bride PRESTO - 14265SB - doc 2
- Mode d’emploi - Chasse directe mécanique 4L kit cloison 15-200 mm WC sans bride PRESTO - 14265SB - doc 3
Schéma
1 document
Voir plus de documents
Le kit complet chasse P1000 XL 4 litres TC prêt à poser est spécialement conçu pour les cuvettes sans bride.

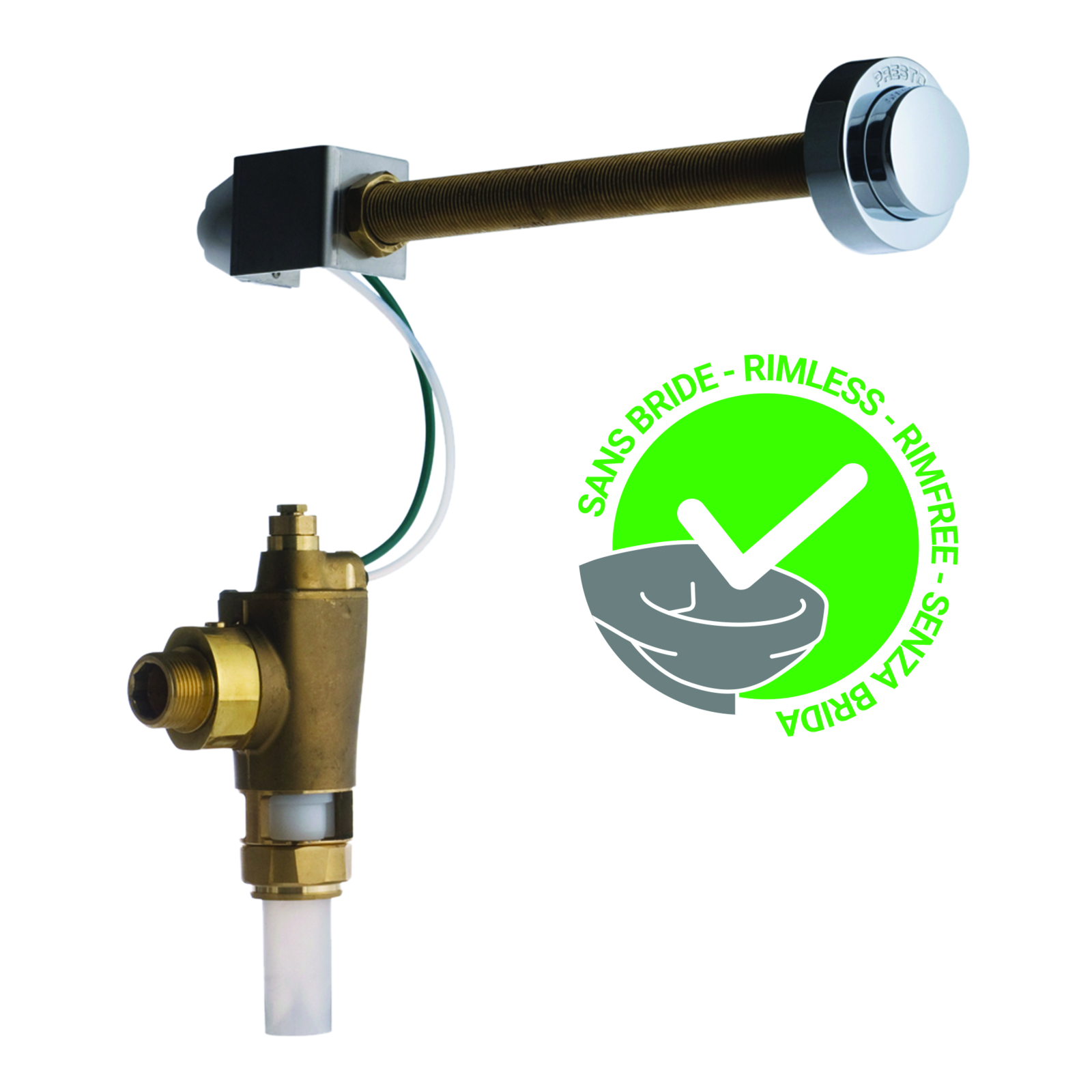

Il comprend une commande à travers cloison réglable de 15 à 200 mm avec écrous de serrage, un robinet d'arrêt à boisseau sphérique intégré, un robinet de chasse P1000 XL 4 litres, un tube coudé en PVC ainsi qu’un nez de jonction.
L’alimentation hydraulique se fait par une équerre mâle G3/4’’ (20x27).
La chasse directe assure une évacuation efficace en évitant la stagnation de l'eau, ce qui limite le développement des bactéries.
Cette version économique utilise seulement 4 litres d’eau par chasse avec une tolérance de ±1 litre.
La durée d’écoulement est de 4 secondes ± 1 seconde, assurant une chasse complète et maîtrisée.
Un régulateur de débit limite le débit à 60 litres par minute, tandis qu’un dispositif anti-coup de bélier protège le réseau.
Le déclenchement est souple et ergonomique, adapté aussi bien aux enfants qu’aux personnes à mobilité réduite (PMR).
L’accès aux composants se fait par l’avant, facilitant ainsi la maintenance.
Le robinet d’arrêt intégré permet une isolation aisée du réseau.
Le produit est livré prémonté, prêt à être installé rapidement et facilement.
Le corps du robinet est en laiton brut, avec un bouton-poussoir en laiton traité nickel-chrome, garantissant une finition résistante.
Le traitement de surface répond à la norme NF EN12540 avec une résistance au brouillard salin neutre (NSS) de 200 heures selon NF ISO 9227.
Ce kit est dédié aux cuvettes sans bride du marché, à utiliser uniquement avec un tube de chasse Presto en PVC de diamètre 28 mm (références 47850 ou 47871).
Il intègre un dispositif anti-siphonique assurant la protection des réseaux d'eau potable contre les remontées d'eau polluée.
Le système S® empêche le blocage en écoulement continu et garantit une chasse complète.
Les dimensions principales sont les suivantes : la commande travers cloison mesure de 15 à 200 mm, la hauteur totale est de 189 mm, et le raccordement s’effectue en G3/4’’ avec un tube de chasse de 28 mm de diamètre.
Le produit est conforme aux normes NF EN1982, NF EN12164 et NF EN12165 pour le corps en laiton.
Il est livré avec une notice de pose détaillée pour une installation aisée.
Ce kit chasse directe mécanique 4L est une solution fiable, économique et adaptée aux installations sanitaires modernes, alliant performance, facilité d’installation et respect des normes.
Ce système assure une évacuation efficace en évitant la stagnation de l'eau, limitant ainsi le développement bactérien. Il utilise un volume d’eau économique de 4 litres par chasse avec une tolérance de ±1 litre. La durée d’écoulement est maîtrisée à 4 secondes ± 1 seconde, garantissant une chasse complète. Un régulateur de débit limite le débit à 60 litres par minute, et un dispositif anti-coup de bélier protège le réseau.
Le déclenchement est ergonomique et souple, adapté aux enfants et aux personnes à mobilité réduite. L’accès frontal facilite la maintenance, et le robinet d’arrêt intégré permet une isolation aisée du réseau. Le produit est livré prémonté pour une installation rapide.
Le corps du robinet est en laiton brut, avec un bouton-poussoir en laiton traité nickel-chrome, conforme à la norme NF EN12540 avec une résistance au brouillard salin neutre de 200 heures selon NF ISO 9227. Ce kit est dédié aux cuvettes sans bride et doit être utilisé uniquement avec un tube de chasse Presto en PVC de 28 mm de diamètre (références 47850 ou 47871). Il intègre un dispositif anti-siphonique protégeant les réseaux d'eau potable contre les remontées d'eau polluée, ainsi que le système S® empêchant le blocage en écoulement continu.
Les dimensions principales sont : commande travers cloison réglable de 15 à 200 mm, hauteur totale de 189 mm, raccordement en G3/4’’ avec tube de chasse de 28 mm de diamètre.
Le produit respecte les normes NF EN1982, NF EN12164 et NF EN12165 pour le corps en laiton. Il est livré avec une notice de pose détaillée. Ce kit constitue une solution fiable, économique, performante et conforme aux exigences des installations sanitaires modernes.
- pression d'utilisation recommandée : 1 à 5 bars
- volume chasse : 4 l ± 1 l
- dispositif anti-coup de bélier
- régulateur de débit : 60 l/min
- durée d'écoulement : 4 secondes ± 1 seconde
- alimentation hydraulique : équerre mâle G 3/4'' (20x27)
- sortie avec raccord de liaison pour tube de chasse Ø 28 mm
- matière et couleur de finition : corps de robinet en laiton brut, bouton-poussoir en laiton traitement de surface nickel-chrome
- sécurité : dédié aux cuvettes sans bride, uniquement avec tube de chasse Presto en PVC diamètre 28 mm (références 47850 ou 47871)
- dispositif anti-siphonique protégeant les réseaux d'eau potable
- système S® empêchant le blocage en écoulement continu et assurant une chasse complète
- corps en laiton conforme aux normes NF EN1982, NF EN12164, NF EN12165
- traitement de surface nickel-chrome selon NF EN12540
- résistance au brouillard salin neutre (NSS) : 200 h selon NF ISO 9227
Avant la pose du robinet, il est nécessaire de purger soigneusement les canalisations afin d'éviter d'endommager les mécanismes. L'installation doit respecter le sens indiqué par la flèche d'entrée et de sortie. Le montage comprend le raccordement de deux tubes flexibles (un vert ou noir, un blanc) dont la longueur maximale ne doit pas dépasser 3 mètres.
Le robinet d'arrêt intégré doit rester ouvert en grand et ne doit pas être utilisé pour le réglage du débit afin de garantir un fonctionnement conforme et bénéficier de la classification acoustique. Le tube de chasse doit avoir une hauteur minimale de 500 mm.
En cas d'anomalie de fonctionnement, il est indiqué de démonter la cartouche de temporisation et de la rincer à l'eau claire pour rétablir le bon écoulement.
Cette chasse directe est destinée à être utilisée avec des cuvettes sans bride et uniquement avec un tube de chasse Presto en PVC de diamètre 28 mm. Elle s'utilise dans des installations sanitaires modernes où une évacuation efficace et maîtrisée de l'eau est requise.
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
Ce kit de chasse est-il compatible avec tous les types de cuvettes WC ?
Ce kit chasse directe mécanique est spécifiquement conçu pour les cuvettes sans bride. Il doit être utilisé uniquement avec un tube de chasse Presto en PVC de diamètre 28 mm (références 47850 ou 47871). Toute autre configuration n’est pas compatible.
Quelles sont les dimensions et réglages importants pour l’installation du kit cloison ?
La commande travers cloison est réglable de 15 à 200 mm d’épaisseur. La hauteur totale du robinet est de 189 mm et le raccordement hydraulique se fait en G3/4’’. Le tube de chasse doit avoir une hauteur minimale de 500 mm. La longueur maximale des tubes (vert, noir, blanc) ne doit pas dépasser 3 mètres.
Quelle est la capacité de chasse et la pression recommandée pour ce produit ?
Le volume de chasse est de 4 litres avec une tolérance de ±1 litre. La pression d’utilisation recommandée est comprise entre 1 et 5 bars, garantissant un écoulement maîtrisé d’environ 4 secondes ± 1 seconde.
Quels dispositifs assurent la sécurité et la protection sanitaire du réseau ?
Le kit intègre un dispositif anti-siphonique qui protège les réseaux d’eau potable contre les remontées d’eau polluée. Il comprend également un système S® empêchant le blocage en écoulement continu, assurant ainsi une chasse complète et fiable.
Comment se déroule la maintenance et l’accès aux composants ?
Le produit est conçu pour faciliter la maintenance grâce à un accès par l’avant aux composants. De plus, le robinet d’arrêt à boisseau sphérique intégré permet d’isoler aisément le réseau sans démonter l’ensemble.
