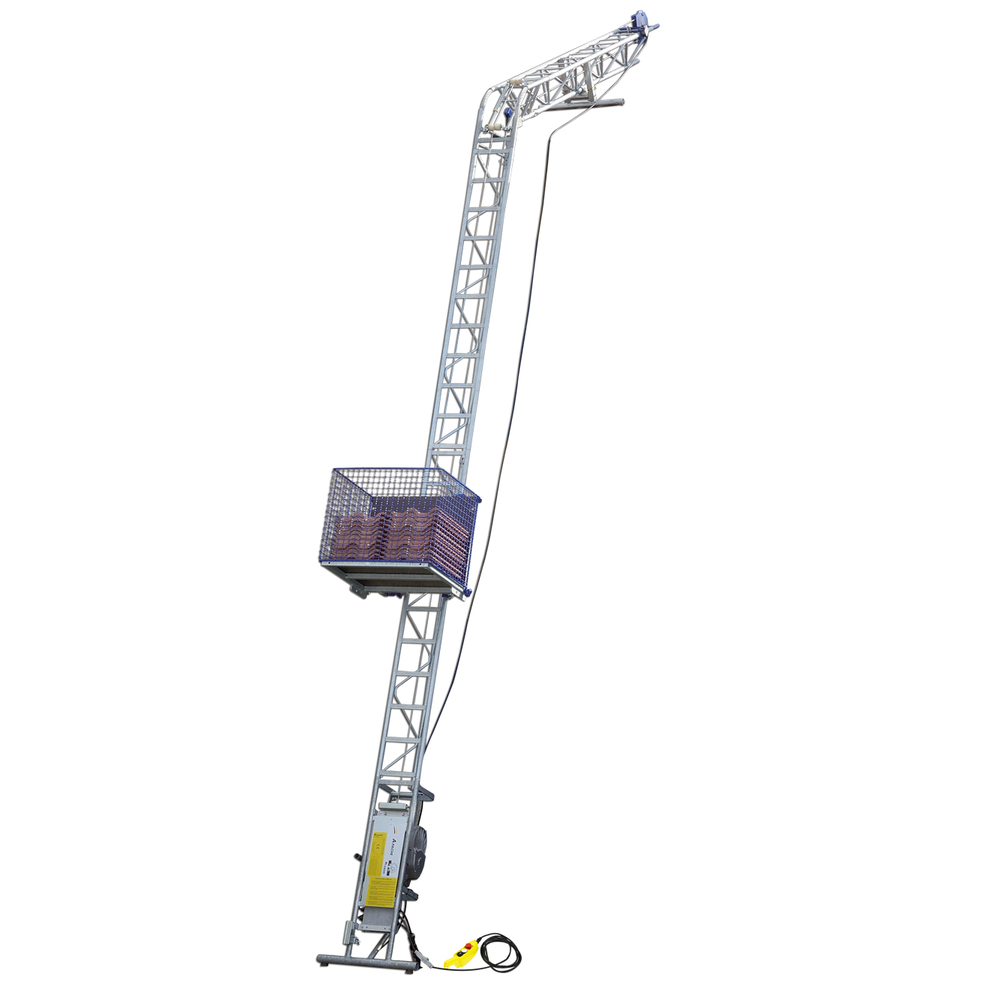

4 736,74 € Monte-matériaux acier APACHE 10,60m - TUBESCA COMABI - 05011010
Voir le produit
6 721,16 €
5 600,97 € Côté de caisse à matériaux pour monte-matériaux NEVADA/APACHE - TUBESCA COMABI - 00032708
Référence : T02500032708
Découvrez Côté de caisse à matériaux pour monte-matériaux NEVADA/APACHE - TUBESCA COMABI - 00032708 disponible à l'achat
Les points clés
- Côté de caisse conçu pour l'utilisation avec monte-matériaux.
- Fabrication robuste pour une durabilité accrue sur chantiers.
- Idéal pour le transport et le stockage de matériaux lourds.
188,86 € TTC 157,38 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Mode d’emploi
1 document
Voir plus de documents
Côté de caisse à matériaux
Le monte-matériaux s’utilise en assemblant les différents éléments (treuil, échelles, genouillère, pièce de tête) soit au sol par relevage, soit par basculement. Le montage commence par fixer l’ensemble roulette sur le treuil, puis enfiler le chariot sur les montants cylindriques du treuil en vérifiant la présence et le fonctionnement des ressorts. Ensuite, les échelles et la genouillère sont assemblées au sol, verrouillées par des goupilles rapides, la pièce de tête est montée en dernier.
Le montage par relevage consiste à fixer le câble du treuil sur une poutre ou un appui capable de supporter 150 kg, puis à actionner le treuil pour relever l’ensemble assemblé au sol. Après redressage, les roues sont enlevées et les appuis au sol vérifiés. Le montage par basculement suit les mêmes étapes initiales, mais le monte-matériaux est ensuite basculé sur la paroi avec l’aide de plusieurs personnes selon la hauteur.
L’appareil est utilisé pour transporter en hauteur des matériaux de construction, avec une charge maximale d’utilisation de 150 kg. Il peut être configuré en différentes hauteurs (de 2 à 20 m) et inclinaisons (de 25° à 90°). L’opérateur commande le déplacement du chariot depuis un poste de commande en s’assurant de l’absence de personnes sur le trajet. La zone de travail doit être balisée pour éviter tout risque lié à la chute de matériaux ou au passage des personnes.
Le treuil électrique permet de monter ou descendre le chariot à une vitesse adaptée, avec une télécommande comportant les fonctions montée, descente et arrêt d’urgence. Le câble de traction est passé à l’intérieur de la structure des échelles et fixé au chariot. Le monte-matériaux peut être utilisé soit sur ses roulettes, soit sur des butées en caoutchouc selon le type de sol.
En cas de fonctionnement non conforme, il est nécessaire de vérifier la présence et le bon fonctionnement des ressorts, le bon verrouillage des goupilles et l’absence d’obstacles lors du relevage. Les opérateurs travaillant en hauteur doivent être protégés par des dispositifs antichute.
Le résultat attendu est le transport sécurisé et contrôlé des matériaux en hauteur, avec un déplacement fluide du chariot sur l’ensemble de la longueur de l’appareil, dans les conditions d’utilisation et d’inclinaison spécifiées.
Le montage par relevage consiste à fixer le câble du treuil sur une poutre ou un appui capable de supporter 150 kg, puis à actionner le treuil pour relever l’ensemble assemblé au sol. Après redressage, les roues sont enlevées et les appuis au sol vérifiés. Le montage par basculement suit les mêmes étapes initiales, mais le monte-matériaux est ensuite basculé sur la paroi avec l’aide de plusieurs personnes selon la hauteur.
L’appareil est utilisé pour transporter en hauteur des matériaux de construction, avec une charge maximale d’utilisation de 150 kg. Il peut être configuré en différentes hauteurs (de 2 à 20 m) et inclinaisons (de 25° à 90°). L’opérateur commande le déplacement du chariot depuis un poste de commande en s’assurant de l’absence de personnes sur le trajet. La zone de travail doit être balisée pour éviter tout risque lié à la chute de matériaux ou au passage des personnes.
Le treuil électrique permet de monter ou descendre le chariot à une vitesse adaptée, avec une télécommande comportant les fonctions montée, descente et arrêt d’urgence. Le câble de traction est passé à l’intérieur de la structure des échelles et fixé au chariot. Le monte-matériaux peut être utilisé soit sur ses roulettes, soit sur des butées en caoutchouc selon le type de sol.
En cas de fonctionnement non conforme, il est nécessaire de vérifier la présence et le bon fonctionnement des ressorts, le bon verrouillage des goupilles et l’absence d’obstacles lors du relevage. Les opérateurs travaillant en hauteur doivent être protégés par des dispositifs antichute.
Le résultat attendu est le transport sécurisé et contrôlé des matériaux en hauteur, avec un déplacement fluide du chariot sur l’ensemble de la longueur de l’appareil, dans les conditions d’utilisation et d’inclinaison spécifiées.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quel est le rôle spécifique du côté de caisse à matériaux dans le monte-matériaux NEVADA/APACHE ?
Le côté de caisse est conçu pour être utilisé avec le monte-matériaux afin de transporter et stocker des matériaux lourds en toute sécurité. Sa fabrication robuste assure une durabilité adaptée aux conditions de chantier.
Quelles sont les contraintes à respecter lors du montage du monte-matériaux avec ce côté de caisse ?
Le montage doit impérativement respecter les charges maximales d’utilisation, avec une capacité de charge de 150 kg. Il est obligatoire d’utiliser des équipements de protection individuelle et de s’assurer du bon verrouillage des goupilles. Les appuis au sol doivent pouvoir résister à 350 kg pour le treuil et 250 kg pour les échelles.
Comment assurer la sécurité de l’opérateur lors de l’utilisation du monte-matériaux équipé du côté de caisse ?
Il faut baliser la zone de chantier pour éviter les risques de chute de matériaux et le passage des personnes. L’opérateur doit contrôler le déplacement du chariot depuis un poste de commande en s’assurant de l’absence de personnes sur le trajet. L’usage de dispositifs antichute est obligatoire pour les interventions en hauteur.
Quelles sont les caractéristiques techniques du treuil utilisées avec ce côté de caisse ?
Le treuil électrique fonctionne en 230 V monophasé avec une puissance de 0,75 kW, une vitesse de déplacement du chariot de 22 m/min, et une protection IP44. Il est équipé d’une télécommande 24 V avec fonctions montée, descente et arrêt d’urgence, ainsi que de capteurs de fin de course haut et bas.
Quelles sont les limites d’utilisation du monte-matériaux avec ce côté de caisse ?
La longueur totale du monte-matériaux peut varier de 2 à 20 m, avec un angle d’inclinaison compris entre 25° et 90°. La distance maximale après la genouillère est de 6 m. La charge maximale ne doit jamais dépasser 150 kg.
Quels sont les éléments à vérifier avant chaque utilisation du côté de caisse sur le monte-matériaux ?
Il est indispensable de vérifier la présence et le bon fonctionnement des ressorts du chariot (ressorts de mou de câble et ressorts de parachute), le bon verrouillage des goupilles rapides, ainsi que l’absence d’obstacles sur le trajet du chariot.
