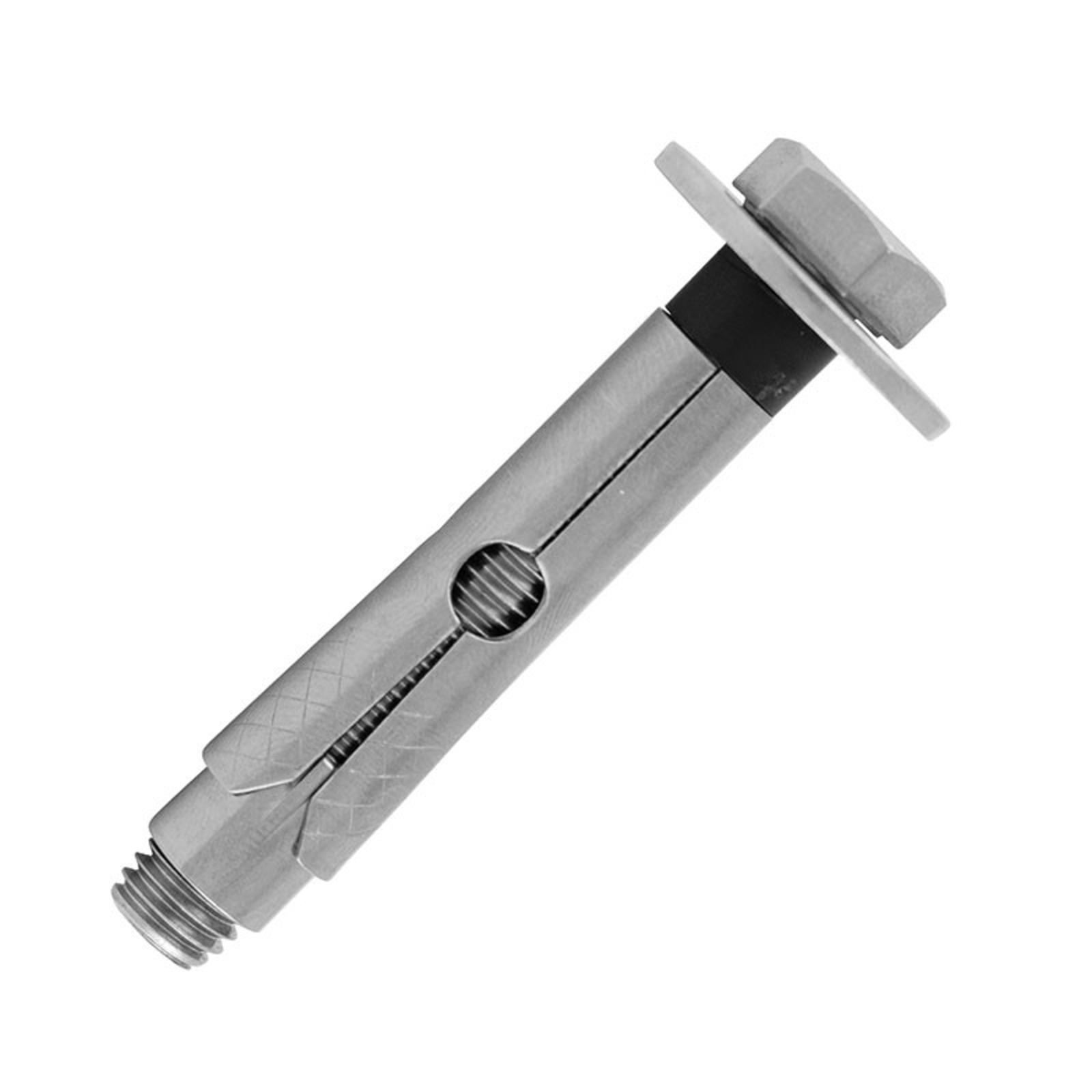

220,98 € Cheville métallique inox Diamètre M10x7 - h1 70 - SW 17 - tfix 5 - Lot de 50 SCELL-IT - A2-HBPLUS12/5
Référence : S344A2HBPLUS125
Découvrez Cheville métallique inox Diamètre M10x7 - h1 70 - SW 17 - tfix 5 - Lot de 50 SCELL-IT - A2-HBPLUS12/5 disponible à l'achat
Les points clés
- Cheville en acier inoxydable A2 pour une durabilité maximale
- Pose traversante rapide au travers de l'objet à fixer
- Bague crantée intégrée pour éviter la rotation et assurer la tenue
- Charges admissibles de 504 daN en traction et 520 daN en cisaillement
- Convient aux matériaux pleins comme béton et brique
196,24 € TTC 163,53 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Voir plus de documents
La cheville métallique inox A2-HBPLUS est une cheville traversante conçue en acier inoxydable A2 (AISI 304) avec une vis métrique en acier inoxydable A2-70.
Elle permet une pose simple et rapide au travers de l’objet à fixer, assurant ainsi une installation efficace.
La finition esthétique est garantie grâce à la vis à tête hexagonale (vis TH).
La bague crantée intégrée empêche la rotation de la cheville, assurant une tenue optimale.
Cette cheville est adaptée aux charges moyennes et convient parfaitement pour une utilisation dans des matériaux pleins tels que le béton et la brique pleine.
Les dimensions techniques sont les suivantes : le diamètre de la vis est M10, la longueur totale est de 70 mm, le diamètre de perçage est de 12 mm, la profondeur de perçage (h1) est de 70 mm, la largeur clé (SW) est de 17 mm et l’épaisseur maximale de l’objet à fixer (tfix) est de 5 mm.
La mise en œuvre se réalise en perçant un trou au diamètre indiqué, puis en dépoussiérant ce trou.
La cheville est insérée au travers de la pièce à fixer, puis la vis est serrée pour provoquer l’expansion de la cheville par écartement des segments.
Les charges admissibles recommandées, calculées avec un coefficient de sécurité, sont de 504 daN en traction et 520 daN en cisaillement pour la référence M10x70.
Ce produit offre une excellente résistance mécanique grâce à sa composition en acier inoxydable, garantissant durabilité et fiabilité dans le temps.
Le conditionnement se présente sous forme de lot de 50 chevilles, référence A2-HBPLUS12/5.
Cette cheville est idéale pour des fixations nécessitant à la fois esthétique, robustesse et rapidité de pose dans des matériaux pleins tels que le béton et la brique.
La cheville métallique inox A2-HBPLUS12/5 est une cheville traversante conçue en acier inoxydable A2 (AISI 304) avec une vis métrique en acier inoxydable A2-70, offrant une excellente résistance mécanique et une grande durabilité. Elle permet une pose simple et rapide au travers de l’objet à fixer, assurant une installation efficace et une finition esthétique grâce à sa vis à tête hexagonale (vis TH). La bague crantée intégrée empêche la rotation de la cheville, garantissant une tenue optimale.
Cette cheville est adaptée aux charges moyennes et convient parfaitement pour des matériaux pleins tels que le béton et la brique pleine. Les dimensions techniques sont les suivantes : diamètre de la vis M10, longueur totale 70 mm, diamètre de perçage 12 mm, profondeur de perçage (h1) 70 mm, largeur clé (SW) 17 mm, et épaisseur maximale de l’objet à fixer (tfix) 5 mm.
La mise en œuvre se réalise en perçant un trou au diamètre indiqué, en dépoussiérant ce trou, puis en insérant la cheville au travers de la pièce à fixer. Le serrage de la vis provoque l’expansion de la cheville par écartement des segments, assurant une fixation solide.
Les charges admissibles recommandées, calculées avec un coefficient de sécurité, sont de 504 daN en traction et 520 daN en cisaillement pour cette référence. Ce produit allie robustesse, esthétique et rapidité de pose, idéal pour des fixations nécessitant fiabilité et durabilité dans des matériaux pleins.
Cette cheville est adaptée aux charges moyennes et convient parfaitement pour des matériaux pleins tels que le béton et la brique pleine. Les dimensions techniques sont les suivantes : diamètre de la vis M10, longueur totale 70 mm, diamètre de perçage 12 mm, profondeur de perçage (h1) 70 mm, largeur clé (SW) 17 mm, et épaisseur maximale de l’objet à fixer (tfix) 5 mm.
La mise en œuvre se réalise en perçant un trou au diamètre indiqué, en dépoussiérant ce trou, puis en insérant la cheville au travers de la pièce à fixer. Le serrage de la vis provoque l’expansion de la cheville par écartement des segments, assurant une fixation solide.
Les charges admissibles recommandées, calculées avec un coefficient de sécurité, sont de 504 daN en traction et 520 daN en cisaillement pour cette référence. Ce produit allie robustesse, esthétique et rapidité de pose, idéal pour des fixations nécessitant fiabilité et durabilité dans des matériaux pleins.
- matériau cheville : acier inoxydable A2 (aisi 304)
- matériau vis : acier inoxydable A2-70
- pose traversante permettant une installation rapide au travers de l'objet à fixer
- finitions : vis à tête hexagonale (vis TH) pour une belle finition esthétique
- bague crantée intégrée évitant la rotation de la cheville pour une tenue optimale
- diamètre de la vis : M10
- longueur totale : 70 mm
- diamètre de perçage : 12 mm
- profondeur de perçage (h1) : 70 mm
- largeur clé (SW) : 17 mm
- épaisseur maximale de l'objet à fixer (tfix) : 5 mm
- charges admissibles recommandées : 504 daN en traction, 520 daN en cisaillement
- référence fournisseur : A2-HBPLUS12/5
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
À quels matériaux cette cheville métallique inox est-elle adaptée ?
Cette cheville est conçue pour une utilisation dans des matériaux pleins tels que le béton et la brique pleine. Elle ne convient pas pour des matériaux creux ou friables.
Quelles sont les dimensions et caractéristiques techniques principales de cette cheville ?
La cheville a un diamètre de vis M10 avec une longueur totale de 70 mm. Le diamètre de perçage est de 12 mm, la profondeur de perçage (h1) est de 70 mm, la largeur clé (SW) est de 17 mm, et l’épaisseur maximale de l’objet à fixer (tfix) est de 5 mm.
Comment se réalise la mise en œuvre de cette cheville traversante ?
Il faut percer un trou au diamètre indiqué (12 mm), puis dépoussiérer ce trou. La cheville est insérée au travers de la pièce à fixer, puis la vis est serrée pour provoquer l’expansion de la cheville par écartement des segments, assurant une fixation solide.
Quelles sont les charges admissibles recommandées pour cette cheville ?
Les charges admissibles recommandées, calculées avec un coefficient de sécurité, sont de 504 daN en traction et 520 daN en cisaillement pour cette référence M10x70.
Quels avantages offre la bague crantée intégrée sur cette cheville ?
La bague crantée intégrée empêche la rotation de la cheville lors du serrage, ce qui garantit une tenue optimale et évite le desserrage ou le mauvais positionnement de la fixation.
