cheville quadruple expansion 100% nylon - Ø14x70mm - SCELL-IT - EX-91011414

Robuste. 100% nylon pour une très bonne résistance aux intempéries et au vieillissement.
Performante. Quadruple expansion garantissant une fixation sûre et résistante.
Pratique. Collerette et ergots de blocage antirotation.

Cheville quadruple expansion 100 % nylon - Ø14x70 mm - SCELL-IT - EX-91011414

Description :

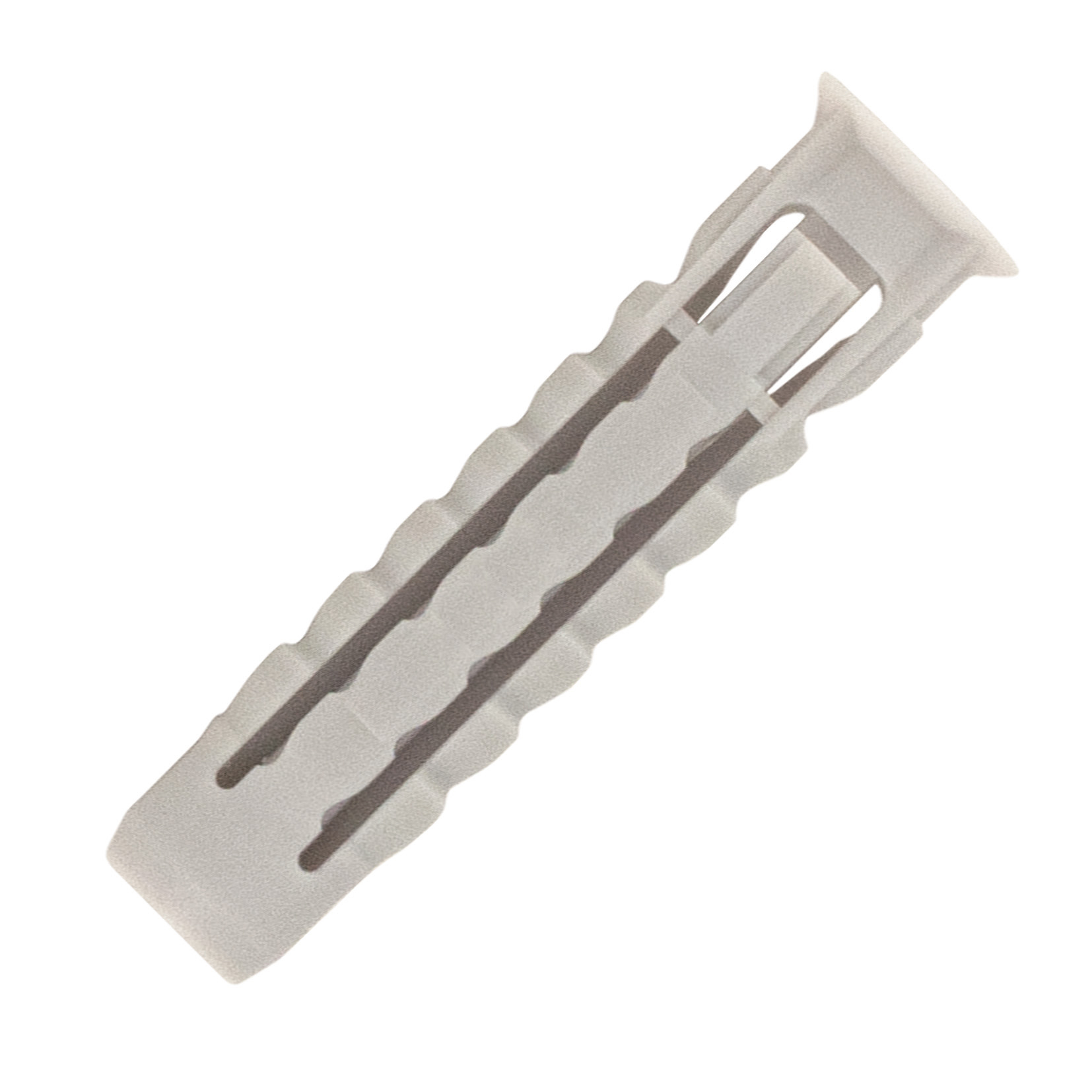

Cheville robuste fabriquée en 100 % nylon, assurant une excellente résistance aux intempéries et au vieillissement. Son système de quadruple expansion garantit une fixation sûre et résistante. Elle est équipée d’une collerette de blocage qui empêche la cheville de glisser dans le trou de forage, ainsi que d’ergots de blocage anti-rotation pour un vissage plus sûr.

Usages et applications :
Cette cheville est adaptée pour une utilisation dans différents matériaux supports tels que le béton, la maçonnerie pleine, la maçonnerie creuse, le parpaing creux et la pierre naturelle.

Fonctionnement et mise en œuvre :
- Percer un trou d’un diamètre spécifique (dcut) et d’une profondeur minimale (h1) selon la taille de la cheville.
- Insérer la cheville dans le trou.
- Poser l’objet à fixer puis visser avec une vis bois adaptée, ce qui provoque l’expansion quadruple de la cheville, assurant ainsi une fixation solide.

Caractéristiques techniques détaillées et dimensions (pour la référence GX14 correspondant à la cheville Ø14x70 mm) :
- Diamètre de la cheville (Ø) : 14 mm
- Longueur totale (L) : 70 mm
- Diamètre du trou à percer (dcut) : 14 mm
- Profondeur minimale du trou (h1) : 90 mm
- Diamètre de la vis recommandée : 10,0 à 12,0 mm
- Charge admissible en traction dans du béton neuf C20/25 : 200 daN

Performances :
Les charges admissibles indiquées sont données à titre indicatif et non contractuelles, valables uniquement en traction dans du béton neuf type C20/25 avec une vis de diamètre recommandé. Pour d’autres matériaux supports ou diamètres de vis, il est conseillé de réaliser des essais d’arrachement.

Matériaux et composition :
100 % nylon, garantissant durabilité et résistance aux conditions extérieures.

Compatibilités :
Compatible avec les matériaux suivants :
- Béton
- Maçonnerie pleine
- Maçonnerie creuse
- Parpaing creux
- Pierre naturelle

Normes et certifications :
Non spécifiées dans la fiche.

Conditions d’utilisation et recommandations :
- Utiliser une vis bois du diamètre recommandé pour assurer la fixation optimale.
- Percer le trou avec les dimensions exactes (diamètre et profondeur) pour garantir la bonne expansion de la cheville.
- Réaliser des tests d’arrachement si la cheville est utilisée dans des matériaux autres que ceux recommandés ou avec des vis d’un autre diamètre.

Avantages produit :
- Système de quadruple expansion pour une fixation très résistante.
- Collerette de blocage qui empêche la cheville de glisser dans le trou.
- Ergots anti-rotation pour un vissage plus sûr.
- Excellente résistance aux intempéries et au vieillissement grâce au nylon.

Conditionnement, stockage, conservation :
Non précisés dans la fiche.

Autres informations utiles :
- La cheville est conçue pour être utilisée avec des vis bois.
- La mise en œuvre est simple et rapide, avec un perçage, insertion et vissage classique.
- La charge admissible maximale est de 200 daN pour la cheville Ø14x70 mm.

Cette synthèse est basée sur les informations techniques et graphiques présentes dans la fiche produit PDF (pages 1 et 2).
