Chevilles corps creux acier zingué - M5x37mm - SCELL-IT - 6E-PAV-S250
Référence : S3446EPAVS250
Découvrez Chevilles corps creux acier zingué - M5x37mm - SCELL-IT - 6E-PAV-S250 disponible à l'achat
- Tête large avec ergots anti-rotation pour un montage facile.
- Tête détachable permettant une finition esthétique simplifiée.
- 5 larges branches assurant une répartition optimale de l'appui.
- Ancrage optimal de l'écrou pour un maintien solide.
- Expansion facilitée grâce aux branches précintrées.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

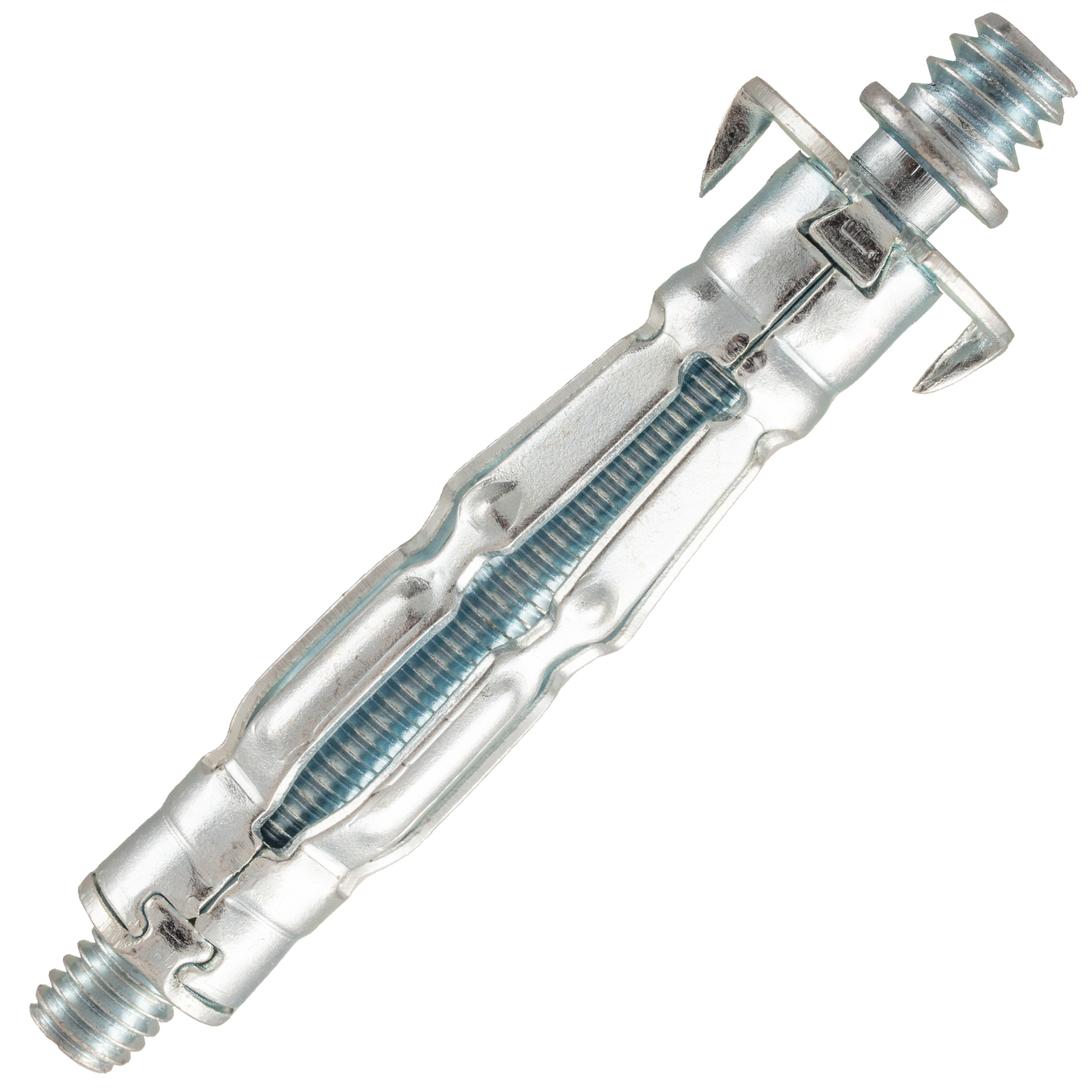

La cheville corps creux acier zingué M5x37mm SCELL-IT - 6E-PAV-S250 est une cheville métallique à expansion spécialement conçue pour la fixation dans les cloisons creuses telles que les plaques de plâtre et les parpaings creux.
Elle se distingue par une tête large équipée d’ergots anti-rotation, garantissant une finition stable et évitant la détérioration des parois.
La tête est détachable à l’aide d’un tournevis, ce qui permet de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique soignée.
La cheville possède cinq larges branches précintrées qui assurent une répartition optimale de l’appui et facilitent l’expansion lors de la mise en œuvre.
L’ancrage de l’écrou dans le corps de la cheville est optimal, assurant un montage solide et fiable.
Le corps est en acier électrozingué, offrant une protection durable contre la corrosion.
Le principe de pose repose sur la traction exercée avec une pince à expansion (type « MD » ou pince rapide « 2X »), provoquant l’ouverture des branches qui se replient et se plaquent à l’arrière de la paroi-support.
Cette action offre une grande surface de contact et une résistance élevée à l’arrachement.
La mise en œuvre s’effectue en perçant le support au diamètre recommandé (10 mm), en insérant la cheville à fleur du trou, puis en actionnant la pince jusqu’à obtenir la résistance de mise en assise.
La vis est ensuite retirée pour positionner l’objet à fixer, puis vissée à l’aide d’un tournevis.
Les dimensions exactes de la cheville sont : longueur totale 37 mm, diamètre de perçage conseillé 10 mm, épaisseur du support entre 4 et 13 mm.
La cheville pèse environ 16 g.
Elle offre une résistance moyenne à l’arrachement de 100 daN sur support BA13 (plaque de plâtre standard).
Il est recommandé d’appliquer des coefficients de sécurité adaptés à la nature de la charge : un coefficient minimum de 3 pour les charges statiques ponctuelles (par exemple radiateur), 5 pour les charges statiques linéiques (par exemple étagère), et 6 pour les charges dynamiques (par exemple support TV orientable).
Ce produit est compatible avec des outils de pose spécifiques, notamment la pince à expansion classique « MD » et la pince rapide « 2X » permettant un montage sans vis.
Des accessoires complémentaires tels que pitons, crochets ou gonds à embase métal sont disponibles pour compléter les fixations.
En résumé, cette cheville Spyder en acier zingué est un système robuste et fiable pour la fixation dans les supports creux.
Elle allie facilité de pose, finition soignée grâce à sa tête détachable, et performances techniques adaptées aux charges courantes dans le bâtiment.
Caractéristiques principales :
- Tête large avec ergots anti-rotation assurant une finition stable et évitant la détérioration des parois.
- Tête détachable à l’aide d’un tournevis, permettant de pousser la cheville à l’intérieur de la cloison pour une finition esthétique.
- Cinq larges branches précintrées facilitant l’expansion et assurant une répartition optimale de l’appui.
- Ancrage optimal de l’écrou dans le corps de la cheville garantissant un montage fiable.
- Acier électrozingué pour une protection durable contre la corrosion.
Fonctionnement et mise en œuvre :
La cheville se pose en perçant le support au diamètre dcut de 13 mm. La cheville est insérée à fleur du trou, la vis est dévissée d’environ 4 mm. La pince à expansion est positionnée entre la collerette de la cheville et la tête de la vis, puis actionnée jusqu’à obtenir la résistance de mise en assise. La vis est ensuite retirée pour positionner l’objet à fixer, puis vissée à nouveau à l’aide d’un tournevis. La tête détachable permet de masquer la fixation pour un rendu propre.
Performances :
- Résistance à l’arrachement moyenne de 100 daN sur support BA13.
- Coefficients de sécurité recommandés : minimum 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques, 6 pour charges dynamiques.
Dimensions techniques (en mm) :
- Longueur totale (L) : 37
- Diamètre extérieur (D) : 10
- Diamètre du perçage (dcut) : 13
- Épaisseur (EP) : 4
- Autres cotes : D1=8, A=9,5, C=5, Lvis=16, Lpav=46
Applications :
Adaptée pour la fixation dans les plaques de plâtre, parpaings creux et autres supports creux, cette cheville garantit une fixation solide et une finition soignée dans les travaux de construction et rénovation.
Accessoires compatibles : pince à expansion classique « MD » et pince à expansion rapide « 2X » pour faciliter la pose.
Cette cheville métallique à expansion Spyder allie robustesse, facilité d’installation et esthétique, répondant aux exigences des fixations dans les supports creux.
- matériau : acier électrozingué
- longueur totale : 37 mm
- diamètre de perçage conseillé : 10 mm
- épaisseur du support : entre 4 et 13 mm
- tête large avec ergots anti-rotation
- tête détachable à l’aide d’un tournevis
- 5 larges branches précintrées pour une expansion facilitée
- ancrage optimal de l’écrou dans le corps de la cheville
- résistance moyenne à l’arrachement : 100 daN sur support BA13 (plaque de plâtre standard)
- poids : environ 16 g
- compatible avec pince à expansion classique « MD » et pince rapide « 2X »
- référence fournisseur : 6E-PAV-S250
- marque : Scell-it
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques spécifiques de cette cheville corps creux acier zingué M5x37mm ?
Cette cheville dispose d'une tête large avec ergots anti-rotation pour éviter la détérioration des parois et garantir une fixation stable. Elle possède 5 larges branches précintrées qui assurent une répartition optimale de l'appui et facilitent l'expansion. La tête est détachable à l'aide d'un tournevis, permettant de pousser la cheville à l'intérieur de la cloison creuse pour une finition esthétique.
Comment se déroule la mise en œuvre de cette cheville dans un support creux ?
Le support doit être percé au diamètre recommandé de 13 mm. La cheville est insérée à fleur du trou, la vis est dévissée d’environ 4 mm, puis la pince à expansion est positionnée entre la collerette de la cheville et la tête de la vis. En actionnant la pince, les branches se replient et se plaquent contre la paroi arrière du support creux. Après avoir retiré la vis, l’élément à fixer est positionné puis la vis est revisée pour finaliser le montage.
Quels sont les critères de résistance à l’arrachement pour cette cheville ?
La résistance moyenne à l’arrachement sur support BA13 est de 100 daN. Il est recommandé d’appliquer des coefficients de sécurité minimums : 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques, et 6 pour charges dynamiques.
Quels outils sont compatibles avec cette cheville pour sa pose ?
La cheville est compatible avec les pinces à expansion classiques de type « MD » pour chevilles M4 à M6 ainsi qu’avec la pince à expansion rapide « 2X » pour chevilles M4 à M8. Elle peut être utilisée avec différents types de vis (tête cylindrique, fraisée, hexagonale) selon les références.
Quels supports sont adaptés pour cette cheville à expansion ?
Elle est conçue pour les supports creux tels que plaques de plâtre, parpaings creux et matériaux similaires. Elle convient pour fixer des éléments légers à moyens nécessitant une bonne tenue mécanique et une finition soignée.
