Cintreuse arbalète nue VIRAX - 250300
Découvrez Cintreuse arbalète nue VIRAX - 250300 disponible à l'achat
- Permet le cintrage précis de tubes cuivre recuits jusqu’à 22 mm
- Poignée Soft Touch antidérapante pour une prise en main sûre
- Construction robuste en aluminium et acier forgé traité
- Réduction notable de la fatigue grâce à un poids léger de 3.370 kg
- Angle de cintrage jusqu’à 95° pour diverses applications
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !
Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.
-
Paiement sécurisé -
Des experts techniques -
Retour facile sous 14 jours*
Caractéristiques techniques
Pour tube : -
Composition : Machine nue
kg : 3,370
Description

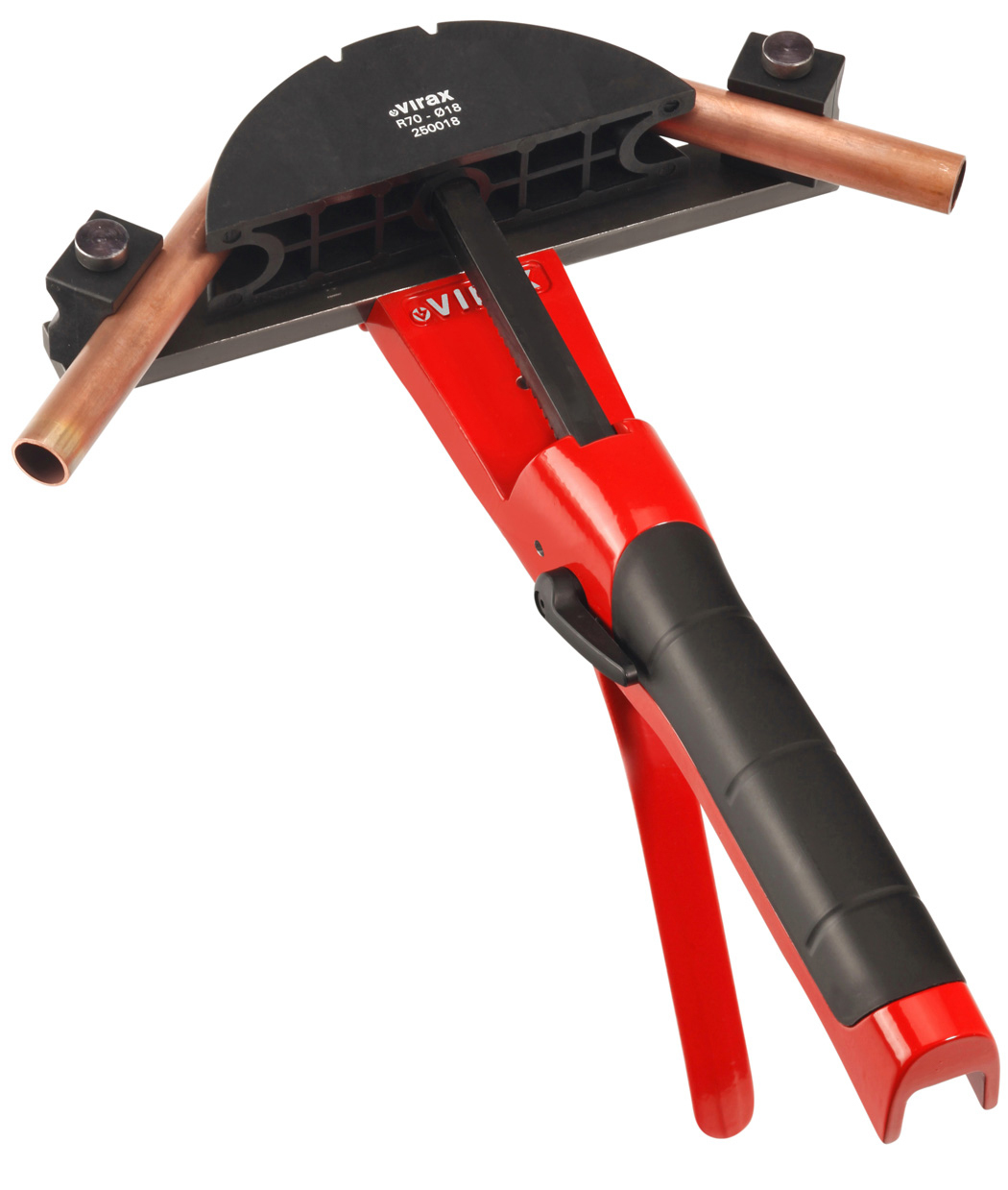

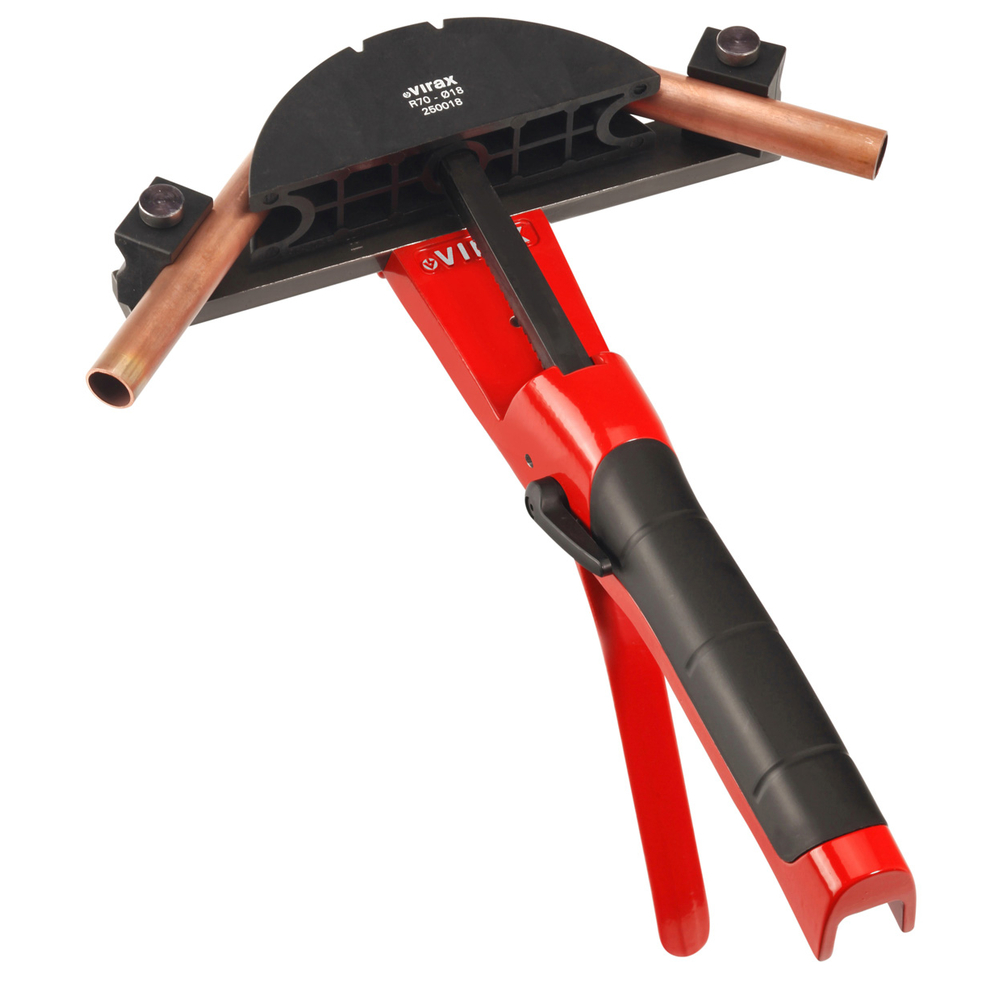

La cintreuse arbalète nue VIRAX (réf. 250300) est un outil performant, robuste et maniable, conçu pour faciliter et accélérer le cintrage de tubes sur chantier ou en atelier.
Elle permet un cintrage parfait des tubes cuivre recuits conformément à la norme EN 1057 jusqu’au diamètre de 22 mm (3/8" à 7/8"), des tubes multicouches jusqu’à 32 mm, des tubes inox (inox 304, 304L, 316, 316L, épaisseur 1 mm) et des tubes électro-zingués jusqu’à 15 mm.
La machine optimise la force à exercer en réduisant le nombre d’actionnements de la poignée mobile, ce qui permet un travail rapide et sans effort.
Elle est idéale pour la réalisation de coudes à 90°, chapeaux de gendarme, baïonnettes et dessautages.
Avec un poids léger de 3,370 kg, elle diminue la fatigue de l’utilisateur.
Le corps est en aluminium haute qualité, tandis que la poignée mobile est en acier forgé traité.
L’entraînement mécanique est simple et robuste, assuré par un cliquet et une crémaillère en acier traité haute résistance.
Cette cintreuse offre une utilisation polyvalente : elle peut être maniée d’une seule main pour un cintrage rapide sur la plupart des diamètres, ou à deux mains pour plus de puissance sur les matériaux et diamètres les plus contraignants.
Un levier de déverrouillage permet un retrait rapide de la forme de cintrage.
La poignée Soft Touch® antidérapante assure une bonne prise en main.
Le gain de temps est notable par rapport au brasage, avec une réduction des coûts d’approvisionnement et de stockage des coudes.
Elle sécurise également les installations grâce à un nombre réduit d’assemblages.
Les formes plastiques haute résistance, chargées en fibres de verre, garantissent un maintien optimal du tube dans la forme.
Un système breveté facilite la visualisation rapide des repères de prise de côte sur le tube.
Les flasques et contre-formes plastiques haute résistance, également chargées en fibre de verre, sont conçues pour faciliter le cintrage coude-dans-coude.
La mise en place et le retrait des formes et flasques de cintrage se font rapidement et sans outils.
Les dimensions de la cintreuse sont de 350 x 60 x 65 mm.
Elle est livrée en coffret plastique VIRABOX.
La capacité de cintrage couvre les tubes cuivre recuits de Ø 10 à 22 mm (3/8" à 7/8"), les tubes multicouches de Ø 14 à 32 mm, les tubes inox et électro-zingués de Ø 12 à 15 mm.
L’angle de cintrage peut atteindre jusqu’à 95°.
Pour le cintrage des tubes cuivre recuits au chalumeau, il est conseillé de ne recuire que la partie à cintrer afin de ne pas affaiblir le tube au niveau des contre-formes et éviter toute déformation.
Guide d'utilisation
Le cintrage s’effectue en réalisant des coudes à 90°, chapeaux de gendarme, baïonnettes et dessautages, avec un angle pouvant atteindre jusqu’à 95°. Un levier de déverrouillage permet de retirer rapidement la forme de cintrage après usage. La mise en place et le retrait des formes et flasques de cintrage se font rapidement et sans outils.
Cette cintreuse est utilisée pour des tubes cuivre recuits (norme EN 1057) de 10 à 22 mm de diamètre, des tubes multicouches de 14 à 32 mm, des tubes inox et électro-zingués de 12 à 15 mm. Il est conseillé, pour les tubes cuivre recuits au chalumeau, de ne recuire que la partie à cintrer afin d’éviter d’affaiblir le tube au niveau des contre-formes et d’éviter toute déformation.
En cas de tubes cuivre écrouis, ceux-ci doivent être recuits avant le cintrage. Il ne faut pas cintrer de tubes chauds, mais attendre qu’ils aient atteint la température ambiante.
Le résultat attendu est un cintrage précis et rapide, avec un maintien optimal du tube dans la forme, facilitant la réalisation de coudes et autres formes complexes, tout en réduisant la fatigue de l’utilisateur grâce à l’optimisation de la force à exercer et au nombre d’actionnements nécessaires.
FAQ : Questions / Réponses :
Quels types de tubes cette cintreuse peut-elle cintrer ?
Cette cintreuse permet de cintrer les tubes cuivre recuits conformes à la norme EN 1057 jusqu’à un diamètre de 22 mm, les tubes multicouches jusqu’à 32 mm, ainsi que les tubes inox (304, 304L, 316, 316L, épaisseur 1 mm) et électro-zingués jusqu’à 15 mm.
Quels sont les avantages techniques qui facilitent le cintrage avec cet outil ?
Elle optimise la force à exercer grâce à un rapport optimal entre la force appliquée et le nombre d’actionnements de la poignée mobile, ce qui garantit un cintrage rapide et sans effort. La poignée Soft Touch® antidérapante assure une bonne prise en main, et le levier de déverrouillage permet un retrait rapide de la forme de cintrage.
Quelles sont les dimensions et le poids de la cintreuse arbalète nue ?
La cintreuse mesure 350 x 60 x 65 mm et pèse seulement 1,3 kg (machine nue), ce qui la rend légère et maniable pour réduire la fatigue lors de son utilisation.
Comment se fait la mise en place des formes et flasques pour le cintrage ?
Les formes et flasques plastiques haute résistance, chargées en fibres de verre, se montent et se retirent rapidement sans outils. Un système breveté facilite la visualisation des repères de prise de côte sur le tube et permet un cintrage coude-dans-coude plus aisé.
Quels conseils d’utilisation sont à respecter pour le cintrage des tubes cuivre recuits au chalumeau ?
Il est recommandé de ne recuire que la partie à cintrer afin de ne pas affaiblir le tube au niveau des contre-formes et d’éviter toute déformation. Il ne faut pas recuire le tube à l’endroit des contre-formes pour limiter ce risque.
