Ministem cintreuse 18V 16-20-26 mm VIRAX - 251781
Référence : V066251781
Découvrez Ministem cintreuse 18V 16-20-26 mm VIRAX - 251781 disponible à l'achat
- Cintreuse légère et compacte pour un transport facile
- Réalise des coudes jusqu'à 180° dans divers plans
- Autonomie élevée grâce à sa batterie Lithium-Ion
- Compatible avec plus de 400 machines de l'alliance CAS
- Idéale pour le cuivre, inox et multicouche jusqu'à 26 mm
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

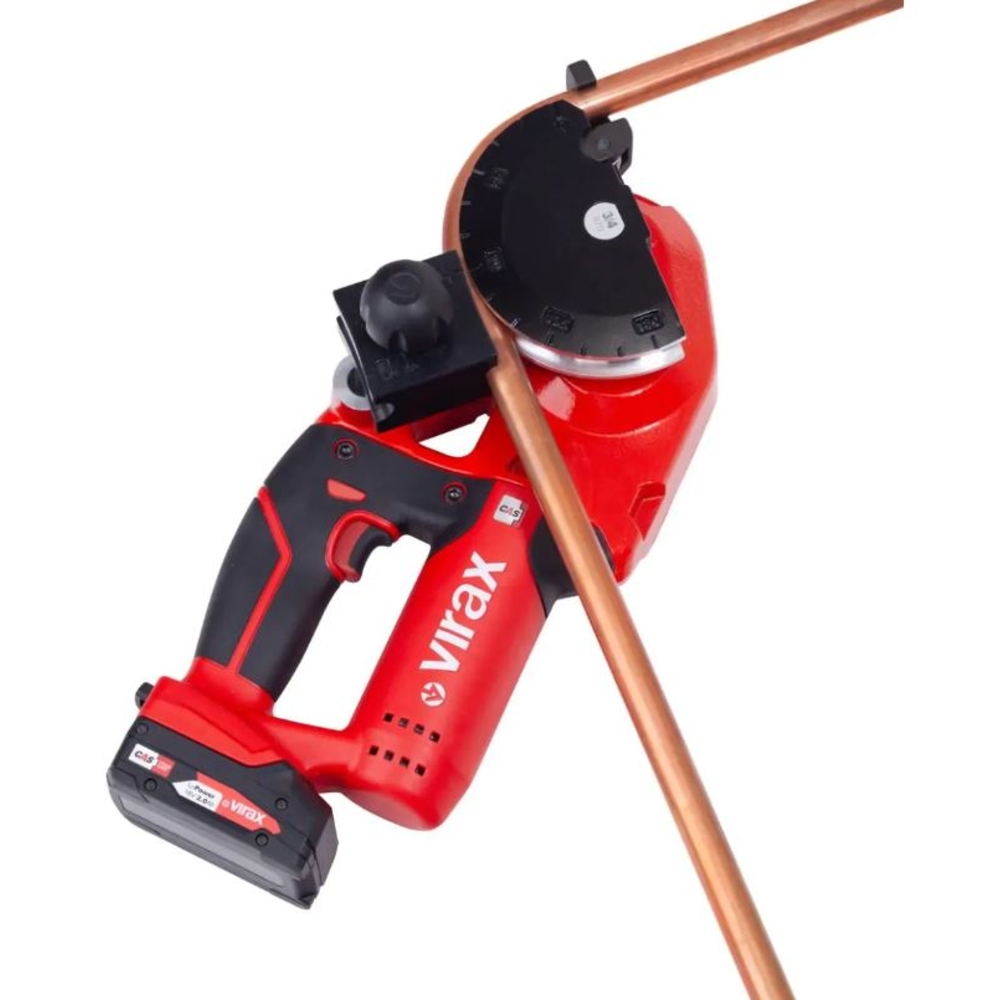

La cintreuse électroportative Ministem 18V 16-20-26 mm VIRAX est un outil compact et ultra léger, pesant seulement 4,9 kg sans batterie et 5,9 kg en fonctionnement.
Elle est spécialement conçue pour cintrer des tubes en cuivre jusqu’au diamètre 22 mm (7/8"), en acier inoxydable jusqu’à 18 mm et en multicouche jusqu’à 26 mm.
Son système exclusif de formes avec crochet articulé permet de réaliser des coudes jusqu’à 180° dans tous les plans, même les plus complexes, facilitant la mise en place et le retrait des tubes.
Livrée en coffret Virabox, la cintreuse comprend une batterie Lithium-Ion 18V - 2Ah CAS et un chargeur rapide avec un temps de charge de 40 minutes.
Elle offre une autonomie remarquable, pouvant effectuer jusqu’à 125 cintrages à 90° sur tube cuivre Ø18 mm avec une seule batterie.
Le cintrage est rapide, réalisé en moins de 5 secondes pour un angle de 90° sur tube cuivre Ø22 mm, sans nécessiter de recuit.
L’angle de cintrage est précis et régulier, réglable de 0 à 180° via un variateur de vitesse intégré.
La machine est compatible avec le trépied réf. 251809 (en option) pour un travail à hauteur d’homme.
Elle dispose d’un inverseur de sens de rotation qui facilite la libération du tube après cintrage et le repositionnement de la forme à 0°.
Ses composants combinent robustesse et légèreté : carter en aluminium, engrenages avec revêtement anti-usure et poignée en polypropylène chargé en fibre de verre.
Le changement des formes et contre-formes s’effectue rapidement et sans outil.
Les formes en aluminium assurent une grande résistance à l’usure, aux contraintes de cintrage et à la corrosion, avec un marquage angulaire tous les 15°.
Les contre-formes en PA6 chargé en fibre de verre garantissent un excellent glissement du tube, minimisent la formation de plis et facilitent la manipulation grâce à un axe exclusif avec bille anti-éjection.
Caractéristiques techniques principales :
- Formes Ø16, 20, 26 mm
- Poids total avec coffret : 11,96 kg
- Dimensions : 372 x 194 x 111 mm (sans batterie)
- Poids sans batterie : 5,00 kg
- Tension batterie : 18 V (batterie Lithium-Ion CAS 2,0 Ah fournie)
- Capacité de cintrage : tubes cuivre Ø10-22 mm, tubes inox Ø10-18 mm, tubes multicouche Ø14-26 mm
- Niveau sonore : 78 dB(A) pression acoustique, 87 dB(A) intensité acoustique
- Vibrations ≤ 1,29 m/s²
Fonctionnement :
La batterie s’insère facilement avec un clic audible.
La forme adaptée au diamètre du tube est installée sur l’axe grâce au crochet articulé.
Le tube est placé dans la gorge de la forme, puis la contre-forme correspondante est positionnée et bloquée par un axe dans le logement prévu.
L’angle de cintrage est contrôlé par un variateur de vitesse et un repère angulaire.
L’inverseur de sens de rotation permet de libérer le tube après cintrage et le crochet de forme s’ouvre pour faciliter le retrait.
Recommandations d’usage :
- Ne pas dépasser 180° de cintrage pour permettre le retrait du tube.
- Utiliser un trépied pour soutenir le tube lors du cintrage de longues longueurs.
- Nettoyer le tube ou appliquer un spray d’huile de cintrage (réf. 251804) en cas de résistance importante.
Conditionnement :

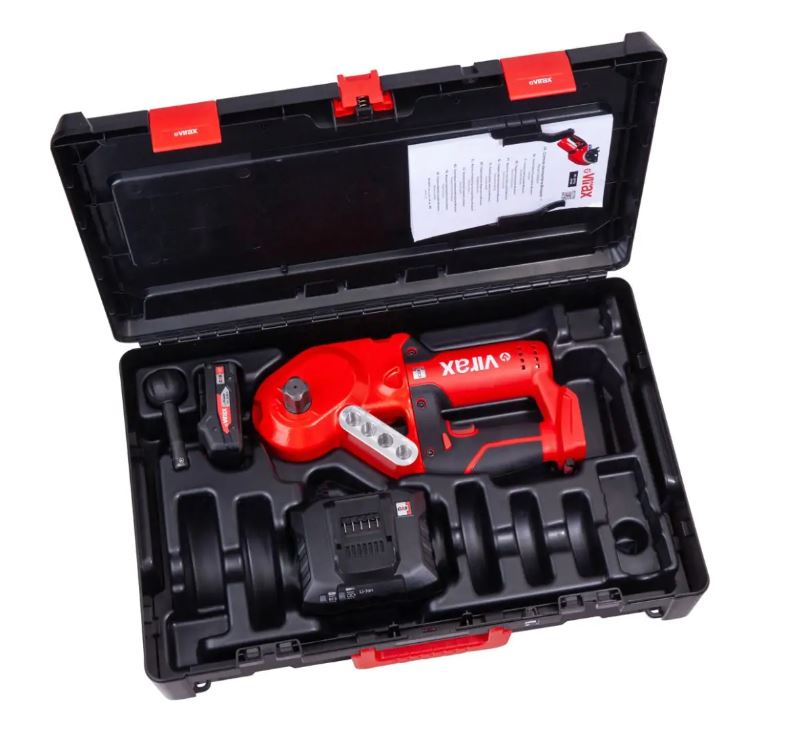

Livrée en coffret Virabox avec batterie et chargeur.
Entretien et maintenance :
- Vérifier régulièrement l’état des formes, contre-formes et fixations.
- Nettoyer les ouïes d’aération avec de l’air comprimé sans introduire d’objet pointu.
- Ne pas laisser pénétrer de liquide dans le moteur.
- Confier les réparations au service après-vente VIRAX.
Normes et sécurité :
- Respect des directives européennes de sécurité et environnementales.
- Port obligatoire de gants, lunettes et protections auditives lors de l’utilisation.
- Respect strict des consignes de sécurité électrique et d’utilisation pour éviter tout risque de blessure ou choc électrique.
Cette cintreuse est compatible avec plus de 400 outils de l’alliance CAS (Cordless Alliance System), garantissant une grande flexibilité d’utilisation des batteries.
En résumé, la Ministem 18V VIRAX est un outil performant, léger et maniable, adapté aux travaux de cintrage en cuivre, inox et multicouche, offrant une excellente autonomie, une grande précision et une utilisation sécurisée.
La cintreuse est équipée d’une batterie Lithium-Ion 18V - 2Ah CAS, offrant une autonomie remarquable, compatible avec plus de 400 machines de l’alliance CAS, et d’un chargeur rapide. Le produit est livré dans un coffret Virabox.
Caractéristiques techniques :
- Diamètres de cintrage : Ø16, 20 et 26 mm
- Poids total : 11,96 kg
Cette cintreuse allie légèreté, compacité et performance pour un usage professionnel efficace dans le cintrage de tubes cuivre, inox et multicouche.
- Forme Ø16-20-26mm
- 1 Virabox
- Poids :11.96 kg
Forme Ø : 16-20-26mm
Coffret : 1 Virabox
kg : 11,960
Le tube à cintrer est placé dans la gorge de la forme, en veillant à éviter tout écrasement des doigts. La contre-forme de même diamètre que la forme est ensuite sélectionnée, insérée et bloquée autour du tube à l’aide de l’axe de contre-forme dans le logement adéquat. Il faut s’assurer que le repère 0° de la forme soit aligné avec celui de la contre-forme et que le tube soit bien en contact avec toute la surface de la contre-forme.
Avant de commencer le cintrage, l’inverseur de sens de rotation doit être positionné vers le bas pour une rotation dans le sens horaire. L’actionneur est alors pressé pour démarrer l’opération de cintrage. L’utilisateur maintient la pression jusqu’à obtenir l’angle désiré, en alignant les marques de graduation de la forme sur le repère de la contre-forme. Il convient de tenir compte de l’élasticité du tube.
Pour extraire le tube, l’inverseur de sens de rotation est placé vers le haut pour une rotation dans le sens anti-horaire, puis l’actionneur est pressé pour faire une marche arrière d’environ 15°, ce qui permet de libérer les efforts dus à la résistance du tube. L’axe et la contre-forme sont alors extraits, le crochet de forme est ouvert pour faciliter la sortie du tube. La forme est repositionnée à 0° en utilisant la marche arrière motorisée, puis l’inverseur est remis vers le bas pour le prochain cintrage.
Cette cintreuse est utilisée pour réaliser des coudes jusqu’à 180° dans des tubes de cuivre, inox ou multicouche, dans tous les plans. En cas de déclenchement du limiteur de couple, il est possible de nettoyer le tube ou d’appliquer un spray d’huile de cintrage pour faciliter l’opération. Pour les tubes longs, un trépied peut être utilisé pour soutenir l’extrémité du tube. Il est important de ne pas dépasser 180° pour pouvoir extraire le tube de la forme.
Avant de ranger la machine, la batterie doit être déconnectée. Le chargeur doit être utilisé dans des conditions adaptées, notamment en respectant les plages de température et en évitant tout contact avec la pluie ou des liquides inflammables.
En cas de fonctionnement non conforme, comme un arrêt automatique ou un bruit de claquement, il faut vérifier l’état de la batterie, la charge thermique du moteur ou le respect des capacités de cintrage indiquées. Si le problème persiste, il est conseillé de contacter le service après-vente.
Ce résumé est basé exclusivement sur les instructions d’usage présentes dans le manuel d’utilisation (pages 6 à 13 et 18 à 20) et la description produit fournie.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quelles sont les capacités de cintrage de la cintreuse électroportative Ministem 18V ?
Cette cintreuse permet de cintrer des tubes en cuivre écroui ou recuit de Ø10 à 22 mm, des tubes cuivre pour réfrigération et climatisation de Ø3/8 à 7/8", des tubes inox jusqu’à 18 mm et des tubes multicouches jusqu’à 26 mm. Elle réalise des coudes jusqu’à 180° dans tous les plans.
Comment fonctionne la mise en place et le cintrage des tubes avec cette cintreuse ?
Après insertion de la batterie, vous choisissez la forme correspondant au diamètre du tube, que vous positionnez avec précaution en évitant l’écrasement des doigts. La contre-forme de même diamètre est bloquée autour du tube. L’inverseur de sens est positionné vers le bas pour une rotation horaire, puis l’actionneur est pressé pour cintrer jusqu’à l’angle désiré, en alignant les graduations. La marche arrière motorisée permet ensuite de libérer le tube et de repositionner la forme à 0°.
Quels sont les critères de sécurité spécifiques à respecter lors de l’utilisation ?
Il est impératif de porter des gants, des lunettes et des protections auditives. Ne jamais insérer les doigts entre le tube et la forme ou la contre-forme. S’assurer d’un espace suffisant pour la rotation du tube. Toujours déconnecter la batterie avant tout réglage ou maintenance. Respecter les capacités de cintrage indiquées pour éviter toute surcharge ou endommagement.
Comment se déroule la maintenance et l’entretien de la cintreuse ?
Il faut vérifier régulièrement le serrage des éléments, l’état des formes et contre-formes, et s’assurer que les ouïes d’aération ne soient pas obstruées. L’air comprimé est recommandé pour le nettoyage. Ne pas laisser pénétrer de liquide dans le moteur. Toute réparation doit être réalisée par un service agréé VIRAX.
Quels sont les signes d’un dysfonctionnement et que faire en cas de problème ?
Si la machine s’arrête avec un bip, cela peut indiquer une batterie faible ou une surcharge. Il faut recharger la batterie ou laisser refroidir la machine. En cas de bruit de claquement et blocage du moteur, vérifier que le tube respecte les capacités de cintrage. En cas de problème persistant, contacter le service après-vente VIRAX.
Quels accessoires sont compatibles avec cette cintreuse ?
Les accessoires recommandés comprennent les formes standard, les contre-formes, le trépied, le chargeur et les batteries compatibles 18V CAS. L’utilisation d’accessoires non recommandés peut présenter un danger et annule la garantie.
