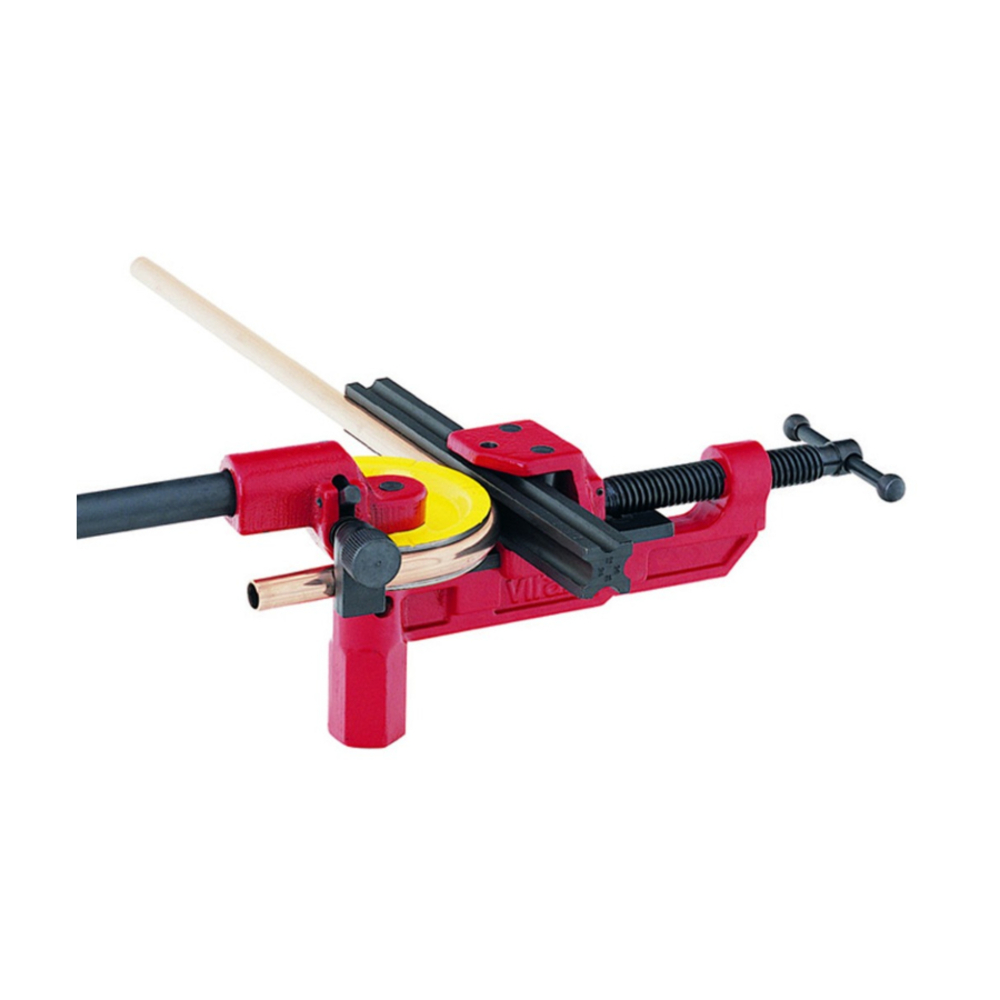

Cintreuse établi gliss univ 5/16-7/8" cu VIRAX - 250280
Référence : V066250280
Découvrez Cintreuse établi gliss univ 5/16-7/8" cu VIRAX - 250280 disponible à l'achat
- Épaisseur : 0,8 à 1,5 mm
- Angle de cintrage : 0 à 180°
- Rayon de cintrage : 4,3 D
- Glissière pour un fini parfait
- Indispensable pour tubes gainés
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Schéma
1 document
Voir plus de documents
Cette cintreuse d’établi manuelle est spécialement conçue pour le cintrage des tubes en cuivre écroui, avec des diamètres allant de 5/16 à 7/8 pouces (environ 8 à 22 mm) et une épaisseur comprise entre 0,8 et 1,5 mm.
Elle offre un angle de cintrage réglable de 0 à 180°, permettant une grande flexibilité pour diverses applications.
Équipée d’une glissière, elle garantit un fini parfait grâce au déplacement progressif de celle-ci au fur et à mesure de l’avancement du tube.
Cette glissière est impérative pour le cintrage des tubes gainés, assurant une manipulation précise et soignée.
La cintreuse est livrée avec un corps monté et un levier d’avance rapide, facilitant et accélérant les opérations de cintrage.
Sa fixation peut s’effectuer sur un socle spécial (référence 250203), dans un étau parallèle ou dans un étau à tube, ce qui offre une grande adaptabilité aux différents environnements de travail.
Les formes universelles rouges sont adaptées aux diamètres de 8 à 22 mm, tandis que les formes universelles grises couvrent les diamètres de 5/16 à 7/8 pouces.
Les formes standards jaunes conviennent aux diamètres de 10 à 22 mm et permettent un rayon de cintrage court.
Le rayon de cintrage est de 4,3 fois le diamètre du tube (4,3 D), assurant un cintrage précis sans déformation.
Le poids de la cintreuse est de 15,030 kg, garantissant une bonne stabilité lors de son utilisation.
Deux méthodes de cintrage sont possibles :
- La méthode avec barillet, idéale pour les cintrages rapides et les travaux dans le plan vertical, où le tube est maintenu entre le barillet et la forme, le barillet coulissant dans une gorge spécifique.
- La méthode avec glissière, où le tube est maintenu dans la forme de la glissière qui se déplace simultanément sur les rouleaux, assurant une meilleure qualité de finition.
L’utilisation d’huile de cintrage sur les formes et contre-formes est recommandée pour diminuer l’effort nécessaire, notamment sur les diamètres importants.
Cette cintreuse est indispensable pour les travaux de plomberie et d’installation nécessitant des cintrages précis de tubes cuivre écroui, notamment pour les tubes gainés.
Elle est équipée d’une glissière assurant un fini parfait grâce au déplacement progressif de la glissière lors de l’avancement du tube, ce qui est impératif pour le cintrage des tubes gainés.
Livrée avec un corps monté et un levier d'avance rapide, elle se fixe sur un socle spécial (référence 250203), dans un étau parallèle ou un étau à tube.
Cette cintreuse permet un cintrage précis et soigné, idéal pour les travaux nécessitant un rayon de cintrage de 4,3 fois le diamètre du tube. Elle offre une solution robuste et fiable pour les professionnels du secteur.
Poids : 15,030 kg.
Type : Avec glissière
Composition : Formes Universelles
Ø : 5/16 - 3/8 - 1/2 - 5/8 - 3/4 - 7/8"
kg : 15,030
Pour la méthode avec barillet, le tube est maintenu contre la forme par le barillet qui coulisse dans une gorge spécifique. L’utilisateur place le barillet contre les rouleaux du coulisseau, insère l’axe du barillet dans le logement de la glissière, puis positionne la forme correspondant au diamètre du tube dans le pivot de la cintreuse. Le tube à cintrer est serré entre le barillet et la forme à l’aide d’une vis d’avance, puis le crochet est pivoté et serré contre le tube. Le tube est cintré jusqu’à l’angle désiré, en tenant compte de la flexibilité du tube. Les formes sont graduées pour les angles les plus courants. L’emploi d’huile de cintrage sur les formes et contre-formes est conseillé pour réduire l’effort, notamment sur les diamètres importants.
Pour la méthode avec glissière, le tube est maintenu dans la forme de la glissière, laquelle se déplace simultanément sur les rouleaux avec la forme. La glissière est placée contre les rouleaux du coulisseau, la gorge correspondant au diamètre du tube à cintrer face à l’axe de la cintreuse. La suite de l’opération est similaire à celle avec barillet.
La cintreuse permet un angle de cintrage réglable de 0 à 180°. Elle est utilisée pour cintrer des tubes en cuivre écroui, notamment des tubes gainés, en assurant un cintrage précis et soigné avec un rayon de cintrage correspondant à 4,3 fois le diamètre du tube.
En cas de serrage du tube, il faut desserrer la vis d’avance avant de dévisser le pommeau. Le cintrage s’effectue jusqu’à l’angle souhaité en tenant compte de la flexibilité du tube.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quels sont les diamètres de tubes compatibles avec cette cintreuse manuelle d’établi ?
Cette cintreuse est adaptée aux tubes en cuivre écroui avec des diamètres de 5/16 à 7/8 pouces (formes universelles grises). Elle permet également le cintrage de tubes de 8 à 22 mm pour d’autres modèles similaires.
Quelle est la plage d’épaisseur des tubes que cette cintreuse peut cintrer ?
Elle est conçue pour des tubes en cuivre écroui d’une épaisseur comprise entre 0,8 et 1,5 mm, garantissant une compatibilité avec les tubes couramment utilisés en plomberie.
Quels angles de cintrage peut-on réaliser avec cet outil ?
La cintreuse permet un cintrage précis avec un angle allant de 0 à 180°, offrant une grande flexibilité pour différentes configurations de tubes.
En quoi la glissière intégrée améliore-t-elle le résultat du cintrage ?
La glissière assure un fini parfait en se déplaçant progressivement avec l’avancement du tube, ce qui est impératif pour le cintrage des tubes gainés et permet d’éviter les déformations.
Comment cette cintreuse se fixe-t-elle pour une utilisation stable et sécurisée ?
Elle se fixe sur un socle spécial (référence 250203), dans un étau parallèle ou dans un étau à tube, assurant ainsi une bonne stabilité pendant le cintrage.
Quels sont les avantages du levier d’avance rapide livré avec cette cintreuse ?
Le levier d’avance rapide facilite le cintrage en permettant un déplacement plus efficace du tube, ce qui accélère les opérations tout en maintenant la précision.
Quel est le rayon de cintrage recommandé pour cette cintreuse ?
Le rayon de cintrage est de 4,3 fois le diamètre du tube, ce qui garantit un cintrage soigné et conforme aux exigences techniques pour les tubes en cuivre écroui.
