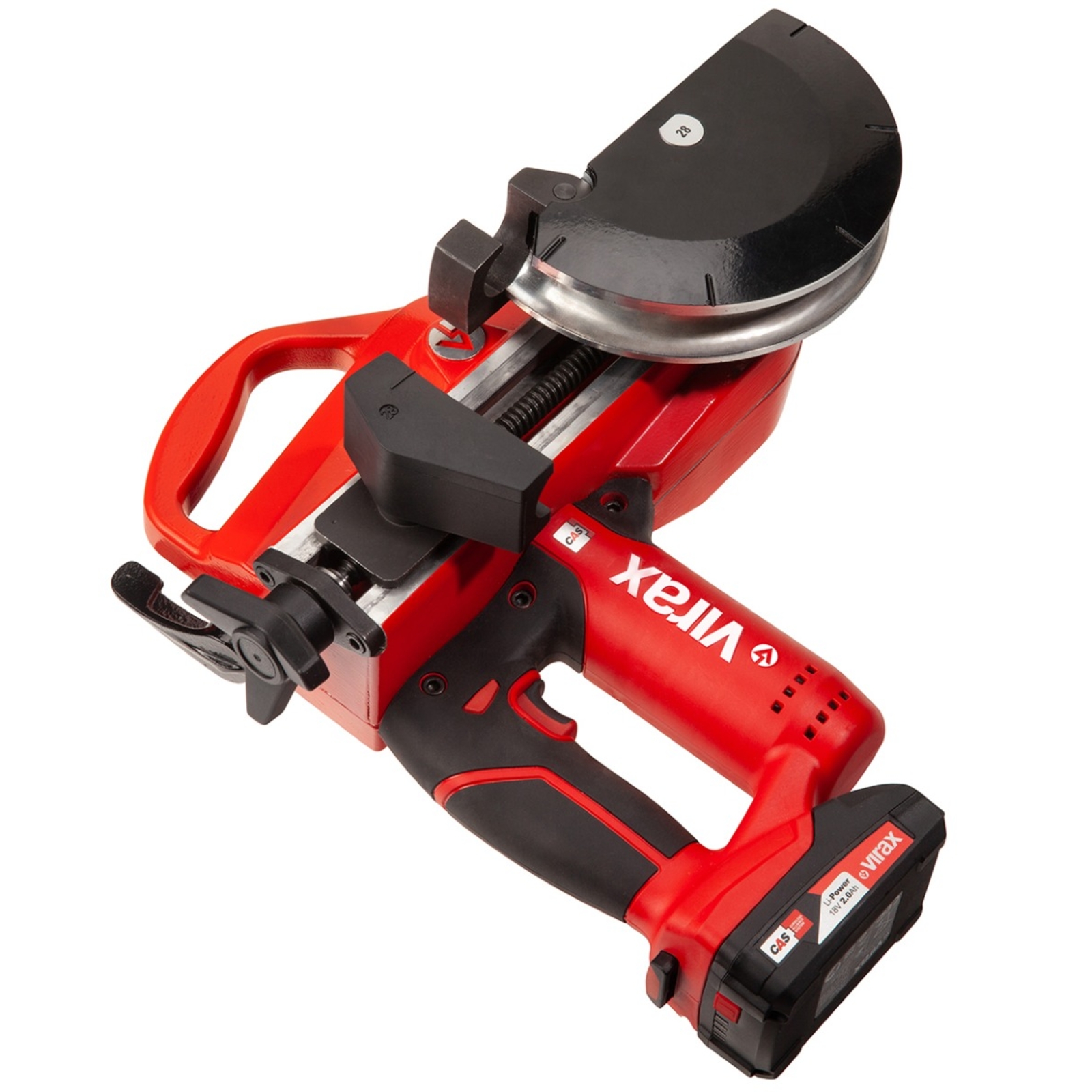

Cintreuse Eurostem III 18V 15-18-22-28 mm VIRAX - 251881
Référence : V066251881
Découvrez Cintreuse Eurostem III 18V 15-18-22-28 mm VIRAX - 251881 disponible à l'achat
- Alimentation batterie Lithium-Ion 18 V compatible CAS
- Autonomie jusqu’à 130 cintrages avec 2 batteries 2 Ah
- Capacité de cintrage jusqu’à 180° pour divers types de tubes
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Cintreuse électroportative Eurostem® III 18V VIRAX - Réf. 251881 La cintreuse Eurostem® III est conçue pour le cintrage de tubes en petites et moyennes séries, utilisable aussi bien en atelier que sur chantier.
Elle permet de cintrer des tubes jusqu’à un diamètre de 35 mm en cuivre écroui et recuit (norme EN 1057), avec une épaisseur de 1 à 1,5 mm, et jusqu’à 40 mm en tube multicouche.
Elle est également compatible avec les tubes cuivre pour réfrigération et climatisation (EN 12735-1) de diamètre 3/8" à 1 1/8", les tubes acier (EN 10255 série légère et moyenne) de 3/8" à 3/4", ainsi que les tubes acier inoxydable et acier électro-zingué (épaisseur max 1,2 à 1,5 mm) de 10 à 28 mm.
La machine fonctionne sur batterie Lithium-Ion 18 V compatible CAS (Cordless Alliance System), assurant une grande autonomie pouvant atteindre jusqu’à 130 cintrages avec deux batteries 2 Ah (pour tube cuivre Ø28 mm à 90°).
Pour les cintrages répétés de gros diamètres, il est recommandé d’utiliser une batterie 4,0 Ah.
La batterie est compatible avec plus de 400 machines partenaires de l’alliance CAS.
Le cintrage est possible jusqu’à 180° et s’adapte à plusieurs types de tubes avec un réglage précis de la contre-forme et un serrage optimisé garantissant un maintien parfait du tube.
La machine est équipée d’un embrayage à réarmement automatique pour un enclenchement sans effort, d’un variateur de vitesse permettant un arrêt précis du cintrage, et d’un système de libération du tube par simple recul de la contre-forme, évitant tout risque d’abîmer le tube.
Le repositionnement à l’angle de départ est facilité grâce à une indexation tous les 90° sur l’arbre d’entraînement.
Le crochet articulé simplifie la mise en place et le retrait du tube.
L’espace dégagé autour de la forme autorise des cintrages multiples dans tous les plans, même pour les petits diamètres.
La cintreuse peut être utilisée à plat ou à la verticale, notamment pour le cintrage de tubes de grande longueur grâce à un logement double pour trépied (réf. 251809 en option).
Le poids de la machine est de 18,607 kg (sans batterie), avec des dimensions compactes de 370 x 360 x 160 mm (L x l x H).
Le carter est en aluminium léger et robuste, les engrenages bénéficient d’un revêtement anti-usure, et la poignée est en polypropylène chargé fibre de verre.
Le produit est livré en coffret Virabox comprenant 2 batteries Lithium-Ion 18 V - 2,0 Ah et un chargeur rapide.
Pour un cintrage optimal et sécurisé, il est conseillé d’utiliser l’huile de cintrage en spray (réf. 251804) afin de réduire les efforts sur les tubes métalliques.
La machine intègre des consignes de sécurité importantes : port obligatoire de gants, lunettes et protections auditives pendant l’utilisation.
Il est strictement interdit d’insérer les doigts entre le tube et la forme ou la contre-forme durant le cintrage.
La maintenance régulière comprend le nettoyage des ouïes d’aération, la vérification de l’état des formes et contre-formes, ainsi qu’une lubrification légère de la vis de réglage de la contre-forme.
Les batteries et chargeurs doivent être utilisés et entretenus selon les recommandations, notamment avec une recharge dans une plage de température de 0°C à 50°C.
La machine est conforme aux normes européennes de sécurité et de compatibilité électromagnétique.
En résumé, la cintreuse Eurostem® III 18V VIRAX est un outil performant, compact et robuste, parfaitement adapté aux professionnels pour des cintrages précis et répétés sur divers types de tubes.
Elle offre une grande autonomie et une ergonomie pensée pour faciliter le travail en atelier comme sur chantier.
Cette machine fonctionne sur batterie Lithium-Ion 18 V compatible CAS (Cordless Alliance System), offrant une grande autonomie pouvant atteindre jusqu’à 130 cintrages avec deux batteries 2 Ah (pour tube cuivre Ø28 mm à 90°). Pour les cintrages répétés de gros diamètres, il est recommandé d’utiliser une batterie 4,0 Ah. La batterie est compatible avec plus de 400 machines partenaires de l’alliance CAS.
Le cintrage est possible jusqu’à 180° et s’adapte à plusieurs types de tubes grâce à un réglage précis de la contre-forme avec un serrage optimisé garantissant un maintien parfait du tube. La machine est équipée d’un embrayage à réarmement automatique pour un enclenchement sans effort, d’un variateur de vitesse permettant un arrêt précis du cintrage, et d’un système de libération du tube par simple recul de la contre-forme, évitant tout risque d’abîmer le tube. Le repositionnement à l’angle de départ est facilité grâce à une indexation tous les 90° sur l’arbre d’entraînement. Le crochet articulé simplifie la mise en place et le retrait du tube. L’espace dégagé autour de la forme autorise des cintrages multiples dans tous les plans, même pour les petits diamètres.
La cintreuse peut être utilisée à plat ou à la verticale, notamment pour le cintrage de tubes de grande longueur grâce à un logement double pour trépied (réf. 251809 en option). Elle présente un poids de 18,607 kg (sans batterie) et des dimensions compactes de 370 x 360 x 160 mm (L x l x H).
Le carter est en aluminium léger et robuste, les engrenages bénéficient d’un revêtement anti-usure, et la poignée est en polypropylène chargé fibre de verre.
Pour un cintrage optimal et sécurisé, il est conseillé d’utiliser l’huile de cintrage en spray (réf. 251804) afin de réduire les efforts sur les tubes métalliques. La machine intègre des consignes de sécurité importantes : port obligatoire de gants, lunettes et protections auditives pendant l’utilisation. Il est strictement interdit d’insérer les doigts entre le tube et la forme ou la contre-forme durant le cintrage.
La maintenance régulière comprend le nettoyage des ouïes d’aération, la vérification de l’état des formes et contre-formes, ainsi qu’une lubrification légère de la vis de réglage de la contre-forme. Les batteries et chargeurs doivent être utilisés et entretenus selon les recommandations, notamment avec une recharge dans une plage de température de 0°C à 50°C.
La machine est conforme aux normes européennes de sécurité et de compatibilité électromagnétique.
Elle est livrée avec 2 batteries Lithium-Ion 18 V - 2,0 Ah et un chargeur rapide.
Cette cintreuse est un outil performant, compact et robuste, parfaitement adapté aux professionnels pour des cintrages précis et répétés sur divers types de tubes, offrant une grande autonomie et une ergonomie optimisée pour faciliter le travail en atelier comme sur chantier.
- Alimentation batterie Lithium-Ion 18 V compatible CAS
- Autonomie jusqu’à 130 cintrages avec 2 batteries 2 Ah (tube cuivre Ø28 mm à 90°)
- Capacité de cintrage jusqu’à 180°
- Diamètre tubes cuivre écroui et recuit EN 1057 : 10 à 35 mm, épaisseur 1 à 1,5 mm
- Diamètre tubes cuivre EN 12735-1 (réfrigération et climatisation) : 3/8" à 1 1/8"
- Diamètre tubes acier EN 10255 série légère et moyenne : 3/8" à 3/4"
- Diamètre tubes acier inoxydable : 10 à 28 mm, épaisseur max 1,2 mm
- Diamètre tubes acier électro-zingué EN 10305-3 : 10 à 28 mm, épaisseur max 1,5 mm
- Diamètre tubes multicouche : 14 à 40 mm
- Réglage précis de la contre-forme avec serrage optimisé
- Embrayage à réarmement automatique pour enclenchement sans effort
- Variateur de vitesse pour arrêt précis du cintrage
- Libération du tube par simple recul de la contre-forme
- Indexation tous les 90° sur l’arbre d’entraînement
- Carter en aluminium léger et robuste
- Engrenages avec revêtement anti-usure
- Poignée en polypropylène chargé fibre de verre
- Poids : 18,607 kg (sans batterie)
- Dimensions : 370 x 360 x 160 mm (L x l x H)
- Livré avec 2 batteries Lithium-Ion 18 V - 2,0 Ah et chargeur rapide
L’embrayage est enclenché en positionnant le levier vers le haut, et l’inverseur de sens de rotation doit être placé vers le bas pour une rotation horaire de la forme. L’utilisateur appuie sur la gâchette pour démarrer le cintrage, qu’il maintient jusqu’à obtenir l’angle souhaité, en alignant les graduations de la forme sur le repère de la contre-forme, en tenant compte de l’élasticité du tube.
Une fois le cintrage réalisé, le tube est desserré en tournant le volant de serrage, puis extrait, éventuellement en ouvrant le crochet de forme. La forme est remise à sa position initiale à 0° en débrayant la machine (levier vers le bas) et en ramenant manuellement la forme. Une marche arrière motorisée est également possible mais consomme plus d’énergie.
La machine peut être utilisée à plat ou à la verticale, notamment avec un trépied optionnel pour le cintrage de tubes de grande longueur. Il est recommandé d’utiliser une batterie 4,0 Ah pour les cintrages répétés de gros diamètres. Le cintrage est possible jusqu’à 180°, au-delà il n’est plus possible d’extraire le tube.
Avant de commencer, il faut s’assurer que l’espace nécessaire à la rotation du tube est disponible. La batterie doit être déconnectée avant tout rangement, réglage ou maintenance. Pour un travail à hauteur d’homme, le trépied peut être utilisé, avec possibilité de positionner la machine horizontalement ou verticalement selon l’orientation du tube.
Cette utilisation est adaptée pour le cintrage de tubes en cuivre, acier, inoxydable et multicouche dans les plages de diamètres spécifiées. Le maintien du tube pendant le cintrage est assuré par la contre-forme réglée précisément.
En cas de fonctionnement non conforme, il est conseillé d’arrêter la machine via la gâchette et de redémarrer normalement. Si le problème persiste, contacter le service après-vente.
Les étapes principales sont illustrées dans le manuel aux pages 6 et 7, avec des repères visuels pour le positionnement des éléments et la manipulation du tube.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quels types de tubes cette cintreuse peut-elle cintrer ?
La cintreuse Eurostem III 18V permet de cintrer des tubes cuivre écroui et recuit (norme EN 1057) de 10 à 35 mm de diamètre avec une épaisseur de 1 à 1,5 mm, des tubes cuivre pour réfrigération et climatisation (EN 12735-1) de 3/8" à 1 1/8", des tubes acier (EN 10255 série légère et moyenne) de 3/8" à 3/4", ainsi que des tubes acier inoxydable et acier électro-zingué de 10 à 28 mm (épaisseur max 1,2 à 1,5 mm) et des tubes multicouche de 14 à 40 mm.
Quelle est la capacité de cintrage maximale et quelles sont les limites à respecter ?
Le cintrage est possible jusqu’à 180°. Au-delà, il n’est plus possible d’extraire le tube de la forme. Il est important de respecter les diamètres et épaisseurs spécifiés pour éviter toute surcharge ou dommage. Pour les cintrages répétés de gros diamètres, il est recommandé d’utiliser une batterie 4,0 Ah.
Comment se fait le maintien et le serrage du tube pendant le cintrage ?
La cintreuse dispose d’un réglage précis de la contre-forme avec un serrage optimisé assurant un maintien parfait du tube. Le serrage modéré est effectué à l’aide d’un volant, et la libération du tube se fait par simple recul de la contre-forme, évitant tout risque d’abîmer le tube.
Quels sont les éléments facilitant la manipulation et le positionnement du tube ?
La machine est équipée d’un crochet articulé qui simplifie la mise en place et le retrait du tube. Le repositionnement à l’angle de départ est facilité grâce à une indexation tous les 90° sur l’arbre d’entraînement. L’espace dégagé autour de la forme permet des cintrages multiples dans tous les plans.
Quelles sont les consignes de sécurité spécifiques à respecter lors de l’utilisation ?
Il est obligatoire de porter gants, lunettes et protections auditives pendant l’utilisation. Il est strictement interdit d’insérer les doigts entre le tube et la forme ou la contre-forme durant le cintrage pour éviter tout risque de blessure. Il faut également s’assurer que l’espace nécessaire à la rotation du tube est disponible.
Comment s’effectue la maintenance de la cintreuse ?
La maintenance comprend le nettoyage régulier des ouïes d’aération, la vérification de l’état des formes et contre-formes, ainsi qu’une lubrification légère de la vis de réglage de la contre-forme. La batterie doit être entretenue selon les recommandations, notamment en respectant une plage de température de recharge de 0°C à 50°C.
Quels accessoires sont fournis avec la cintreuse et quels sont les accessoires recommandés ?
Le produit est livré en coffret Virabox avec 2 batteries Lithium-Ion 18 V - 2,0 Ah et un chargeur rapide. Pour faciliter le cintrage de tubes longs, un trépied est disponible en option. Il est conseillé d’utiliser une huile de cintrage en spray pour réduire les efforts sur les tubes métalliques.
