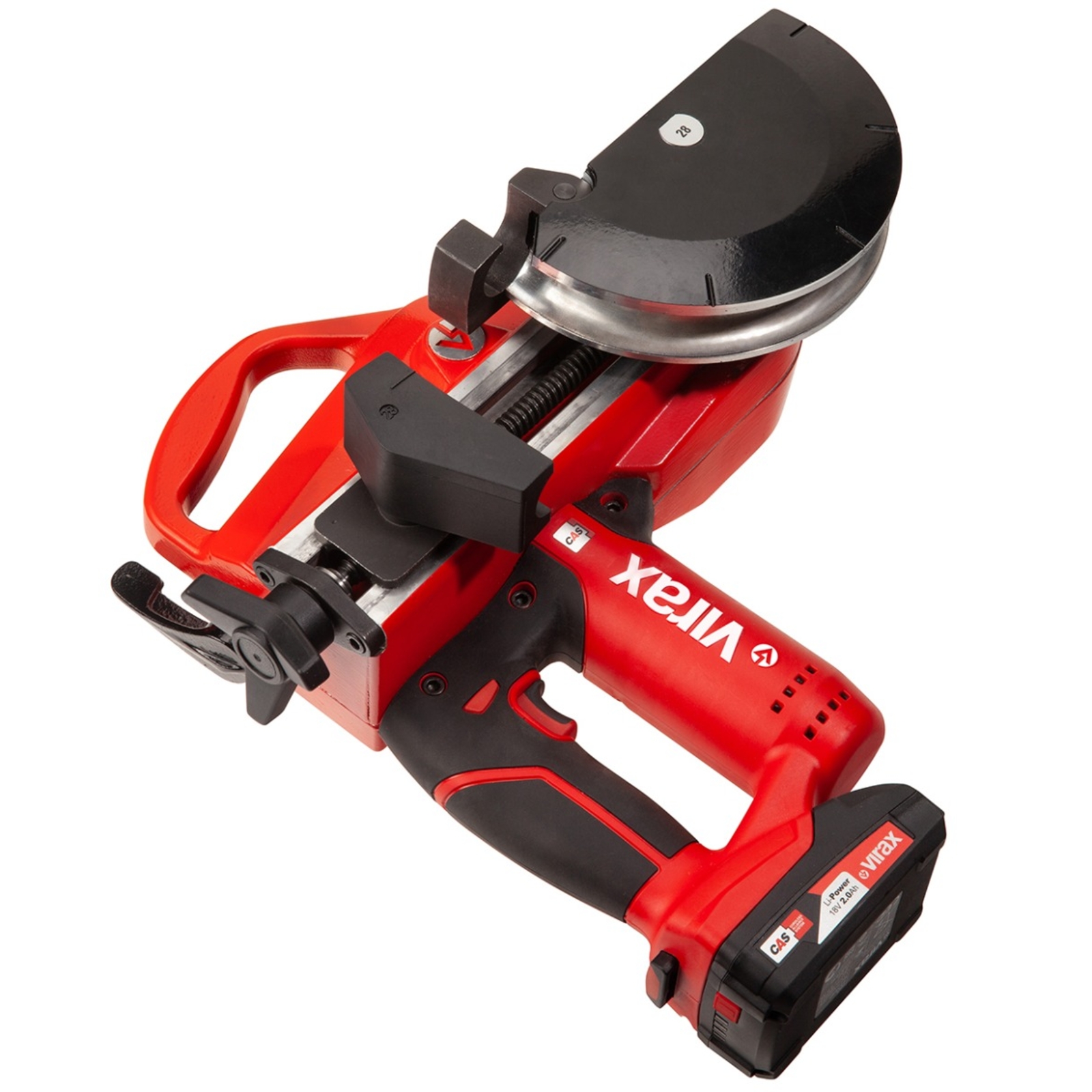

Cintreuse Eurostem III 18V 15-18-22-28mm inox VIRAX - 251849
Référence : V066251849
Découvrez Cintreuse Eurostem III 18V 15-18-22-28mm inox VIRAX - 251849 disponible à l'achat
- Autonomie jusqu’à 130 cintrages avec deux batteries 2 Ah
- Capacité de cintrage tubes cuivre jusqu’à Ø35 mm et multicouche Ø40 mm
- Angle de cintrage jusqu’à 180° avec variateur de vitesse précis
- Changement rapide des formes sans outils pour plus d’efficacité
- Utilisable à plat ou verticalement avec logement pour trépied
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La cintreuse électroportative Eurostem III 18V VIRAX est un outil professionnel conçu pour cintrer avec précision des tubes en cuivre, multicouche, acier et inox.
Elle est adaptée aux petites et moyennes séries, utilisable aussi bien en atelier que sur chantier.
Elle permet de cintrer des tubes jusqu’à Ø35 mm en cuivre et Ø40 mm en multicouche.
Le système de réglage précis de la contre-forme assure un serrage optimal du tube, garantissant des cintrages de haute qualité.
L’appareil fonctionne avec une batterie Lithium-Ion 18V compatible avec plus de 400 machines de l’alliance CAS, offrant une autonomie jusqu’à 130 cintrages (tube cuivre Ø28 mm / 90°) avec ses deux batteries 2 Ah fournies.
Le repositionnement à l’angle de départ est facilité par une indexation tous les 90° de l’arbre d’entraînement.
La mise en place et le retrait du tube sont simplifiés grâce à un crochet articulé.
L’espace dégagé autour de la forme permet de réaliser des cintrages multiples dans tous les plans, même pour les petits diamètres.
La cintreuse peut être utilisée à plat ou à la verticale, notamment pour le cintrage de tubes longs, grâce à un logement double pour trépied.
Le démarrage est aisé grâce à un enclenchement sans effort de la boîte de vitesse avec embrayage à réarmement automatique.
Le variateur de vitesse permet un arrêt précis du cintrage.
La libération du tube se fait sans risque de l’abîmer, par simple recul de la contre-forme.
Le changement des formes et contre-formes s’effectue rapidement, sans outils.
Le carter est en aluminium léger et robuste, avec des engrenages revêtus anti-usure et une poignée en polypropylène chargé fibre de verre.
La référence 251849 est équipée d’une forme Ø28 mm pour tube inox Ø28 x 1,2 mm, avec un rayon de cintrage de 112 mm.
Les capacités techniques permettent un angle de cintrage jusqu’à 180°, avec compatibilité selon les normes EN pour les tubes suivants :
- Cuivre écroui et recuit EN 1057, épaisseur 1 à 1,5 mm, diamètre 10 à 35 mm
- Cuivre EN 12735-1 pour réfrigération et climatisation, diamètre 3/8" à 1 1/8"
- Acier EN 10255 série légère et moyenne, diamètre 3/8" à 3/4"
- Acier inoxydable épaisseur max 1,2 mm, diamètre 10 à 28 mm
- Acier électro-zingué EN 10305-3 épaisseur 1,5 mm max, diamètre 10 à 28 mm
- Tube multicouche diamètre 14 à 40 mm
Pour un travail à hauteur d’homme, il est recommandé d’utiliser le trépied réf. 251809, qui permet de positionner la machine horizontalement ou verticalement selon l’encombrement et l’orientation du tube.
Pour un cintrage optimal et répété des gros diamètres, l’utilisation d’une batterie 4,0 Ah (réf. 253541) est conseillée.
L’huile de cintrage en spray (réf. 251804) facilite le cintrage des tubes métalliques.
Le produit est livré avec deux batteries Lithium-Ion 18 V - 2,0 Ah, un chargeur rapide et un ou deux coffrets Virabox selon la composition.
Dimensions de la machine : 370 x 360 x 160 mm (L x l x H, sans batterie).
Poids : 10,04 kg (sans batterie).
Niveaux sonores : 84 dB(A) pour la pression acoustique et 91 dB(A) pour l’intensité acoustique.
Valeur totale de vibrations ≤ 0,67 m/s².
L’utilisation est sécurisée grâce à plusieurs dispositifs : embrayage automatique, inverseur de sens de rotation, levier d’embrayage, volant de serrage et crochet de forme pour faciliter la manipulation.
Des consignes précises recommandent le port de gants, lunettes et protections auditives.
Le fonctionnement se déroule ainsi : insertion de la batterie, installation de la forme et contre-forme adaptées, placement et serrage modéré du tube, enclenchement de l’embrayage, cintrage via la gâchette jusqu’à l’angle souhaité, puis desserrage et extraction du tube.
Le retour manuel de la forme à 0° peut se faire en débrayant ou via la marche arrière motorisée.
Un entretien régulier est conseillé : nettoyage, vérification des fixations, état des formes, évacuation des poussières dans les ouïes d’aération, graissage léger de la vis de réglage.
Les réparations doivent être réalisées par un centre agréé.
En résumé, la cintreuse Eurostem III 18V VIRAX est un outil performant, polyvalent et ergonomique, idéal pour les professionnels recherchant précision, autonomie et facilité d’utilisation pour le cintrage de tubes en cuivre, inox, acier et multicouche.
Le système de réglage précis de la contre-forme assure un serrage optimal du tube, garantissant des cintrages de haute qualité sans risque d’abîmer le tube lors de la libération. Le repositionnement à l’angle de départ est facilité par une indexation tous les 90° de l’arbre d’entraînement. La mise en place et le retrait du tube sont simplifiés grâce à un crochet articulé. L’espace dégagé autour de la forme permet de réaliser des cintrages multiples dans tous les plans, même pour les petits diamètres.
L’appareil fonctionne avec deux batteries Lithium-Ion 18 V - 2,0 Ah fournies, compatibles avec plus de 400 machines de l’alliance CAS, offrant une autonomie jusqu’à 130 cintrages (tube cuivre Ø28 mm / 90°). Un variateur de vitesse permet un arrêt précis du cintrage. Le démarrage est aisé grâce à un enclenchement sans effort de la boîte de vitesse avec un embrayage à réarmement automatique. Le retour manuel de la forme à 0° peut se faire par débrayage ou marche arrière motorisée.
La cintreuse peut être utilisée à plat ou à la verticale, notamment pour le cintrage de tubes longs, grâce à un logement double pour trépied (réf. 251809 recommandé pour un travail à hauteur d’homme). Pour un cintrage optimal et répété des gros diamètres, l’utilisation d’une batterie 4,0 Ah (réf. 253541) est conseillée. L’huile de cintrage en spray (réf. 251804) facilite le cintrage des tubes métalliques.
Le carter en aluminium léger et robuste protège des engrenages revêtus anti-usure. La poignée est en polypropylène chargé fibre de verre. Le changement des formes et contre-formes s’effectue rapidement et sans outils. La référence 251849 est équipée d’une forme Ø28 mm pour tube inox Ø28 x 1,2 mm, avec un rayon de cintrage de 112 mm.
Les capacités techniques couvrent la compatibilité avec les tubes suivants selon les normes EN :
- Cuivre écroui et recuit EN 1057, épaisseur 1 à 1,5 mm, diamètre 10 à 35 mm
- Cuivre EN 12735-1 pour réfrigération et climatisation, diamètre 3/8" à 1 1/8"
- Acier EN 10255 série légère et moyenne, diamètre 3/8" à 3/4"
- Acier inoxydable épaisseur max 1,2 mm, diamètre 10 à 28 mm
- Acier électro-zingué EN 10305-3 épaisseur 1,5 mm max, diamètre 10 à 28 mm
- Tube multicouche diamètre 14 à 40 mm
Les dimensions de la machine sont de 370 x 360 x 160 mm (L x l x H, sans batterie) pour un poids de 10,04 kg (sans batterie). Les niveaux sonores sont de 84 dB(A) pour la pression acoustique et 91 dB(A) pour l’intensité acoustique, avec une valeur totale de vibrations inférieure ou égale à 0,67 m/s².
L’utilisation est sécurisée grâce à plusieurs dispositifs : embrayage automatique, inverseur de sens de rotation, levier d’embrayage, volant de serrage et crochet de forme facilitant la manipulation. Des recommandations précises conseillent le port de gants, lunettes et protections auditives.
Un entretien régulier est conseillé, incluant nettoyage, vérification des fixations, état des formes, évacuation des poussières dans les ouïes d’aération et graissage léger de la vis de réglage. Les réparations doivent être effectuées par un centre agréé.
En résumé, la cintreuse Eurostem III 18V VIRAX allie performance, polyvalence et ergonomie, offrant précision, autonomie et facilité d’utilisation pour le cintrage de tubes en cuivre, inox, acier et multicouche.
- Alimentation batterie Lithium-Ion 18 V, 2,0 Ah (2 batteries fournies)
- Autonomie jusqu’à 130 cintrages (tube cuivre Ø28 mm / 90°)
- Capacité de cintrage : tubes cuivre jusqu’à Ø35 mm, tubes multicouche jusqu’à Ø40 mm
- Compatibilité tubes : cuivre écroui et recuit EN 1057 (épaisseur 1 à 1,5 mm, diamètre 10 à 35 mm)
- Tube cuivre EN 12735-1 pour réfrigération et climatisation (diamètre 3/8" à 1 1/8")
- Tube acier EN 10255 série légère et moyenne (diamètre 3/8" à 3/4")
- Tube acier inoxydable épaisseur max 1,2 mm (diamètre 10 à 28 mm)
- Tube acier électro-zingué EN 10305-3 épaisseur max 1,5 mm (diamètre 10 à 28 mm)
- Angle de cintrage jusqu’à 180°
- Forme Ø28 mm pour tube inox Ø28 x 1,2 mm, rayon de cintrage 112 mm
- Dimensions : 370 x 360 x 160 mm (L x l x H, sans batterie)
- Poids : 10,04 kg (sans batterie)
- Niveau sonore : 84 dB(A) pression acoustique, 91 dB(A) intensité acoustique
- Valeur totale de vibrations ≤ 0,67 m/s²
- Carter en aluminium léger et robuste
- Engrenages avec revêtement anti-usure
- Poignée en polypropylène chargé fibre de verre
- Changement rapide et sans outils des formes et contre-formes
- Embrayage à réarmement automatique
- Indexation tous les 90° de l’arbre d’entraînement
- Crochet articulé pour mise en place et retrait facilité du tube
- Utilisable à plat ou à la verticale avec logement double pour trépied
- Variateur de vitesse pour arrêt précis du cintrage
L’embrayage est enclenché en positionnant le levier vers le haut, et l’inverseur de sens de rotation doit être réglé pour une rotation horaire de la forme. Le cintrage démarre en appuyant sur la gâchette, jusqu’à atteindre l’angle souhaité, en alignant les graduations de la forme avec le repère de la contre-forme, en tenant compte de l’élasticité du tube.
Une fois le cintrage terminé, le tube est desserré via le volant de serrage et extrait, en ouvrant si besoin le crochet de forme. Pour remettre la forme à sa position initiale (0°), il faut débrayer la cintreuse en positionnant le levier vers le bas puis ramener manuellement la forme. Il est aussi possible d’utiliser la marche arrière motorisée.
La cintreuse peut être utilisée à plat ou à la verticale, notamment pour le cintrage de tubes longs, avec l’aide d’un trépied optionnel. Pour un travail à hauteur d’homme, le trépied réf. 251809 est recommandé. Pour le cintrage répété de gros diamètres, l’utilisation d’une batterie 4,0 Ah est conseillée.
Il est important de s’assurer de la place nécessaire à la rotation du tube avant de commencer le cintrage et de ne pas dépasser un angle de 180° pour permettre l’extraction du tube. La batterie doit être déconnectée avant de ranger la machine.
En cas de dysfonctionnement, si la machine s’arrête seule, cela peut venir d’une batterie presque vide, d’une surchauffe ou d’une surcharge. Le levier d’embrayage doit être correctement positionné pour que la forme tourne.
Un entretien régulier est recommandé : vérifier la fixation des éléments, l’état des formes et contre-formes, nettoyer les ouïes d’aération du moteur sans introduire de liquide ni d’objet pointu, et graisser légèrement la vis de réglage de la contre-forme. Les réparations doivent être réalisées par un centre agréé.
Ces informations sont issues du manuel d’utilisation (pages 6 à 14 et 18 à 20) et de la fiche produit.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quels types de tubes cette cintreuse peut-elle cintrer ?
Cette cintreuse Eurostem III 18V est compatible avec les tubes en cuivre écroui et recuit (Ø 10 à 35 mm), cuivre pour réfrigération (Ø 3/8" à 1 1/8"), acier léger et moyen (Ø 3/8" à 3/4"), acier inoxydable et acier électro-zingué (épaisseur max 1,2 à 1,5 mm, Ø 10 à 28 mm), ainsi que les tubes multicouche (Ø 14 à 40 mm).
Quelle est la capacité maximale de cintrage en diamètre et en angle ?
La machine permet de cintrer des tubes jusqu’à 35 mm de diamètre pour le cuivre et 40 mm pour le multicouche, avec un angle de cintrage maximal de 180°.
Comment se déroule l’utilisation de la cintreuse pour un cintrage précis et sécurisé ?
Après insertion de la batterie, installez la forme et la contre-forme adaptées au diamètre du tube. Placez le tube dans la gorge de la forme et serrez modérément la contre-forme. Enclenchez l’embrayage, réglez l’inverseur pour une rotation horaire, puis actionnez la gâchette jusqu’à l’angle désiré en alignant les repères. Desserrer la contre-forme pour extraire le tube, en ouvrant le crochet si nécessaire.
Quelles sont les recommandations pour un usage optimal et la maintenance de la machine ?
Pour un cintrage répété de gros diamètres, il est conseillé d’utiliser une batterie 4,0 Ah. Un trépied en option permet de positionner la machine horizontalement ou verticalement pour un travail à hauteur d’homme. Un entretien régulier est recommandé : vérification des fixations, état des formes, nettoyage des ouïes d’aération sans introduire de liquide, et graissage léger de la vis de réglage.
Quelles sont les précautions de sécurité spécifiques à respecter lors de l’utilisation ?
Il est impératif de porter des gants, lunettes et protections auditives. Ne jamais insérer les doigts entre le tube et la forme ou contre-forme pendant le cintrage. Assurez-vous de l’espace nécessaire à la rotation du tube avant de commencer. Toujours déconnecter la batterie avant tout réglage ou maintenance.
