Cintreuse hydraulique electr 3/8-4'' gaz 2 colis VIRAX - 240851
Référence : V066240851
Découvrez Cintreuse hydraulique electr 3/8-4'' gaz 2 colis VIRAX - 240851 disponible à l'achat
- Idéale pour tubes gaz série moyenne et forte
- Adaptée aux chantiers et à la préfabrication
- Circuit simple effet avec rappel par ressort
- Livrée en coffre bois avec accessoires
- Moins d'efforts pour les grandes séries
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

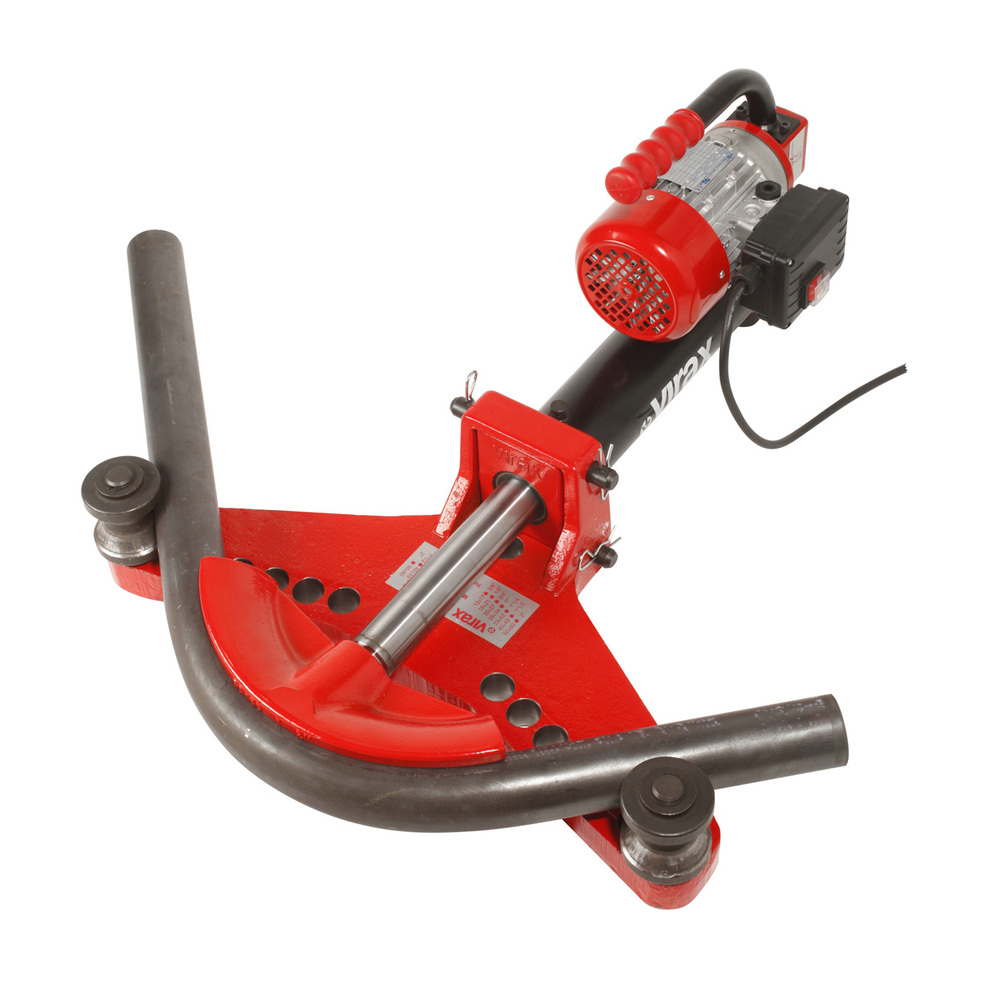

Cette cintreuse hydraulique électrique VIRAX 240851 est spécialement conçue pour le cintrage précis et reproductible de tubes gaz en acier des séries moyenne et forte, couvrant des diamètres allant de 3/8" à 4" conformément aux normes NFA 49115 et EN 10255.
Elle s’adapte aussi bien aux chantiers qu’à la préfabrication grâce à son moteur électrique alimenté en 230 V et à son vérin hydraulique n°3.
Le circuit hydraulique est à simple effet avec un rappel du piston par ressort, facilitant le retour du piston après le cintrage.
La cintreuse permet un angle de cintrage de 0° à 90°, avec des formes couvrant une large gamme de diamètres : 3/8", 1/2", 3/4", 1", 1.1/4", 1.1/2", 2", 2.1/2", 3", 3.1/2" et 4".
Elle est équipée d’un flasque articulé pour un positionnement précis des tubes, garantissant un cintrage de qualité et évitant toute détérioration du vérin.
Les diabolos (rouleaux) se positionnent symétriquement sur les flasques selon le diamètre du tube à cintrer.
Les formes de cintrage disponibles couvrent des rayons adaptés aux différents diamètres de tubes gaz, serrurier et multicouches.
Les formes pour tubes multicouches sont à utiliser uniquement avec le vérin hydraulique N°2 (manuel ou électrique) et les flasques coulissants.
L’ensemble est livré en deux coffres en bois contenant les formes de cintrage et les accessoires nécessaires, assurant une organisation optimale.
Le poids total de l’ensemble est de 303 kg.
Un limiteur de course (option réf. 240811) peut être ajouté pour reproduire des cintres identiques, améliorant la répétabilité lors des grandes séries.
Pour les tubes de grand diamètre (3.1/2" et 4"), le cintrage s’effectue par points, avec un rayon minimal égal à 20 fois le diamètre nominal du tube afin d’éviter des efforts excessifs sur la machine.
Pour l’entretien, il est recommandé d’utiliser exclusivement l’huile de vérin Virax (réf. 240101).
Il faut veiller à ne pas introduire de corps étrangers dans le réservoir lors du remplissage afin d’éviter tout dysfonctionnement.
La cintreuse doit être utilisée sur un plan horizontal pour garantir son bon fonctionnement.
Cette cintreuse hydraulique électrique VIRAX est robuste, fiable et conçue pour un usage professionnel intensif.
Elle permet de réduire les efforts nécessaires, particulièrement lors des grandes séries, optimisant ainsi la productivité.
En résumé, la cintreuse hydraulique électrique VIRAX 240851 est un outil performant et complet, livré avec coffres bois, formes et accessoires.
Elle est idéale pour le cintrage précis et reproductible de tubes gaz acier de 3/8" à 4", avec un système simple effet à rappel par ressort, et des options pour optimiser la répétabilité et la sécurité d’utilisation.
Cette cintreuse est conçue pour une utilisation sur chantiers ou en préfabrication. Son circuit hydraulique simple effet est équipé d’un rappel du piston par ressort, ce qui facilite le travail en réduisant les efforts, notamment pour les grandes séries. Elle est livrée dans un coffre en bois comprenant les formes et les accessoires nécessaires.
Un limiteur de course (option réf. 240811) permet de reproduire des cintres identiques, garantissant ainsi une précision et une répétabilité optimales. La machine doit être utilisée sur un plan horizontal pour un fonctionnement correct.
Les modèles sont équipés d’un vérin électrique 230 V, avec trois vérins pour la référence 240851, et différents types de flasques articulés adaptés aux dimensions des tubes. Le poids de cette référence est de 303 kg.
Conseils d’entretien : il est recommandé d’utiliser l’huile de vérin Virax et de prendre soin d’éviter l’introduction de corps étrangers dans le réservoir lors du remplissage pour préserver le bon fonctionnement du vérin.
Cette cintreuse hydraulique électrique se distingue par sa robustesse, sa capacité à cintrer de grands diamètres et sa facilité d’utilisation, ce qui en fait un outil performant et fiable pour les professionnels du gaz et de la serrurerie.
Pour tube : Acier
Formes : 3/8 - 1/2 - 3/4 - 1 - 1.1/4 - 1.1/2 - 2 - 2.1/2 - 3 - 3.1/2 - 4"
Vérin : 230 V - n° 3
Type : Flasque articulé
kg : 303,000
Pour réaliser un cintrage, il faut dévisser complètement la molette supérieure du vérin pour purger l’air, puis positionner la forme de cintrage adaptée sur l’embout du piston selon le diamètre du tube, avec un angle de cintrage réglable de 0° à 90°. Ensuite, pour le modèle électrique, il faut mettre l’interrupteur sur « Marche » jusqu’à atteindre l’angle désiré, puis le placer sur « Arrêt ». Pour ramener le piston en position initiale, il faut dévisser la molette grise de retour.
La cintreuse est adaptée au cintrage précis et reproductible de tubes gaz acier des séries moyenne et forte, couvrant les diamètres de 3/8" à 4". Elle peut être utilisée aussi bien sur chantiers qu’en préfabrication. Un limiteur de course optionnel peut être ajouté pour reproduire des cintres identiques, améliorant la répétabilité sur les grandes séries.
Le cintrage des tubes de grand diamètre (3.1/2" et 4") s’effectue par points, avec un rayon minimal de cintrage égal à 20 fois le diamètre nominal du tube, afin d’éviter des efforts excessifs sur la machine.
Pour l’entretien, il est nécessaire d’utiliser exclusivement l’huile de vérin Virax et de veiller à ne pas introduire de corps étrangers dans le réservoir lors du remplissage, afin d’éviter tout dysfonctionnement.
Les formes de cintrage disponibles couvrent une large gamme de rayons adaptés aux différents diamètres de tubes gaz, serrurier et multicouches, ces derniers devant être cintrés uniquement avec le vérin hydraulique n°2 manuel ou électrique et les flasques coulissants.
En cas de coupure de courant sur les vérins électriques, il faut positionner l’interrupteur sur arrêt pour éviter un redémarrage intempestif lors de la remise sous tension.
Le cintrage s’effectue en plusieurs étapes : positionnement symétrique des diabolos, choix et fixation de la forme de cintrage, actionnement du vérin électrique pour atteindre l’angle souhaité, puis retour du piston à la position initiale.
Ainsi, l’utilisation consiste à préparer le tube et la machine, réaliser le cintrage selon les diamètres et rayons prescrits, et contrôler le résultat pour obtenir un cintrage précis et reproductible.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quelle est la plage de diamètres de tubes que cette cintreuse peut cintrer ?
La cintreuse hydraulique électrique VIRAX 240851 permet de cintrer des tubes gaz de Ø 3/8" à 4" conformément aux normes NFA 49115 et EN 10255, ainsi que des tubes serrurier de Ø 12 à 45 mm.
Comment le circuit hydraulique de cette cintreuse facilite-t-il le travail ?
Le circuit est de type simple effet avec un rappel du piston par ressort, ce qui réduit les efforts nécessaires, notamment lors du cintrage de grandes séries.
Quels accessoires sont fournis avec la cintreuse pour assurer sa fonctionnalité ?
La machine est livrée dans un coffre en bois contenant les formes adaptées aux différents diamètres de tubes ainsi que les accessoires nécessaires à son utilisation.
Quels dispositifs permettent d’assurer la répétabilité des cintres réalisés ?
Un limiteur de course optionnel (réf. 240811) est disponible pour reproduire des cintres identiques, garantissant précision et répétabilité.
Quelles sont les conditions d’utilisation recommandées pour garantir le bon fonctionnement de la cintreuse ?
Il est conseillé d’utiliser la cintreuse sur un plan horizontal et de veiller à ne pas introduire de corps étrangers dans le réservoir lors du remplissage de l’huile de vérin pour préserver le bon fonctionnement du vérin.
Comment la cintreuse répond-elle aux contraintes d’un usage intensif sur chantier ou en préfabrication ?
Elle est conçue pour être utilisée aussi bien sur chantier que pour la préfabrication, avec une robustesse adaptée à un usage intensif, notamment grâce à son vérin électrique 230 V et ses différents types de flasques articulés adaptés aux dimensions des tubes.
