1 358,59 € Cintreuse hydraulique manuelle 3/8-1.1/4" gaz VIRAX - 240233
Référence : V066240233
Découvrez Cintreuse hydraulique manuelle 3/8-1.1/4" gaz VIRAX - 240233 disponible à l'achat
Les points clés
- Pour tubes gaz série moyenne et série forte
- Cintreuse hydraulique manuelle pour chantiers
- Circuit simple effet avec rappel du piston par ressort
- Livrée dans un coffre bois avec formes et accessoires
1 506,67 € TTC 1 255,56 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

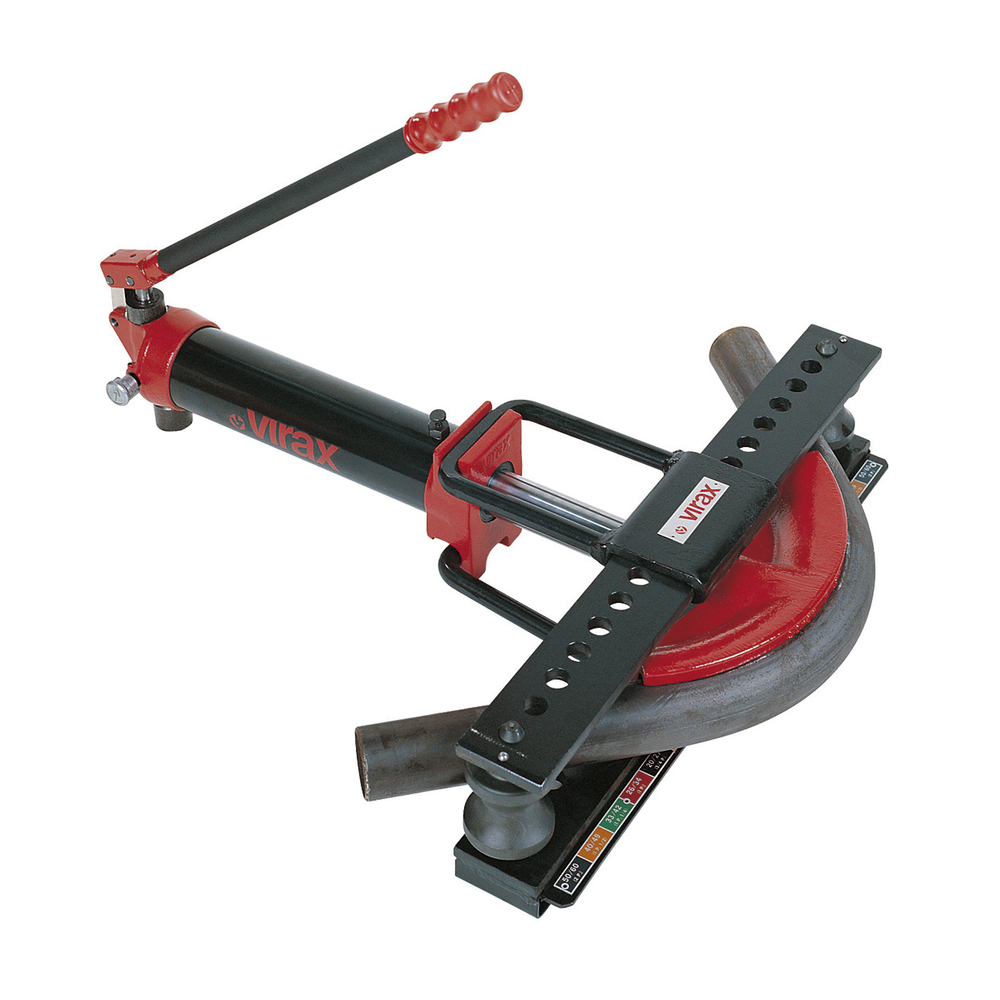

Cintreuse hydraulique manuelle 3/8-1.1/4" gaz VIRAX - 240233
Cette cintreuse hydraulique manuelle est spécialement conçue pour le cintrage précis des tubes gaz de série moyenne et série forte.
Elle convient aussi bien pour une utilisation sur chantier que pour la préfabrication.
Le système hydraulique est de type simple effet avec un rappel du piston par ressort, assurant un cintrage efficace et maîtrisé.
Le levier manuel actionne la pompe hydraulique qui met en pression le vérin manuel n°1.
Pour un fonctionnement optimal, il est recommandé d’utiliser exclusivement l’huile de vérin Virax (référence 240101) et d’éviter l’introduction de corps étrangers dans le réservoir lors du remplissage.
L’utilisation doit impérativement se faire sur un plan horizontal pour garantir précision et sécurité.
La capacité de cintrage est conforme à la norme NFA 49115-EN10255 et couvre un large éventail de diamètres :
- Pour tubes gaz, de 3/8" à 4".
- Pour tubes serrurier, de 12 à 45 mm.
- Pour tubes multicouches, de 40 à 63 mm.
L’angle de cintrage est réglable de 0° à 90°, offrant une grande flexibilité.
Les caractéristiques techniques du modèle 240233 sont :
- Matière des tubes : acier.
- Formes de cintrage disponibles : 3/8", 1/2", 3/4", 1", 1.1/4".
- Vérin manuel n°1.
- Type de flasques : coulissants, permettant un cintrage coude dans coude.
- Poids total de la cintreuse : 44,5 kg.
L’outil est livré complet dans un coffre en bois aux dimensions 652 x 350 x 295 mm.
Ce coffret comprend les formes de cintrage adaptées aux diamètres standards ainsi que les accessoires nécessaires, notamment les diabolos pour le positionnement symétrique et sécurisé des tubes.
Les flasques coulissants facilitent le cintrage coude dans coude.
Cette cintreuse offre une solution robuste, fiable et facile à utiliser.
Elle est adaptée aux professionnels recherchant un outil performant pour leurs travaux de cintrage sur chantier ou en atelier.
En résumé, la cintreuse hydraulique manuelle VIRAX 240233 est un équipement complet et précis, conçu pour répondre aux exigences des cintrages de tubes gaz en acier.
Elle propose un large éventail de diamètres, un angle de cintrage modulable et est livrée prête à l’emploi dans un coffret bois pratique.
La cintreuse hydraulique manuelle VIRAX 240233 est conçue pour le cintrage de tubes gaz série moyenne et série forte, adaptée aux chantiers et à la préfabrication. Elle fonctionne avec un circuit simple effet doté d’un rappel du piston par ressort.
Elle offre une grande capacité de cintrage avec un angle réglable de 0° à 90°, compatible avec différents types de tubes :
- Tubes gaz : diamètres de 3/8" à 4" (conforme nfa 49115-en10255),
- Tubes serrurier : diamètres de 12 à 45 mm,
- Tubes multicouches : diamètres de 40 à 63 mm.
La machine est livrée dans un coffre en bois comprenant les formes et les accessoires nécessaires. Plusieurs modèles existent selon les références, avec des variantes de formes, types de vérins et poids :
- Réf. 240233 : pour tubes acier 3/8" à 1.1/4", vérin manuel n°1, flasques coulissants, poids 44,5 kg,
- Réf. 240242 : pour tubes acier 3/8" à 2", vérin manuel n°2, flasque ouvert, poids 77 kg,
- Réf. 240243 : pour tubes acier 3/8" à 2", vérin manuel n°2, flasques coulissants, poids 71 kg,
- Réf. 240249 : pour tubes multicouches 40 à 63 mm, vérin manuel n°2, flasques coulissants, poids 54 kg,
- Réf. 240252 : pour tubes acier 3/8" à 3", vérin manuel n°3, flasques articulés, poids 170 kg.
Conseils d’utilisation :
- Utiliser l’huile de vérin Virax pour un bon entretien,
- Éviter l’introduction de corps étrangers dans le réservoir lors du remplissage du vérin pour garantir son bon fonctionnement,
- Employer la cintreuse sur un plan horizontal.
Cette cintreuse hydraulique allie robustesse, polyvalence et facilité d’usage pour le cintrage précis de tubes dans différents contextes professionnels.
Elle offre une grande capacité de cintrage avec un angle réglable de 0° à 90°, compatible avec différents types de tubes :
- Tubes gaz : diamètres de 3/8" à 4" (conforme nfa 49115-en10255),
- Tubes serrurier : diamètres de 12 à 45 mm,
- Tubes multicouches : diamètres de 40 à 63 mm.
La machine est livrée dans un coffre en bois comprenant les formes et les accessoires nécessaires. Plusieurs modèles existent selon les références, avec des variantes de formes, types de vérins et poids :
- Réf. 240233 : pour tubes acier 3/8" à 1.1/4", vérin manuel n°1, flasques coulissants, poids 44,5 kg,
- Réf. 240242 : pour tubes acier 3/8" à 2", vérin manuel n°2, flasque ouvert, poids 77 kg,
- Réf. 240243 : pour tubes acier 3/8" à 2", vérin manuel n°2, flasques coulissants, poids 71 kg,
- Réf. 240249 : pour tubes multicouches 40 à 63 mm, vérin manuel n°2, flasques coulissants, poids 54 kg,
- Réf. 240252 : pour tubes acier 3/8" à 3", vérin manuel n°3, flasques articulés, poids 170 kg.
Conseils d’utilisation :
- Utiliser l’huile de vérin Virax pour un bon entretien,
- Éviter l’introduction de corps étrangers dans le réservoir lors du remplissage du vérin pour garantir son bon fonctionnement,
- Employer la cintreuse sur un plan horizontal.
Cette cintreuse hydraulique allie robustesse, polyvalence et facilité d’usage pour le cintrage précis de tubes dans différents contextes professionnels.
Pour tube : Acier
Formes : 3/8 - 1/2 - 3/4 - 1 - 1.1/4"
Vérin : Manuel - n°1
Type : Flasques coulissants
kg : 44,500
La cintreuse hydraulique manuelle VIRAX 240233 fonctionne par actionnement manuel d’un levier qui met en pression un vérin hydraulique simple effet avec rappel du piston par ressort. L’utilisation doit impérativement se faire sur un plan horizontal.
Pour réaliser un cintrage, il faut d’abord dévisser complètement la molette supérieure du vérin pour purger l’air. Ensuite, positionner symétriquement les diabolos sur les flasques coulissants selon le diamètre du tube à cintrer, puis fixer la forme de cintrage adaptée sur l’embout du piston, en fonction du diamètre du tube et de l’angle souhaité (réglable de 0° à 90°).
Le levier est actionné verticalement jusqu’à atteindre l’angle désiré. Après cintrage, la molette grise de retour est dévissée pour ramener le piston en position initiale.
La cintreuse est utilisée pour cintrer des tubes gaz en acier de 3/8" à 1.1/4" avec les formes fournies, ainsi que des tubes serrurier et multicouches avec des formes et accessoires spécifiques. Le coffret comprend les formes et diabolos nécessaires au positionnement symétrique des tubes.
En cas de transport, il faut visser la molette supérieure du bouchon du réservoir pour éviter toute fuite d’huile. Pour l’entretien, l’huile de vérin Virax doit être utilisée exclusivement, en évitant l’introduction de corps étrangers dans le réservoir.
Le cintrage s’effectue par étapes, avec un guide pratique pour déduire la côte à marquer sur le tube avant cintrage, en tenant compte du rayon de la forme. Par exemple, pour un tube de 1"1/4 avec une forme de rayon 135 mm, la côte à déduire est de 29 mm. Cette côte est un repère à placer au milieu de la forme pour obtenir la longueur souhaitée après cintrage.
Les flasques coulissants permettent le cintrage coude dans coude. Le positionnement symétrique des diabolos et leur bon emboîtement sont nécessaires pour ne pas détériorer le vérin.
Cette cintreuse est adaptée à une utilisation sur chantier ou en préfabrication pour le cintrage précis de tubes gaz en acier, avec un angle de cintrage modulable et une gamme de formes couvrant les diamètres standards.
Pour réaliser un cintrage, il faut d’abord dévisser complètement la molette supérieure du vérin pour purger l’air. Ensuite, positionner symétriquement les diabolos sur les flasques coulissants selon le diamètre du tube à cintrer, puis fixer la forme de cintrage adaptée sur l’embout du piston, en fonction du diamètre du tube et de l’angle souhaité (réglable de 0° à 90°).
Le levier est actionné verticalement jusqu’à atteindre l’angle désiré. Après cintrage, la molette grise de retour est dévissée pour ramener le piston en position initiale.
La cintreuse est utilisée pour cintrer des tubes gaz en acier de 3/8" à 1.1/4" avec les formes fournies, ainsi que des tubes serrurier et multicouches avec des formes et accessoires spécifiques. Le coffret comprend les formes et diabolos nécessaires au positionnement symétrique des tubes.
En cas de transport, il faut visser la molette supérieure du bouchon du réservoir pour éviter toute fuite d’huile. Pour l’entretien, l’huile de vérin Virax doit être utilisée exclusivement, en évitant l’introduction de corps étrangers dans le réservoir.
Le cintrage s’effectue par étapes, avec un guide pratique pour déduire la côte à marquer sur le tube avant cintrage, en tenant compte du rayon de la forme. Par exemple, pour un tube de 1"1/4 avec une forme de rayon 135 mm, la côte à déduire est de 29 mm. Cette côte est un repère à placer au milieu de la forme pour obtenir la longueur souhaitée après cintrage.
Les flasques coulissants permettent le cintrage coude dans coude. Le positionnement symétrique des diabolos et leur bon emboîtement sont nécessaires pour ne pas détériorer le vérin.
Cette cintreuse est adaptée à une utilisation sur chantier ou en préfabrication pour le cintrage précis de tubes gaz en acier, avec un angle de cintrage modulable et une gamme de formes couvrant les diamètres standards.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quels types de tubes cette cintreuse hydraulique manuelle peut-elle cintrer ?
Elle est conçue pour cintrer des tubes gaz série moyenne et forte, des tubes acier de 3/8" à 1.1/4" (réf. 240233) ainsi que d’autres modèles couvrant jusqu’à 4". Elle peut également cintrer des tubes serrurier de 12 à 45 mm et des tubes multicouches de 40 à 63 mm.
Comment fonctionne le système hydraulique de cette cintreuse ?
La cintreuse utilise un circuit hydraulique simple effet avec un rappel du piston par ressort, permettant une utilisation manuelle efficace et un contrôle précis du cintrage.
Quels accessoires sont fournis avec la cintreuse pour faciliter son usage ?
La machine est livrée dans un coffre en bois contenant les formes nécessaires au cintrage ainsi que les accessoires adaptés, facilitant ainsi la mise en œuvre sur chantier ou en préfabrication.
Quels sont les conseils spécifiques pour l’entretien et l’utilisation de cette cintreuse ?
Il est recommandé d’utiliser l’huile de vérin Virax pour l’entretien, d’éviter l’introduction de corps étrangers dans le réservoir lors du remplissage du vérin, et d’employer la cintreuse sur un plan horizontal pour garantir son bon fonctionnement.
Quelle est la plage d’angle de cintrage offerte par ce modèle ?
La cintreuse permet un cintrage réglable avec un angle allant de 0° à 90°, offrant une grande flexibilité pour différentes applications.
