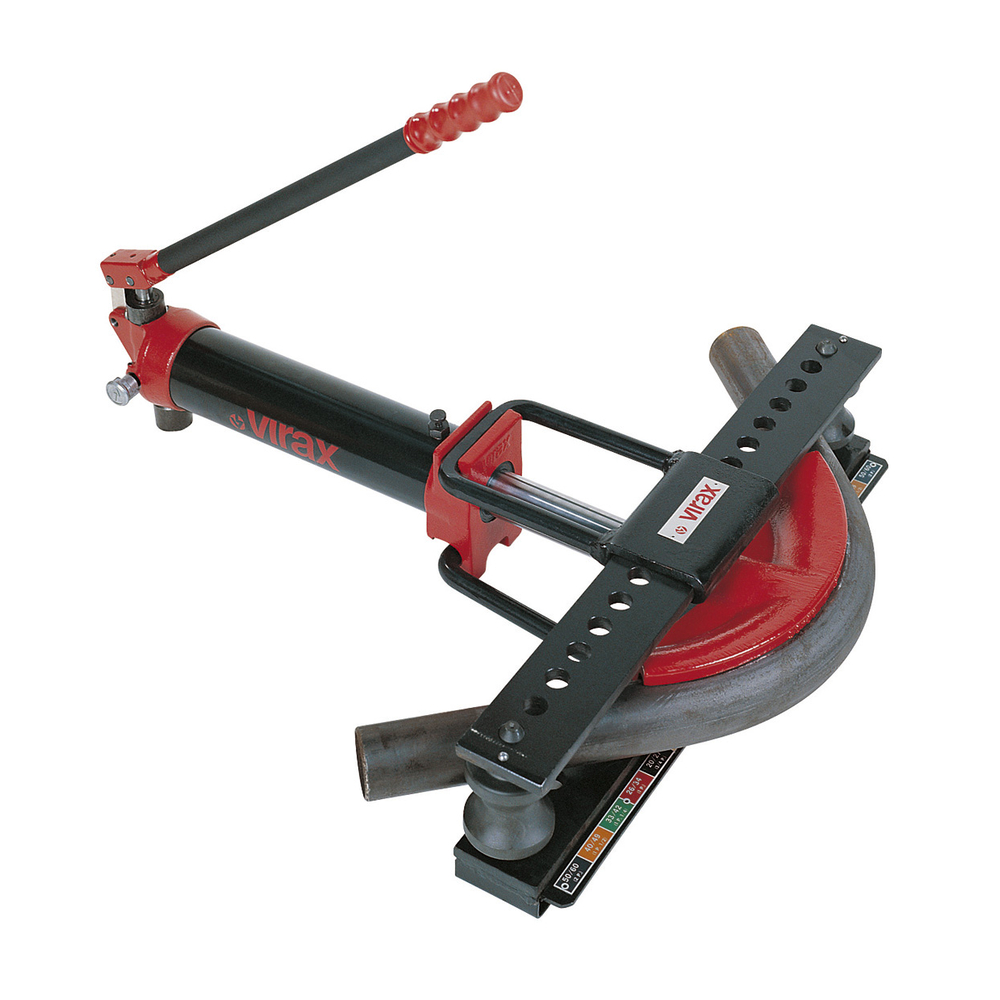

Cintr hydr manuel 40-50-63mm multicouche VIRAX - 240249
Référence : V066240249
Découvrez Cintr hydr manuel 40-50-63mm multicouche VIRAX - 240249 disponible à l'achat
- Pour tubes gaz série moyenne et série forte.
- Cintreuse hydraulique pour chantiers et préfabrication.
- Circuit simple effet avec rappel du piston par ressort.
- Livrée dans un coffre bois avec formes et accessoires.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Schéma
1 document
Voir plus de documents
Cette cintreuse hydraulique manuelle VIRAX, référence 240249, est spécialement conçue pour le cintrage de tubes multicouches de diamètres 40, 50 et 63 mm.
Elle est adaptée aux tubes gaz série moyenne et série forte, ainsi qu’aux tubes serrurier et multicouches.
Cet outil polyvalent peut être utilisé aussi bien sur chantier que pour la préfabrication.
La cintreuse fonctionne avec un circuit hydraulique simple effet, équipé d’un rappel du piston par ressort.
Elle dispose d’un vérin manuel n°2 et de flasques coulissants pour une meilleure maniabilité.
Le poids total de l’outil est de 54 kg.
Elle permet un angle de cintrage de 0° à 90°.
Sa capacité couvre les tubes gaz de 3/8" à 4" selon les normes NFA 49115 et EN10255, les tubes serrurier de 12 à 45 mm et les tubes multicouches de 40 à 63 mm.
La cintreuse est livrée dans un coffre en bois, avec les formes de cintrage nécessaires et les accessoires adaptés.
Elle est conçue pour une utilisation sur un plan horizontal.
Pour un entretien optimal, il est conseillé d’utiliser l’huile de vérin Virax spécifique (référence 240101).
Il est important de prendre des précautions lors du remplissage du réservoir afin d’éviter l’introduction de corps étrangers qui pourraient compromettre le fonctionnement du vérin.
Les formes de cintrage pour tubes multicouches ont des rayons adaptés : 160 mm pour 40 mm, 200 mm pour 50 mm et 252 mm pour 63 mm.
Les diabolos correspondants pour flasques coulissants sont fournis et doivent être positionnés sur les repères 1"1/4, 1"1/2 et 2" selon le diamètre du tube.
La cintreuse garantit un cintrage précis grâce à ses formes et diabolos adaptés.
Les flasques coulissants assurent une bonne visibilité et une maniabilité facilitée lors de l’opération de cintrage.
En résumé, cette cintreuse hydraulique manuelle VIRAX est un outil robuste, fiable et polyvalent, idéal pour le cintrage efficace de tubes multicouches, gaz et serrurier.
Elle offre une grande capacité d’adaptation aux différents diamètres et répond aux exigences des chantiers comme de la préfabrication.
Cette cintreuse fonctionne avec un circuit simple effet et un rappel du piston par ressort, assurant un usage manuel efficace. Elle permet un angle de cintrage de 0° à 90°, avec une grande capacité de cintrage également compatible avec des tubes gaz de 3/8" à 4" et des tubes serrurier de 12 à 45 mm.
Le produit est livré dans un coffre en bois comprenant les formes et les accessoires nécessaires. Pour un bon entretien, il est recommandé d’utiliser l’huile de vérin Virax et de prendre soin d’éviter l’introduction de corps étrangers dans le réservoir lors du remplissage du vérin. L’utilisation doit se faire sur un plan horizontal.
Caractéristiques techniques principales :
- Référence : 240249
- Type de tube : multicouche
- Diamètres compatibles : 40, 50, 63 mm
- Vérin : manuel n°2
- Type de flasques : coulissants
- Poids : 54 kg
- Angle de cintrage : 0° à 90°
Cette cintreuse allie robustesse, précision et facilité d’utilisation, avec un conditionnement complet pour une mise en œuvre rapide et sécurisée sur site.
Pour tube : Multicouche
Formes : 40 - 50 - 63 mm
Vérin : Manuel - n°2
Type : Flasques coulissants
kg : 54,000
Pour effectuer le cintrage manuel, il faut actionner le levier verticalement jusqu’à atteindre l’angle désiré. Après cintrage, la molette grise de retour doit être dévissée pour ramener le piston en position initiale.
Les diabolos doivent être positionnés sur les repères correspondants aux diamètres des tubes : 1"1/4 pour 40 mm, 1"1/2 pour 50 mm, et 2" pour 63 mm. Le cintrage s’effectue avec des formes adaptées aux rayons spécifiques : 160 mm pour 40 mm, 200 mm pour 50 mm et 252 mm pour 63 mm.
La cintreuse est destinée au cintrage de tubes multicouches, ainsi que pour tubes gaz série moyenne et forte, sur chantier ou en préfabrication. Elle est livrée dans un coffre en bois comprenant les formes et accessoires nécessaires.
Pour garantir un bon fonctionnement, il est conseillé d’utiliser l’huile de vérin Virax spécifique et de veiller à éviter l’introduction de corps étrangers lors du remplissage du réservoir d’huile.
En cas de fonctionnement non conforme, il est important de vérifier que le vérin est utilisé sur un plan horizontal et que les diabolos sont bien positionnés et emboîtés symétriquement sur les flasques coulissants.
Ce mode d’utilisation permet d’obtenir un cintrage précis et adapté aux différents diamètres de tubes multicouches, avec un angle réglable de 0° à 90°.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quels types de tubes cette cintreuse hydraulique manuelle peut-elle cintrer ?
Elle est conçue pour cintrer des tubes multicouches de diamètres 40, 50 et 63 mm, ainsi que des tubes gaz série moyenne et série forte. Elle est également compatible avec des tubes gaz de 3/8" à 4" et des tubes serrurier de 12 à 45 mm.
Comment fonctionne le système hydraulique de cette cintreuse ?
La cintreuse utilise un circuit hydraulique simple effet avec un rappel du piston assuré par un ressort, ce qui permet un fonctionnement manuel efficace et précis.
Quelle est la plage d’angle de cintrage possible avec ce modèle ?
Elle permet un cintrage d’angle allant de 0° à 90°, offrant une grande flexibilité pour différentes applications sur chantier ou en préfabrication.
Quels accessoires sont fournis avec la cintreuse ?
Le produit est livré dans un coffre en bois comprenant les formes nécessaires ainsi que les accessoires pour une mise en œuvre rapide et sécurisée.
Quelles précautions sont recommandées pour l’entretien et l’utilisation ?
Il est conseillé d’utiliser l’huile de vérin Virax pour l’entretien et d’éviter l’introduction de corps étrangers dans le réservoir lors du remplissage du vérin. L’utilisation doit se faire sur un plan horizontal pour garantir un bon fonctionnement.
