Cintr hydr manuel serrur sans formes VIRAX - 240279
Référence : V066240279
Découvrez Cintr hydr manuel serrur sans formes VIRAX - 240279 disponible à l'achat
- Cintreuse hydraulique manuelle
- Compatible avec tubes métalliques
- Nécessite formes séparées
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Schéma
1 document
Voir plus de documents

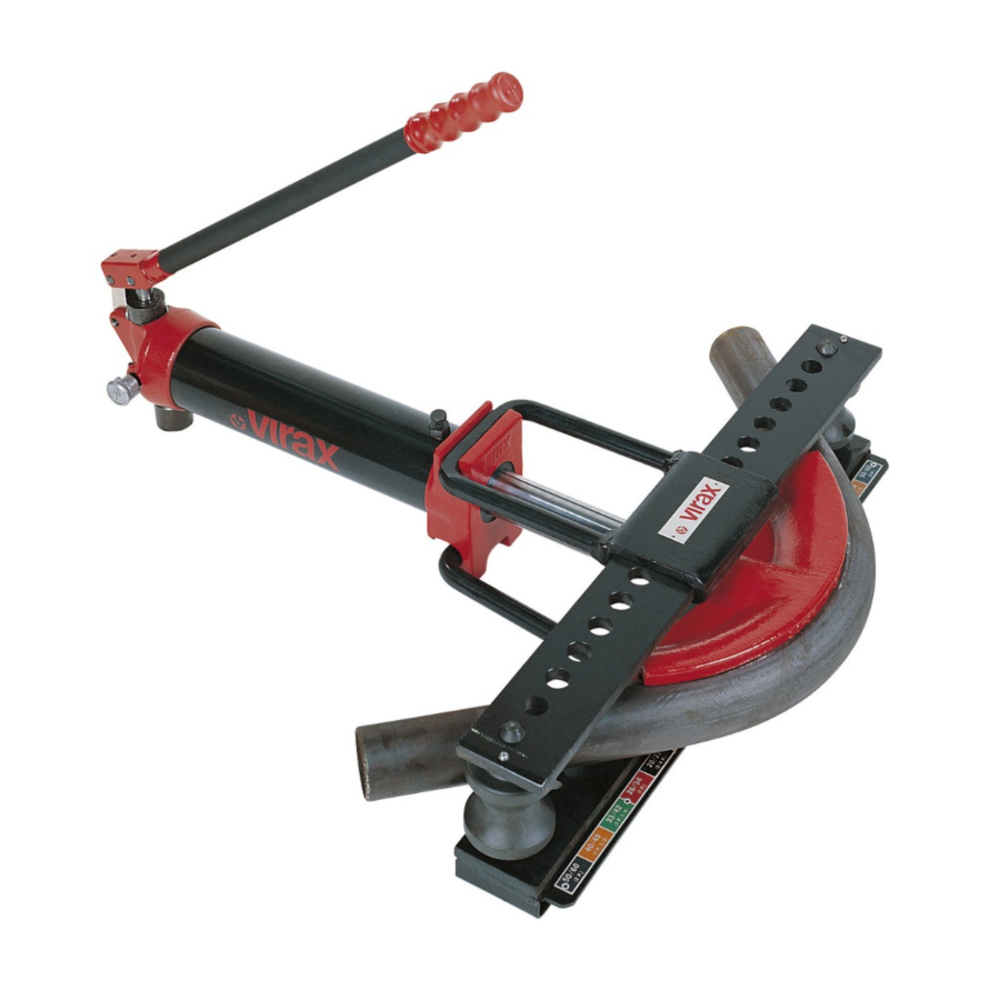

Cette cintreuse hydraulique manuelle VIRAX, référence 240279, est spécialement conçue pour le cintrage de tubes serrurier avec un diamètre extérieur compris entre 12 et 45 mm.
Elle s'adresse principalement aux professionnels pour une utilisation en chantier ou en préfabrication.
Le fonctionnement repose sur un circuit hydraulique simple effet avec un rappel du piston assuré par un ressort.
Le vérin est manuel, de type flasques coulissants, garantissant une manipulation précise et efficace.
L’appareil pèse 58 kg, assurant une robustesse adaptée aux conditions de travail exigeantes.
La cintreuse est livrée sans forme de cintrage, celles-ci devant être commandées séparément en fonction du diamètre et du type de tube à cintrer.
Pour un cintrage précis et conforme, il est recommandé d’utiliser les formes adaptées, positionnées sur des diabolos symétriques.
Le cintrage maximal réalisable est de 90°.
Le principe d’utilisation est le suivant :
- dévisser complètement la molette supérieure du vérin pour purger l’air,
- positionner les diabolos symétriquement sur les flasques selon le diamètre du tube,
- fixer la forme de cintrage sur l’embout du piston,
- visser la molette de retour grise sur le côté,
- actionner verticalement le levier pour cintrer jusqu’à l’angle désiré,
- puis dévisser la molette de retour pour ramener le piston en position initiale.
La cintreuse permet également le cintrage coude dans coude grâce à ses flasques coulissants.
Les formes disponibles couvrent un large éventail de diamètres et de rayons de cintrage, adaptés aux tubes gaz, tubes serrurier et tubes multicouches (ces derniers uniquement avec le vérin N°2 et flasques coulissants).
De nombreux accessoires et options sont disponibles, notamment des coffres de transport, trépieds, limiteurs de course pour vérin électrique, ainsi que des compléments de cintrage pour tubes de plus gros diamètres.
Pour garantir un bon entretien et une longévité optimale, il est conseillé d’utiliser exclusivement l’huile de vérin Virax.
Il est important d’éviter l’introduction de corps étrangers dans le réservoir lors du remplissage du vérin, sous peine de dysfonctionnement.
L’utilisation doit impérativement se faire sur un plan horizontal.
En résumé, cette cintreuse hydraulique manuelle VIRAX est un outil professionnel robuste et précis, adapté au cintrage de tubes serrurier de 12 à 45 mm.
Elle offre un fonctionnement simple et fiable, nécessitant des formes de cintrage adaptées (non fournies).
Sa conception robuste et ses nombreuses options en font un équipement idéal pour les professionnels exigeants.
Capacité mm : Ø 12 à 45
Type : Flasques coulissants
Vérin : manuel - n° 2
kg : 58,000
Le cintrage s’effectue en actionnant verticalement le levier jusqu’à atteindre l’angle désiré, avec un maximum de 90°. Pour ramener le piston à sa position initiale, il faut dévisser la molette de retour. La cintreuse permet également de réaliser des cintrages coude dans coude grâce aux flasques coulissants.
L’appareil est destiné au cintrage de tubes serrurier avec un diamètre extérieur compris entre 12 et 45 mm, et peut être utilisé en chantier ou en préfabrication. Pour un cintrage précis, il est essentiel d’utiliser les formes adaptées, positionnées correctement sur les diabolos.
En cas de transport, la molette supérieure du bouchon du réservoir doit être vissée jusqu’au blocage pour éviter toute fuite d’huile. Pour garantir un bon fonctionnement, il est conseillé d’utiliser exclusivement l’huile de vérin Virax et de veiller à ne pas introduire de corps étrangers dans le réservoir lors du remplissage.
Un guide pratique permet de déterminer la côte à déduire pour obtenir une dimension précise après cintrage, en fonction du diamètre du tube et du rayon de cintrage de la forme utilisée. Cette côte est calculée à partir du rayon de la forme multiplié par un coefficient (0,2146), avec une marge pratique généralement supérieure de 1 à 3 mm.
Enfin, l’utilisation doit se faire sur un plan horizontal et le positionnement symétrique des diabolos est indispensable pour ne pas détériorer le vérin.
Ce résumé reflète strictement les indications d’usage telles qu’exprimées dans les documents fournis.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quelle est la plage de diamètres des tubes que cette cintreuse peut cintrer ?
La cintreuse hydraulique manuelle VIRAX 240279 est conçue pour cintrer des tubes serrurier d’un diamètre compris entre 12 et 45 mm.
Comment fonctionne le système hydraulique de cette cintreuse ?
Elle utilise un circuit simple effet avec un rappel du piston par ressort, ce qui permet une manipulation précise grâce à des flasques coulissants et un vérin manuel de type n° 2.
Quelles sont les conditions d’utilisation recommandées pour cette cintreuse ?
Il est conseillé d’utiliser la cintreuse sur un plan horizontal pour garantir un fonctionnement optimal et d’éviter l’introduction de corps étrangers dans le réservoir lors du remplissage du vérin.
Est-ce que la cintreuse est livrée avec les formes nécessaires au cintrage ?
Non, cette cintreuse est livrée sans forme, il est donc nécessaire de se procurer les formes séparément pour le cintrage.
Quels sont les conseils d’entretien spécifiques pour ce produit ?
Pour assurer la longévité de la cintreuse, il est recommandé d’utiliser l’huile de vérin Virax et de prendre soin d’éviter l’introduction de corps étrangers dans le réservoir lors du remplissage du vérin.
