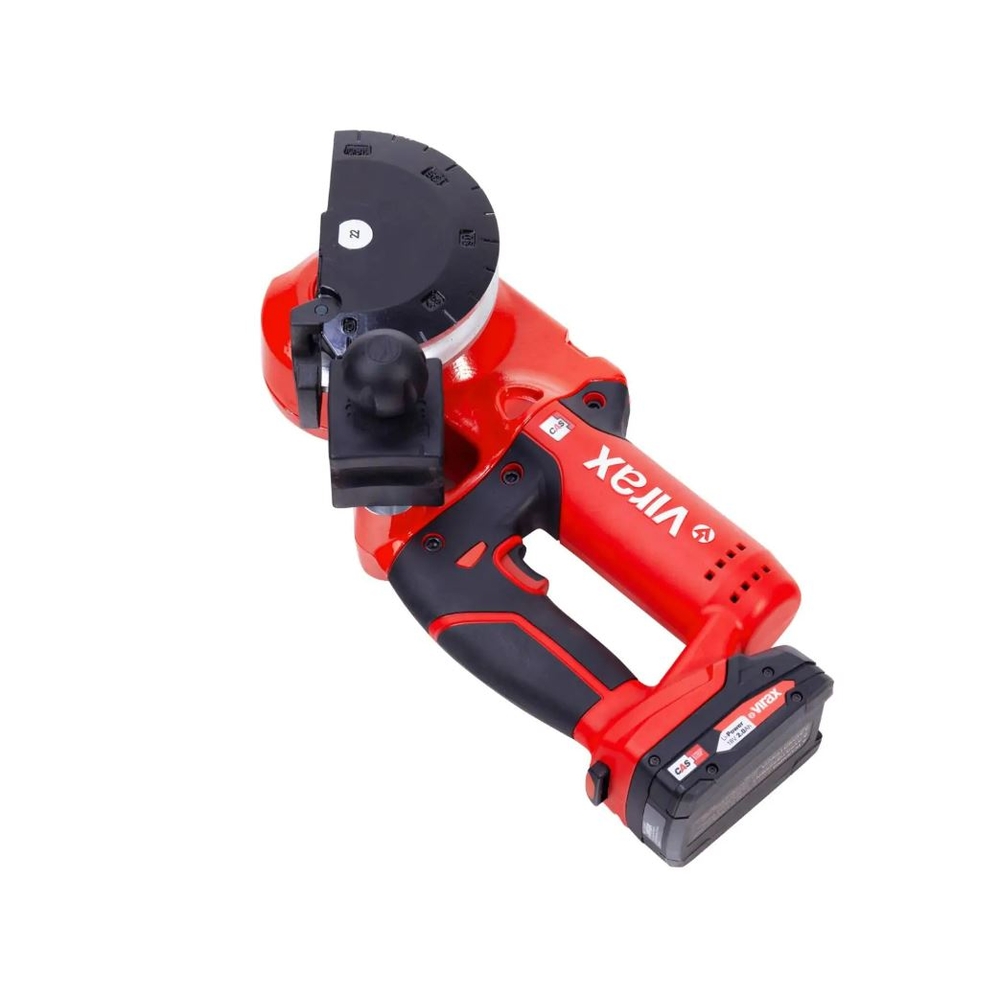

Ministem cintreuse 18V 3/8-1/2-5/8-3/4-7/8" VIRAX - 251780
Référence : V066251780
Découvrez Ministem cintreuse 18V 3/8-1/2-5/8-3/4-7/8" VIRAX - 251780 disponible à l'achat
Les points clés
- Ultra légère et compacte pour un usage quotidien facile
- Cintrages jusqu'à 180° dans tous les plans
- Grande autonomie avec 125 cintrages par charge
- Changement rapide des formes sans outils
- Carter en aluminium pour durabilité et légèreté
2 013,68 € TTC 1 678,07 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Ces produits devraient vous intéresser

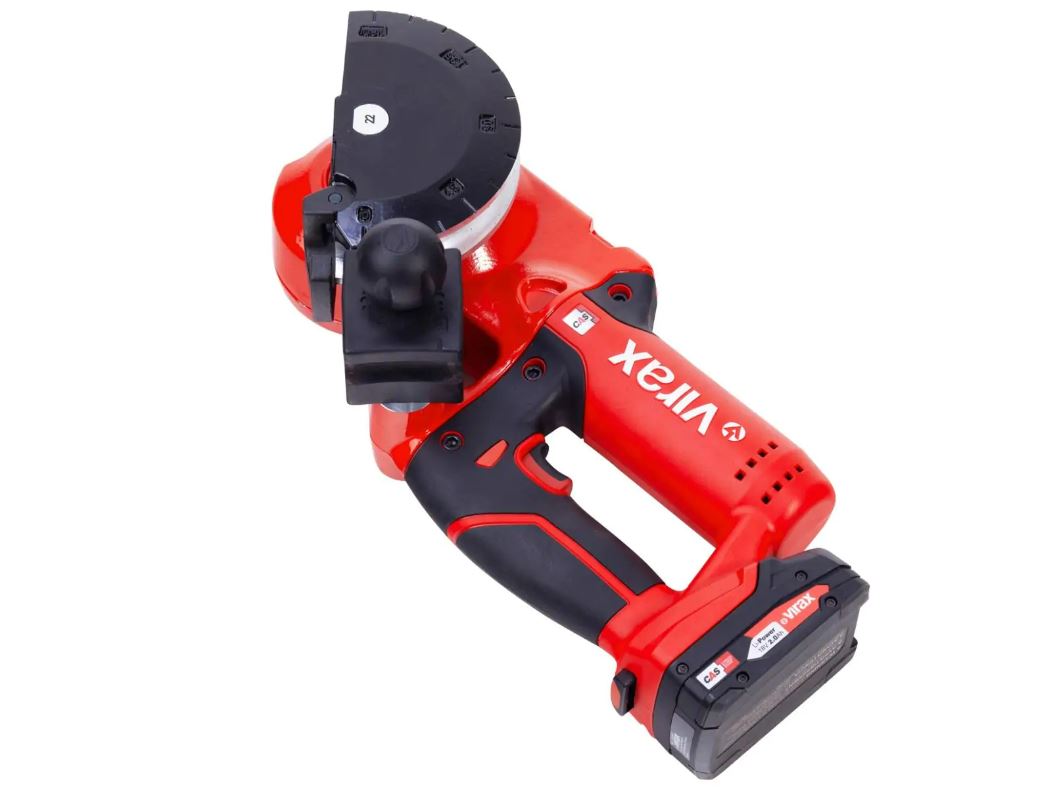

La cintreuse électroportative Ministem 18V VIRAX, modèle réf. 251780, est spécialement conçue pour les petites installations et pavillons de taille moyenne, en neuf ou en rénovation.
Elle est particulièrement adaptée aux travaux autour des chaudières murales, salles de bains, cuisines et sanitaires.

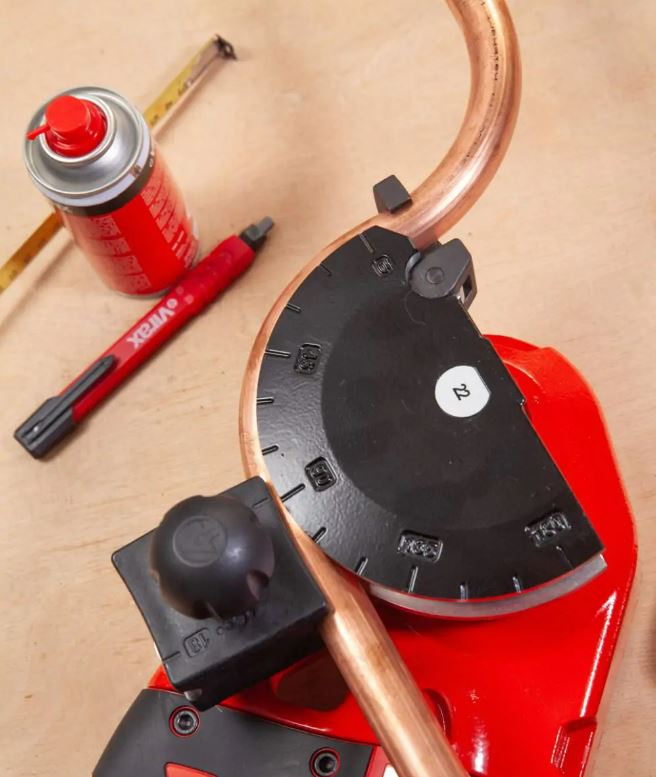

Cette machine permet un cintrage précis de tubes cuivre jusqu’au diamètre 22 mm (7/8"), acier inoxydable jusqu’à 18 mm, et multicouche jusqu’à 26 mm.
Ultra légère et compacte, elle pèse 4,9 kg sans batterie et 5,9 kg en fonctionnement avec batterie, facilitant ainsi son usage quotidien et son transport.
La cintreuse offre une grande autonomie, avec la capacité de réaliser jusqu’à 125 cintrages sur tube cuivre Ø 18 mm à 90° avec une seule batterie Lithium-Ion CAS 18V - 2Ah, rechargeable en seulement 40 minutes.
Son angle de cintrage est réglable et précis, de 0 à 180°, grâce à un variateur de vitesse intégré.
Elle permet des cintrages coude dans coude très rapprochés, dans tous les plans, même complexes, grâce à ses formes en aluminium avec crochet articulé exclusif Virax, facilitant aussi la mise en place et le retrait du tube.
Le changement des formes et contre-formes s’effectue rapidement et sans outil.
La machine est compatible avec le trépied réf. 251809 de la cintreuse Eurostem®, permettant un travail à hauteur d’homme.
Un inverseur de sens de rotation facilite la libération du tube après cintrage et remet la forme en position 0°.
Le carter en aluminium léger et robuste protège les engrenages dotés d’un revêtement anti-usure.
La poignée en polypropylène chargé en fibre de verre assure une bonne prise en main.
Les formes en aluminium garantissent une excellente durée de vie, une grande résistance à la corrosion et aux contraintes de cintrage, avec un marquage angulaire tous les 15°. Les contre-formes en PA6 assurent un excellent glissement du tube, minimisant la formation de plis, et sont munies d’un axe exclusif avec bille anti-éjection pour un retrait facile d’une seule main.
Caractéristiques techniques détaillées :
- Angle de cintrage : 0° à 180°
- Capacité tubes cuivre écroui et recuit EN 1057, épaisseur 1 à 1,5 mm : Ø 10 - 22 mm
- Tubes cuivre EN 12735-1 (réfrigération et climatisation) : Ø 3/8 - 7/8"
- Tubes acier inoxydable, épaisseur max. 1,2 mm : Ø 10 - 18 mm
- Tubes multicouche : Ø 14 - 26 mm
Dimensions : 372 x 194 x 111 mm (L x l x H sans batterie).
Poids : 5,00 kg sans batterie.
Niveau sonore : 78 dB(A) pression acoustique, 87 dB(A) intensité acoustique.
Valeur totale des vibrations : ≤ 1,29 m/s².

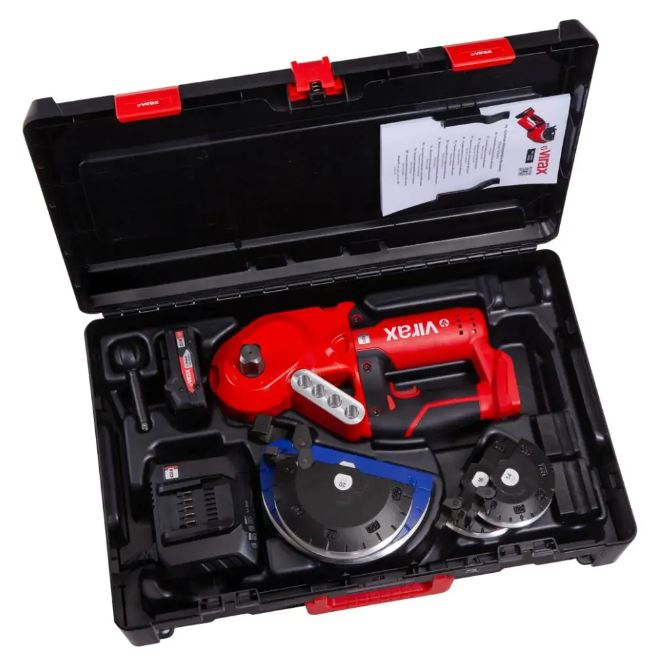

La cintreuse est livrée avec une batterie Lithium-Ion CAS 18V - 2,0 Ah, un chargeur rapide et un coffret Virabox.
Les formes fournies couvrent les diamètres 3/8-1/2-5/8-3/4-7/8".
Conditions d’utilisation et recommandations :
- Il est recommandé d’utiliser le trépied réf. 251809 pour un travail à hauteur d’homme.
- Pour faciliter le cintrage des tubes métalliques, l’emploi de l’huile de cintrage en spray réf. 251804 est conseillé.
- Ne pas dépasser un angle de cintrage de 180° afin de permettre l’extraction du tube.
- En cas de déclenchement du limiteur de couple, il est conseillé de nettoyer le tube ou d’utiliser de l’huile de cintrage pour réduire les efforts.
Avantages produit :
- Ultra légère et compacte pour un usage quotidien sans fatigue.
- Grande autonomie avec recharge rapide.
- Cintrages précis jusqu’à 180° dans tous les plans.
- Changement rapide des formes et contre-formes sans outil.
- Matériaux robustes et durables, résistants à la corrosion.
Maintenance et entretien :
- Vérifier régulièrement l’état des formes, contre-formes et éléments de fixation.
- Nettoyer les ouïes d’aération du moteur sans introduire de liquide, en privilégiant un nettoyage à l’air comprimé.
- Confier les réparations au service après-vente Virax.
Le rangement et le transport sont facilités grâce au coffret Virabox fourni.
Cette description est issue des informations techniques, notices et visuels fournis, notamment du manuel utilisateur VIRAX (pages 1 à 20) et de la fiche produit commerciale (page 1).
Cintreuse compacte Ministem® conçue pour les petites installations et pavillons de taille moyenne, en neuf ou en rénovation, notamment pour chaudière murale, salle de bains, cuisine et sanitaires. Elle permet de cintrer des tubes cuivre jusqu’au diamètre 22 mm et 7/8", des tubes acier inoxydable jusqu’à 18 mm et des tubes multicouche jusqu’à 26 mm.
Ultra légère et compacte, la machine pèse seulement 4,9 kg seule et 5,9 kg en fonctionnement avec batterie, forme et contre-forme Ø 16 mm, facilitant ainsi une utilisation quotidienne sans fatigue et un transport aisé. Elle offre une grande autonomie avec une batterie Lithium-Ion CAS 18 V – 2,0 Ah, permettant jusqu’à 125 cintrages sur tube cuivre Ø 18 mm à 90°, et se recharge rapidement en 40 minutes.
Le cintrage est rapide, précis et régulier, avec un angle ajustable de 0 à 180° grâce à un variateur de vitesse. La machine permet des cintrages coude dans coude au plus court, dans tous les plans, même les plus complexes, jusqu’à 180°, grâce aux formes avec crochet articulé exclusif Virax, qui facilitent aussi la mise en place et le retrait.
L’inverseur de sens de rotation permet de libérer facilement le tube après cintrage et de remettre la forme en position 0°. Le carter est en aluminium léger et robuste, les engrenages bénéficient d’un revêtement anti-usure, et la poignée est en polypropylène chargé en fibre de verre. Le changement des formes et contre-formes s’effectue rapidement et sans outils.
Les formes en aluminium assurent une excellente durée de vie grâce à leur résistance à l’usure, aux contraintes de cintrage et à la corrosion, avec un marquage angulaire tous les 15°. Les contre-formes en PA6 facilitent la mise en place grâce à différents marquages, minimisent la formation de plis grâce à un excellent glissement du tube, et se retirent facilement d’une seule main grâce à un axe exclusif avec bille anti-éjection.
La cintreuse est compatible avec le trépied réf. 251809 (optionnel) pour un travail à hauteur d’homme. Pour faciliter le cintrage des tubes métalliques, il est recommandé d’utiliser une huile de cintrage en spray (réf. 251804).
Caractéristiques techniques principales :
- Angle de cintrage jusqu’à 180°
- Tubes cuivre écroui et recuit EN 1057, épaisseur 1 à 1,5 mm, Ø 10 - 22 mm
- Tubes cuivre EN 12735-1 pour réfrigération et climatisation, Ø 3/8 - 7/8"
- Tubes acier inoxydable, épaisseur max 1,2 mm, Ø 10 - 18 mm
- Tubes multicouche, Ø 14 - 26 mm
Livrée en coffret Virabox avec une batterie Lithium-Ion CAS 18 V – 2,0 Ah et un chargeur rapide.
Cette cintreuse optimise le rapport poids/capacités pour répondre aux besoins des installations courantes, offrant légèreté, autonomie et précision dans un outil robuste et facile à utiliser.
Ultra légère et compacte, la machine pèse seulement 4,9 kg seule et 5,9 kg en fonctionnement avec batterie, forme et contre-forme Ø 16 mm, facilitant ainsi une utilisation quotidienne sans fatigue et un transport aisé. Elle offre une grande autonomie avec une batterie Lithium-Ion CAS 18 V – 2,0 Ah, permettant jusqu’à 125 cintrages sur tube cuivre Ø 18 mm à 90°, et se recharge rapidement en 40 minutes.
Le cintrage est rapide, précis et régulier, avec un angle ajustable de 0 à 180° grâce à un variateur de vitesse. La machine permet des cintrages coude dans coude au plus court, dans tous les plans, même les plus complexes, jusqu’à 180°, grâce aux formes avec crochet articulé exclusif Virax, qui facilitent aussi la mise en place et le retrait.
L’inverseur de sens de rotation permet de libérer facilement le tube après cintrage et de remettre la forme en position 0°. Le carter est en aluminium léger et robuste, les engrenages bénéficient d’un revêtement anti-usure, et la poignée est en polypropylène chargé en fibre de verre. Le changement des formes et contre-formes s’effectue rapidement et sans outils.
Les formes en aluminium assurent une excellente durée de vie grâce à leur résistance à l’usure, aux contraintes de cintrage et à la corrosion, avec un marquage angulaire tous les 15°. Les contre-formes en PA6 facilitent la mise en place grâce à différents marquages, minimisent la formation de plis grâce à un excellent glissement du tube, et se retirent facilement d’une seule main grâce à un axe exclusif avec bille anti-éjection.
La cintreuse est compatible avec le trépied réf. 251809 (optionnel) pour un travail à hauteur d’homme. Pour faciliter le cintrage des tubes métalliques, il est recommandé d’utiliser une huile de cintrage en spray (réf. 251804).
Caractéristiques techniques principales :
- Angle de cintrage jusqu’à 180°
- Tubes cuivre écroui et recuit EN 1057, épaisseur 1 à 1,5 mm, Ø 10 - 22 mm
- Tubes cuivre EN 12735-1 pour réfrigération et climatisation, Ø 3/8 - 7/8"
- Tubes acier inoxydable, épaisseur max 1,2 mm, Ø 10 - 18 mm
- Tubes multicouche, Ø 14 - 26 mm
Livrée en coffret Virabox avec une batterie Lithium-Ion CAS 18 V – 2,0 Ah et un chargeur rapide.
Cette cintreuse optimise le rapport poids/capacités pour répondre aux besoins des installations courantes, offrant légèreté, autonomie et précision dans un outil robuste et facile à utiliser.
Capacité
Angle de cintrage jusqu’à 180°.
Tube cuivre écroui et recuit EN 1057 épaisseur 1 à 1,5 mm : Ø 10 - 22 mm.
Tube cuivre EN 12735-1 pour réfrigération et climatisation : Ø 3/8 - 7/8".
Tube acier inoxydable épaisseur 1,2 mm maxi : Ø 10 - 18 mm.
Tube multicouche : Ø 14 - Ø 26 mm.
Conseils
Pour un travail à hauteur d’homme, utilisez le trépied (réf. 251809).
Pour réduire les efforts et faciliter le cintrage des tubes métalliques, utilisez l’huile de cintrage en spray (réf. 251804).
Formes compatibles avec l'Eurostem® III (selon capacités autorisées de la Ministem® et sauf formes à rayon concentrique).
Contre-formes spécifiques à la Ministem®.
Livré avec
- 1 batterie Lithium-Ion CAS 18 V - 2,0 Ah, 1 chargeur rapide.
- En coffret Virabox.
Forme Ø : 3/8-1/2-5/8-3/4-7/8"
Coffret : 1 Virabox
kg : 11,520
La cintreuse électroportative Ministem 18V s’utilise en insérant la batterie jusqu’au déclic du bouton de verrouillage. L’utilisateur installe ensuite la forme de cintrage adaptée au diamètre du tube à cintrer, en ouvrant le crochet de forme pour faciliter la mise en place du tube. Si nécessaire, la forme peut être orientée à la position initiale 0° grâce à l’actionneur et à l’inverseur de sens de rotation.
Le tube est placé dans la gorge de la forme, puis la contre-forme de même diamètre est sélectionnée et insérée autour du tube à l’aide de son axe, lequel est bloqué dans un logement spécifique. Le repère 0° de la forme doit être aligné avec celui de la contre-forme, et le tube doit être en contact avec toute la surface de la contre-forme.
Avant de commencer le cintrage, l’inverseur de sens de rotation doit être positionné vers le bas pour une rotation dans le sens horaire. L’utilisateur appuie sur l’actionneur pour lancer le cintrage, qu’il maintient jusqu’à atteindre l’angle souhaité en alignant les graduations de la forme et de la contre-forme. L’élasticité du tube doit être prise en compte.
Pour extraire le tube, l’inverseur est placé vers le haut pour une rotation dans le sens anti-horaire. L’actionneur est pressé pour effectuer une légère marche arrière d’environ 15°, ce qui libère les efforts de résistance du tube. L’ensemble axe + contre-forme est alors retiré, puis le crochet de forme est ouvert pour faciliter la sortie du tube. La forme est repositionnée à 0° en utilisant la marche arrière motorisée, et l’inverseur remis vers le bas pour le prochain cintrage.
Le cintrage est possible jusqu’à un angle maximal de 180°. En cas de déclenchement du limiteur de couple (bruit de claquement) lors du cintrage d’un tube dans les capacités annoncées, il est conseillé de nettoyer le tube ou d’utiliser une huile de cintrage en spray pour réduire les efforts. Pour les tubes longs, il est recommandé de soutenir l’extrémité avec un trépied optionnel.
Le produit est destiné à être utilisé dans des contextes tels que les petites installations en neuf ou rénovation, notamment pour chaudières murales, salles de bains, cuisines et sanitaires. Il est compatible avec un trépied pour un travail à hauteur d’homme.
En cas de dysfonctionnement lié à un déclenchement automatique, cela peut être dû à une batterie presque vide, une surcharge ou une surchauffe, ou à un blocage mécanique. Dans ces cas, il faut recharger ou laisser refroidir la batterie et le moteur, respecter les capacités de cintrage, ou arrêter et redémarrer la machine. Si le moteur tourne mais que la forme ne tourne pas, la force de cintrage est trop élevée et il faut vérifier le respect des capacités.
Avant toute opération de maintenance ou réglage, la batterie doit être déconnectée. L’entretien comprend la vérification régulière des éléments de fixation, l’état des formes et contre-formes, et le nettoyage des ouïes d’aération sans introduire de liquide.
Le chargeur doit être utilisé dans une plage de température de 0°C à 50°C, avec la batterie insérée correctement. La batterie doit être laissée refroidir avant recharge si elle a été utilisée récemment. La LED du chargeur indique l’état de charge.
Enfin, il est recommandé de ne pas dépasser les capacités de cintrage indiquées et de toujours respecter les consignes d’utilisation pour garantir un fonctionnement optimal.
Le tube est placé dans la gorge de la forme, puis la contre-forme de même diamètre est sélectionnée et insérée autour du tube à l’aide de son axe, lequel est bloqué dans un logement spécifique. Le repère 0° de la forme doit être aligné avec celui de la contre-forme, et le tube doit être en contact avec toute la surface de la contre-forme.
Avant de commencer le cintrage, l’inverseur de sens de rotation doit être positionné vers le bas pour une rotation dans le sens horaire. L’utilisateur appuie sur l’actionneur pour lancer le cintrage, qu’il maintient jusqu’à atteindre l’angle souhaité en alignant les graduations de la forme et de la contre-forme. L’élasticité du tube doit être prise en compte.
Pour extraire le tube, l’inverseur est placé vers le haut pour une rotation dans le sens anti-horaire. L’actionneur est pressé pour effectuer une légère marche arrière d’environ 15°, ce qui libère les efforts de résistance du tube. L’ensemble axe + contre-forme est alors retiré, puis le crochet de forme est ouvert pour faciliter la sortie du tube. La forme est repositionnée à 0° en utilisant la marche arrière motorisée, et l’inverseur remis vers le bas pour le prochain cintrage.
Le cintrage est possible jusqu’à un angle maximal de 180°. En cas de déclenchement du limiteur de couple (bruit de claquement) lors du cintrage d’un tube dans les capacités annoncées, il est conseillé de nettoyer le tube ou d’utiliser une huile de cintrage en spray pour réduire les efforts. Pour les tubes longs, il est recommandé de soutenir l’extrémité avec un trépied optionnel.
Le produit est destiné à être utilisé dans des contextes tels que les petites installations en neuf ou rénovation, notamment pour chaudières murales, salles de bains, cuisines et sanitaires. Il est compatible avec un trépied pour un travail à hauteur d’homme.
En cas de dysfonctionnement lié à un déclenchement automatique, cela peut être dû à une batterie presque vide, une surcharge ou une surchauffe, ou à un blocage mécanique. Dans ces cas, il faut recharger ou laisser refroidir la batterie et le moteur, respecter les capacités de cintrage, ou arrêter et redémarrer la machine. Si le moteur tourne mais que la forme ne tourne pas, la force de cintrage est trop élevée et il faut vérifier le respect des capacités.
Avant toute opération de maintenance ou réglage, la batterie doit être déconnectée. L’entretien comprend la vérification régulière des éléments de fixation, l’état des formes et contre-formes, et le nettoyage des ouïes d’aération sans introduire de liquide.
Le chargeur doit être utilisé dans une plage de température de 0°C à 50°C, avec la batterie insérée correctement. La batterie doit être laissée refroidir avant recharge si elle a été utilisée récemment. La LED du chargeur indique l’état de charge.
Enfin, il est recommandé de ne pas dépasser les capacités de cintrage indiquées et de toujours respecter les consignes d’utilisation pour garantir un fonctionnement optimal.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quels sont les diamètres de tubes compatibles avec cette cintreuse VIRAX Ministem ?
Cette cintreuse permet de cintrer des tubes cuivre écroui et recuit EN 1057 de Ø 10 à 22 mm, des tubes cuivre EN 12735-1 pour réfrigération et climatisation de 3/8 à 7/8", des tubes acier inoxydable d’un diamètre de 10 à 18 mm et des tubes multicouche de 14 à 26 mm.
Quelle est l’autonomie de la batterie et la rapidité de recharge pour cette cintreuse ?
La batterie Lithium-Ion CAS 18 V – 2,0 Ah offre une autonomie permettant jusqu’à 125 cintrages sur tube cuivre Ø 18 mm à 90°. La recharge complète de la batterie s’effectue en 40 minutes.
Comment cette cintreuse assure-t-elle la précision et la régularité des cintrages ?
Le variateur de vitesse intégré permet un angle de cintrage précis et régulier de 0 à 180°. Les formes en aluminium sont marquées tous les 15°, facilitant le repérage angulaire.
Quels sont les éléments techniques facilitant la mise en place et le retrait des tubes ?
Les formes disposent d’un crochet articulé exclusif Virax qui permet des cintrages coude dans coude au plus court et facilite la mise en place et le retrait. Les contre-formes en PA6 sont munies d’un axe avec bille anti-éjection pour un retrait facile d’une seule main sans risque de chute.
Quels sont les avantages du poids et de la conception de cette cintreuse pour une utilisation sur chantier ?
Ultra légère et compacte, la machine pèse seulement 4,9 kg seule et 5,9 kg en fonctionnement avec batterie, forme et contre-forme Ø 16 mm, ce qui facilite le transport et réduit la fatigue lors d’une utilisation quotidienne.
Comment libérer le tube après cintrage et remettre la forme en position initiale ?
Un inverseur de sens de rotation permet de libérer facilement le tube après cintrage et de remettre la forme en position 0°, simplifiant ainsi le travail et l’enchaînement des cintrages.
Quels accessoires sont compatibles ou recommandés pour cette cintreuse ?
La cintreuse est compatible avec le trépied réf. 251809, optionnel, permettant un travail à hauteur d’homme. Il est également conseillé d’utiliser une huile de cintrage en spray (réf. 251804) pour faciliter le cintrage des tubes métalliques.
