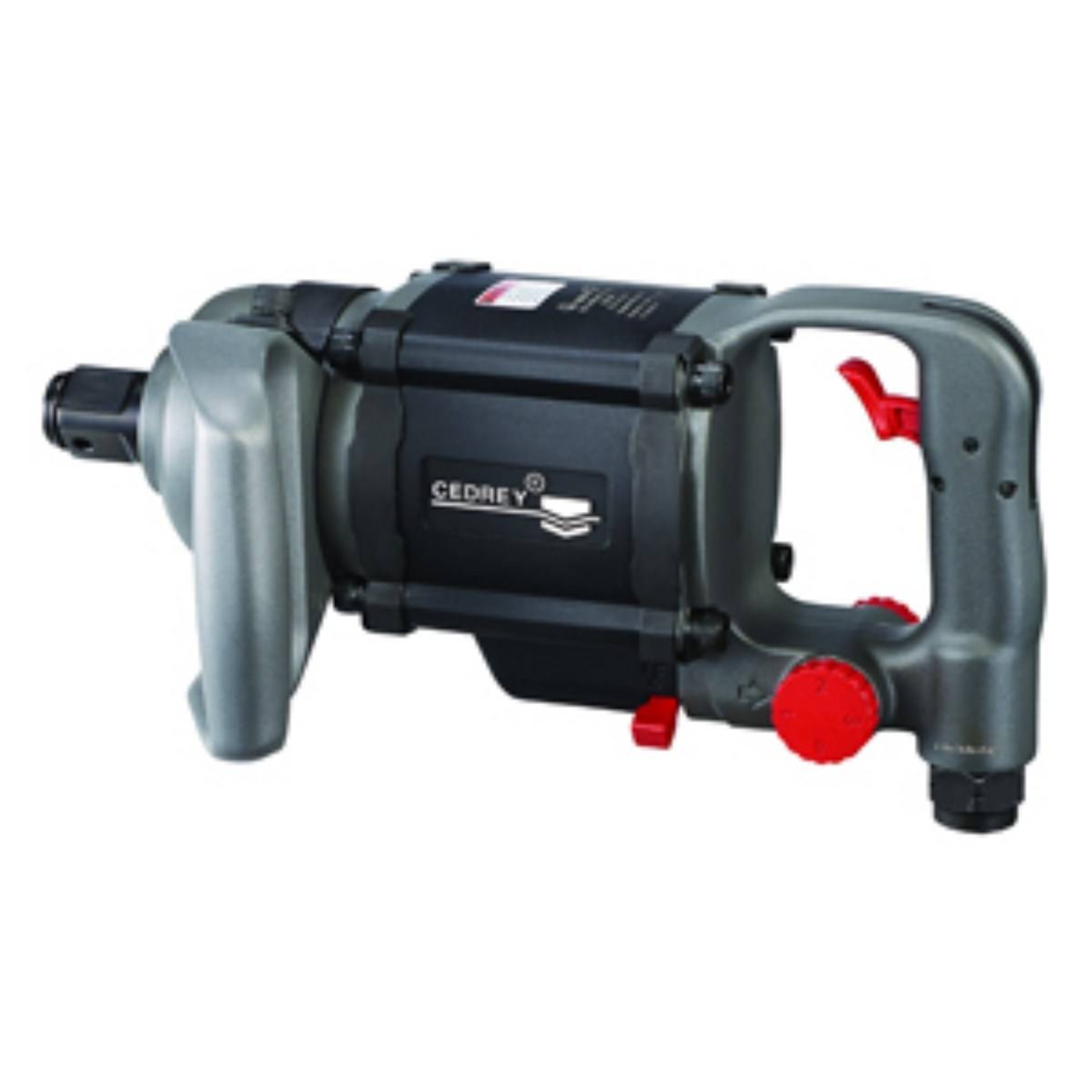

Cette clé à chocs droite 1'' à broche courte TWIN HAMMER CEDREY (référence UT8540) est un outil pneumatique ergonomique, léger et puissant, conçu pour une utilisation intensive.
Elle est particulièrement adaptée aux besoins des pneumaticiens, des ateliers poids lourds (PL), agricoles et des services de maintenance.
Pour des performances optimales, il est vivement recommandé d’utiliser des douilles chocs adaptées.
Le bon fonctionnement et la durabilité de la machine nécessitent impérativement un air épuré, lubrifié et régulé à 6,4 bar.
Cette clé à chocs est équipée d’un régulateur de couple à 8 positions, offrant 4 réglages en serrage et 4 en desserrage, ce qui la rend adaptée aussi bien aux droitiers qu’aux gauchers.
Elle intègre un système de frappe puissant et fiable à marteaux jumelés (Twin Hammer).
La poignée auxiliaire est réglable sur 360°, assurant une prise en main confortable et une meilleure maniabilité.
D’un point de vue technique, elle présente les caractéristiques suivantes :
- Taille du carré : 1''
- Type de broche : courte
- Couple maxi : 2500 Nm
- Couple de décollement : 3750 Nm
- Vitesse à vide : 4500 tours/minute
- Niveau sonore : 97 dB
- Niveau de vibration : 12 m/sec²
- Consommation d’air : 224 L/min
- Raccord : 1/2'' BSPT
- Pression de service : 6,40 bar
- Longueur : 324 mm
- Hauteur : 164 mm
- Poids : 6,67 kg

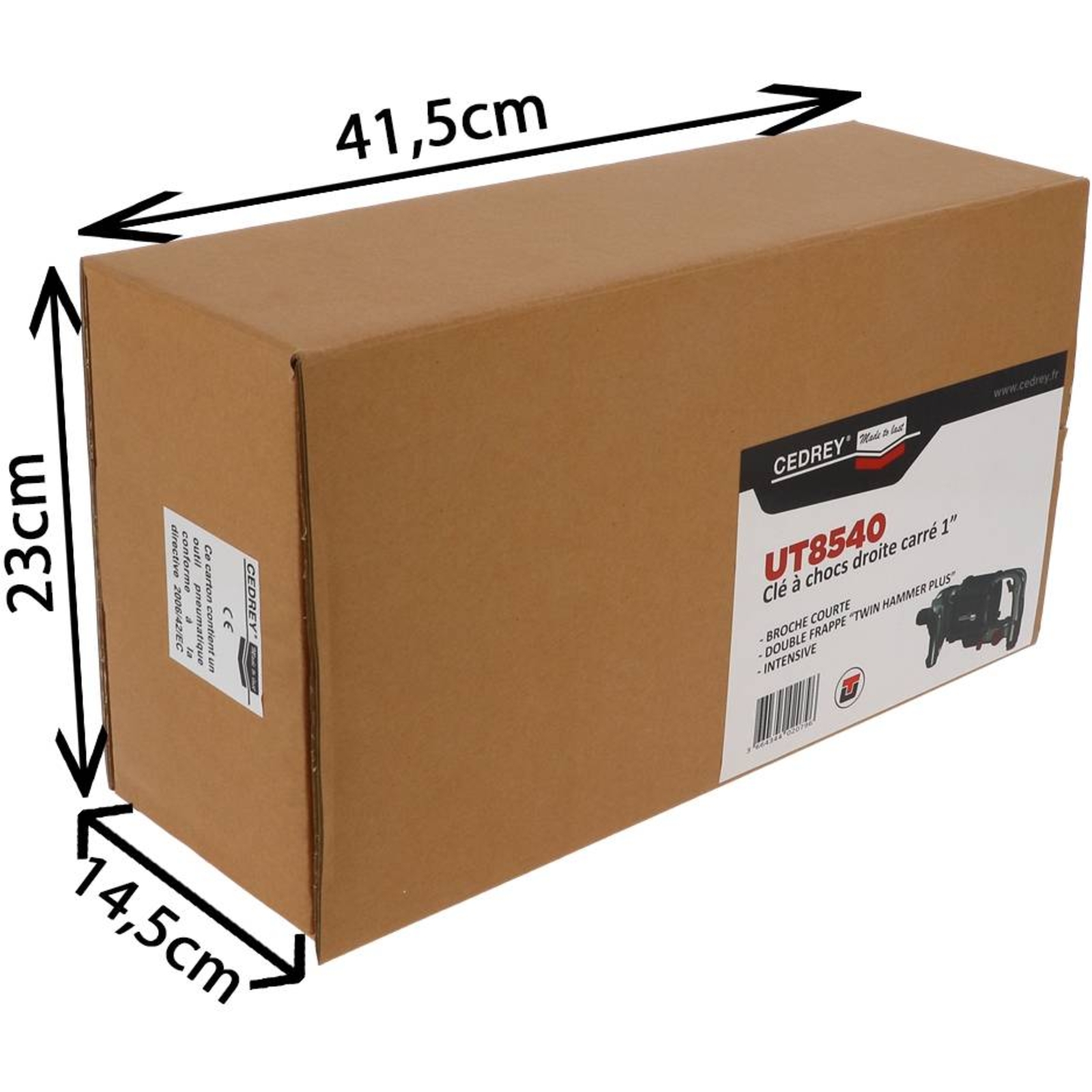

L’outil est conçu pour un usage intensif et ne se présente pas en coffret.
Une version à broche longue est également disponible sous la référence UT8541.
Concernant l’utilisation, la clé à chocs est destinée exclusivement au serrage et desserrage de fixations filetées (écrous, boulons) avec des douilles adaptées.
Elle doit être utilisée avec un compresseur capable de fournir un débit d’air minimal de 6,42 m³/h, avec une pression d’air régulée à 6,4 bar pour garantir performance et durabilité.
L’outil doit être manipulé avec précaution, en respectant les consignes de sécurité, notamment le port d’équipements de protection individuels (lunettes, gants, protections auditives et respiratoires).
Avant mise en service, il est nécessaire de vérifier l’état général de l’outil, la pression d’air, la fixation des pièces, l’absence de dommages visibles, et de lubrifier l’outil si besoin.
Le démarrage se fait sans charge pour vérifier le bon fonctionnement.
L’entretien régulier comprend le nettoyage extérieur, le contrôle des orifices d’aération, la lubrification, ainsi que le stockage dans un lieu propre, sec et protégé de l’humidité.
Des contrôles périodiques sont recommandés pour assurer la sécurité et la longévité de l’outil.
La clé à chocs est conforme aux normes européennes de sécurité (directive 2006/42/CE) et aux normes harmonisées NF EN ISO 12100, 11148-6 et 28927-2.
Enfin, le produit est livré sans coffret et peut être complété avec des accessoires recommandés tels que des enrouleurs air comprimé, coffrets de douilles chocs, filtres manodétendeurs et bidons d’huile pneumatique.
Cette clé à chocs TWIN HAMMER CEDREY UT8540 allie puissance, ergonomie et fiabilité pour répondre aux exigences des professionnels dans le secteur pneumatique et industriel.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
La clé à chocs doit être alimentée en air épuré, lubrifié et régulé à une pression de service de 6,4 bar. Une pression inférieure réduira la puissance tandis qu’une pression supérieure ne doit pas dépasser 7 bar pour éviter d’endommager l’outil.
Le régulateur de couple offre 8 positions, avec 4 réglages pour le serrage et 4 pour le desserrage. Il est conçu pour être utilisable aussi bien par les droitiers que par les gauchers, assurant un contrôle précis du couple appliqué.
Il faut considérer la taille du carré (1''), le type de broche (courte pour ce modèle UT8540), le couple maximal (2500 Nm), la vitesse à vide (4500 tr/min), ainsi que le poids (6,67 kg) et les dimensions (324 mm de longueur, 164 mm de hauteur). Ces caractéristiques déterminent la compatibilité avec vos besoins et votre équipement.
Cette clé est destinée exclusivement au serrage et desserrage de fixations filetées (écrous, boulons) à l’aide de douilles chocs adaptées. Elle est particulièrement adaptée à une utilisation intensive dans les ateliers poids lourds, agricoles et services de maintenance pneumatique.
Il est impératif de porter des équipements de protection individuelle adaptés (lunettes, gants, protections auditives et respiratoires). L’outil doit être vérifié avant chaque usage (absence de dommages, fixation des pièces, pression d’air correcte) et lubrifié régulièrement pour éviter la surchauffe. Le nettoyage extérieur et le contrôle des orifices d’aération sont recommandés, ainsi qu’un stockage dans un lieu propre, sec et à l’abri de l’humidité.
