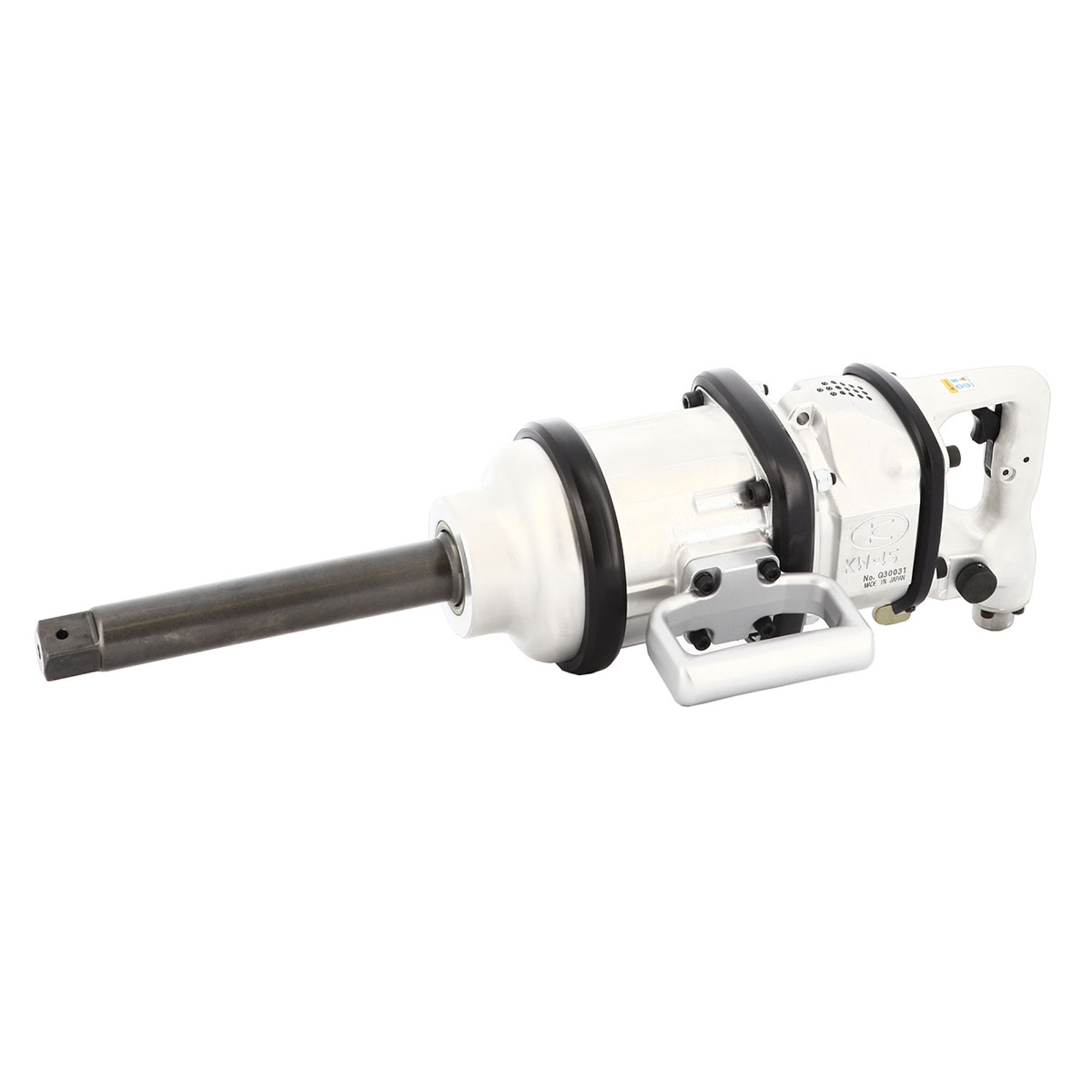

Cette clé à chocs droite 1'' à broche longue INDUSTRIE CEDREY, référence KW45GL, est un outil pneumatique de haute robustesse conçu pour des travaux intensifs dans des secteurs exigeants tels que le génie civil, les mines, les carrières et les démontages industriels.
Elle se distingue par une poignée auxiliaire à position réglable qui facilite la prise en main et le contrôle de l’outil.
Son niveau de vibration est réduit grâce à un nouveau système de frappe exclusif, offrant un confort d’utilisation accru et limitant la fatigue opérateur.
La broche longue permet d’atteindre des zones difficiles d’accès et d’améliorer la maniabilité dans certaines applications.
Les performances techniques sont les suivantes :
- Taille du carré : 1''
- Couple de décollement : 4500 Nm
- Couple maximal : 3000 Nm
- Vitesse à vide : 3000 tr/min
- Niveau sonore : 92 dB
- Niveau de vibration : 5 m/sec²
- Consommation d’air : 650 L/min
- Pression de service recommandée : 6,4 bar
- Raccord : 1/2'' BSPT
- Longueur : 580 mm
- Hauteur : 160 mm
- Poids : 15,30 kg
Cette clé est destinée à une utilisation intensive.
Pour garantir des performances optimales et la durabilité de l’outil, il est impératif d’utiliser un air épuré, lubrifié et régulé à 6,4 bar.
Il est vivement recommandé d’utiliser des douilles chocs adaptées pour exploiter pleinement la puissance de l’outil.
Le raccordement en air doit suivre les préconisations, notamment l’utilisation d’un filtre manodétenteur lubrificateur, et l’huile pneumatique doit être régulièrement ajoutée dans le circuit d’admission pour assurer une lubrification optimale.
Le compresseur doit fournir un débit d’air minimal de 6,42 m³/h pour un fonctionnement continu efficace.
L’outil est conçu pour serrer et desserrer des fixations filetées avec précision.
Il est conseillé de respecter les consignes de sécurité, notamment le port d’équipements de protection individuelle adaptés (lunettes, gants, protections auditives et respiratoires).
La clé doit être utilisée dans une position stable, avec une pression régulière sans forcer, et doit être manipulée avec soin pour éviter tout choc ou chute.
Les opérations de maintenance incluent un contrôle régulier de l’état général, la lubrification quotidienne, le nettoyage et le stockage dans un endroit sec.
En cas de dysfonctionnement, un tableau de diagnostic des incidents courants permet d’identifier rapidement les causes et solutions, comme la vérification de la pression d’air, la lubrification ou le remplacement de pièces usées.
Enfin, cette clé à chocs est conforme aux normes européennes et directives machines en vigueur, assurant sécurité et fiabilité.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
Cette clé à chocs est conçue pour une utilisation intensive dans des secteurs exigeants tels que le génie civil, les mines, les carrières et les démontages industriels. Elle est adaptée aux travaux nécessitant un fort couple et une grande robustesse.
Il faut considérer la taille du carré (1''), le couple de décollement (4500 Nm) et le couple maximal (3000 Nm), la longueur de la broche (longue, 580 mm), ainsi que la consommation d’air (650 L/min) et la pression de service recommandée (6,4 bar). Le poids de 15,3 kg et le niveau de vibration de 5 m/sec² sont aussi importants pour évaluer la maniabilité et le confort d’utilisation.
Il est impératif d’utiliser un air épuré, lubrifié et régulé à 6,4 bar. L’emploi d’un filtre manodétenteur lubrificateur est recommandé, ainsi qu’une lubrification régulière avec de l’huile pneumatique. L’utilisation de douilles chocs adaptées est également nécessaire pour exploiter pleinement la puissance de l’outil.
Il faut porter des équipements de protection individuelle adaptés : lunettes, gants, protections auditives et respiratoires. L’outil doit être utilisé dans une position stable, avec une pression régulière sans forcer. Il est aussi important de vérifier l’état général de l’outil avant chaque usage et de respecter les consignes de sécurité liées à l’air comprimé et à l’environnement de travail.
Fixez solidement la douille ou l’accessoire nécessaire. Le raccordement doit se faire avec un tuyau d’alimentation adapté, équipé d’un embout cannelé et d’un filtre manodétenteur lubrificateur. Ne pas brancher directement sur un embout rapide et respecter la pression recommandée de 6,4 bar pour garantir un fonctionnement optimal.
La clé doit être lubrifiée quotidiennement si elle est utilisée régulièrement. Il faut nettoyer l’outil après usage, vérifier l’état des pièces mobiles et des raccords, et remplacer les pièces usées. Des contrôles mensuels sont recommandés pour vérifier l’état général, la fixation des pièces, le fonctionnement à vide et l’absence de bruits anormaux.
